Дополнительные датчики и системы мониторинга шпинделя

Современный шпиндель контролирует гораздо больше параметров, чем скорость вращения и положение системы фиксации. Температурные датчики защищают мотор и подшипники, акселерометры обнаруживают изменение вибрации, вихретоковые преобразователи измеряют тепловое перемещение вала, а датчики потока замечают утечку до того, как жидкость попадёт в обмотку.

Правильнее говорить не об отдельных датчиках, а об измерительных каналах. Каждый канал включает чувствительный элемент, кабель, преобразователь, аналоговый или дискретный вход, программную обработку и реакцию станка. Исправный сенсор бесполезен, если перепутан его тип, неверно масштабирован сигнал или авария отключена в логике ЧПУ.

Эта статья дополняет отдельные материалы про энкодер шпинделя и датчики системы фиксации инструмента.

Какие дополнительные системы встречаются в шпинделе

• датчики температуры обмоток и подшипниковых опор;
• одноосевые и трёхосевые датчики вибрации;
• датчики и исполнительные головки автоматической балансировки;
• бесконтактные датчики линейного перемещения;
• датчики утечки и расхода в дренажах;
• модули сбора и предварительной обработки сигналов;
• ультразвуковые исполнительные модули для вибрационной обработки.

Последний пункт не является датчиком. Это актуатор, который намеренно создаёт колебания инструмента. Он включён в обзор потому, что физически устанавливается внутри или рядом со шпинделем и требует собственного измерительного контроля.

Температурные датчики

Температуру обычно измеряют в двух зонах: внутри пазов или лобовых частей обмотки двигателя и рядом с передней либо задней подшипниковой опорой.

Защита обмотки

Защитный элемент должен обнаружить приближение к допустимой температуре изоляции и остановить или ограничить нагрузку. Для этой задачи применяют переключающие PTC-термисторы, или позисторы. До пороговой температуры их сопротивление меняется сравнительно мало, а затем резко возрастает. Специальное реле оценивает не точную температуру, а состояние «норма / перегрев».

Непрерывное измерение

Для мониторинга нагрева и построения температурного тренда используют элементы с предсказуемой характеристикой:

• Pt100 — платиновый термопреобразователь сопротивления с номиналом 100 Ом при 0 °C;
• Pt1000 — аналогичный RTD с номиналом 1000 Ом при 0 °C;
• KTY — кремниевый датчик с положительным температурным коэффициентом;
• другие RTD или термисторы, предусмотренные изготовителем двигателя.

Pt100 и Pt1000 — это платиновые RTD, а не обычные PTC-позисторы. У них различаются номинальное сопротивление, таблица пересчёта, ток измерения и схема подключения. Простая установка «похожего» элемента приводит к неверной температуре даже при исправной проводке.

Двух-, трёх- и четырёхпроводное подключение

При двухпроводной схеме сопротивление кабеля складывается с сопротивлением датчика. Для Pt100 это может дать заметную ошибку. Трёхпроводная схема компенсирует близкие сопротивления проводников, а четырёхпроводная позволяет измерить сопротивление элемента независимо от кабеля.

После ремонта необходимо восстановить исходную схему, а не только добиться правдоподобного числа на экране.

Как проверить температурный канал

1. Определить тип элемента по схеме, маркировке или характеристике сопротивления.
2. Измерить сопротивление при известной температуре окружающей среды.
3. Равномерно нагреть контролируемую зону, например до 40–50 °C, и повторить измерение.
4. Сравнить обе точки с таблицей конкретного датчика.
5. Проверить изоляцию чувствительного элемента от корпуса и силовой обмотки допустимым тестовым напряжением.
6. После подключения сверить показание ЧПУ с эталонным термометром.

При высоковольтных испытаниях двигателя измерительные цепи защищают по процедуре изготовителя: отключают от электроники, объединяют выводы и заземляют их, если это предписано схемой испытаний. Нельзя произвольно подавать испытательное напряжение между выводами датчика или оставлять длинную чувствительную цепь плавающей.

Вибрационные датчики

Компактный акселерометр устанавливают как можно ближе к передней опоре и зоне резания. Он измеряет ускорение корпуса, а система мониторинга анализирует общий уровень, спектр и изменение сигнала во времени.

Трёхосевой датчик регистрирует колебания в трёх взаимно перпендикулярных направлениях. Это помогает различать радиальную и осевую составляющие, но не заменяет правильную ориентацию и жёсткий монтаж.

Что можно увидеть по вибрации

• дисбаланс инструмента или вращающихся деталей;
• рост механического люфта;
• повреждение дорожек и тел качения;
• ослабление крепления шпинделя;
• резонанс на определённой скорости;
• нестабильность резания и автоколебания;
• изменение состояния после прогрева.

Один порог общего уровня не определяет причину. Диагностическую ценность дают спектр, порядок относительно частоты вращения, огибающая высокочастотного сигнала и сравнение с базовым состоянием конкретного шпинделя.

Почему важна полоса частот

Датчик, кабель, преобразователь и система сбора должны пропускать интересующий диапазон. Медленный вход ЧПУ может показать среднее значение, но потерять короткий удар подшипника или высокочастотный процесс резания. Частота дискретизации должна быть согласована с верхней частотой анализа и антиалиасинговым фильтром.

Отключать дорогой вибродатчик только потому, что его сигнал не отображается оператору, опасно. Сначала проверяют, участвует ли он в защите, гарантии, адаптивном управлении или журналировании производителя. Изменение защитной логики допустимо только после документированной оценки риска.

Автоматическая балансировка

Система автоматической балансировки — это не один вибродатчик. В неё входят:

• акселерометр для измерения амплитуды и фазы;
• отметка углового положения или тахосигнал;
• вычислительный блок;
• балансировочная головка с перемещаемыми массами;
• алгоритм итерационного поиска корректирующего положения.

Такие системы часто встречаются в шлифовальных шпинделях с крупным кругом. Контроллер определяет вектор дисбаланса и перемещает корректирующие массы так, чтобы уменьшить вибрацию на рабочей скорости.

После замены круга система должна пройти цикл измерения и коррекции. Если амплитуда не уменьшается, проверяют не только головку, но и фазовую отметку, направление осей датчика, крепление круга и отсутствие механического биения.

Датчики линейного перемещения

При нагреве изменяются размеры корпуса, вала и подшипниковой опоры. На высокой скорости добавляется упругая деформация от центробежных сил. Для прецизионной обработки важно не просто знать температуру, а измерить фактическое смещение инструментальной точки.

Бесконтактный вихретоковый датчик устанавливают у передней опоры. Его мишенью может служить специально обработанное кольцо лабиринтного уплотнения. Катушка создаёт переменное магнитное поле, в проводящей мишени возникают вихревые токи, а изменение импеданса катушки преобразуется в расстояние.

Что влияет на точность

• материал и электропроводность мишени;
• геометрия, шероховатость и ширина измерительной дорожки;
• начальный зазор и линейный диапазон датчика;
• температура головки и кабеля;
• биение мишени;
• электромагнитные помехи от двигателя и силовых кабелей;
• индивидуальная калибровка датчика, кабеля и преобразователя.

Заявленная в исходном материале точность до 2 мкм достижима только для конкретной измерительной системы и монтажа. Датчик не следует менять на аналог без калибровки на том же материале мишени.

Как формируется компенсация

Контроллер связывает перемещение с температурой, скоростью и временем прогрева. Затем ЧПУ корректирует положение оси, чтобы сохранить инструментальную точку. Это не заменяет термостабилизацию шпинделя: контуры уменьшают и стабилизируют деформацию, а датчик измеряет её остаток.

Датчики утечки

Дренаж выводит жидкость из опасной полости, но оператор не всегда видит его выход. Датчик превращает расход в дренажной линии в контролируемый сигнал и позволяет остановить подачу до залития мотора, энкодера или подшипников.

Поточный датчик OTT-JAKOB

Внешний модуль OTT-JAKOB непрерывно контролирует расход. По его инструкции доступны два варианта логики:

• обнаружение износа: тревога через 30 секунд при среднем расходе более 100 мл/мин либо через 10 секунд при расходе более 250 мл/мин;
• обнаружение отказа: тревога через 10 секунд при расходе более 250 мл/мин.

Питание модуля — 24 В DC. При нормальном расходе дискретный выход сохраняет 24 В, при превышении порога переключается на 0 В. Такая инверсная логика удобна для диагностики обрыва, но только если ПЛК отдельно контролирует наличие питания и состояние входа.

Дренаж через датчик должен проходить свободно, без подпора и обратного потока. Неверная ориентация или заполненная выходная трубка искажают измерение.

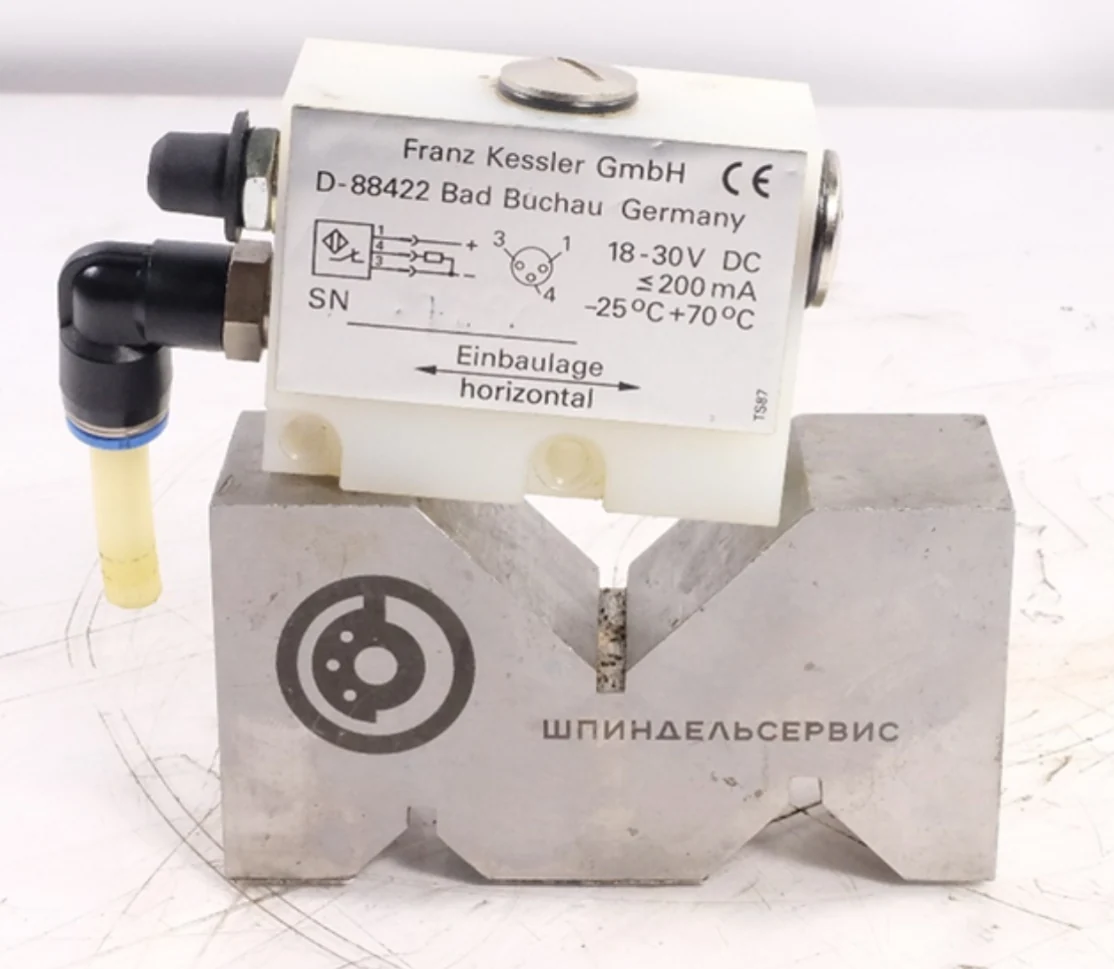

Камера с электродами

Franz Kessler применяет более простую схему: дренаж заполняет камеру, а жидкость замыкает электроды в верхней зоне. Малая утечка успевает уходить через калиброванный выход, большая поднимает уровень до контактов.

Преимущество — простота. Ограничения — зависимость от электропроводности жидкости, чистоты электродов, положения камеры и пропускной способности выхода.

Промышленный расходомер

Вместо специализированного модуля можно использовать совместимый промышленный датчик потока. В материалах приведён SICK FFU с цифровым выходом и аналоговым сигналом для расхода и температуры.

При подборе аналога проверяют диапазон малых расходов, рабочую среду, давление, температуру, время отклика, положение монтажа и поведение при пустой трубе. Датчик магистрального расхода с большим диапазоном может не увидеть небольшую, но опасную дренажную утечку.

Реакция станка на утечку

Сигнал должен запускать заранее определённую последовательность:

1. Запретить или остановить подачу СОЖ через инструмент.
2. Завершить вращение безопасным способом с учётом текущей операции.
3. Выдать оператору конкретное сообщение с указанием контролируемого дренажа.
4. Зафиксировать время, давление, скорость и состояние выходов.
5. Не разрешать повторный цикл до проверки причины или осознанного сервисного сброса.

Просто вывести предупреждение недостаточно: если станок продолжает подавать жидкость, датчик лишь документирует развитие аварии.

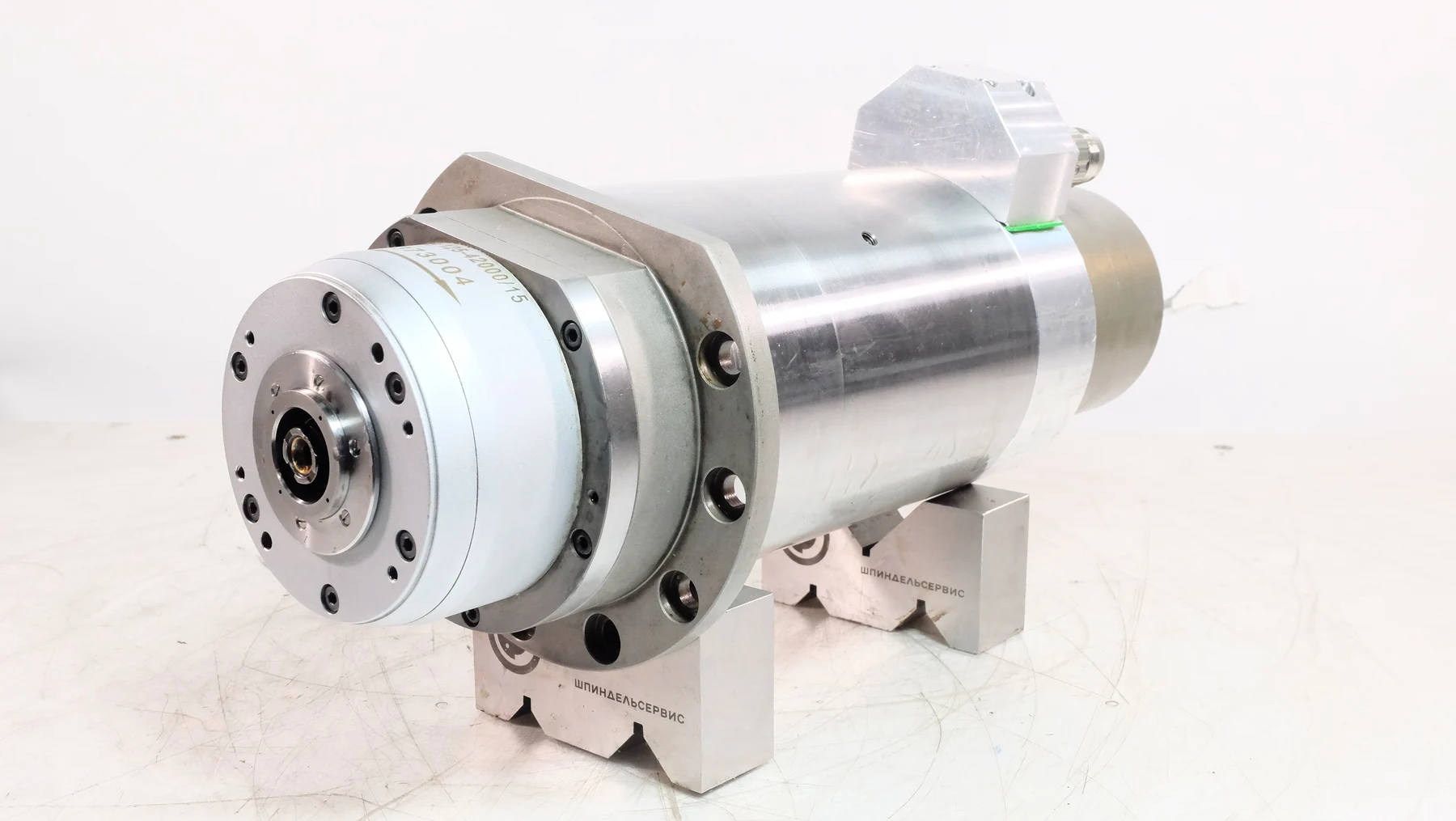

Ультразвуковой модуль: не датчик, а источник колебаний

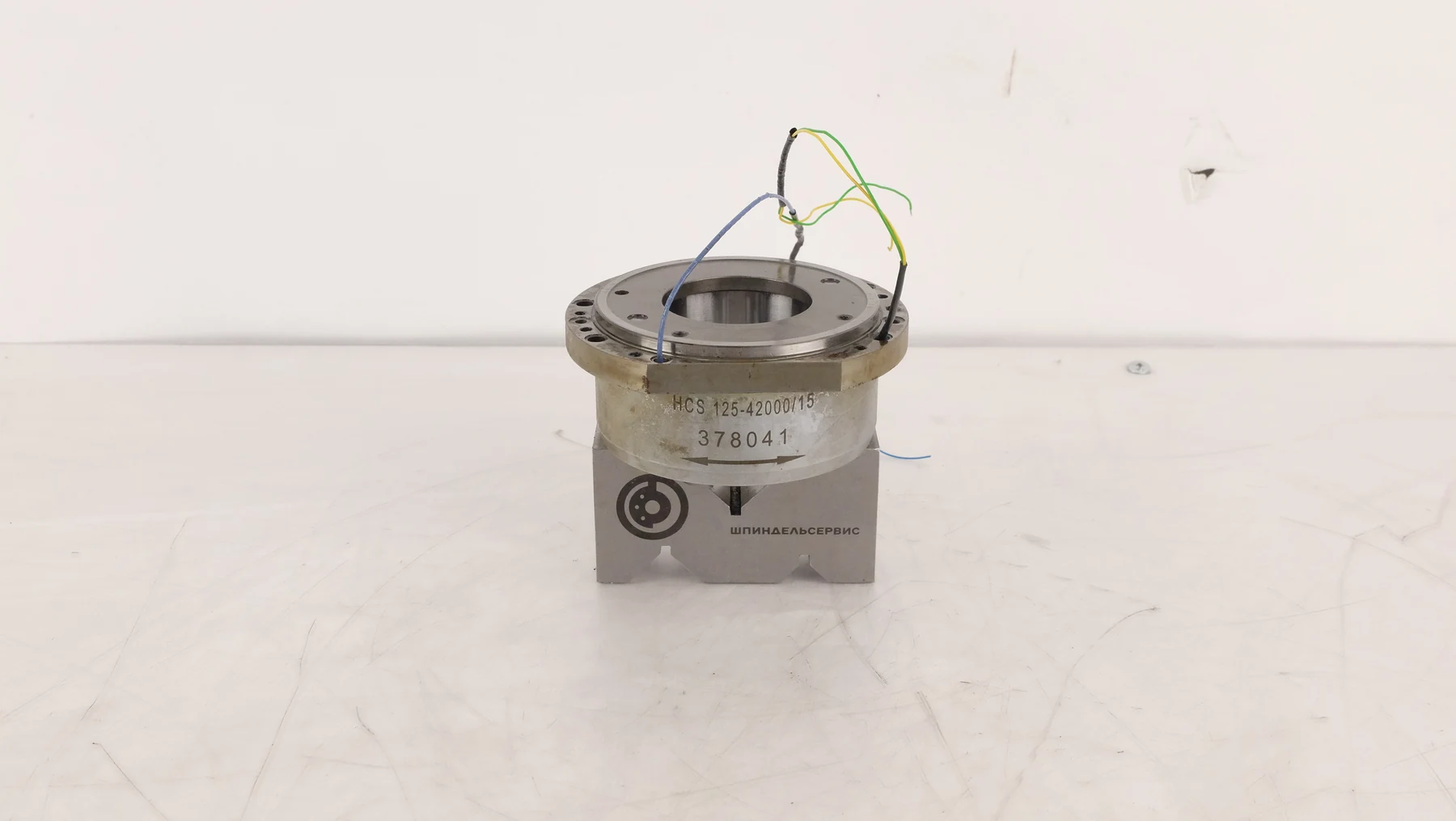

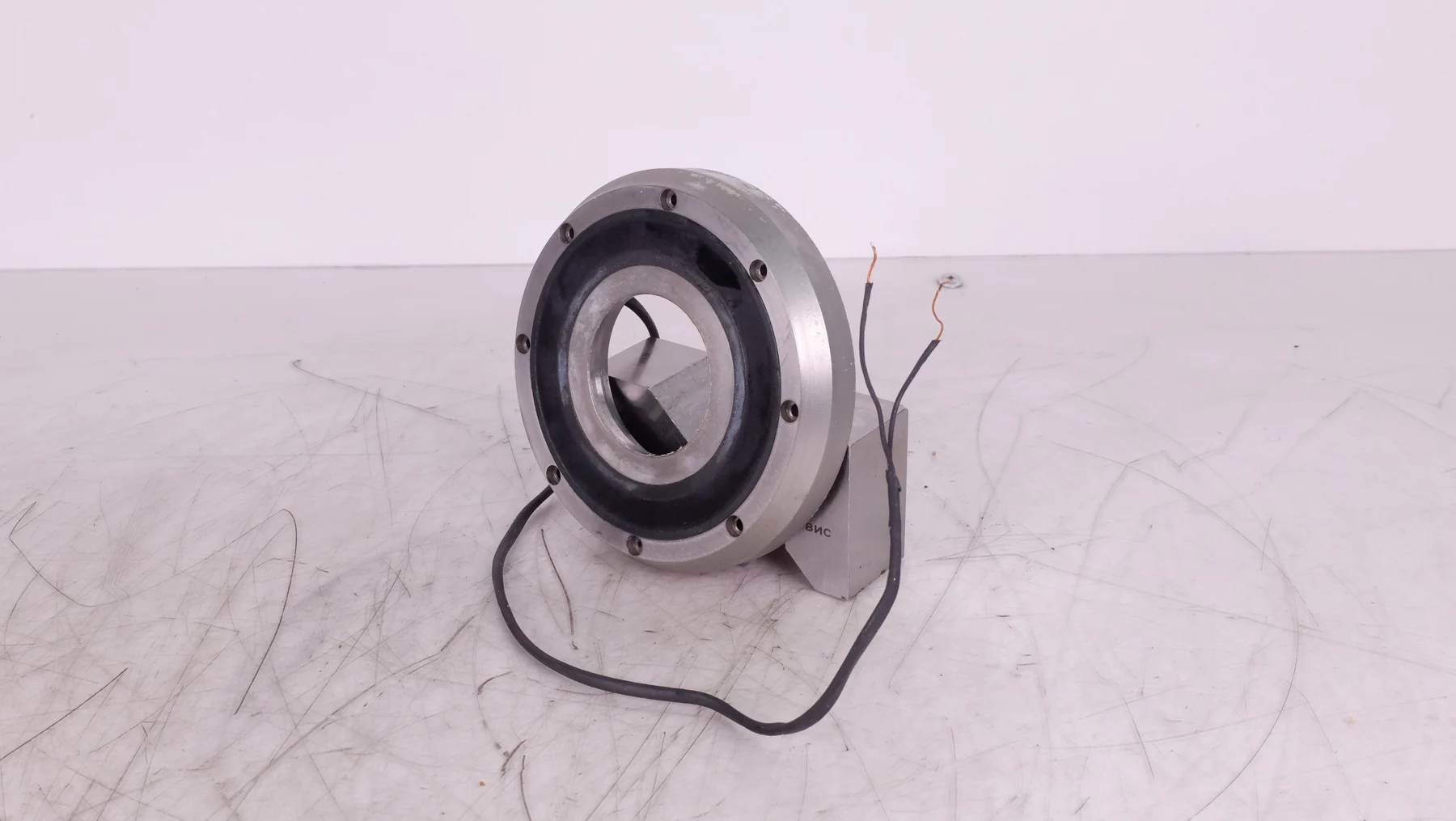

В ультразвуковой обработке пьезоэлектрический модуль преобразует высокочастотное электрическое напряжение в механические колебания инструмента. Он располагается максимально близко к конусу, чтобы передать энергию в оправку с минимальными потерями.

В исходной публикации приведены ориентиры 20–40 кГц и амплитуда около 2 мкм. Конкретные частота, напряжение и амплитуда определяются резонансной системой «преобразователь — концентратор — оправка — инструмент». Указанные 10–100 В нельзя считать универсальным диапазоном генератора.

Преобразователь работает эффективно только около собственного резонанса. Замена инструмента, ослабление стыка, трещина пьезокерамики или изменение температуры сдвигают резонанс и увеличивают отражённую мощность. Поэтому генератор отслеживает частоту, ток, фазу и согласование нагрузки.

Зачем нужна ультразвуковая вибрация

Периодическое микроперемещение инструмента может уменьшать среднюю силу резания, облегчать разрушение хрупкого материала, улучшать удаление частиц и снижать непрерывность контакта. Результат зависит от направления колебаний, материала, инструмента, частоты, амплитуды и режима резания.

В обзорной статье S. Kumar и соавторов рассматривается применение ультразвуковых колебаний в сварке и обработке металлов, включая конструкцию преобразователей и концентраторов. Это хорошая теоретическая основа, но параметры промышленного шпинделя всё равно определяются его изготовителем: Application of ultrasonic vibrations in welding and metal processing: A status review.

Как проверить ультразвуковой модуль

Человек не слышит рабочую частоту выше звукового диапазона и не ощущает микрометровую амплитуду. Надёжная проверка требует измерения.

• осциллографом контролируют электрический сигнал только через подходящий высоковольтный и высокочастотный пробник;
• анализатором импеданса определяют резонанс и состояние пьезопакета;
• лазерным доплеровским виброметром бесконтактно измеряют частоту и амплитуду поверхности;
• тепловизором контролируют локальный нагрев соединений и пьезоэлементов;
• генератором проверяют поиск резонанса и уровень отражённой мощности.

Спецификация Polytec VibroGo из материалов к статье указывает полосу измерения до 100 кГц, что перекрывает типичный диапазон подобных модулей. Это характеристика конкретного виброметра, а не обязательное требование ко всем измерительным системам.

Модули сбора данных

Удалённый модуль у шпинделя может усиливать слабый сигнал, подавать питание IEPE-акселерометру, преобразовывать сопротивление RTD, оцифровывать данные и передавать их в ЧПУ по промышленной сети.

При диагностике необходимо знать:

• тип входа и питание датчика;
• диапазон и единицы измерения;
• частоту дискретизации и фильтры;
• коэффициент масштабирования;
• пороги предупреждения и аварии;
• задержку и усреднение;
• поведение при обрыве и коротком замыкании;
• место хранения трендов.

Сравнивать следует три уровня: физическую величину эталонным прибором, электрический сигнал на входе и отображаемое значение в ЧПУ. Так можно отделить неисправность датчика от ошибки кабеля, преобразователя или программы.

Проверка после ремонта шпинделя

1. Составить карту всех датчиков, разъёмов и каналов ЧПУ.
2. Зафиксировать маркировку, тип сигнала, распиновку и экранирование.
3. Проверить сопротивление и изоляцию температурных цепей до силовых испытаний.
4. Проверить датчики перемещения эталонным микроперемещением во всём рабочем диапазоне.
5. Проверить ориентацию акселерометров и целостность их крепления.
6. Подать тестовый поток в дренаж и подтвердить порог, задержку и реакцию станка.
7. Проверить обрыв каждого защитного канала: система должна распознавать отказ, а не считать его нормой.
8. На ступенчатом разгоне записать температуру, вибрацию, перемещение и скорость.
9. Сохранить полученные тренды как базовую линию отремонтированного шпинделя.

Материалы для скачивания

Главный вывод

Дополнительные датчики превращают шпиндель из закрытого механического узла в наблюдаемую систему. Но защиту создаёт не сам чувствительный элемент, а вся цепочка от физического параметра до автоматической реакции станка.

Температуру нужно соотносить с типом датчика, вибрацию — со скоростью и спектром, перемещение — с материалом мишени и калибровкой, а утечку — с конкретным дренажом и алгоритмом остановки. Только такая связанная диагностика позволяет обнаружить развитие неисправности раньше, чем она превратится в ремонт двигателя, подшипников или электроники.
