Позиционирующие кулачки — небольшие, но критически важные элементы шпиндельного вала. Они задают единственно правильное угловое положение инструментальной оправки при установке в шпиндель.
Основной крутящий момент передаётся через сопряжение конуса, торца и систему фиксации. Задача кулачков — не удерживать оправку от проворота, а не допустить её установки в неверной ориентации.
Почему оправка должна устанавливаться в одном положении
На оправке выполнены ответные пазы разной геометрии или глубины. Пара кулачков на шпинделе также несимметрична. Правильно ориентированная оправка проходит по обоим пазам и садится в конус. При повороте на 180 градусов большой, фигурный или высокий кулачок упирается в короткий паз и не позволяет выполнить установку.
Такая механическая защита нужна для:
- Однозначной угловой ориентации оправки
- Правильного положения инструмента при автоматической смене
- Сохранения повторяемости после снятия и повторной установки
- Исключения ошибочной сборки несовместимых сторон интерфейса
- Согласованной работы с ориентацией шпинделя и магазином инструмента
Кулачки интерфейса SK

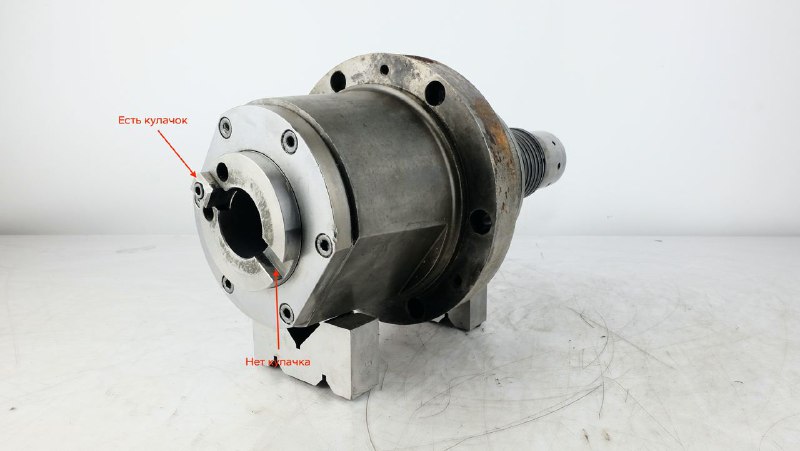

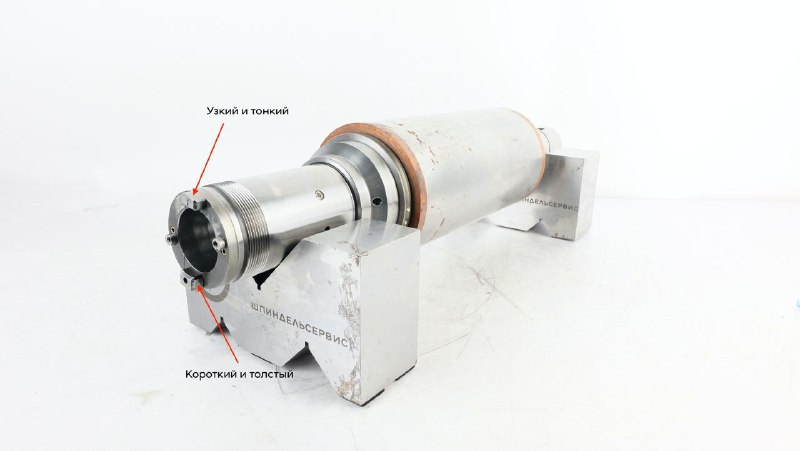

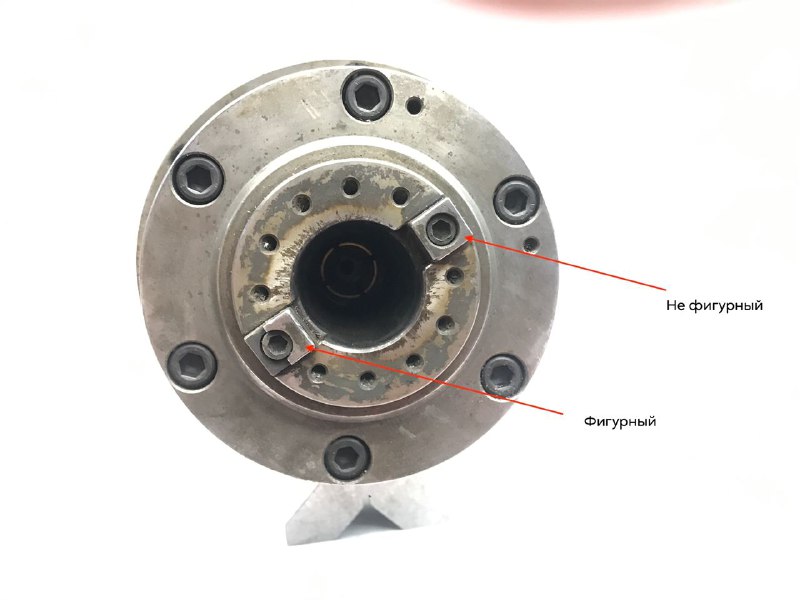

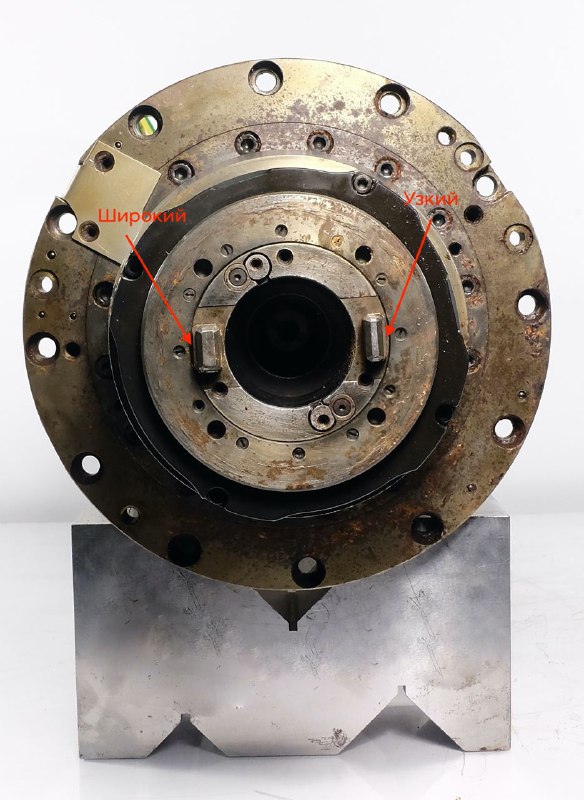

На валах SK кулачки расположены на торце шпинделя и обычно закреплены винтами. Один кулачок меньше, второй больше либо имеет отличающуюся форму. Ответные пазы на оправке позволяют установить её только в правильном положении.
Съёмная конструкция удобна при обслуживании и замене повреждённой детали. Но она создаёт риск перепутать кулачки местами или установить их в другом угловом положении.
Почему кулачки SK нельзя переставлять местами
Размер, форма и масса двух кулачков различаются. При заводской или ремонтной балансировке они являются частью вращающейся системы. Если после разборки большой и малый кулачки поменять местами, изменится распределение массы на торце вала.
Результатом могут стать:
- Повышенная вибрация на рабочих оборотах
- Сложности при повторной балансировке
- Увеличение нагрузки на передние подшипники
- Снижение качества обработанной поверхности
- Ошибочная компенсация дисбаланса в других плоскостях
Перед снятием необходимо сделать фотографию, нанести метки на вал и кулачки и сохранить крепёж каждого элемента отдельно.
Кулачки интерфейса HSK

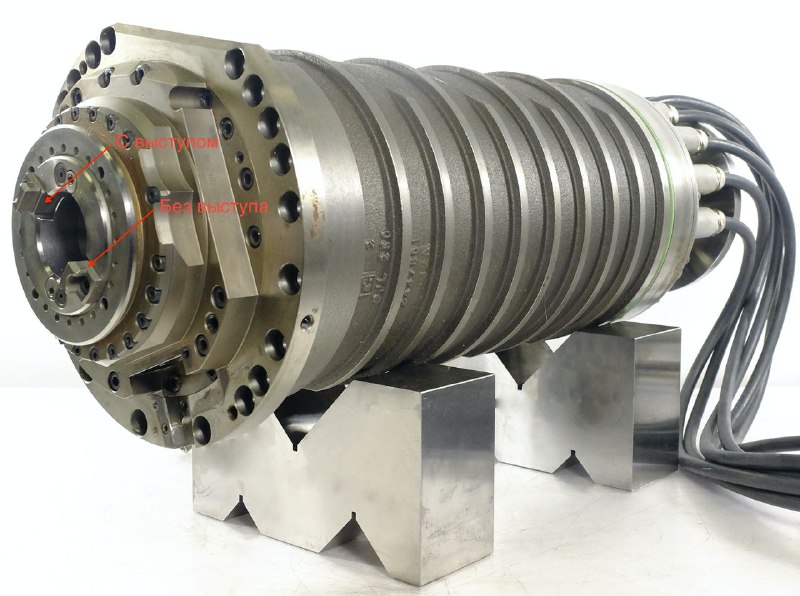

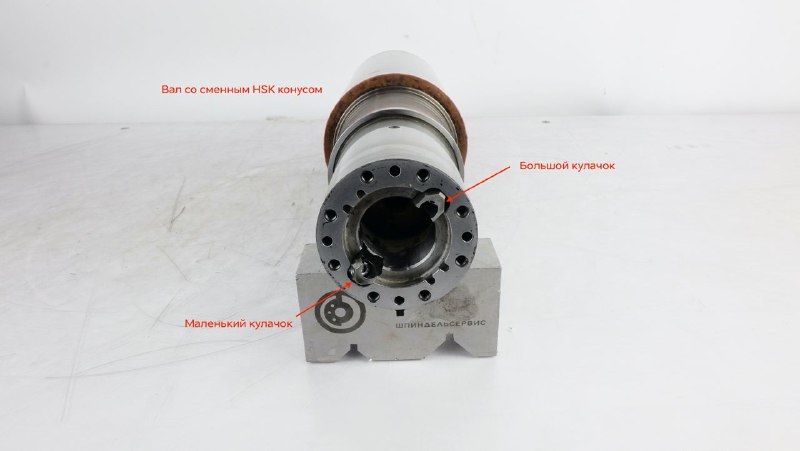

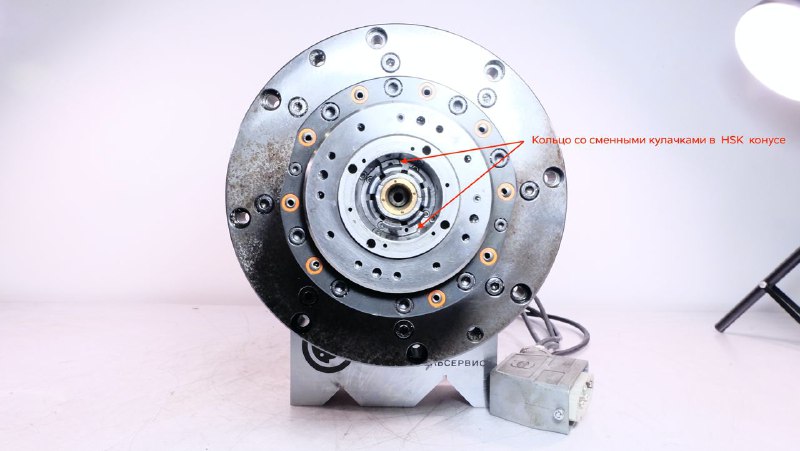

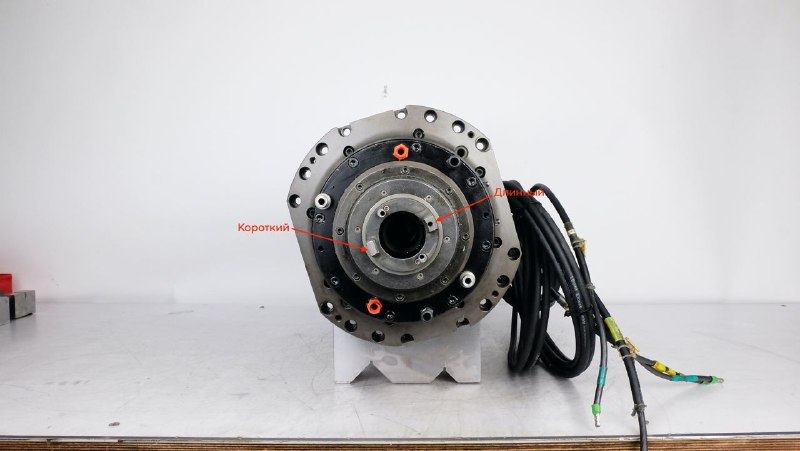

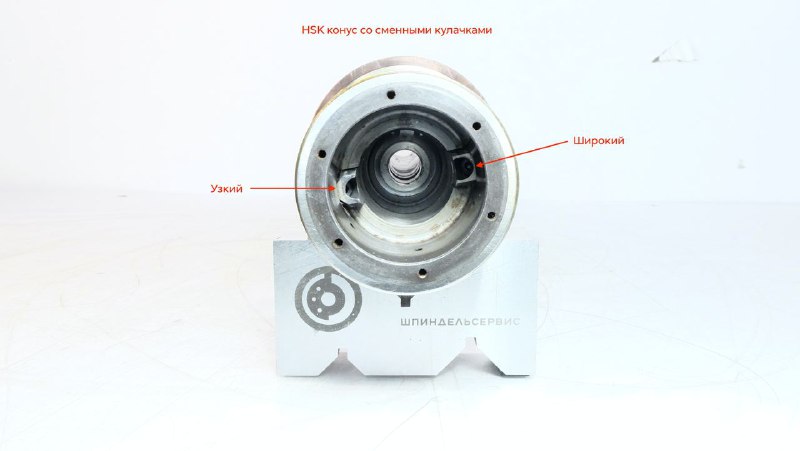

В HSK кулачки находятся внутри полого вала. Обычно один из них высокий, а второй низкий. Ответные пазы на хвостовике оправки также имеют разную длину: высокий кулачок проходит только по длинному пазу.
В большинстве конструкций HSK кулачки несъёмные или являются частью вала. Это защищает от перестановки при обычной разборке, но усложняет восстановление геометрии конуса.
Что происходит после перешлифовки HSK-конуса
При восстановительной шлифовке изменяется осевое положение оправки относительно вала: после снятия материала она садится глубже. Вместе с геометрией конуса необходимо проверить положение системы фиксации и контакт оправки с позиционирующими кулачками.
Если кулачки начинают мешать правильной посадке, их контролируемо подрезают. Эта операция выполняется только после измерения фактического смещения и проверки оправкой-калибром. Избыточный съём создаст люфт ориентации, а недостаточный не позволит оправке полностью сесть по конусу и торцу.
После шлифовки проверяют:
- Полноту прилегания конуса и торца HSK
- Свободный вход оправки в правильной ориентации
- Невозможность установки с поворотом на 180 градусов
- Зазоры между кулачками и ответными пазами
- Осевое положение системы фиксации
- Усилие зажима и выброс оправки
Capto/PSC: позиционирующий штифт

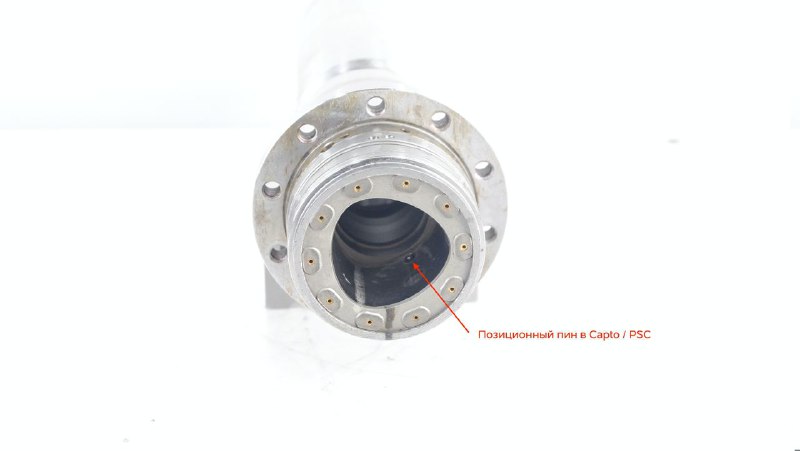

В интерфейсах Capto/PSC традиционная пара кулачков может отсутствовать. Однозначное угловое положение задаёт полигональная форма конуса, а в рассматриваемом исполнении дополнительную функцию позиционирования выполняет подпружиненный штифт на конической поверхности вала.
Штифт должен свободно перемещаться, возвращаться под действием пружины и не иметь заусенцев. Загрязнение, коррозия или повреждение пружины могут помешать установке оправки и нарушить повторяемость её положения.

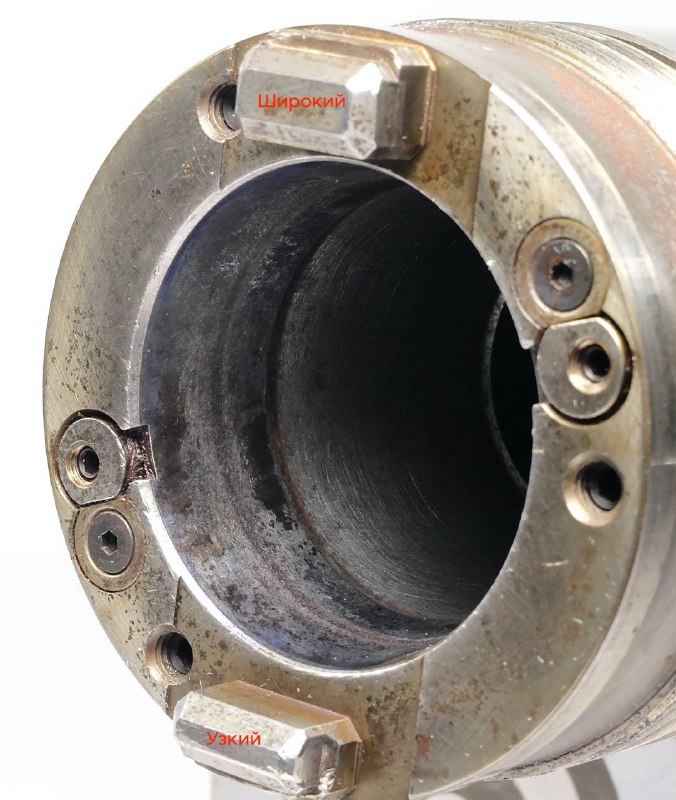

Износ и повреждения
Кулачки не должны воспринимать основную нагрузку резания, но получают удары при неправильной смене инструмента, сбитой ориентации шпинделя или попытке принудительно установить оправку.
Типовые дефекты:
- Замятия и сколы рабочих граней
- Следы удара на торцах кулачков
- Заусенцы в пазах оправки
- Ослабленный или неподходящий крепёж
- Утрата одного или обоих съёмных кулачков
- Неправильная перестановка после ремонта
- Чрезмерная подрезка после шлифовки конуса
- Заклинивание подпружиненного штифта Capto/PSC
Повреждение нужно рассматривать как признак другой проблемы: неверной ориентации шпинделя, ошибки механизма смены инструмента, несоответствующей оправки или нарушения регулировки системы фиксации.
Что делать, если шпиндель пришёл без кулачков
Балансировать и передавать в эксплуатацию шпиндель без штатных кулачков неправильно. Даже если вал вращается без инструмента, после установки кулачков распределение массы изменится.
Правильная последовательность:
- Запросить у владельца снятые детали и штатный крепёж
- Найти фотографии шпинделя до разборки и определить исходное положение
- При отсутствии деталей восстановить геометрию по документации или ответной оправке
- Изготовить пару из подходящего материала с контролем массы
- Проверить посадку правильной и развёрнутой на 180 градусов оправки
- Выполнить окончательную балансировку только с установленными кулачками и крепежом
Чек-лист при ремонте
- Сфотографировать положение кулачков до демонтажа
- Нанести однозначные метки «большой/малый» и «левый/правый»
- Проверить крепёж, резьбы и посадочные поверхности
- Измерить высоту, ширину и взаимное угловое положение
- Осмотреть ответные пазы контрольной оправки
- После установки проверить свободную посадку без принуждения
- Убедиться, что ошибочная ориентация механически блокируется
- Проверить ориентацию шпинделя при автоматической смене инструмента
- Балансировать вал и шпиндель в полной рабочей комплектации
Позиционирующие кулачки нельзя считать второстепенным крепежом. Они участвуют в повторяемости установки оправки, безопасности автоматической смены и балансе высокоскоростной системы. Поэтому их положение и состояние фиксируют до разборки, а окончательную балансировку выполняют только после полной сборки.
