Подводящие магистрали шпинделя

Современный шпиндель подключён сразу к нескольким технологическим системам станка. Через внешние трубки, фитинги и внутренние каналы к нему поступают воздух, масло, гидравлическая жидкость, СОЖ и теплоноситель.

Каждая среда имеет своё назначение, давление, требования к чистоте и совместимости материалов. Ошибка в одной магистрали может привести не только к утечке: перепутанное подключение, загрязнение или перекрытый канал способны вывести из строя подшипники, мотор, цилиндр, лабиринт или ротационное соединение.

Поэтому магистрали нужно рассматривать как отдельную функциональную систему шпинделя, а не как набор шлангов вокруг корпуса.

Какие среды подводятся к шпинделю

В зависимости от конструкции подключаются:

• гидравлическое масло к цилиндру разжима инструмента или тормоза;
• сжатый воздух к пневмоцилиндру;
• барьерный воздух к лабиринтным уплотнениям;
• воздух для обдува и очистки инструментального конуса;
• масло-воздушная смесь к подшипникам;
• СОЖ к наружным соплам;
• СОЖ через вал и инструмент;
• теплоноситель к контурам термостабилизации;
• масло гидростатических опор;
• контрольные и дренажные линии.

Не каждый шпиндель имеет все перечисленные системы. Перед ремонтом необходимо определить фактический состав подключений и функцию каждой линии.

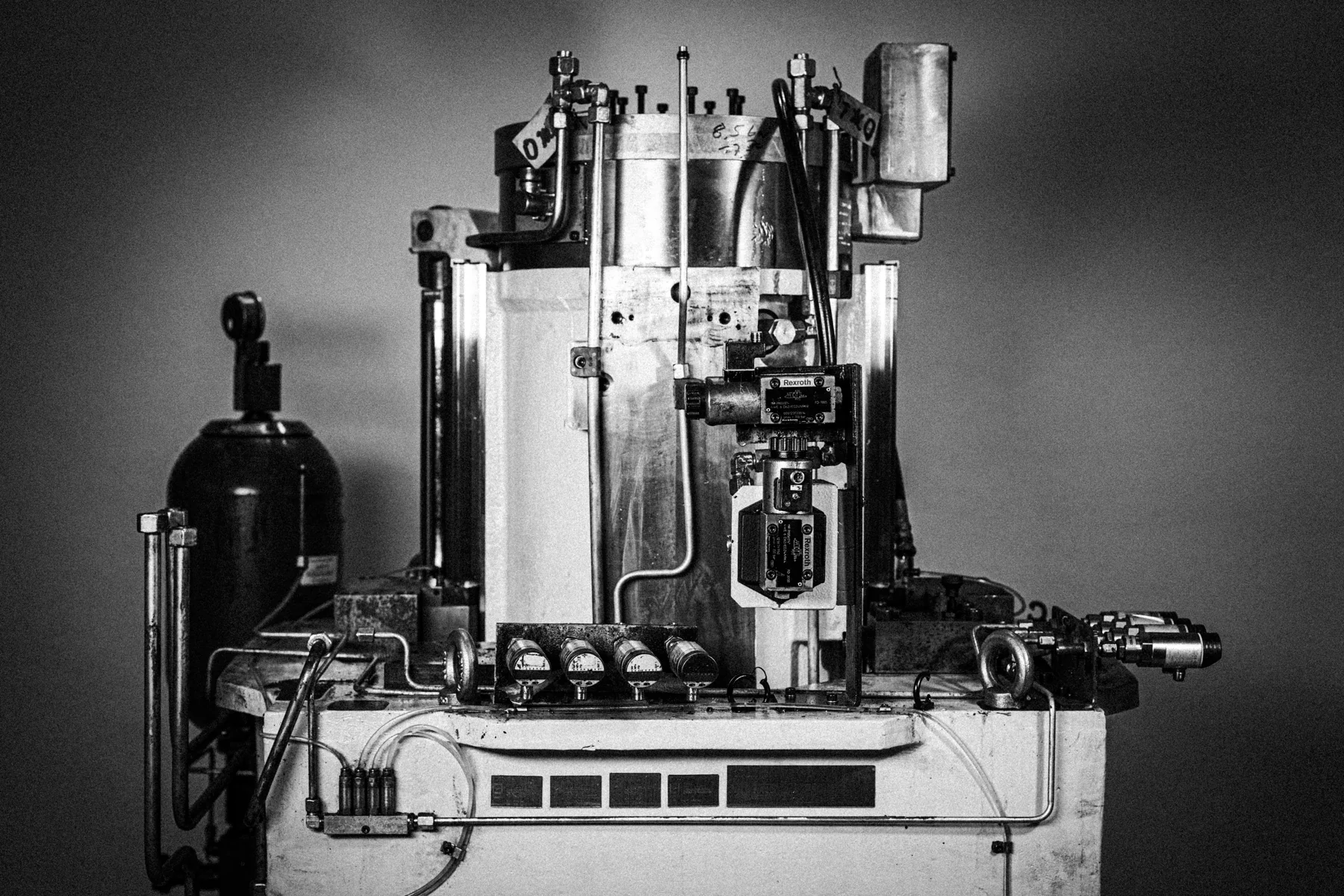

Из чего состоит путь среды

Путь начинается в станочной системе подготовки и может включать фильтр, насос или регулятор, клапанный блок, гибкий шланг, наружный фитинг, канал во фланце, трубку внутри корпуса и конечную форсунку либо полость.

Магистраль редко принадлежит одной детали. Она может последовательно проходить через:

1. Задний фланец шпинделя.
2. Кольцевую распределительную канавку.
3. Осевое сверление корпуса.
4. Вставную металлическую или полимерную трубку.
5. Передний фланец.
6. Дозирующий элемент или форсунку.

На каждом переходе возникает стык, который должен сохранять герметичность и проходное сечение.

Виды магистралей

Каналы в корпусе

Канал сверлится непосредственно в корпусе или фланце и закрывается технологическими заглушками. Такая трасса компактна и защищена, но почти недоступна для визуальной проверки.

Если канал забился, заменить его невозможно — остаётся промывка, механическая очистка доступных участков и контроль проходимости.

Металлические трубки внутри корпуса

Стальная, нержавеющая или медная трубка соединяет удалённые полости. Она сохраняет форму и выдерживает давление, но чувствительна к неправильному изгибу, вибрации и напряжению в фитингах.

Полимерные трубки внутри корпуса

Полимерная магистраль легче прокладывается в сложной геометрии. Для неё особенно важны совместимость со средой, температура, устойчивость к гидролизу и минимальный радиус изгиба.

Наружные шланги и трубки

Внешняя разводка доступна для осмотра и замены, но подвергается воздействию стружки, СОЖ, перемещения осей и случайным механическим нагрузкам.

Фитинги

Для подключения применяют резьбовые соединения, цанговые фитинги, накидные гайки, обжимные кольца и быстросъёмные муфты.

Фитинг выбирают по:

• типу и наружному диаметру трубки;
• рабочему и испытательному давлению;
• температуре;
• совместимости материала со средой;
• требуемой чистоте канала;
• вибрации и количеству циклов подключения;
• наличию уплотнительного конуса, прокладки или резьбового герметика.

Внешне похожие фитинги разных серий могут иметь несовместимую геометрию. Соединение способно затянуться, но уплотняться будет только по резьбе или случайной кромке.

Почему небольшая утечка опасна

Капля на фитинге кажется незначительной, однако жидкость может месяцами стекать по трубке и накапливаться в верхней части корпуса. Затем она попадает к мотору, энкодеру, подшипникам или кабельным соединениям.

Утечка воздуха менее заметна, но снижает фактическое давление у лабиринта или цилиндра. Компрессор компенсирует расход, поэтому общий манометр может не показать проблему.

Проверяют:

• внешнюю герметичность соединений;
• внутренние перетечки между соседними каналами;
• уплотнения стыков фланцев;
• технологические заглушки;
• дренажные полости и датчики утечки.

Стыки между деталями

При переходе канала из корпуса во фланец герметичность обычно создаёт O-ring или другое кольцевое уплотнение. Отверстия двух деталей должны точно совместиться.

Ошибки сборки:

• кольцо забыто или установлено не в ту канавку;
• уплотнение порезано о фаску;
• канал частично перекрыт смещённым кольцом;
• фланец развёрнут на неправильный угол;
• кольцевая канавка соединяет две разные среды;
• избыточный герметик выдавлен в проходное сечение.

Перед разборкой маркируют угловое положение фланцев и составляют карту каналов.

Масло-воздушная смазка подшипников

Это наиболее чувствительные магистрали. Обычно к каждому подшипнику или группе контактов идёт отдельная линия, поэтому в шпинделе может быть от двух до шести каналов.

Через тонкую трубку воздух переносит небольшие дозы масла непосредственно в опору. Частица, отслоившийся герметик или кусок уплотнения поступают туда же и могут повредить дорожку качения.

Для таких линий важно:

• исключить мёртвые зоны и резкое изменение сечения;
• сохранить одинаковые условия подачи по каналам;
• использовать чистые трубки и фитинги;
• не наносить внутрь лишний герметик;
• проверить дозу масла на каждом выходе;
• подтвердить наличие воздуха и масла отдельно.

При капитальном ремонте съёмные линии подачи масла разумно менять. Несъёмные каналы многократно промывают и проверяют до получения стабильной чистоты.

Требования к воздуху

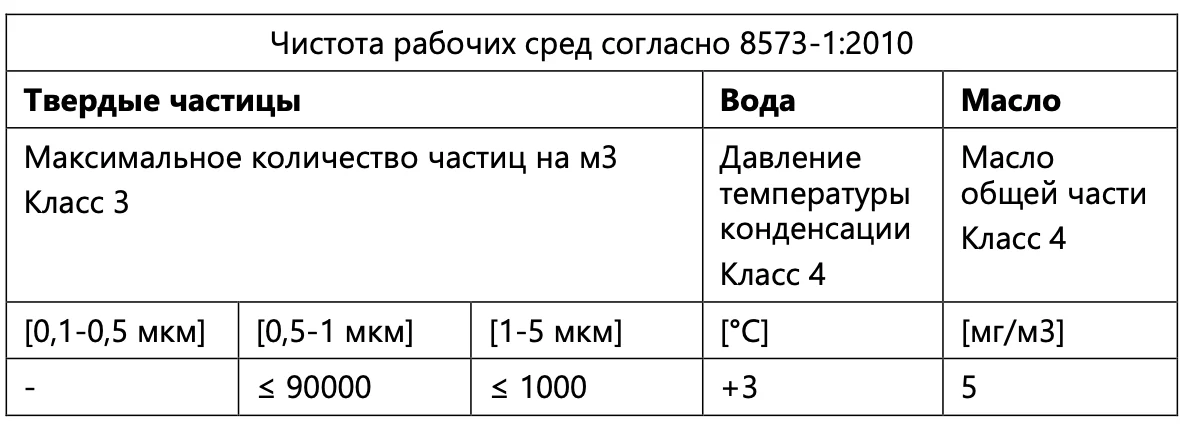

Качество сжатого воздуха описывается ISO 8573-1 по частицам, воде и остаточному маслу. Требуемый класс зависит от потребителя.

В предоставленных рекомендациях указано:

• для лабиринтов и пневмоцилиндров — предварительная фильтрация 5 мкм;
• для обдува конуса — предварительная фильтрация 5 мкм;
• для масло-воздушной смазки — тонкая фильтрация до 0,01 мкм.

Эти значения нужно сверять с документацией конкретной системы. Кроме частиц контролируют точку росы: влага конденсируется в холодных участках и вызывает коррозию. Для масло-воздушной системы также важен стабильный расход воздуха, иначе доставка дозы масла к подшипнику нарушается.

Масло для подшипников

В материалах в качестве распространённого варианта указано шпиндельное масло класса вязкости ISO VG 68 и чистота не хуже 15-го класса по ISO 4406. Конкретная марка и вязкость всегда определяются изготовителем шпинделя и системы смазки.

Масло хранят в закрытой чистой таре небольшого объёма. Большая открываемая бочка накапливает воду и осадок, а каждая операция перелива добавляет загрязнения.

Нельзя смешивать масла только на основании одинаковой вязкости. Присадки, базовые компоненты и совместимость с эластомерами могут различаться.

Гидравлическое масло

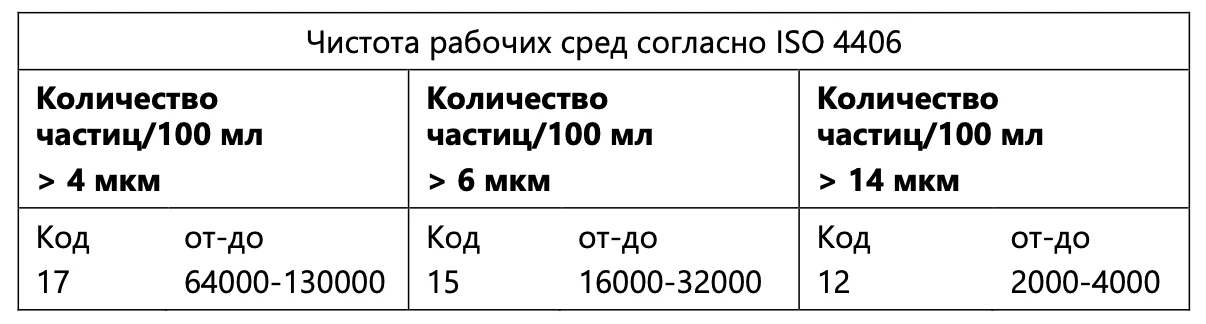

Для гидроцилиндров в подборке указан распространённый класс вязкости ISO VG 32 и чистота не хуже 17-го класса по ISO 4406. Это ориентиры для конкретного применения, а не замена паспорту станка.

Гидравлическая линия должна выдерживать давление, импульсы и температуру. После вскрытия систему развоздушивают: сжатый воздух делает движение цилиндра запаздывающим и рывковым.

СОЖ к наружным соплам

Каналы наружной подачи сравнительно крупные, но стружка и продукты разрушения эмульсии забивают сопла. В материалах указан ориентир по размеру частиц менее 100 мкм.

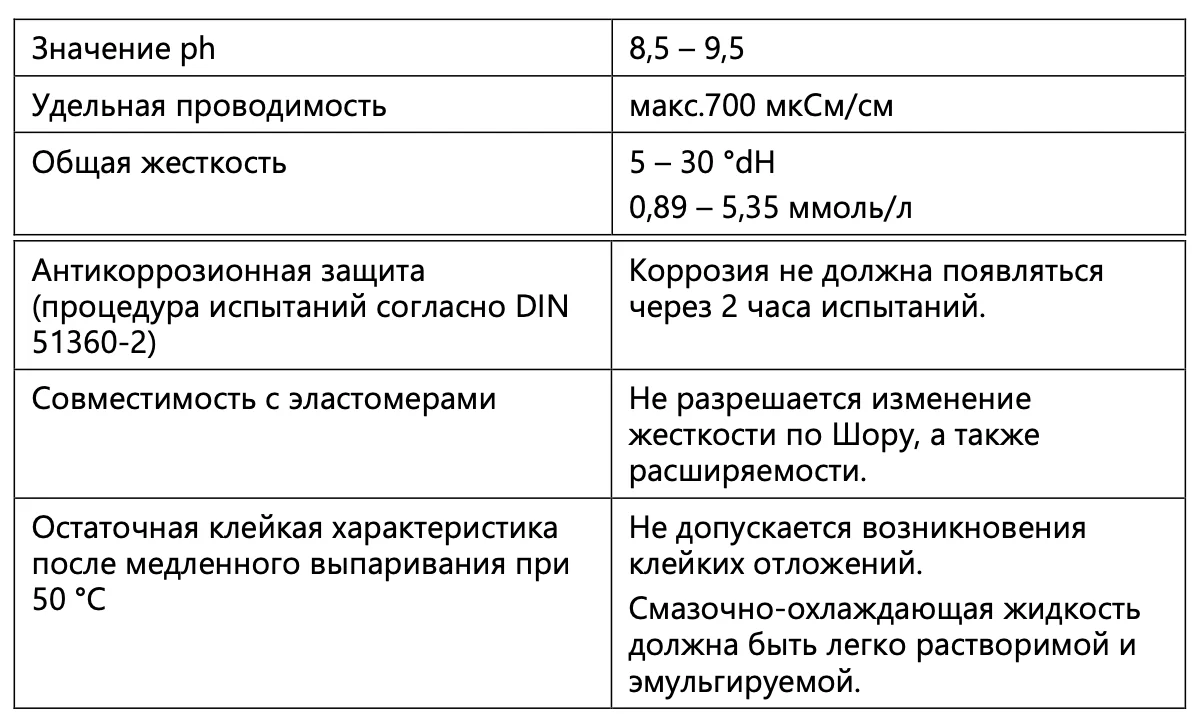

Проверяют концентрацию, содержание солей и состояние эмульсии. Смесь готовят по инструкции производителя, желательно с использованием смесителя. Неправильно приготовленная СОЖ образует осадок и биоплёнку, которые остаются в трубках.

СОЖ через вал и инструмент

Внутренняя подача проходит через ротационное соединение и каналы малого сечения. Для неё требуется значительно более тонкая очистка. В предоставленной рекомендации указан фильтр не грубее 5 мкм.

Загрязнение здесь повреждает не только сопло инструмента, но и торцевые уплотнения ротационного соединения. После работ в системе все линии промывают до подключения к шпинделю.

Теплоноситель

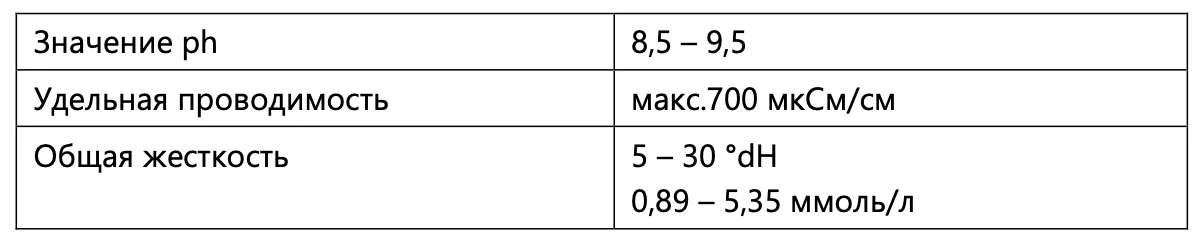

Контуры термостабилизации используют воду с присадками или жидкость на основе гликоля. Смесь должна защищать от коррозии и быть совместимой с трубками, фитингами и уплотнениями.

Гликолевые составы нельзя без проверки применять с оцинкованными деталями. Полимерные шланги должны быть устойчивы к гидролизу; материал с неподходящей химической структурой постепенно размягчается, трескается или расслаивается.

В рекомендациях указан размер частиц после фильтрации не более 100 мкм. Приоритет имеют требования изготовителя чиллера и шпинделя.

Требования к воде

Для приготовления теплоносителя в материалах приведены ориентиры:

• хлориды менее 100 мг/кг;
• сульфаты менее 100 мг/кг;
• общая жёсткость менее 3,6 ммоль/л.

Нужен анализ воды и, при необходимости, водоподготовка. Использование случайной водопроводной воды без анализа может привести к коррозии и отложениям даже при внешне нормальном виде жидкости.

Правильный рез трубки

Полимерную трубку отрезают строго перпендикулярно оси подходящим резаком. Косой, смятый или зазубренный торец неравномерно садится на уплотнение фитинга.

После резки проверяют:

• круглую форму;
• отсутствие заусенцев;
• чистоту внутренней полости;
• отсутствие трещины у торца;
• достаточную длину вставки.

Трубку вводят в фитинг до предусмотренного упора, затем лёгким усилием проверяют фиксацию.

Радиус изгиба

Слишком крутой изгиб уменьшает проходное сечение и создаёт напряжение в стенке. Полимерная трубка может выглядеть целой, но внутри образуется складка.

Минимальный радиус берут из каталога производителя для конкретного материала, диаметра и давления. В предоставленной памятке рекомендованы плавные повороты с внутренним углом не менее 135°, однако геометрический радиус остаётся главным параметром.

Нельзя формировать поворот непосредственно у цанги фитинга. Между соединением и началом изгиба оставляют прямой участок.

Длина и компенсация перемещений

Короткая магистраль натягивает фитинг и передаёт на него вибрацию. Слишком длинная образует петлю, которая трётся о корпус или попадает в подвижный механизм.

Правильная длина обеспечивает:

• полный ход оси без натяжения;
• допустимый радиус изгиба;
• отсутствие контакта с острыми кромками;
• обслуживание без демонтажа соседних узлов;
• небольшой запас на температурное изменение.

Подвижные магистрали укладывают в кабельные цепи или предусмотренные направляющие.

Не допускать перекручивания

Шланг не должен быть скручен вокруг собственной оси. Кручение изменяет армирование, уменьшает допустимое давление и заставляет соединение самостоятельно отворачиваться.

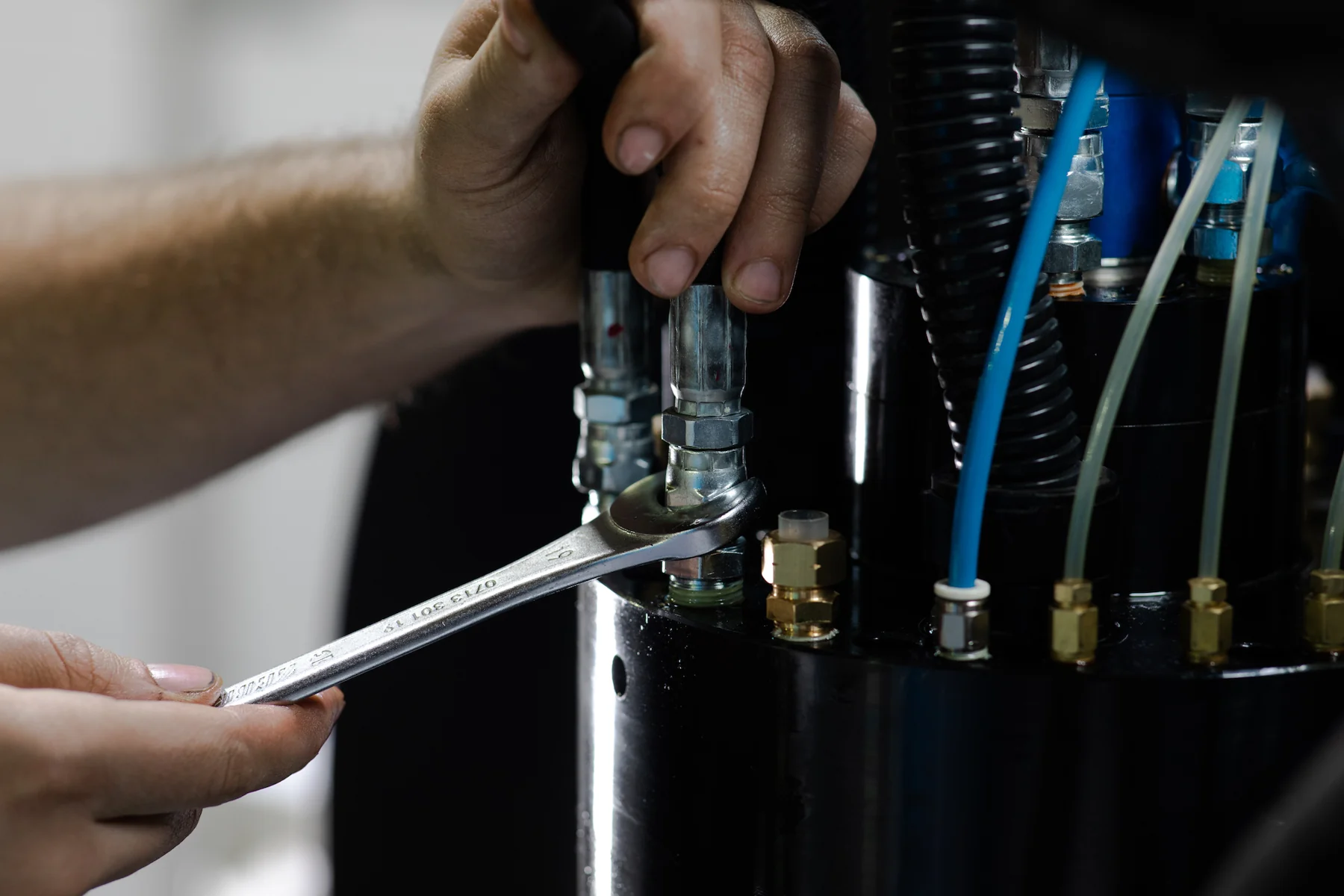

При затяжке фитинга трубку удерживают от вращения. Маркировочная полоса на шланге помогает заметить спиральное скручивание по длине.

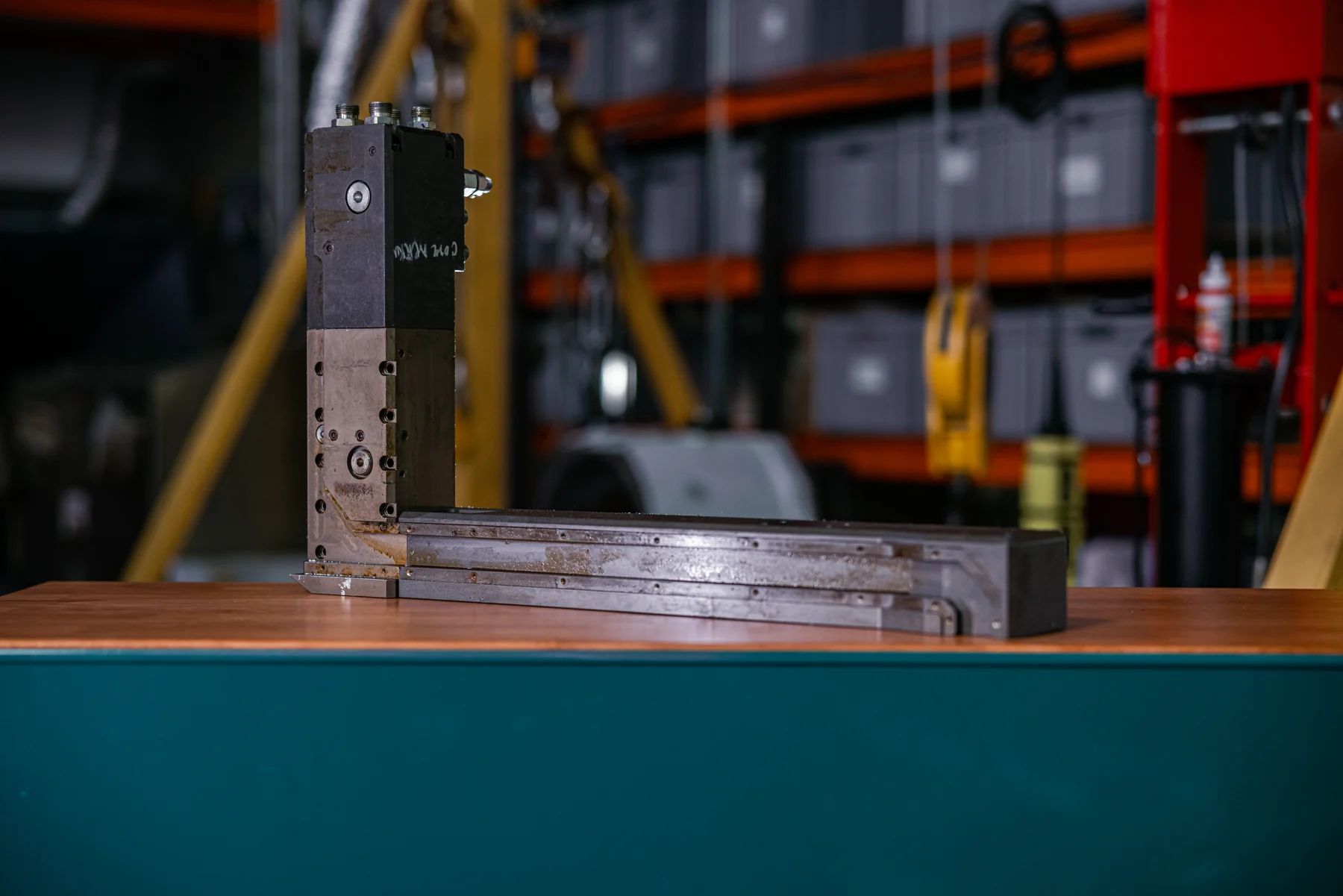

Вес магистралей

Пучок шлангов не должен висеть на одном фитинге. Собственный вес и вибрация создают изгибающий момент на резьбе и разрушают уплотнение.

Используют опоры, хомуты и разделители, которые:

• не пережимают трубку;
• не повреждают оболочку;
• позволяют необходимое температурное перемещение;
• исключают трение линий друг о друга;
• сохраняют доступ к маркировке.

Трассировка внутри узла

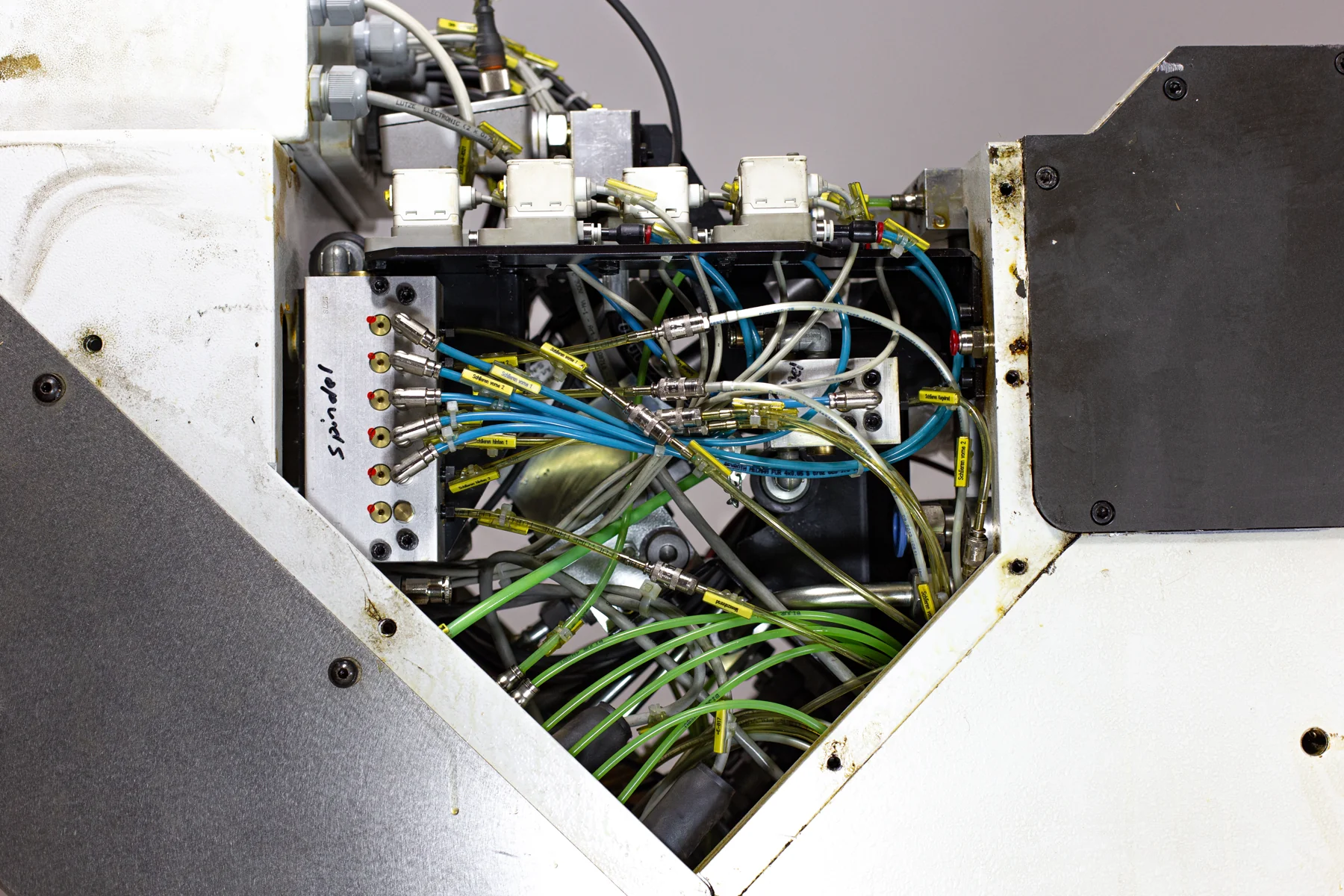

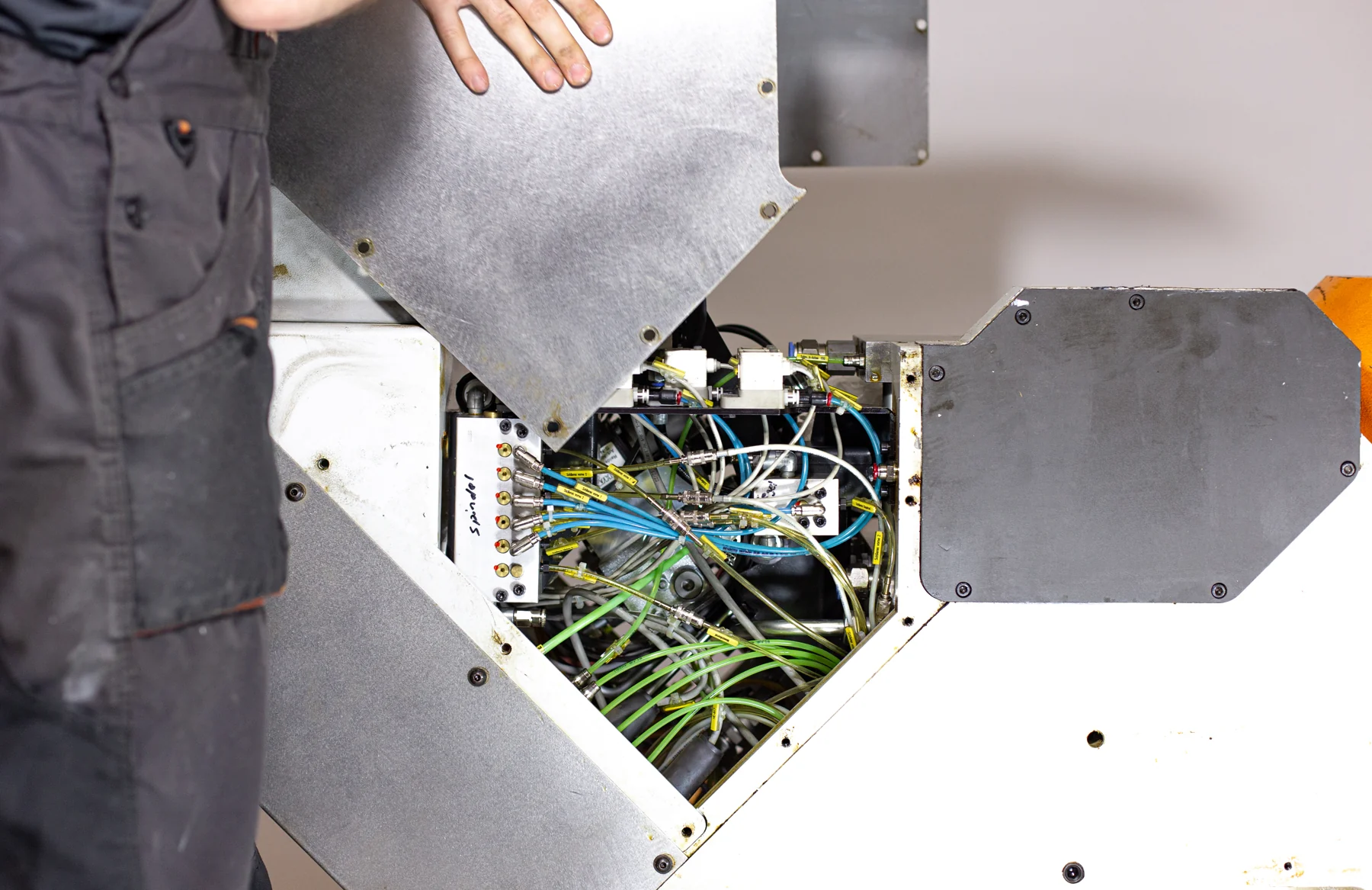

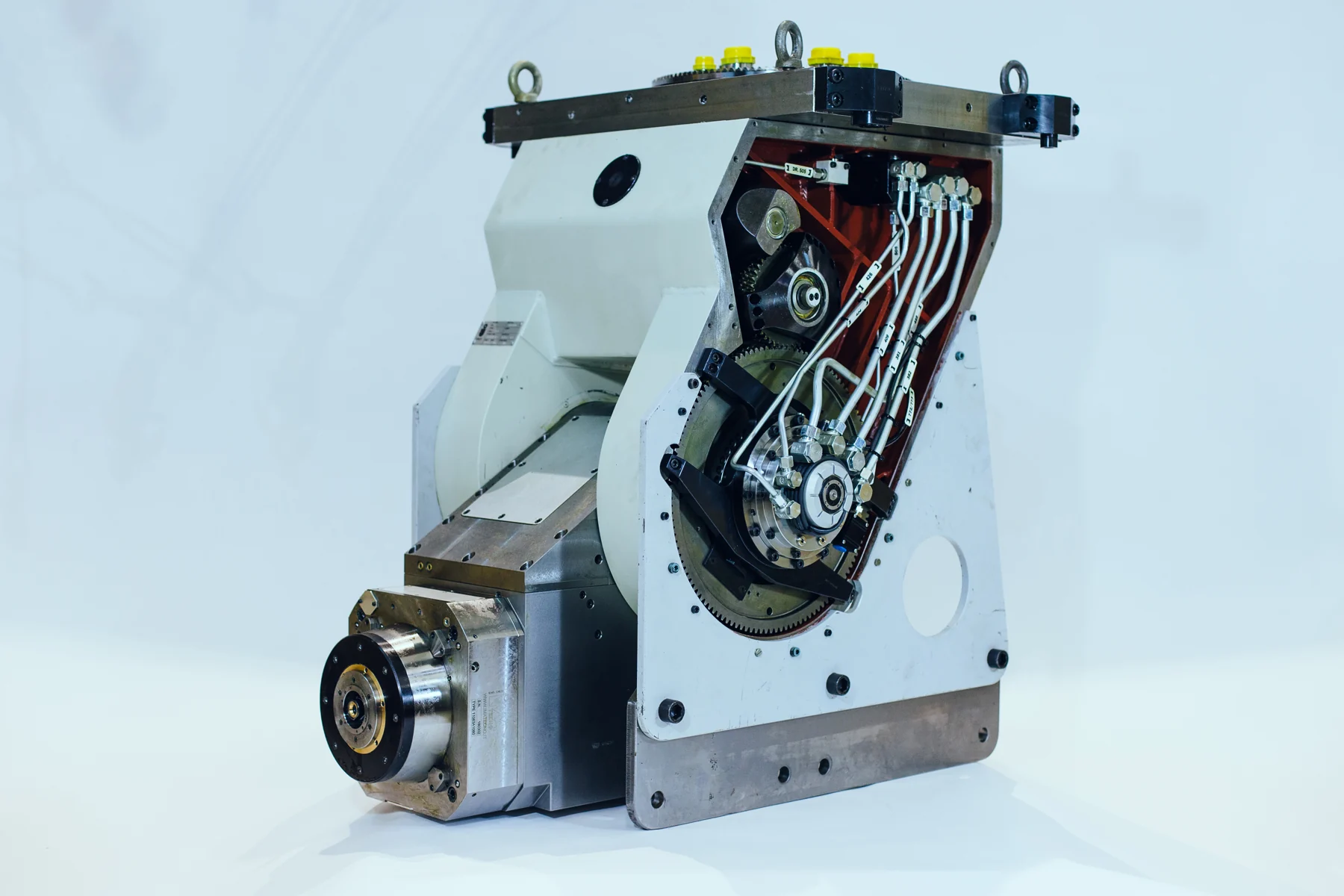

В сложной шпиндельной голове десятки трубок и кабелей проходят через ограниченное пространство. Они не должны касаться вращающихся деталей, острых кромок, горячих поверхностей и механизмов переключения.

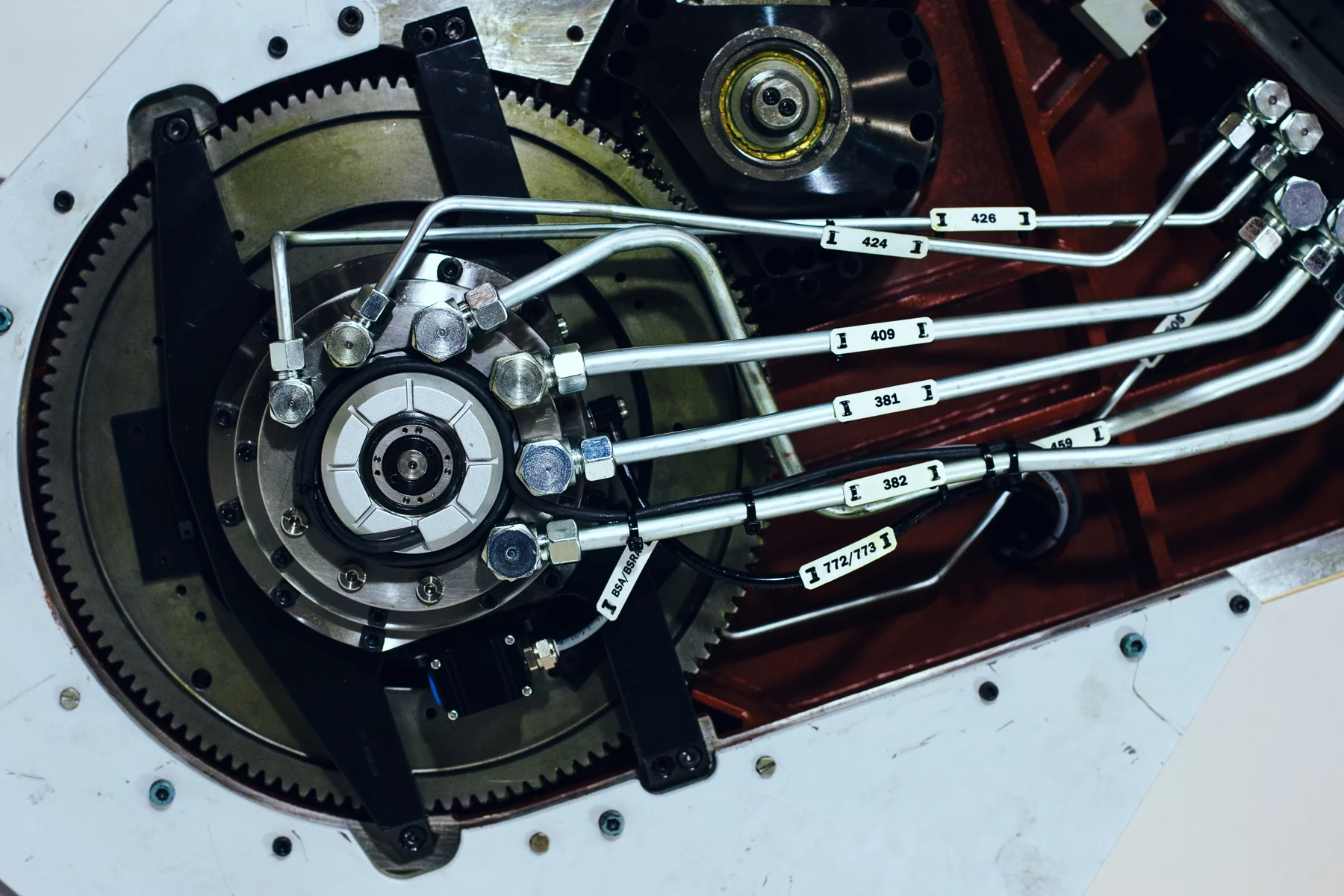

Каждую линию маркируют с двух концов. Цвет трубки полезен, но не заменяет обозначение: после ремонта материал или цвет могут измениться.

Почему нельзя применять ФУМ-ленту

Часть ленты при сборке может срезаться краем резьбы и попасть внутрь. Для крупной гидролинии фрагмент останется незаметным, а тонкий дозатор или масляный канал подшипника он перекроет полностью.

Применяют тип уплотнения, предусмотренный соединением: металлический конус, кольцо, прокладку либо совместимый жидкий резьбовой герметик в строго контролируемом количестве.

Герметик не наносят на первые витки, если существует риск его выдавливания в канал.

Загрязнение и отложения

Практически каждая среда со временем оставляет следы:

• СОЖ образует соли, биоплёнку и высохший концентрат;
• теплоноситель оставляет продукты коррозии и присадок;
• масло переносит частицы износа и окисления;
• воздух приносит воду, масло компрессора и пыль;
• герметики и уплотнения дают полимерные фрагменты.

Отложения постепенно уменьшают сечение. Падение расхода происходит раньше полного перекрытия, поэтому ждать явной аварии нельзя.

Замена или промывка

Съёмную недорогую трубку критичной системы чаще безопаснее заменить. Канал в корпусе приходится промывать и проверять.

Особенно строго работают с линиями смазки подшипников:

• съёмные трубки меняют;
• встроенные каналы многократно промывают совместимой жидкостью;
• продувку ведут в безопасном направлении, отсоединив подшипник и дозатор;
• выходящую среду фильтруют и контролируют;
• после очистки выполняют функциональную проверку расхода.

Высокое давление нельзя направлять в собранный подшипник, датчик или ротационное соединение. Частицы будут загнаны непосредственно в чувствительный узел.

Периодичность обслуживания

В предоставленных материалах для некритичных промываемых линий приведён ориентир 6–12 месяцев. Реальный интервал зависит от качества среды, наработки, температуры, результатов анализа и рекомендаций производителя.

Регулярное обслуживание включает:

• осмотр фитингов и трасс;
• поиск натиров и перегибов;
• проверку давления и расхода;
• замену фильтров;
• анализ рабочих жидкостей;
• промывку доступных контуров;
• проверку маркировки;
• фиксацию результатов в журнале.

Что зафиксировать перед разборкой

• Общий вид разводки с нескольких сторон
• Обозначение каждого фитинга
• Цвет, диаметр и материал трубки
• Направление потока
• Положение обратных клапанов и дросселей
• Угловое положение фланцев
• Точки крепления и свободные петли
• Настройки регуляторов
• Фактическое давление и расход

Полезно составить таблицу: «обозначение — источник — вход шпинделя — среда — давление — назначение».

Проверка после ремонта

1. Проверить проходимость каждой линии отдельно.
2. Сверить подключение с картой каналов.
3. Выполнить испытание герметичности допустимым давлением.
4. Убедиться, что среды не перетекают между каналами.
5. Измерить фактический расход у конечного потребителя.
6. Проверить дозу масла на каждой подшипниковой линии.
7. Удалить воздух из гидравлических и жидкостных контуров.
8. Проверить работу дренажей.
9. Провести полный ход подвижных осей и исключить натяжение.
10. Осмотреть соединения после первого теплового цикла.

Успешная проверка давления у входа ещё не подтверждает исправность. Канал может быть частично забит, перепутан или разгерметизирован внутри корпуса. Контролировать нужно результат у конечной точки: расход, чистоту, температуру и фактическую работу потребителя.
