Фланец шпинделя часто воспринимают как обычную крышку, закреплённую болтами по окружности. На практике это один из элементов, который замыкает геометрическую, силовую и герметизирующую схему шпиндельного узла.

Фланец может одновременно:

  • поджимать наружное кольцо подшипника;
  • сохранять осевое положение подшипниковой опоры;
  • распределять усилие от крепёжных винтов;
  • работать как упругий элемент;
  • формировать ступени лабиринтного уплотнения;
  • удерживать манжеты и уплотнительные кольца;
  • передавать воздух, масло, СОЖ или охлаждающую жидкость;
  • соединять внутренние каналы шпинделя с магистралями станка;
  • формировать дренажи и контрольные полости;
  • поддерживать и защищать кабели и трубки.

Поэтому ошибка во фланце способна проявиться как перегрев подшипников, утечка, отсутствие смазки, попадание СОЖ внутрь, повреждение кабеля или нестабильная геометрия.

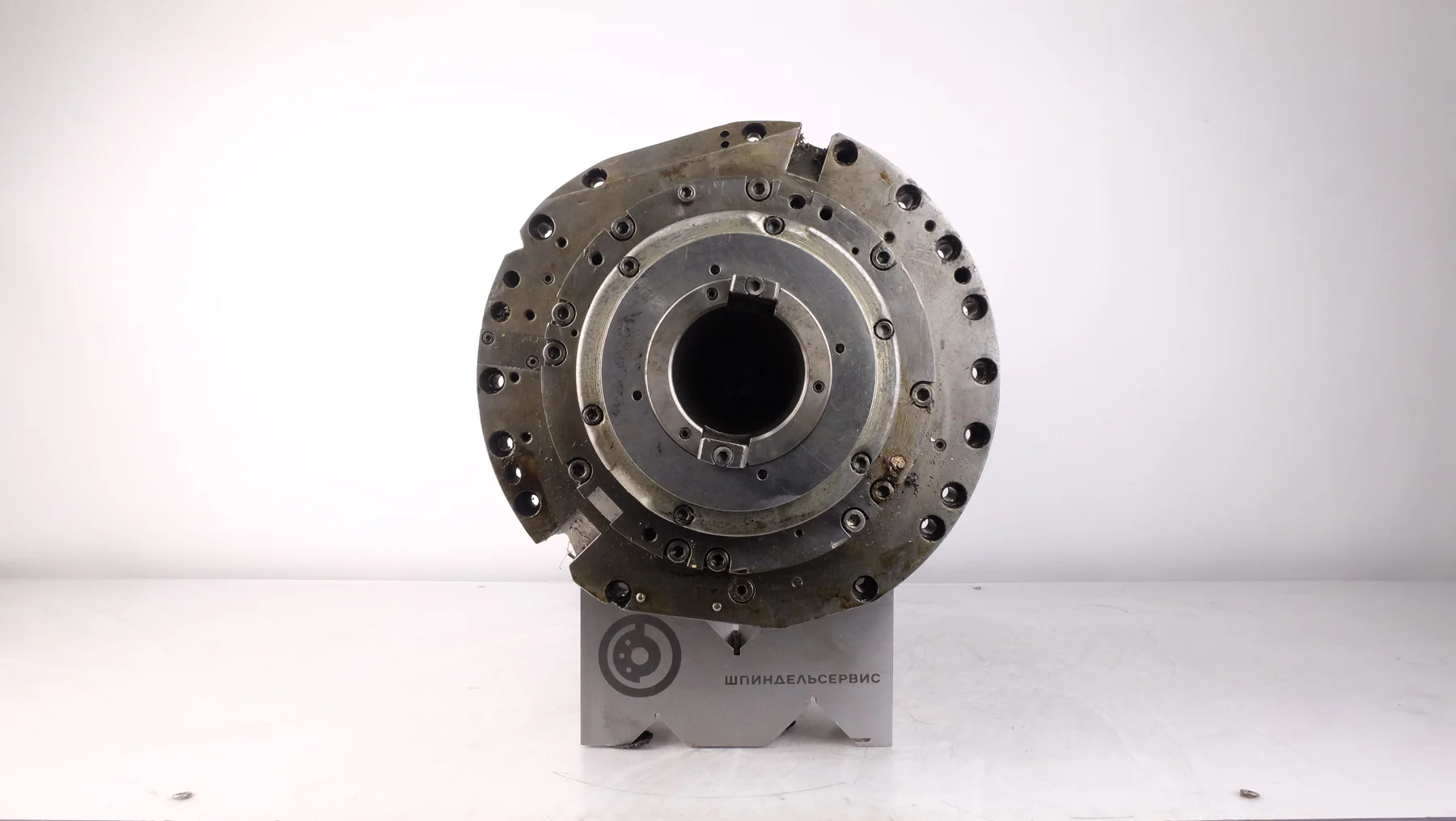

Вид на передний фланец шпиндельного узла
Вид на передний фланец шпиндельного узла

Где расположены фланцы

Фланцы устанавливают на передней и задней подшипниковых опорах, вокруг ротационных соединений, датчиков, цилиндров и в местах подключения шпинделя к станку.

Передний фланец обычно работает в наиболее тяжёлой среде: рядом находятся СОЖ, аэрозоль, стружка и лабиринтное уплотнение. Задний может объединять поджим опоры с каналами воздуха, масла, охлаждения, кабельными проходами и креплением вспомогательных узлов.

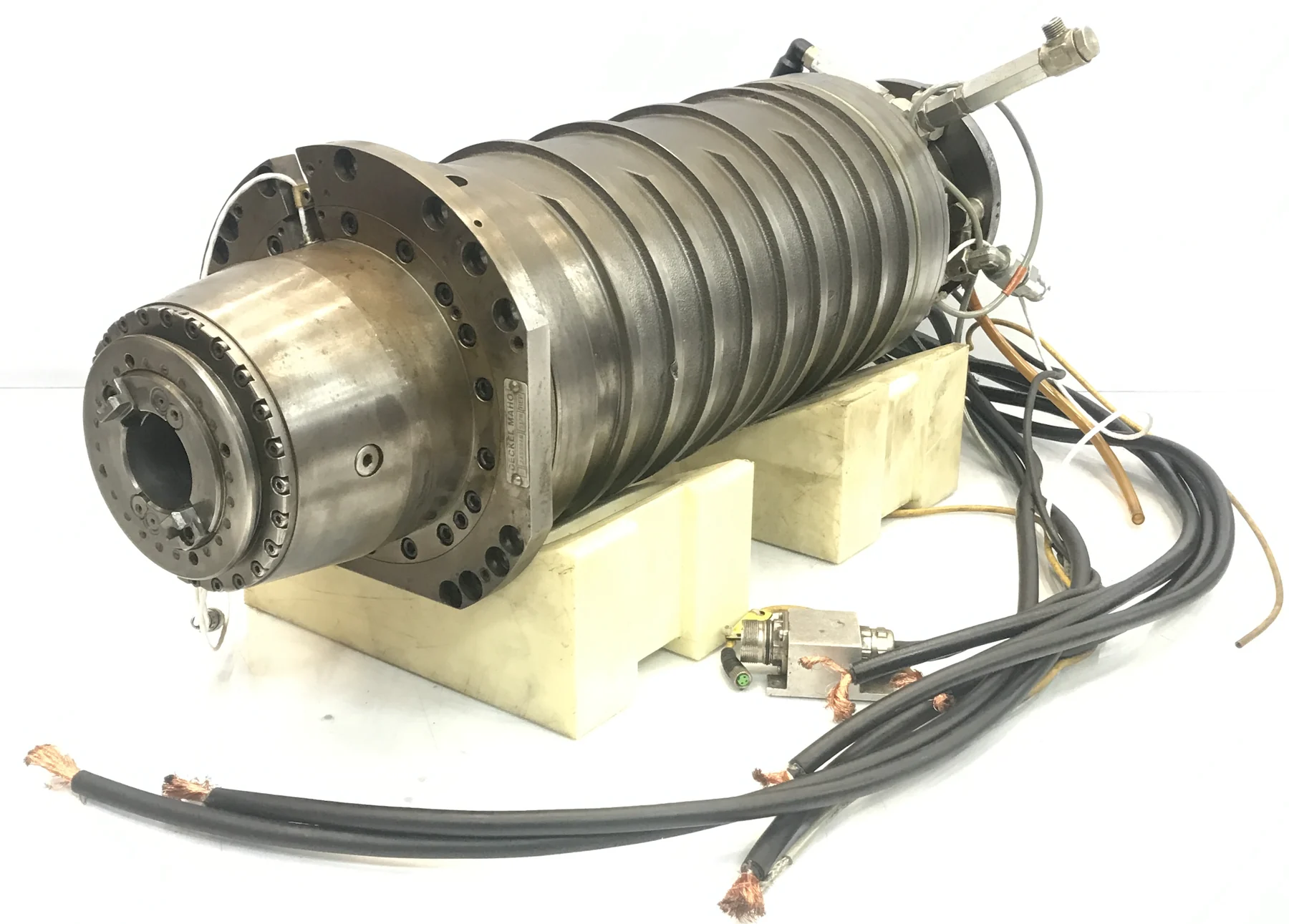

Шпиндель с несколькими фланцевыми соединениями
Шпиндель с несколькими фланцевыми соединениями
Пример переднего фланца шпинделя Royal
Пример переднего фланца шпинделя Royal

Фланец в подшипниковой опоре

Наружное кольцо подшипника устанавливается в корпусе и удерживается в осевом направлении торцом фланца. После затяжки винтов фланец должен надёжно прижать кольцо к опорному торцу корпуса.

Размерная цепь включает:

  • торец корпуса;
  • посадочное место наружного кольца;
  • ширину кольца или пакета подшипников;
  • рабочий торец фланца;
  • посадочный бурт и наружную привалочную поверхность.

Если хотя бы один размер выполнен неверно, фланец может не дойти до кольца либо передать на него чрезмерное осевое усилие.

Зачем нужен монтажный зазор

Когда фланец должен поджать наружное кольцо, после затяжки между его внешней привалочной поверхностью и корпусом часто предусматривают небольшой контролируемый зазор. Он подтверждает, что рабочий внутренний торец фланца действительно сомкнулся с подшипником, а не остановился раньше на корпусе.

В практических материалах приведён ориентир около 10 мкм. Это не универсальный допуск: точное значение определяется чертежом конкретной опоры.

Если зазора нет, возможны два разных состояния:

  • всё собрано правильно, а конструкция рассчитана на полное прилегание;
  • фланец упёрся в корпус, но подшипник остался без требуемого поджатия.

Отличить одно от другого можно только по размерной схеме, измерениям и документации. Наличие зазора проверяют тонкими калиброванными щупами по окружности, не повреждая привалочные поверхности.

Чем опасно недостаточное поджатие

Если наружное кольцо не зафиксировано по торцу, оно может совершать микроперемещения. Возникают фреттинг-коррозия, натир на посадке и нестабильная осевая геометрия.

В работе это проявляется:

  • изменением вибрации и шума;
  • неповторяемым положением вала;
  • следами перемещения кольца;
  • металлической пылью на торцах;
  • постепенным повреждением корпуса и фланца.

Чем опасно чрезмерное поджатие

Слишком большой натяг по торцу деформирует кольцо, изменяет контакт шариков с дорожками и может увеличить предварительный натяг всей опоры.

Последствия:

  • рост температуры;
  • увеличение момента вращения;
  • уменьшение расчётного зазора;
  • ухудшение распределения нагрузки;
  • снижение предельной скорости;
  • сокращение ресурса подшипника.

Жёсткость тонкого наружного кольца ниже жёсткости массивного корпуса и фланца. Поэтому кольцо повторяет их геометрические ошибки и неравномерность силового воздействия.

Почему важны количество и размер винтов

Четыре или шесть крупных винтов создают несколько локальных зон высокого усилия. Между ними фланец прогибается иначе, и давление на наружное кольцо получается неравномерным.

Большее количество винтов меньшего размера позволяет:

  • распределить силу по окружности;
  • уменьшить локальную деформацию;
  • снизить волнистость рабочего торца после затяжки;
  • точнее управлять суммарным поджатием.

Именно поэтому на точных и высокоскоростных шпинделях часто используют восемь и более точек крепления. Но количество болтов само по себе не гарантирует результат: важны жёсткость фланца, точность резьб, момент затяжки и последовательность сборки.

Как затягивать крепёж

Винты затягивают постепенно, в перекрёстной последовательности и несколькими ступенями момента. Окончательное значение берут из документации или расчёта соединения.

Перед сборкой проверяют:

  • одинаковый тип, класс прочности и длину винтов;
  • чистоту резьбовых отверстий;
  • отсутствие жидкости на дне глухой резьбы;
  • состояние опорных поверхностей головок;
  • предусмотренный тип смазки или фиксатора резьбы;
  • свободное заворачивание без перекоса.

Момент затяжки зависит от трения. Одинаковое показание динамометрического ключа на сухой, смазанной и покрытой фиксатором резьбе создаёт разное осевое усилие.

Контроль деформации после затяжки

Геометрию фланца оценивают не только в свободном состоянии. Деталь может быть плоской на измерительной плите, но деформироваться после установки.

После затяжки контролируют:

  • равномерность монтажного зазора;
  • осевое биение контрольного торца;
  • радиальное биение центрирующего бурта;
  • момент проворачивания вала;
  • температуру опоры при прогоне;
  • изменение вибрации относительно состояния до установки.

Если результат зависит от порядка затяжки, это указывает на загрязнение торцов, геометрическую ошибку, неодинаковый крепёж или недостаточную жёсткость детали.

Фланец как упругий элемент

Некоторые фланцы специально выполнены с тонким участком, диафрагмой или гибкой перемычкой. Они создают контролируемое осевое усилие и компенсируют температурное расширение размерной цепи.

Такую деталь нельзя без расчёта делать толще, усиливать сваркой или заменять внешне похожей жёсткой крышкой. Изменение упругости меняет закон нагружения подшипниковой опоры.

При дефектации измеряют не только размеры, но и трещины, остаточную деформацию, следы усталости и изменение формы упругого участка.

Фланец как часть лабиринта

Бурты и канавки переднего фланца могут образовывать неподвижную половину лабиринтного уплотнения. В этом случае его осевое и радиальное положение задаёт рабочие щели между вращающимися и неподвижными деталями.

Ошибочная толщина прокладки, недотянутый фланец или стружка на торце изменяют зазор лабиринта. Слишком маленькая щель начинает затирать после нагрева, слишком большая пропускает больше СОЖ и снижает эффективность барьерного воздуха.

После установки проверяют свободное вращение вала, зазоры, подвод воздуха и дренаж.

Посадки под уплотнения

Фланец может удерживать O-ring, радиальную манжету, торцевое уплотнение или формировать закрытую контрольную полость.

Канавка должна соответствовать:

  • диаметру и сечению кольца;
  • требуемому обжатию;
  • заполнению канавки;
  • направлению давления;
  • материалу эластомера;
  • температуре и рабочей жидкости.

Слишком мелкая канавка раздавливает кольцо и может не позволить фланцу занять расчётное положение. Слишком глубокая не создаёт необходимого обжатия. Острые кромки режут уплотнение во время монтажа.

Каналы технологических сред

Во фланце могут пересекаться несколько систем:

  • масло-воздушная смазка подшипников;
  • барьерный воздух лабиринта;
  • гидравлика цилиндра;
  • СОЖ через вал;
  • термостабилизация;
  • дренаж и контроль утечки.

Наружные и внутренние отверстия не всегда лежат на одной радиальной линии. Путь среды может проходить через кольцевую канавку, осевое сверление и уплотнённый стык.

Перед разборкой необходимо понять назначение каждого отверстия и составить карту каналов. Ориентироваться только по диаметру фитинга опасно.

Почему нужно ставить метки

Фланец с симметричным расположением болтов может физически устанавливаться в нескольких угловых положениях. Однако внутренние каналы, дренажи, вырезы и кабельные проходы делают рабочим только одно положение.

При ошибочном развороте можно:

  • подать СОЖ в канал барьерного воздуха;
  • направить воздух вместо масла к подшипнику;
  • перекрыть кольцевой канал;
  • соединить давление с дренажем;
  • развернуть слив вверх;
  • пережечь уплотнение поданным не в ту полость давлением.

До разборки ставят метки на фланце и корпусе, фотографируют фитинги, подписывают трубки и фиксируют положение относительно вертикали.

Дренаж должен оставаться внизу

Если фланец формирует полость сбора жидкости, дренаж для горизонтального шпинделя располагают в нижней точке — «на 6 часов». После поворота фланца отверстие может оказаться сбоку или сверху, и жидкость начнёт накапливаться.

Проверяют не только видимое наружное отверстие, но и внутренний канал. Иногда фитинг находится сбоку, а к нижней точке ведёт скрытое сверление.

Кабели и трубки в отверстиях фланца

Любой проход для кабеля должен иметь скруглённые кромки, достаточный радиус, защитную втулку или предусмотренную разгрузку от натяжения. Вибрация и температурные циклы заставляют провод совершать микроперемещения относительно металла.

Острая кромка постепенно прорезает наружную оболочку, затем изоляцию жил. Повреждение силового кабеля внутри шпинделя приводит к пробою на корпус и отказу мотора.

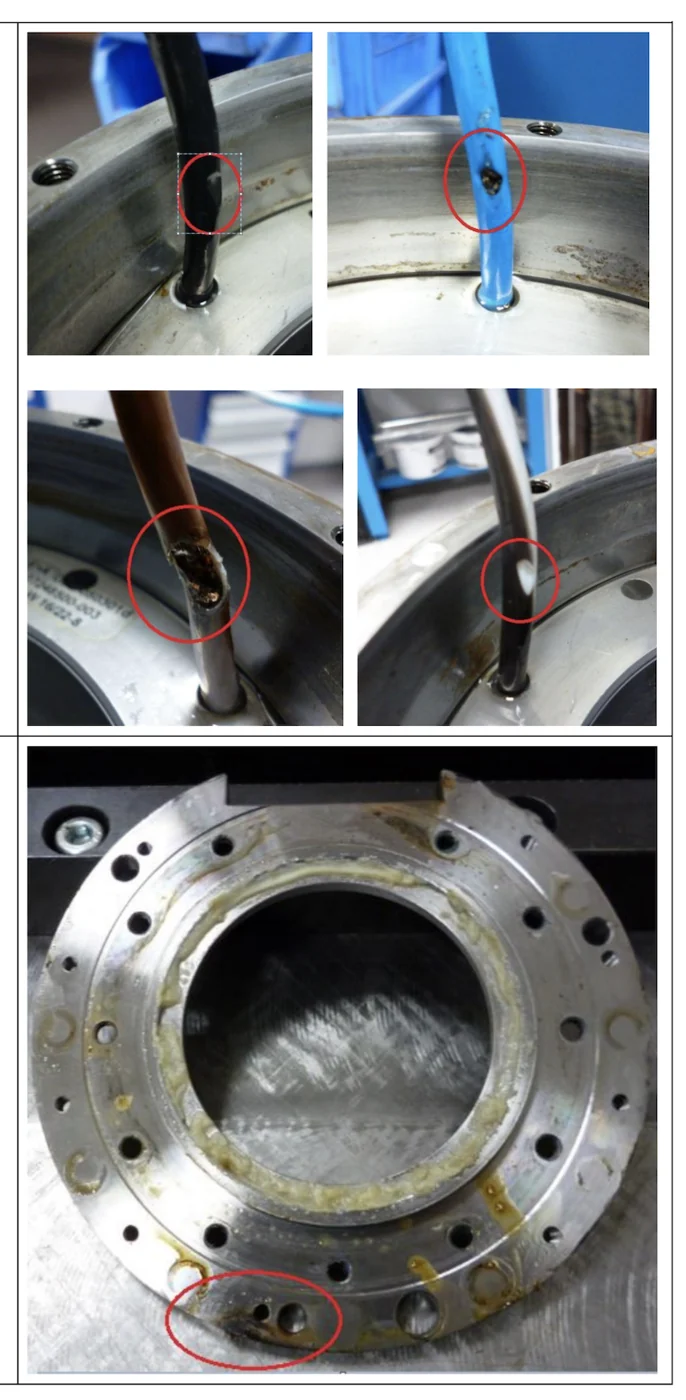

Перетирание проводов об острый край отверстия
Перетирание проводов об острый край отверстия
Повреждённые силовые провода
Повреждённые силовые провода

Практический случай CyTec

На ремонт поступил шпиндель CyTec со сгоревшим мотором. Во время инспекции обнаружили, что силовой кабель перетёрся об острое отверстие во фланце. При ремонте кромки притупили и скруглили.

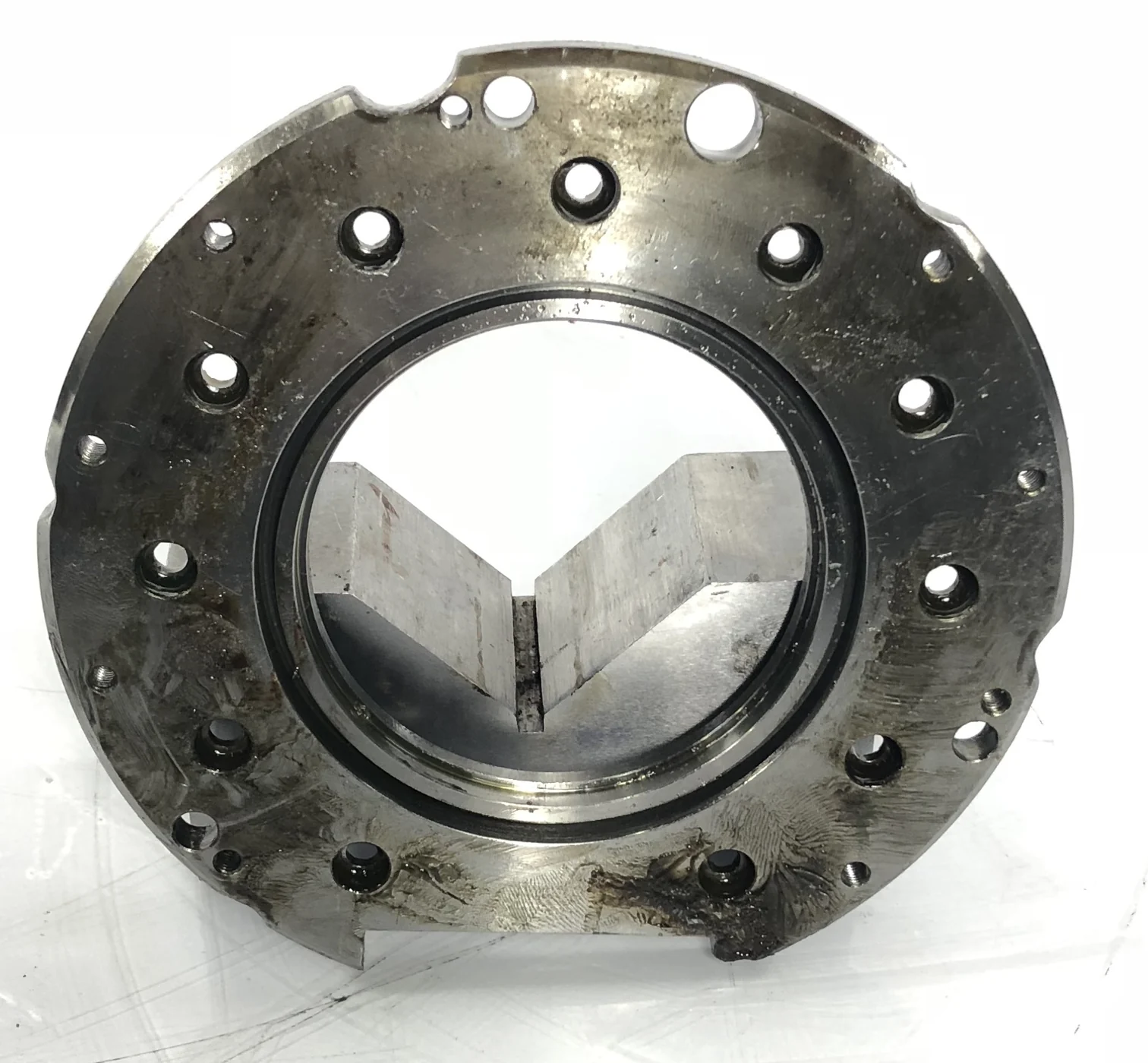

Доработанный фланец со скруглёнными проходами
Доработанный фланец со скруглёнными проходами

Позже в ремонт поступил шпиндель той же модели, но более позднего года выпуска. Его фланец уже имел скруглённые проходы без опасных острых кромок. Сравнение показывает, что изготовитель изменил конструкцию.

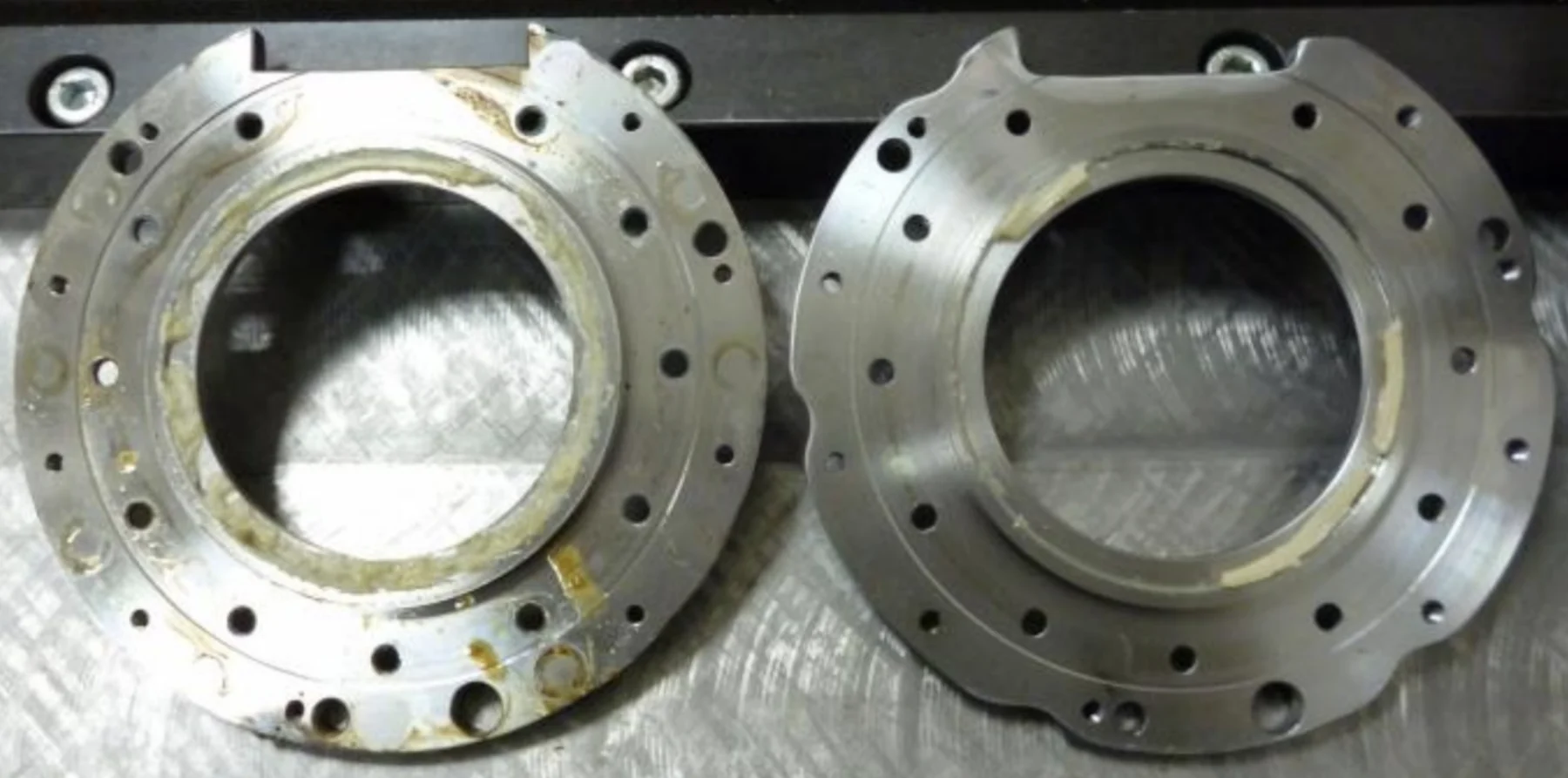

Старый и новый варианты фланца
Старый и новый варианты фланца
Различия между модификациями фланцев CyTec
Различия между модификациями фланцев CyTec

Такой случай важен для ремонта: повторять исходную деталь буквально не всегда правильно. Если завод позднее устранил известный дефект, восстановленная деталь должна учитывать безопасную модификацию, но только после проверки её влияния на прочность, герметичность и размерную цепь.

Новый вариант фланца
Новый вариант фланца

Что проверять перед разборкой

  • Угловое положение фланца относительно корпуса
  • Назначение каждого фитинга и отверстия
  • Положение дренажа относительно вертикали
  • Маркировку трубок и кабелей
  • Толщины прокладок и регулировочных колец
  • Монтажный зазор по окружности
  • Выступание фланца и осевые размеры
  • Состав и длину крепёжных винтов
  • Следы герметика и фиксатора
  • Свободное положение кабелей

Фотографии делают до мойки: следы жидкости и загрязнений помогают восстановить направление утечки.

Дефектация снятого фланца

После очистки контролируют:

  • плоскостность привалочного и рабочего торцов;
  • параллельность торцов;
  • биение центрирующего бурта;
  • износ посадок под уплотнения;
  • состояние канавок и перемычек;
  • трещины вокруг отверстий;
  • вытягивание резьб;
  • забоины и коррозию;
  • следы касания лабиринта;
  • натир от наружного кольца;
  • острые кромки кабельных проходов;
  • проходимость всех каналов.

Каналы проверяют по одному, не создавая давления, способного вытолкнуть заглушку или повредить внутреннее уплотнение.

Изготовление нового фланца

Копирование наружного контура недостаточно. Для рабочего чертежа нужны функциональные базы и допуски:

  • соосность центрирующих поверхностей;
  • перпендикулярность рабочего торца оси;
  • плоскостность торцов;
  • глубина поджатия подшипника;
  • геометрия уплотнительных канавок;
  • координаты внутренних сверлений;
  • требуемая шероховатость;
  • материал, термообработка и покрытие;
  • радиусы и фаски кабельных проходов.

Перед изготовлением полезно измерить корпус и подшипниковую опору. Новый фланец должен подходить не только старой детали, но и фактической размерной цепи ремонтируемого шпинделя.

Сборка

  1. Очистить и обезжирить торцы без повреждения поверхности.
  2. Проверить каналы и выполнить пробное совмещение отверстий.
  3. Установить новые совместимые уплотнения.
  4. Совместить монтажные метки.
  5. Убедиться, что трубки и кабели не зажаты.
  6. Ввернуть одинаковые винты от руки.
  7. Затянуть их перекрёстно несколькими ступенями.
  8. Проверить монтажный зазор по окружности.
  9. Убедиться в свободном вращении вала.
  10. Подключить среды строго по карте каналов.

Герметик наносят только там и в том количестве, где он предусмотрен. Избыток способен выдавиться внутрь и перекрыть канал смазки или дренажа.

Контроль после сборки

  • Проверить герметичность каждого контура отдельно
  • Подтвердить свободный выход дренажа
  • Проверить подачу барьерного воздуха
  • Измерить расход масла или масла-воздуха
  • Проверить электрическую изоляцию кабелей
  • Проконтролировать биение торца и бурта
  • Измерить момент вращения вала
  • Выполнить температурный прогон ступенями
  • Сравнить вибрацию и температуру с исходными данными
  • Повторно осмотреть соединение после первого теплового цикла

Фланец нельзя оценивать только по отсутствию трещин и совпадению отверстий. Его исправность определяется тем, как он поджимает подшипник, сохраняет геометрию, разделяет среды, формирует уплотнение и защищает проходящие через него коммуникации.
