Вал шпинделя: конструкция, интерфейсы и точность

Если шпиндель — сердце станка, то вал шпинделя можно назвать его миокардом. Именно вал воспринимает нагрузку от резания, передаёт вращение и определяет точность базирования инструмента или заготовки.

Главное, с чего начинается разговор о шпиндельном вале, — интерфейс выходного конца. Но за внешней геометрией стоит сложное прецизионное изделие: наружные и внутренние поверхности, система фиксации, посадки под подшипники, материал и многоступенчатая термообработка.

Интерфейсы инструментальных шпинделей

Для фрезерных и обрабатывающих центров распространены интерфейсы SK, BT, HSK, PSC и KM4X. Каждый задаёт собственную геометрию базирования, способ передачи крутящего момента и требования к системе фиксации.

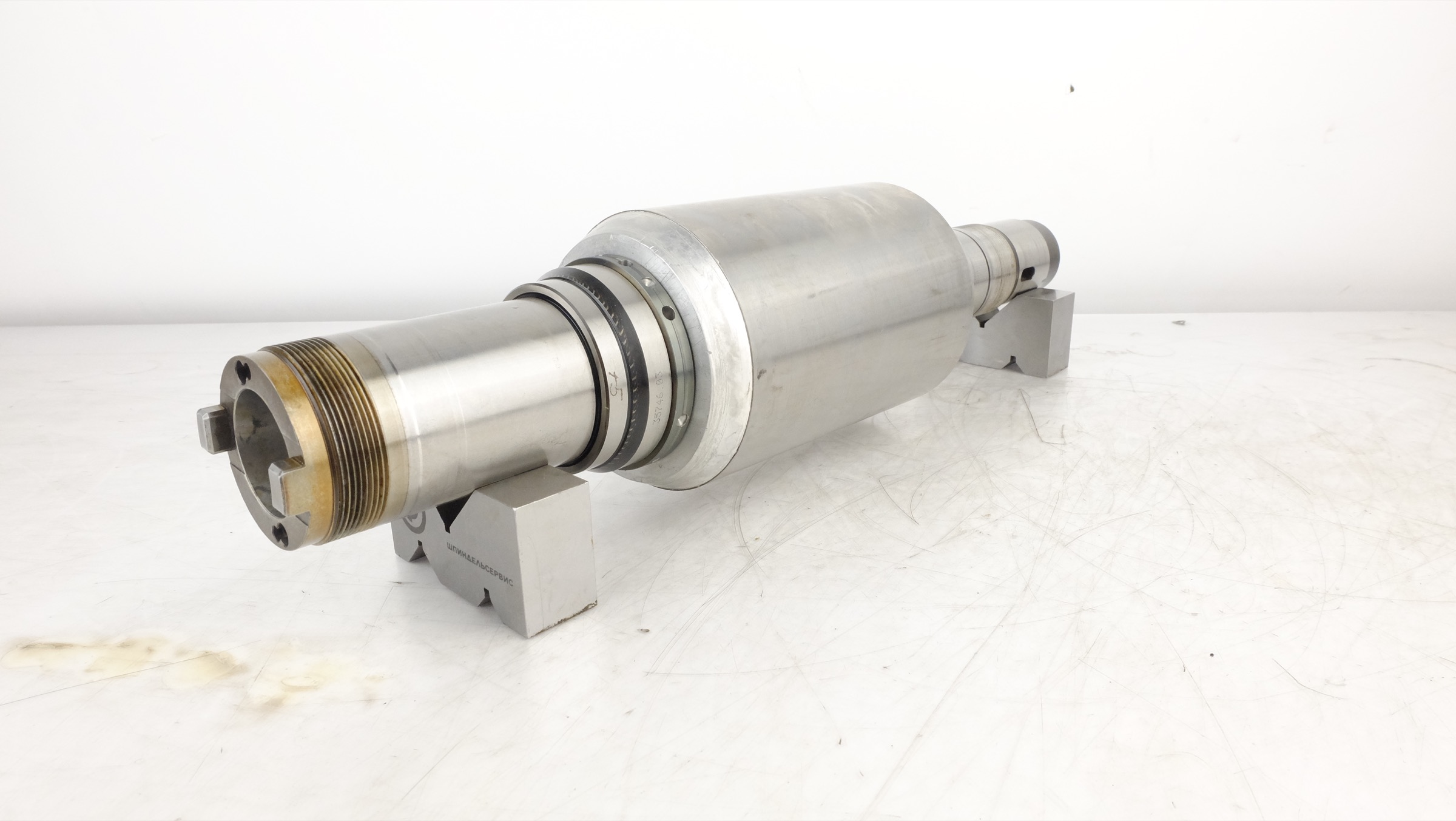

• SK и BT — классические крутые конусы, базирующиеся по конической поверхности
• HSK — полый короткий конус с одновременным контактом по конусу и торцу

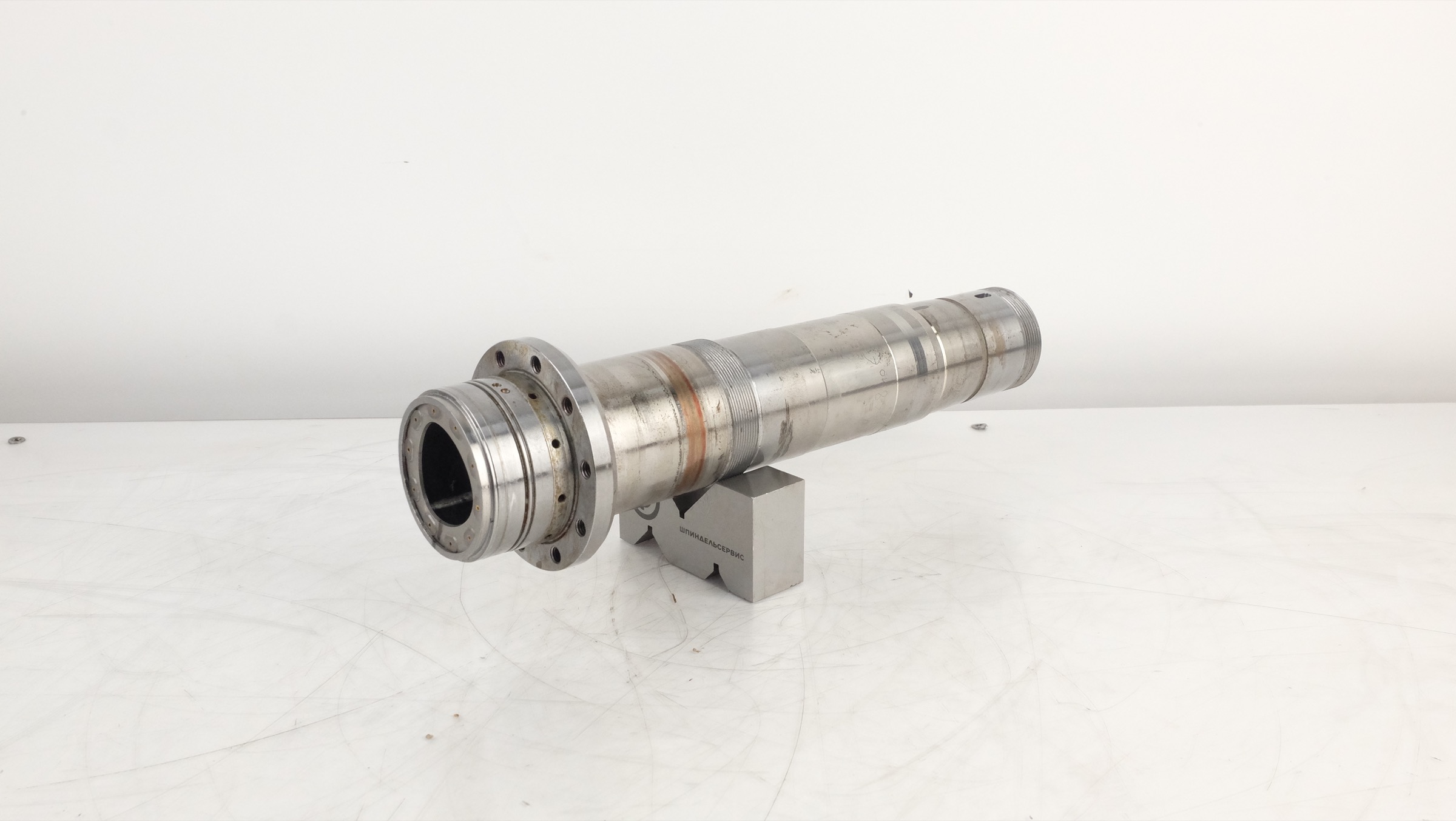

• PSC и Capto — полигональные интерфейсы с высокой жёсткостью и точностью позиционирования
• KM4X — интерфейс для высоких изгибающих нагрузок и тяжёлой обработки

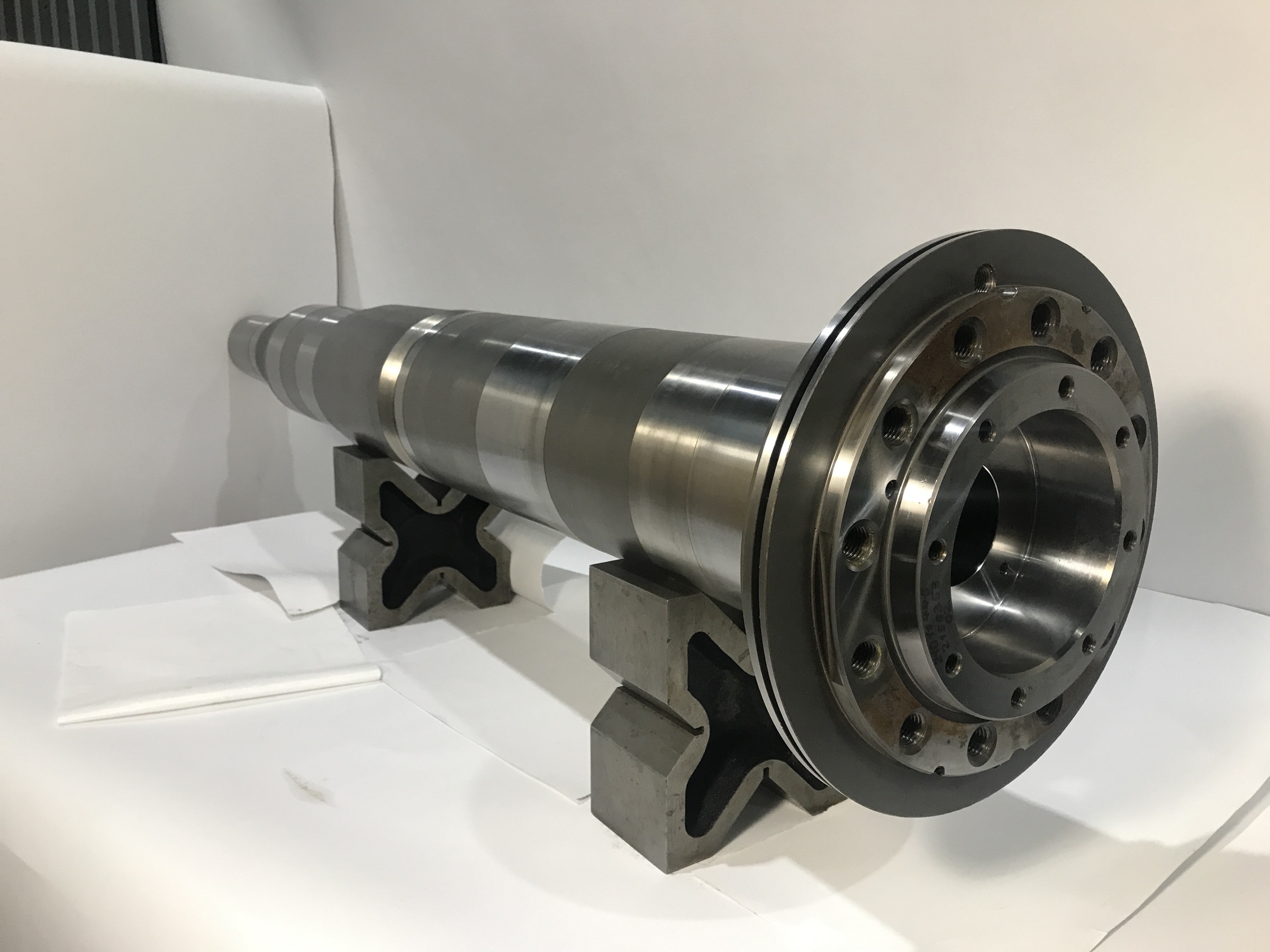

Интерфейсы токарных шпинделей

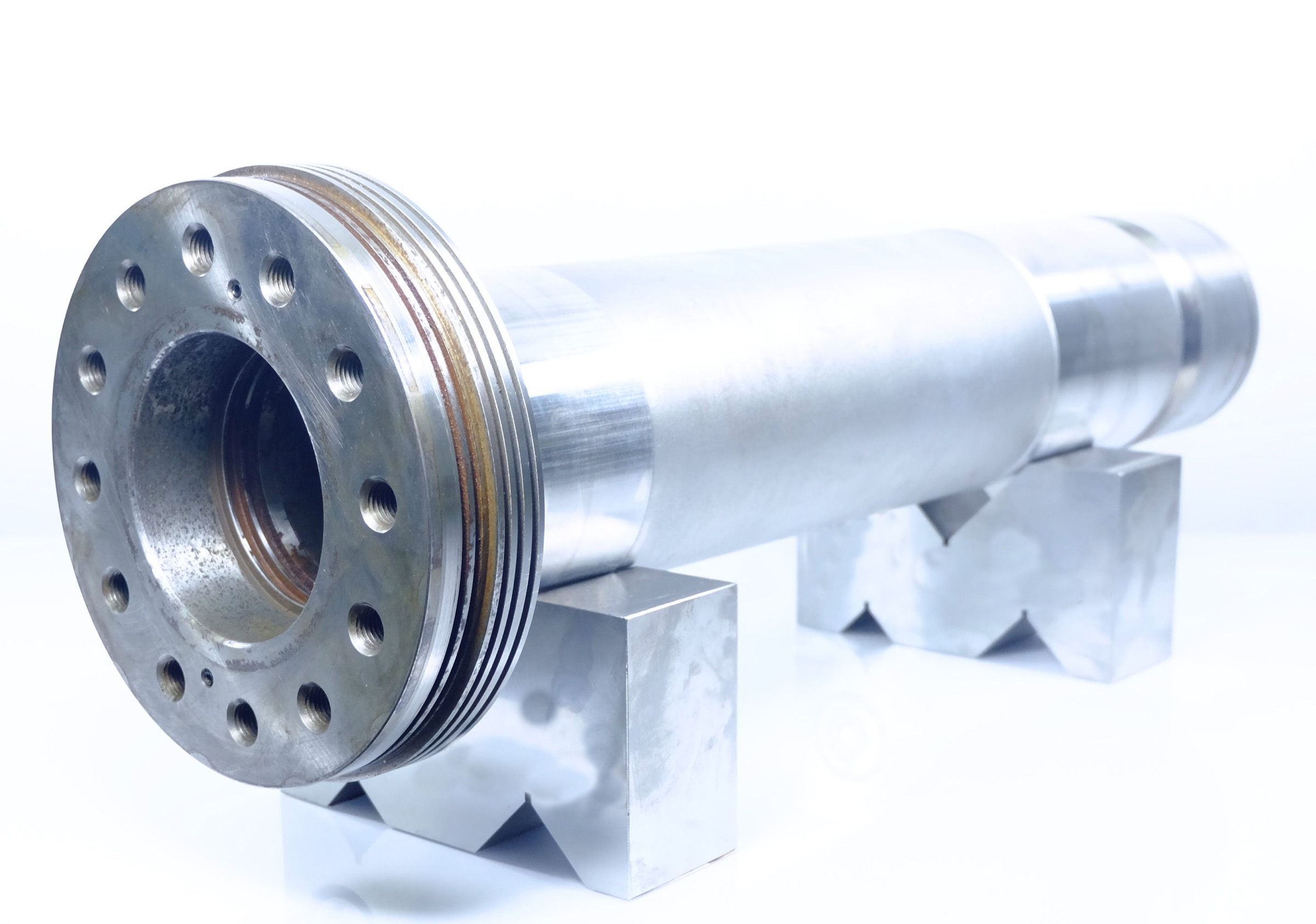

Для токарных станков применяются исполнения по DIN, JIS и ANSI. На практике это разнообразные сочетания конуса, фланца и резьбы. Габариты здесь обычно больше, поскольку вал должен воспринимать силы зажима патрона и значительные радиальные нагрузки.

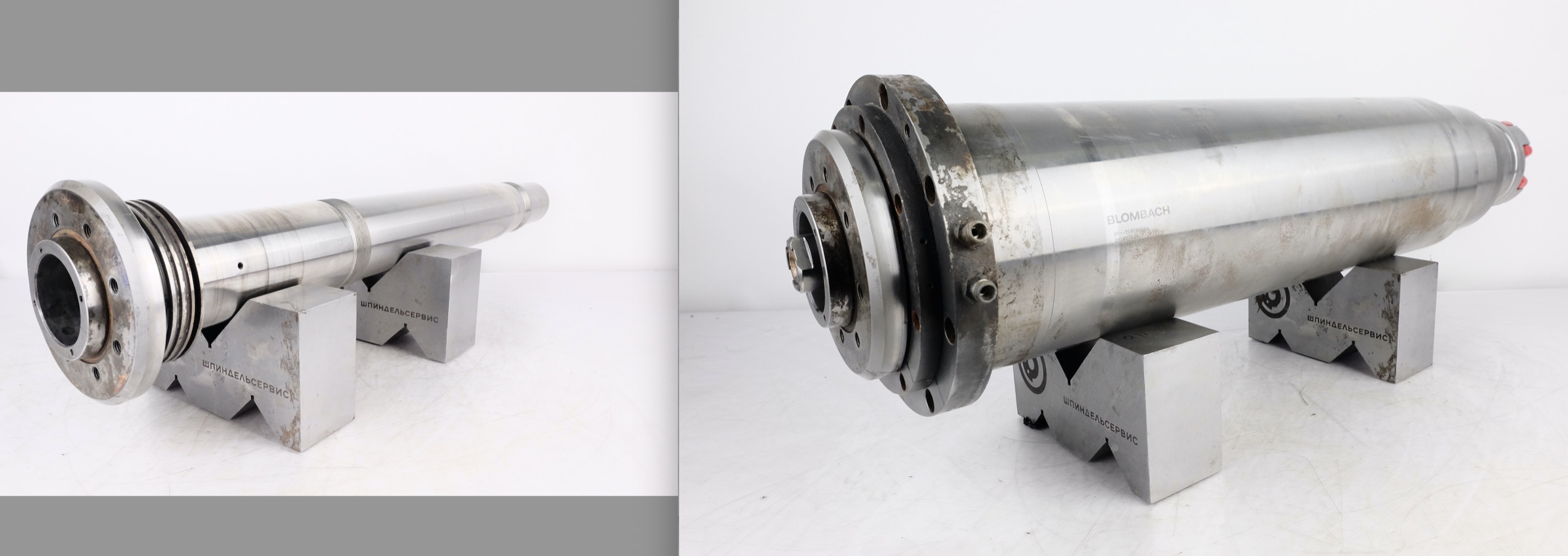

Бывают и комбинированные решения — например, токарный конус типа A с дополнительным внутренним HSK. Такие конструкции создаются под конкретную технологическую задачу и отражают инженерное видение производителя станка.

Почему вал так сложно изготовить

Типовая точность шпиндельного вала соответствует 3–4 классу, а допуски на критических поверхностях составляют всего 2–3 мкм. Требуется точно обработать не только наружные посадки под подшипники, но и внутреннюю геометрию под систему фиксации инструмента.

Материал должен быть устойчив к естественному старению. В процессе изготовления применяют многоступенчатую термообработку и до 5–10 циклов искусственного старения. Это нужно, чтобы со временем вал не деформировался и сохранял геометрию весь срок эксплуатации.

Конструктивные варианты

• Цельный вал
• Составной вал из нескольких деталей
• Вал со сменным инструментальным конусом
• Конструкция «вал в вале»
• Вал с эксцентричными поверхностями для силового шлифования

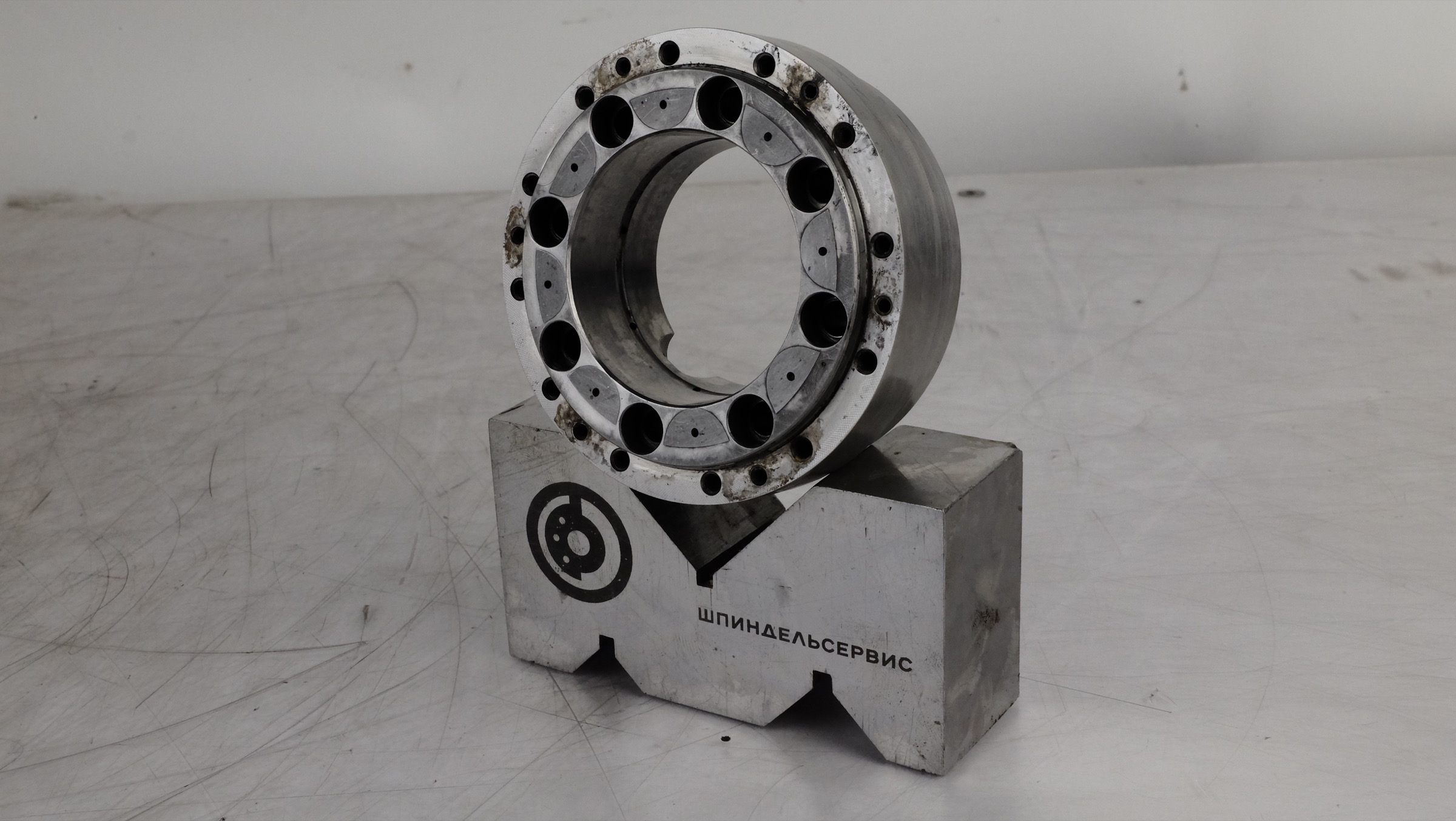

Сменный конус повышает ремонтопригодность: при повреждении интерфейса можно заменить отдельный элемент, а не изготавливать вал полностью. Но дополнительное соединение требует высокой точности и жёсткости.

По термической обработке встречаются цельнокалёные валы и исполнения с твёрдым поверхностным слоем — цементированные или азотированные. В дорогих шпинделях шлифуются практически все поверхности, включая резьбы. Высшая степень прецизионности — конструкция без резьб, собранная на фланцах: она сложнее, но обеспечивает максимальную жёсткость и точность.

Стоимость нового вала

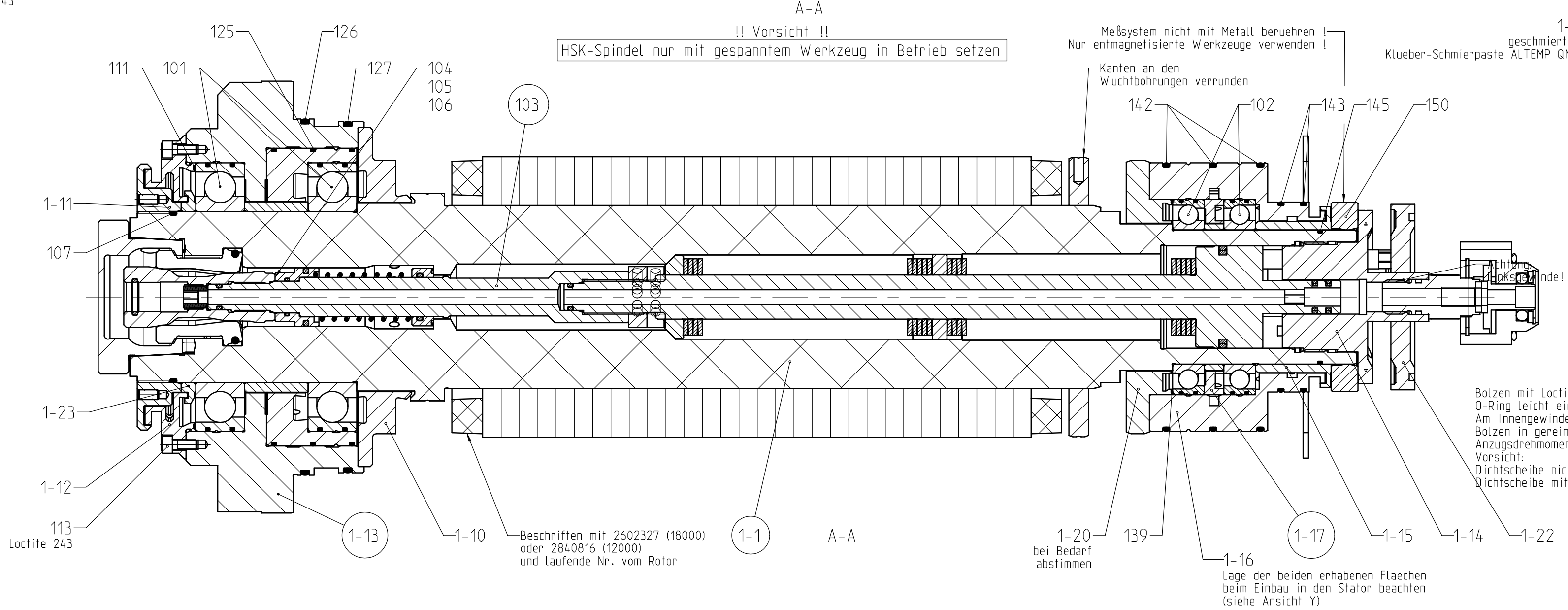

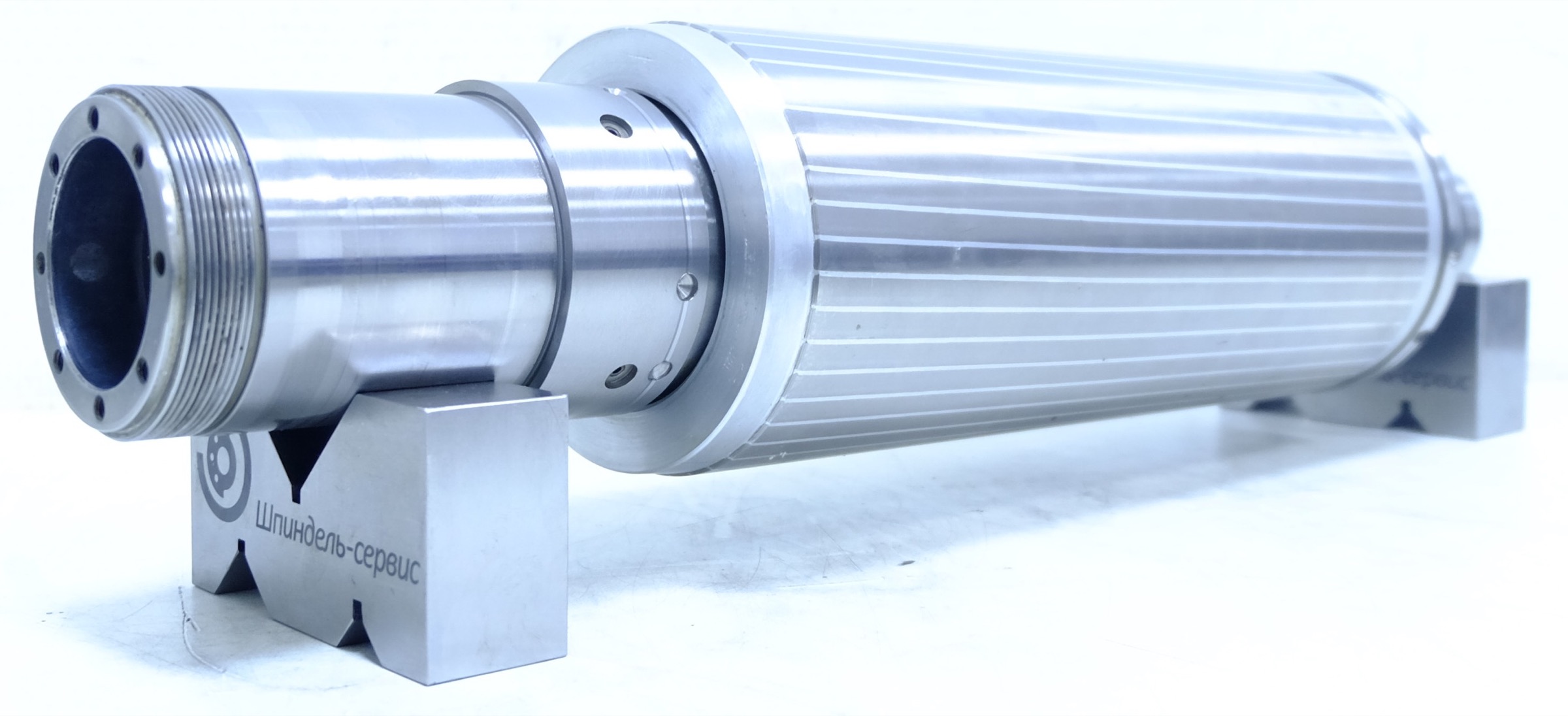

Изготовление одного вала для рассматриваемого мотор-шпинделя Franz Kessler ориентировочно стоит 500 000–1 000 000 рублей. При единичном производстве цена определяется не столько массой металла, сколько количеством точных операций, термообработкой, измерениями и риском брака.

Рабочие материалы

Ниже можно скачать два примера рабочих чертежей. Они полезны для понимания состава размеров, посадок, допусков формы и взаимного расположения поверхностей.
