Датчики системы фиксации — это глаза автоматической смены инструмента. Они сообщают системе ЧПУ, где находится шток затяга, открыта ли цанга и действительно ли оправка зафиксирована в шпинделе.
Без достоверных сигналов автоматическая смена становится небезопасной: магазин может попытаться забрать зажатый инструмент, шпиндель — начать вращение с незакрытой цангой, а станок — продолжить цикл с неправильно установленной оправкой.
Три состояния системы фиксации
У штока затяга есть две крайние точки и одно рабочее промежуточное положение.
- Зажато без инструмента. Давление на цилиндр не подано, оправки нет, пакет пружин разжат, а элементы затяга максимально смещены к задней части шпинделя — крайняя точка 1
- Разжато и готово принять инструмент. Давление подано, цилиндр сжимает пружины, цанга открыта, а шток максимально смещён к передней части шпинделя — крайняя точка 2
- Инструмент зажат. Давление снято, пружины втягивают оправку в конус, но шток останавливается раньше точки 1 — промежуточное положение 3
Именно различие между точками 1 и 3 подтверждает наличие оправки. Если система видит только крайние положения, она может определить разжим, но не всегда способна надёжно отличить зажатый инструмент от пустого шпинделя.
Какие сигналы использует станок
Типичная логика автоматической смены опирается на три подтверждения:
- Tool unclamped — цанга открыта и шпиндель готов принять или отдать оправку
- Tool clamped — оправка втянута в конус и удерживается пружинами
- No tool — шпиндель закрыт без оправки
Дополнительно контролируются давление воздуха или масла, положение поршня цилиндра, ориентация шпинделя и состояние магазина. Сигнал одного датчика не должен подменять всю последовательность межблокировок.

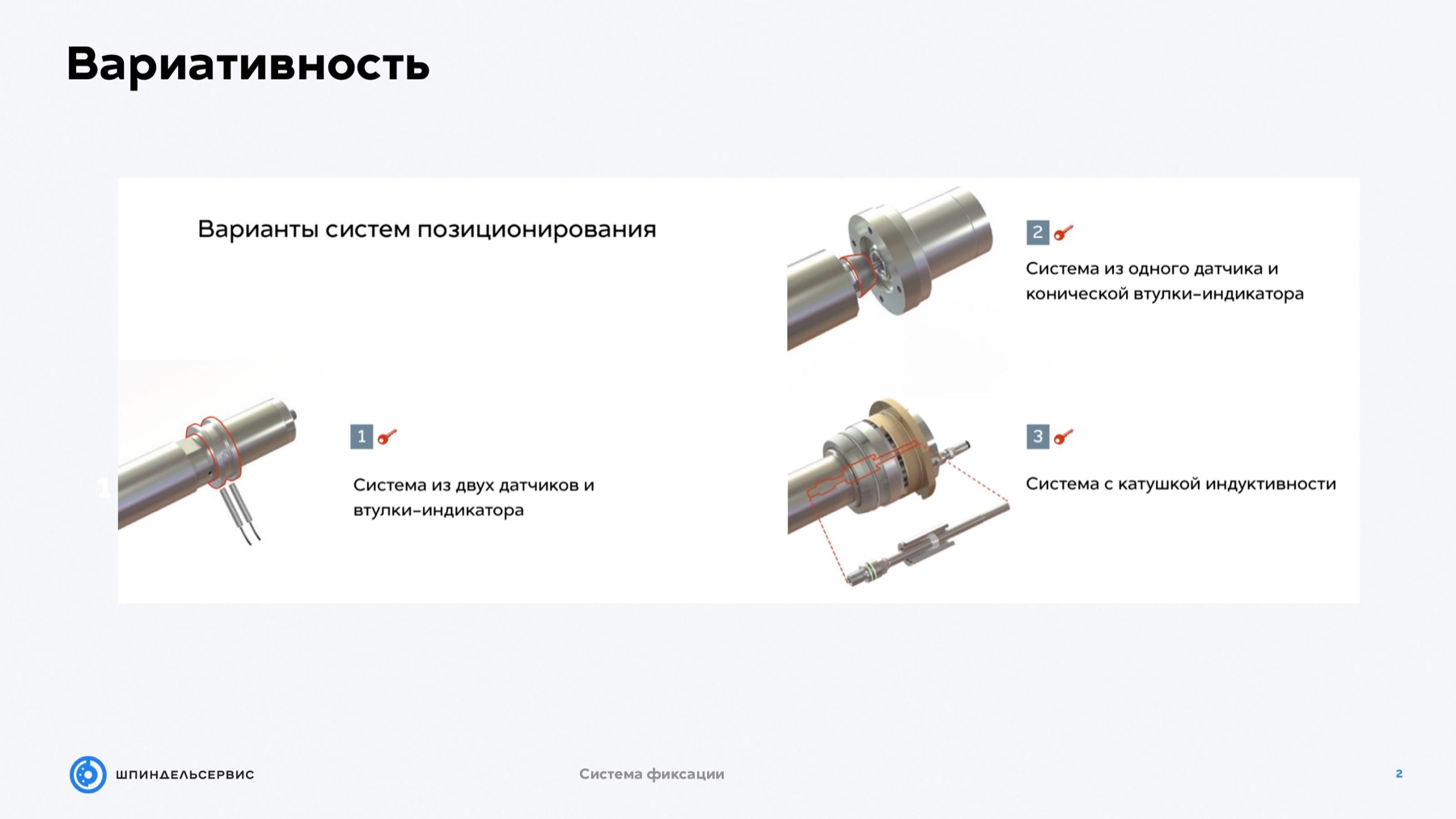

Основные варианты контроля
На практике встречаются пять подходов.
- Два или три датчика и цилиндрическая втулка-индикатор
- Один аналоговый датчик и коническая втулка-индикатор
- Индуктивная катушка с подвижным кольцом-возбудителем
- Турбинный расходомер, контролирующий поток масла цилиндра
- Электрический привод разжима с энкодером вместо гидравлического или пневматического цилиндра
Самые распространённые решения — первые три.
Выбор зависит прежде всего от доступного места в задней части шпинделя, полного хода штока, необходимой точности и архитектуры системы управления.
Система из двух или трёх датчиков
Это самый простой и наглядный вариант. На штоке закреплена втулка или кольцо-индикатор, которое перемещается вместе с механизмом затяга. Неподвижные индуктивные датчики реагируют на металлическую поверхность или на прорези в кольце.
Когда напротив чувствительной зоны находится металл, датчик формирует один уровень сигнала. Когда к датчику подходит прорезь, сигнал меняется. Комбинация состояний нескольких датчиков позволяет однозначно определить положение штока.
Преимущества:
- Простая диагностика каждого отдельного канала
- Понятные дискретные сигналы для ЧПУ
- Возможность независимой регулировки точек переключения
- Устойчивость к небольшому изменению хода
- Простая замена стандартного датчика
Ограничения — необходимость свободного места и достаточно большого осевого хода. Слишком близкая установка повышает риск механического контакта, а чрезмерный зазор делает переключение нестабильным.

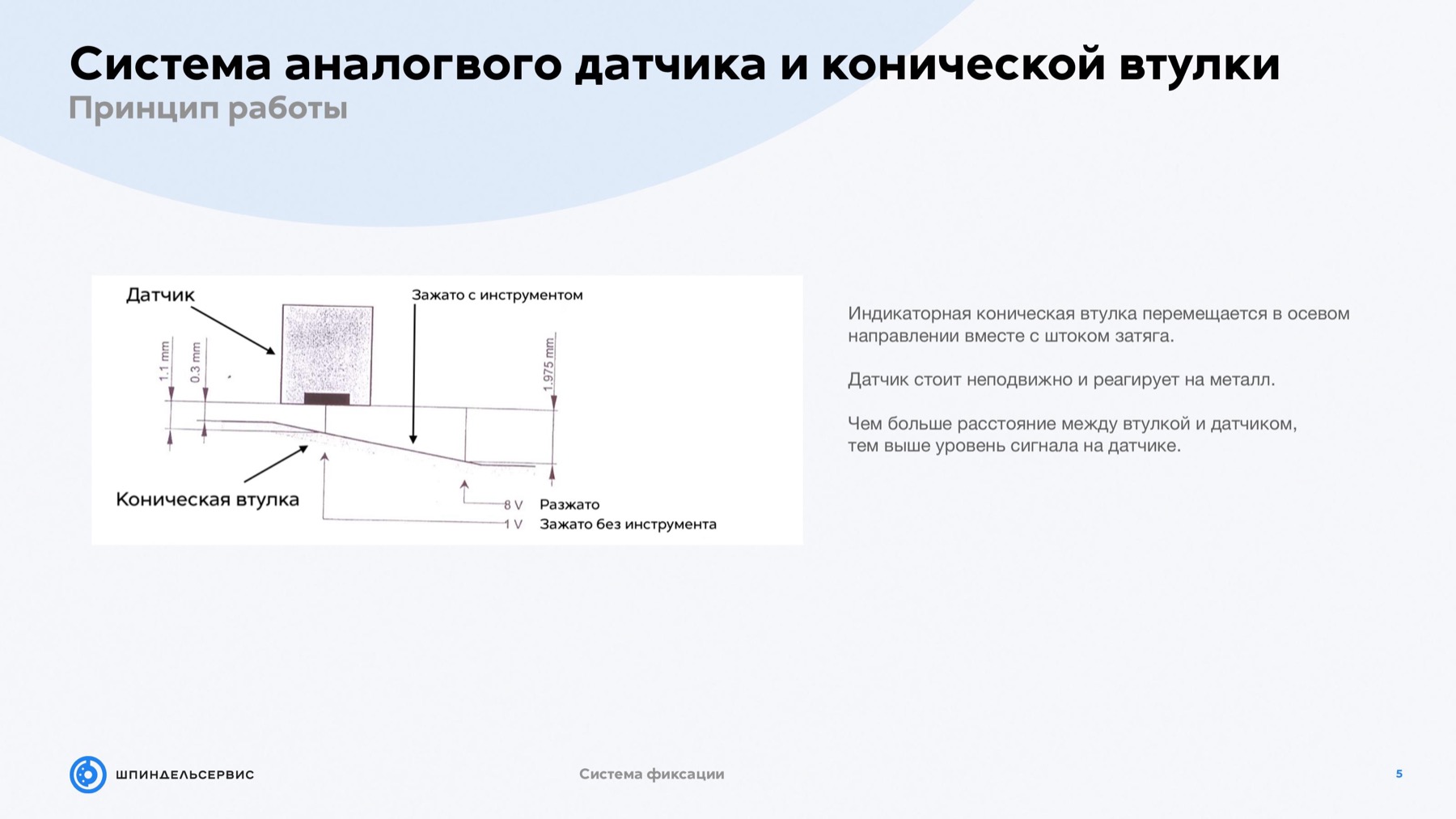

Один датчик и коническая втулка
Если места мало, но полный ход системы фиксации остаётся достаточно большим — ориентировочно более 15 мм — применяют один аналоговый датчик и коническую втулку.
Втулка перемещается вместе со штоком. Из-за конуса расстояние от металлической поверхности до неподвижного датчика непрерывно меняется. Датчик выдаёт аналоговый уровень, а система управления разделяет диапазон на зоны «разжато», «инструмент зажат» и «без инструмента».
На схеме презентации показан характерный принцип: при изменении зазора сигнал перемещается примерно между уровнями 1 и 8 В. Эти значения нельзя переносить на другой шпиндель без проверки — фактический диапазон зависит от конкретного датчика, конуса, зазора и входного модуля.
При настройке задают не одну точку, а устойчивые окна с запасом. Между соседними состояниями оставляют мёртвую зону, чтобы вибрация, нагрев или небольшой осевой дрейф не вызывали ложного переключения.
Индуктивная катушка
У миниатюрных систем HSK25, HSK40 и HSK50 ход штока небольшой, поэтому обычным датчикам трудно надёжно разделить три близких положения. В таких конструкциях применяют катушку индуктивности и подвижное кольцо-возбудитель.
Кольцо перемещается внутри зоны катушки вместе со штоком. Чем глубже оно входит, тем сильнее изменяются электрические параметры и выходной сигнал измерительной схемы. В показанном примере максимальный уровень соответствует положению «разжато».
Преимущества — компактность, отсутствие механического контакта и высокая чувствительность к малому перемещению. Недостатки — зависимость от точной геометрии, электроники преобразования сигнала, температуры и правильной калибровки.
Контроль по расходу масла
В некоторых гидравлических системах используются маленькие турбины или расходомеры. Они оценивают объём масла, прошедший при перемещении поршня цилиндра. По форме и величине импульса система делает вывод, достигнуто ли требуемое положение.
Такой метод контролирует не положение штока напрямую, а результат движения рабочей жидкости. На показания влияют вязкость масла, температура, утечки, загрязнение, давление и состояние турбины. Поэтому диагностика должна включать и гидравлическую часть.
Электрический привод с энкодером
Вместо пневматического или гидравлического цилиндра разжим может выполнять электромеханический привод. Положение и ход контролируются энкодером двигателя или линейным датчиком.
Это позволяет задавать точные профили движения, контролировать усилие и диагностировать промежуточные положения. Однако система становится зависимой от параметров привода, нулевой точки, муфты, передачи и корректности программных пределов.
Как проходит автоматическая смена
- ЧПУ останавливает и ориентирует шпиндель
- Механизм смены подходит к оправке и подтверждает готовность
- В цилиндр подаётся давление или запускается электрический привод
- Шток идёт вперёд, пружины сжимаются, цанга раскрывается
- Датчики подтверждают состояние «разжато»
- Оправка удаляется, и система фиксирует «без инструмента» в требуемой фазе цикла
- Новая оправка устанавливается в конус
- Давление снимается, пружины втягивают оправку
- Шток занимает промежуточное положение, соответствующее «инструмент зажат»
- Только после подтверждения зажима станок разрешает дальнейшее движение и вращение
Если ожидаемый сигнал не появился за заданное время, цикл должен остановиться. Увеличивать тайм-аут без поиска причины опасно: это может скрыть медленное перемещение, недостаточное давление или заклинивание механизма.
Типовые неисправности
- Загрязнение металлической стружкой чувствительной зоны датчика
- Неправильный зазор между датчиком и втулкой
- Ослабление или смещение втулки-индикатора на штоке
- Повреждение прорези, конуса или кольца-возбудителя
- Обрыв кабеля, плохой разъём или потеря питания 24 В
- Попадание масла или СОЖ в разъём и электронику
- Температурный дрейф аналогового сигнала
- Неверно заданные пороги после ремонта
- Недостаточный ход из-за цилиндра, пружин, цанги или неправильной регулировки штока
- Снижение давления, утечка или загрязнение гидравлической системы
- Ошибка нулевой точки или энкодера электрического привода
Ошибка датчика часто оказывается следствием механической проблемы. Если шток физически не доходит до контрольной точки, регулировка входа ЧПУ не устранит причину.
Порядок диагностики
- Зафиксировать исходные сообщения ЧПУ и комбинацию входных сигналов
- Проверить питание, разъёмы, экран кабеля и состояние проводки
- Наблюдать сырой сигнал датчика, а не только итоговый статус на экране
- Медленно перевести систему во все три физических положения
- Сопоставить ход штока, давление и момент переключения каждого входа
- Очистить чувствительные поверхности и проверить рабочий зазор
- Проверить крепление втулки, кольца и датчиков
- Для аналоговой системы записать напряжения во всех трёх состояниях
- Для катушки проверить электронику преобразования и повторяемость сигнала
- Повторить измерения на холодном и прогретом шпинделе
- Проверить несколько контрольных оправок и фактическое усилие зажима
После ремонта пороги нельзя выставлять «по месту», заставляя ЧПУ увидеть нужную надпись. Сначала восстанавливают правильный механический ход, затем измеряют устойчивые сигнальные диапазоны и только после этого настраивают окна переключения.
Проверка безопасности
Финальная проверка выполняется в ручном режиме и на пониженной скорости смены. Подтверждают, что вращение невозможно при разжатой цанге, а механизм смены не забирает оправку до прихода разрешающего сигнала.
Нельзя постоянно шунтировать датчик или принудительно записывать состояние входа для продолжения работы. Такой обход снимает одну из основных защит инструментального шпинделя.
