Моторы шпинделя: конструкция, управление и причины отказов

Мотор-шпиндель объединяет электрический двигатель и прецизионный шпиндельный узел в одной конструкции. Ротор установлен непосредственно на валу, а статор — в корпусе. Отсутствие ремня, муфты или редуктора делает привод компактным и позволяет работать на высоких оборотах, но одновременно связывает электрические, тепловые и механические процессы.

В японских и тайваньских шпинделях часто встречаются моторы Fanuc. Европейские производители используют решения E+A, Siemens, Bosch Rexroth, ETEL, CEDC, Parker, Kessler и других компаний. Однако при ремонте важнее не название производителя, а тип двигателя, его параметры, способ охлаждения и фактическое состояние изоляции.

Из чего состоит шпиндельный мотор

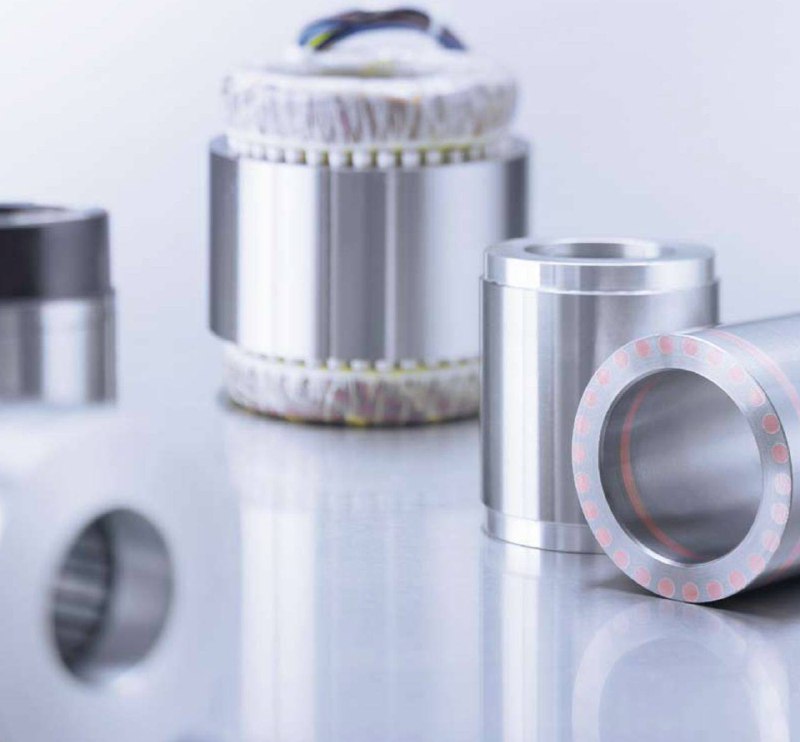

• Статор с магнитопроводом и обмоткой установлен в корпусе шпинделя
• Ротор закреплён непосредственно на шпиндельном валу
• Воздушный зазор между статором и ротором обеспечивает бесконтактное вращение
• Рубашка охлаждения отводит тепло от обмотки и корпуса
• Термодатчики контролируют температуру мотора
• Частотный преобразователь формирует токи и управляет скоростью и моментом

Воздушный зазор измеряется долями миллиметра. Поэтому повреждение подшипников, изгиб вала, неправильная сборка или тепловая деформация могут привести к касанию ротора о статор и механическому разрушению мотора.

Асинхронный мотор

В асинхронном двигателе магнитное поле статора вращается быстрее ротора. Разница скоростей называется скольжением — без неё в роторе не возникнет ток и электромагнитный момент.

Асинхронные моторы конструктивно надёжны, не используют постоянные магниты и хорошо освоены в промышленности. Они часто применяются в универсальных мотор-шпинделях, где важны широкий диапазон скоростей, ремонтопригодность и предсказуемое управление.

Синхронный мотор PMSM

В синхронном двигателе ротор вращается синхронно с магнитным полем статора. Возбуждение создаётся обмоткой ротора либо, в компактных высокоскоростных PMSM, постоянными магнитами.

При одинаковых габаритах синхронная конструкция обычно обеспечивает более высокую удельную мощность и момент. Она эффективна, компактна и хорошо подходит для высокодинамичных шпинделей. При этом управление сложнее: преобразователь должен знать положение ротора и точно формировать токи, а постоянные магниты чувствительны к перегреву.

Как работает синхронная машина

Обмотка статора создаёт вращающееся магнитное поле. Магнитное поле ротора следует за ним с той же частотой. Между двумя полями возникает угловое смещение, от которого зависит электромагнитный момент.

При чрезмерной нагрузке угол увеличивается до предельного значения. Если требуемый момент превышает доступный, синхронность нарушается и двигатель останавливается либо система управления фиксирует ошибку. Поэтому корректные параметры преобразователя и обратная связь критичны для устойчивой работы.

В шпиндельной технике особенно распространены компактные бесщёточные PMSM и BLDC-решения: отсутствие коллектора уменьшает износ, а постоянные магниты позволяют получить высокую мощность при небольших размерах.

Компаунд или лаковая изоляция

Обмотка статора может быть залита компаундом либо пропитана электроизоляционным лаком.

Компаунд заполняет пустоты вокруг обмотки, улучшает передачу тепла к корпусу, фиксирует проводники и снижает риск повреждения изоляции из-за загрязнений и статических разрядов. Кроме того, залитый статор технологичен при серийном производстве.

Лаковая пропитка также является рабочим решением. При качественной перемотке мотор, изначально залитый компаундом, можно восстановить с лакированной обмоткой. Важно компенсировать изменение теплопередачи, обеспечить надёжную фиксацию проводников и проверить температурный режим после сборки.

Рабочая температура

Производители изоляционных материалов допускают высокие предельные температуры, иногда до 90 °C и выше. Но для исправного шпиндельного узла практическим ориентиром является значительно более холодная работа — около 50 °C при установившемся режиме.

Температуру нужно оценивать вместе с условиями работы:

• Частота вращения и нагрузка
• Температура и расход охлаждающей жидкости
• Температура корпуса, статора и подшипников
• Время выхода на установившийся режим
• Симметрия токов по фазам
• Состояние параметров частотного преобразователя

Резкий рост температуры, разница между фазами или изменение привычной кривой прогрева важнее единичного абсолютного значения.

Нагрузка на холостом ходу

Для исправного и правильно настроенного шпинделя нагрузка мотора на холостом ходу обычно не должна существенно превышать 10 %. Повышенная нагрузка может указывать не только на электрическую проблему, но и на чрезмерный преднатяг подшипников, механическое трение, ошибку параметров двигателя или некорректную адаптацию привода.

После перемотки электрические характеристики меняются. Может потребоваться повторная идентификация мотора и ручная корректировка таблицы параметров в преобразователе. Запуск на старых настройках без проверки способен вызвать нагрев, нестабильный момент и аварии привода.

Термодатчики

Температуру обмотки контролируют встроенные терморезисторы или термопары. Хорошей практикой считается установка четырёх датчиков: рабочий и резервный комплект либо отдельный контроль нескольких зон.

При отказе датчика нельзя просто исключать защиту из схемы. Сначала необходимо определить тип датчика, проверить сопротивление и изоляцию, затем переключиться на предусмотренный резерв или восстановить цепь контроля.

Основные причины повреждения мотора

• Перегрев из-за недостаточного расхода или высокой температуры охлаждающей жидкости
• Перегрузка и работа с неверными параметрами частотного преобразователя
• Межвитковое замыкание, пробой изоляции на корпус или обрыв фазы
• Попадание СОЖ, масла, влаги и продуктов износа внутрь статора
• Статический разряд при загрязнённой или повреждённой изоляции
• Механические включения в воздушном зазоре
• Касание ротора о статор из-за повреждения подшипников или ошибки сборки
• Ослабление фиксации обмоток под действием вибрации и электромагнитных сил
• Перегрев или размагничивание постоянных магнитов синхронного ротора
• Ошибка термодатчика или отключённая температурная защита

Что проверить при диагностике

• Сопротивление каждой фазы и симметрию обмоток
• Сопротивление изоляции относительно корпуса
• Состояние силовых выводов, разъёмов и мест пайки
• Работу всех термодатчиков
• Следы потемнения, перегрева, трещин компаунда и запах горелой изоляции
• Наличие металлической пыли, продуктов износа и следов жидкости
• Воздушный зазор и следы касания ротора о статор
• Состояние магнитов синхронного ротора
• Токи, нагрузку и температуру на холостом ходу
• Параметры мотора и результаты его адаптации в преобразователе

Электрические измерения нужно сопоставлять с механическим состоянием шпинделя. Например, повышенный ток холостого хода может быть следствием неверной настройки, но также возникает при механическом трении или неправильном преднатяге подшипников.

После перемотки

До передачи шпинделя в эксплуатацию необходимо проверить фазные сопротивления, изоляцию, датчики температуры и направление вращения. Затем выполняют идентификацию мотора, обкатку с постепенным повышением оборотов и контроль токов, температуры и вибрации.

Главная задача перемотки — не просто восстановить электрическую цепь, а вернуть мотору тепловую стабильность и характеристики, совместимые с конкретным преобразователем и шпиндельным узлом.

Материал SycoTec

В приложенном материале подробно рассмотрены конструкция синхронной машины, магнитное возбуждение, угол нагрузки, PMSM и BLDC, преимущества и области применения синхронных приводов.
