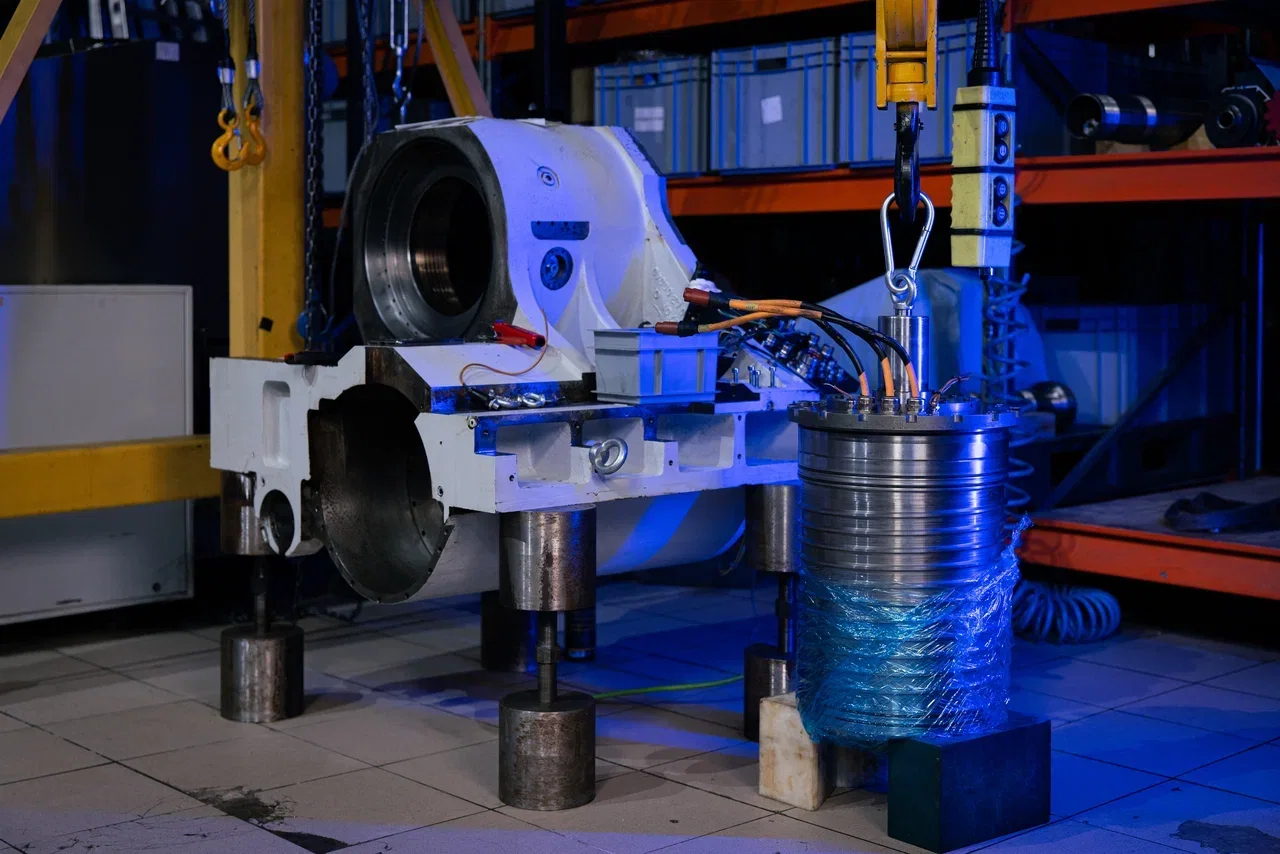

Контуры, которые привычно называют контурами охлаждения, правильнее рассматривать как систему термостабилизации шпинделя. Их задача не в том, чтобы сделать узел как можно холоднее, а в том, чтобы удерживать его температуру в заданном и предсказуемом диапазоне.
Это принципиальная разница. Слишком высокая температура ускоряет старение смазки, уплотнений и изоляции. Слишком низкая температура создаёт конденсат и меняет тепловые зазоры. Поэтому исправная система может отводить тепло, поддерживать температуру, а в некоторых конструкциях — даже подводить его. Контуры нагрева встречаются редко, но именно они лучше всего показывают: инженерная цель системы — не охлаждение, а термостабилизация.
Зачем шпинделю стабильная температура
Во время работы тепло выделяют мотор, подшипники, уплотнения, гидравлические элементы и процессы трения. Нагрев распределяется неравномерно и вызывает тепловое расширение корпуса и вала.
Если тепловой режим меняется, вместе с ним могут изменяться:
- положение оси и вылет инструмента;
- предварительный натяг и рабочие зазоры подшипников;
- геометрия посадок и точность обработки;
- вязкость смазки и масла;
- условия работы энкодера и измерительного колеса;
- ресурс мотора, уплотнений и кабельной изоляции.
Поэтому температура важна не сама по себе. Важны её заданное значение, равномерность и повторяемость от запуска к запуску. Для точного станка предсказуемый тёплый шпиндель часто лучше, чем переохлаждённый и покрытый конденсатом.
Какие зоны термостабилизируют

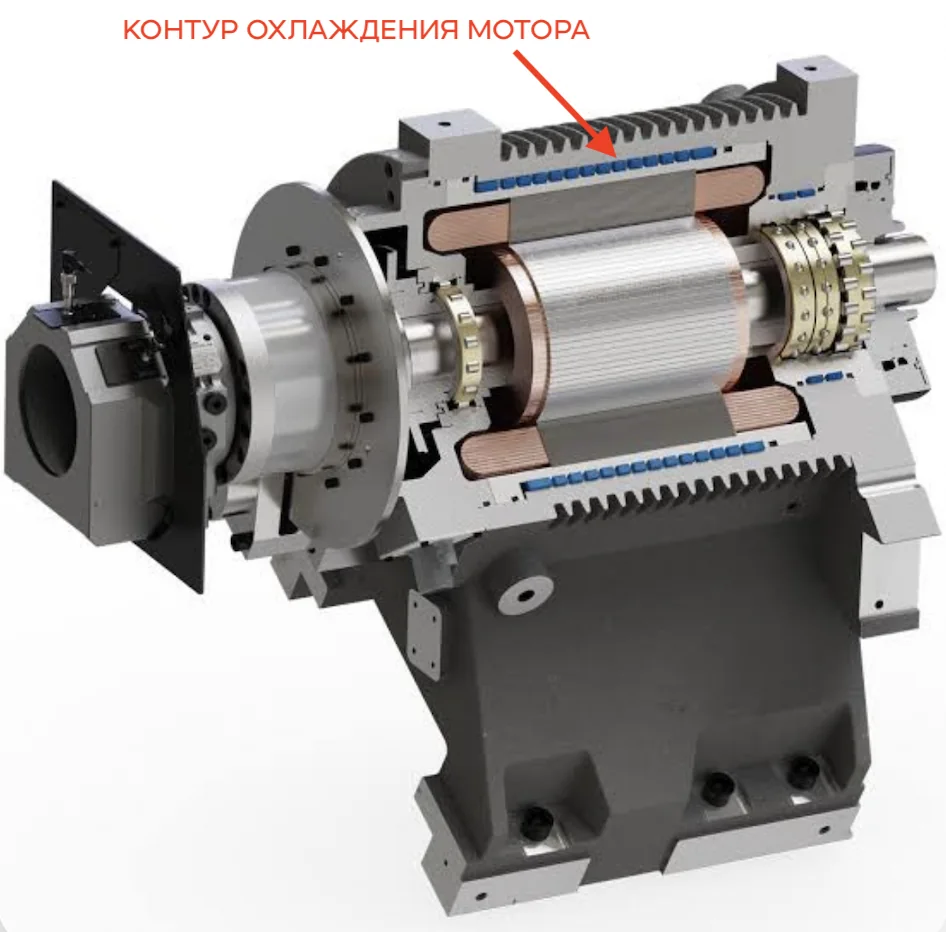

Самый распространённый контур расположен вокруг встроенного электродвигателя. Он забирает тепло со статора и не позволяет температуре корпуса неконтролируемо расти.

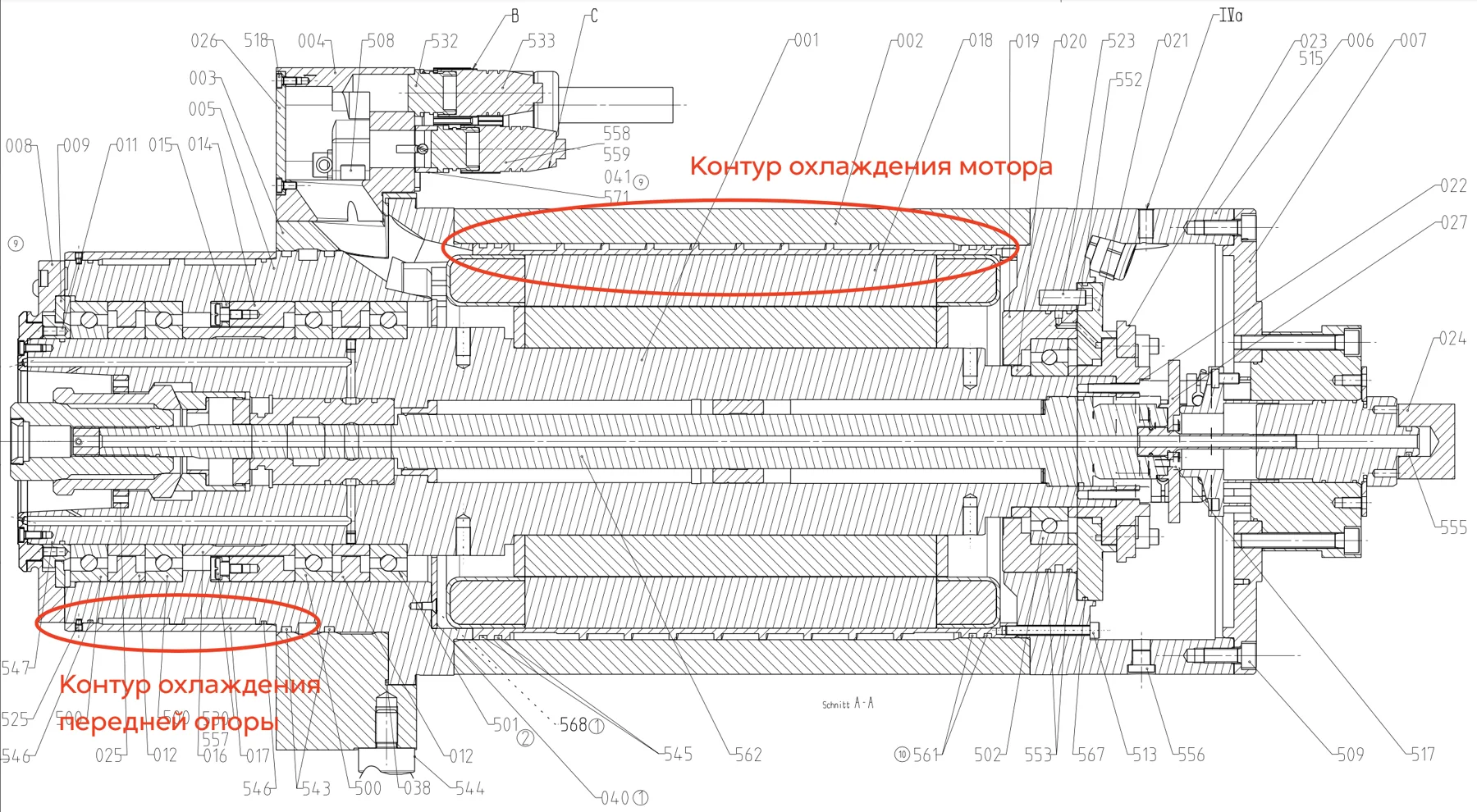

Но мотор — не единственная зона. В сложных шпинделях отдельные контуры могут обслуживать:
- переднюю и заднюю подшипниковые опоры;
- ротационное соединение и его торцевые уплотнения;
- колесо энкодера и считывающую головку;
- полый вал через внутренние каналы;
- гидростатические опоры;
- соседние узлы станка: ШВП, поворотные оси и станину.

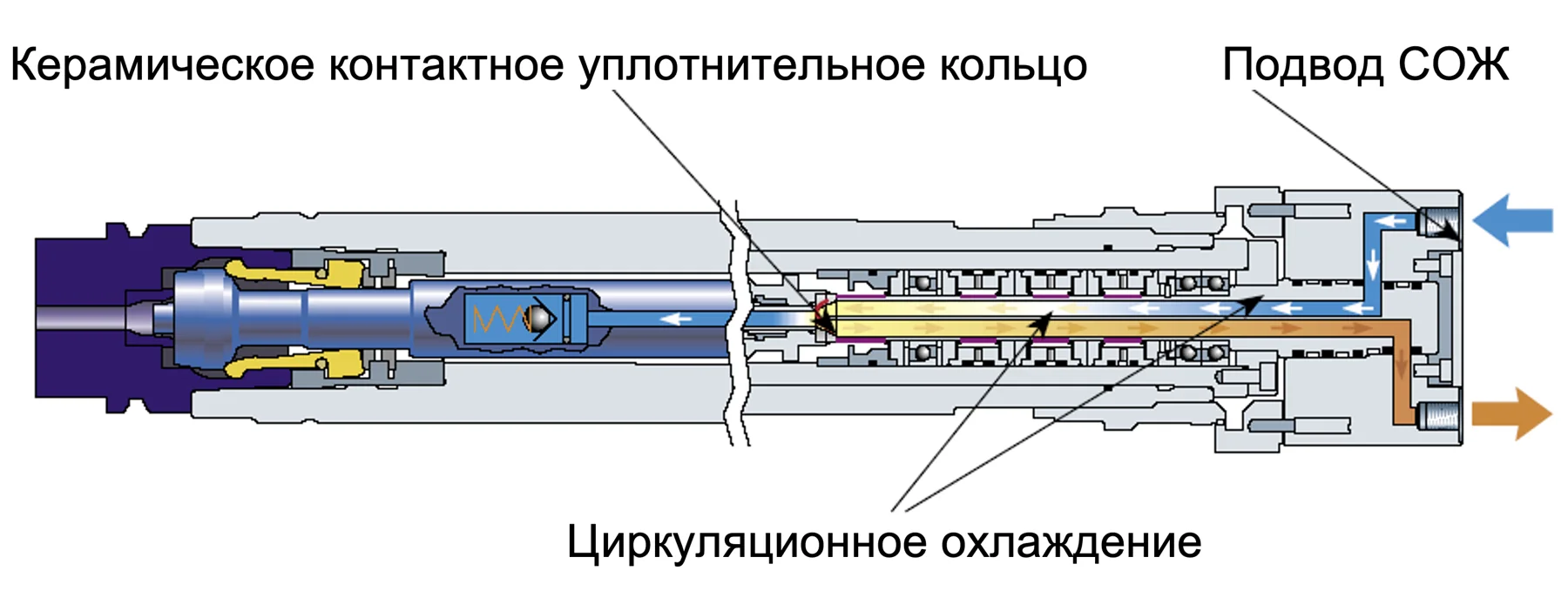

Термостабилизация измерительной системы уменьшает температурный дрейф измерений. Контур ротационного соединения поддерживает режим, при котором торцевые уплотнения сохраняют геометрию и плёнку между рабочими поверхностями.

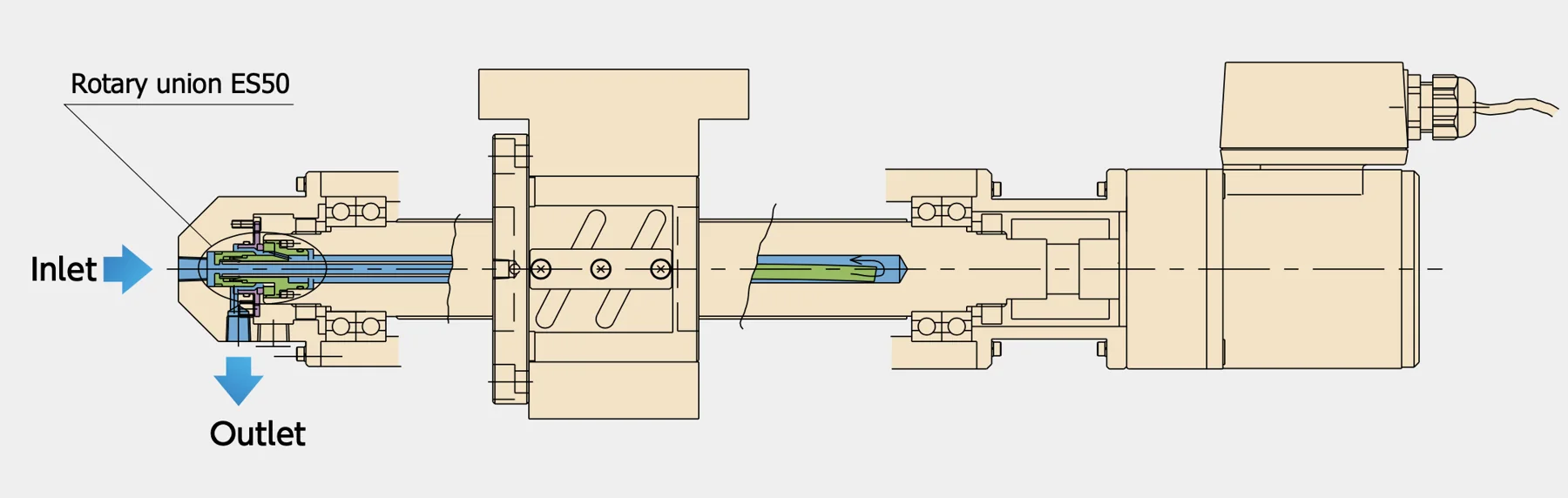

Тот же принцип применяют за пределами шпинделя. Например, циркуляция теплоносителя внутри ШВП ограничивает изменение её длины и тем самым снижает температурную ошибку позиционирования.
Почему иногда нужен нагрев
При холодном запуске массивные детали станка и шпинделя могут быть значительно холоднее расчётной рабочей температуры. Если сразу начать высокоточную обработку, геометрия будет уходить по мере прогрева.
Редкий контур нагрева или чиллер с функцией подогрева заранее выводит узел в рабочий диапазон и затем удерживает его. Это особенно полезно при низкой температуре в цехе, длительных простоях и высоких требованиях к повторяемости размера.
Таким образом, отвод тепла и его подвод — два режима одной системы управления температурой. Термин «контур охлаждения» удобен в быту, но он не должен подталкивать к ошибочной установке минимально возможной температуры.
Как устроена рубашка

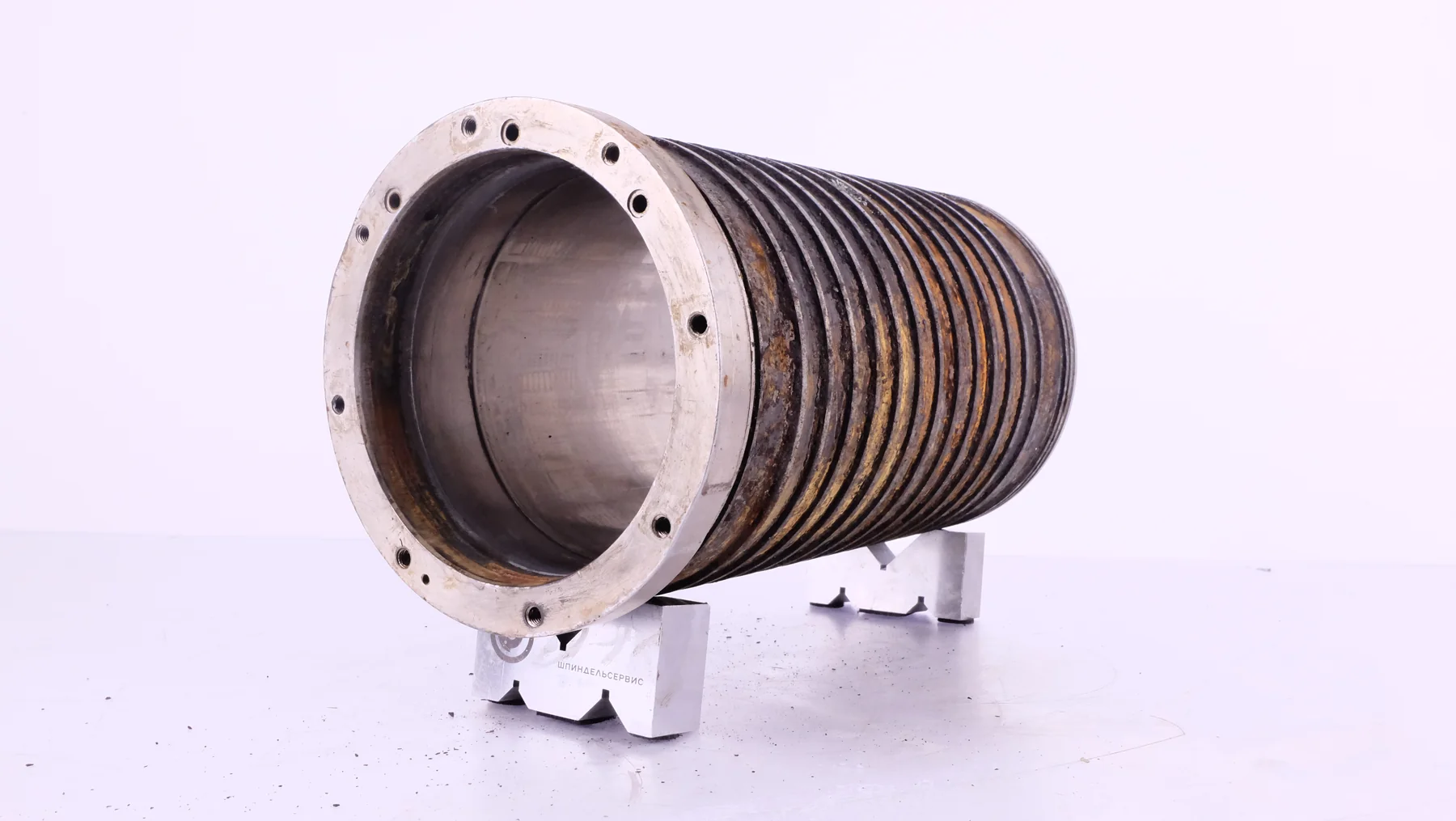

Распространённая конструкция состоит из внутреннего корпуса с винтовой канавкой и наружной цилиндрической оболочки. После сборки между ними образуется длинный спиральный канал. Теплоноситель входит с одной стороны, проходит вокруг корпуса, принимает тепло и возвращается в чиллер.
Спираль увеличивает длину пути и делает омывание поверхности более равномерным. Альтернативный вариант — несколько продольных цилиндрических каналов, соединённых на торцах. Его проще изготовить, но распределение потока и температуры может быть менее равномерным.

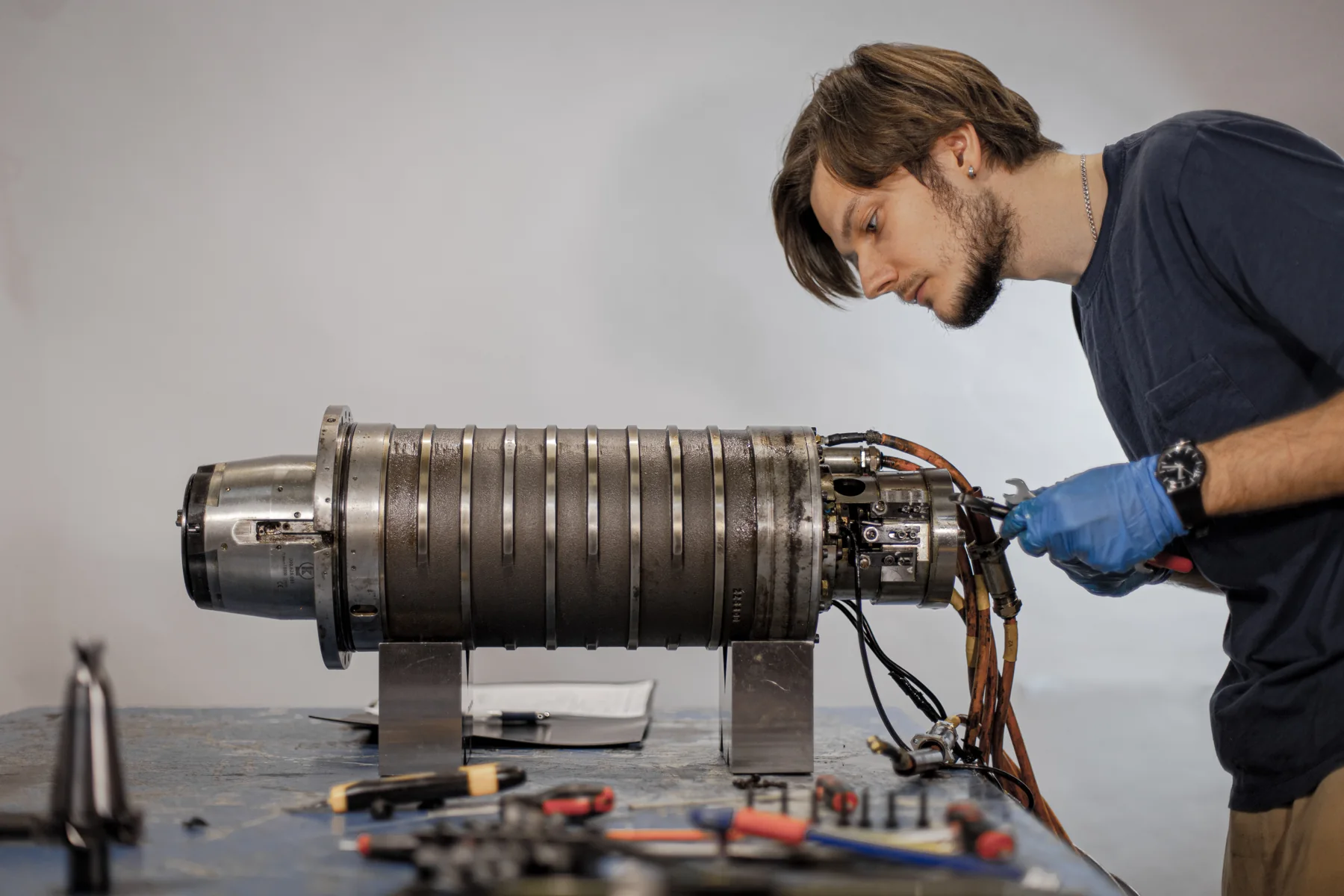

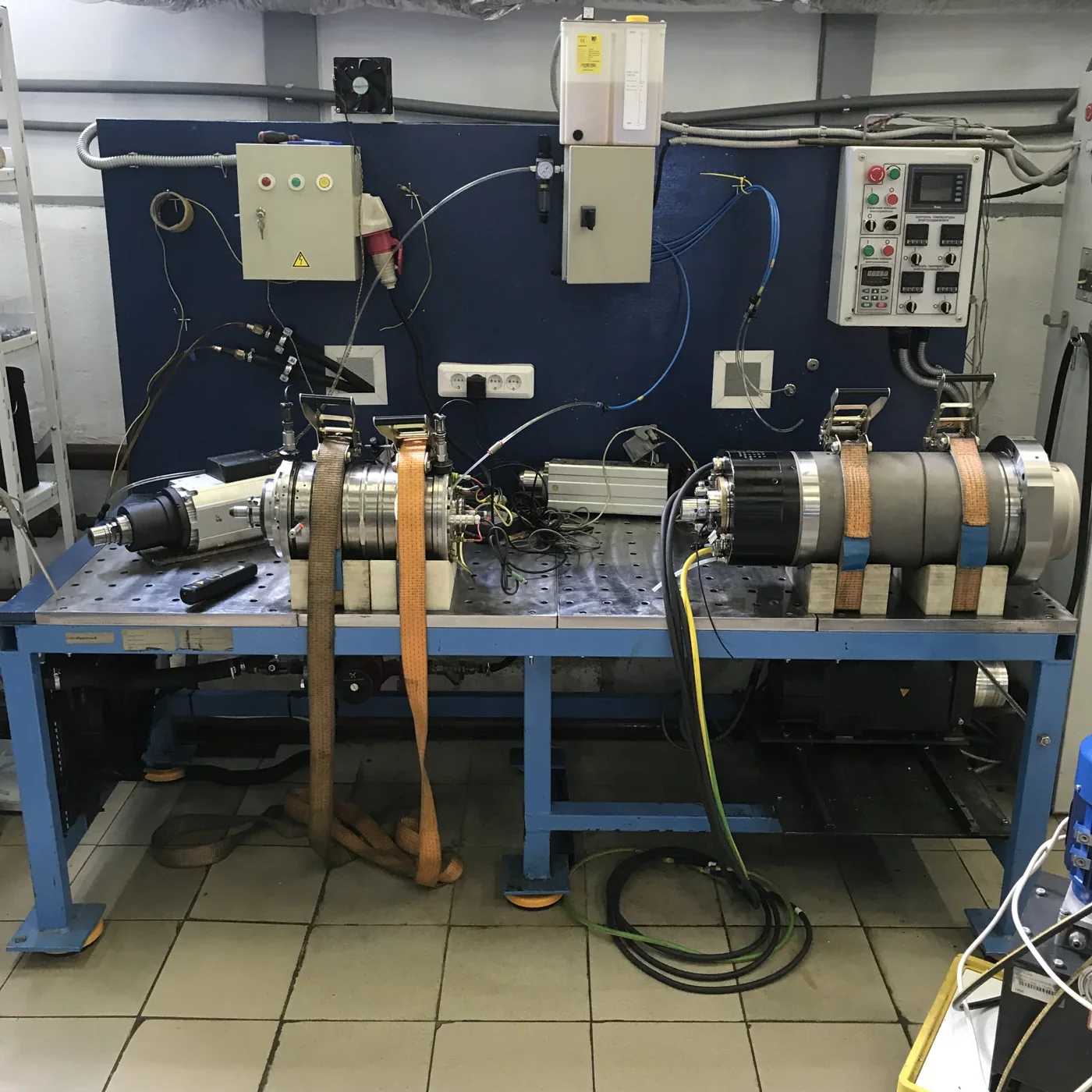

Рубашка бывает конструктивно открытой до установки внешнего корпуса или выполненной как закрытая сборочная единица. В обоих случаях критичны герметичность разделительных перемычек, состояние уплотнений и отсутствие застойных зон.
Чиллер не должен «морозить» шпиндель
Чиллер отводит из теплоносителя избыточное тепло и возвращает жидкость в контур с управляемой температурой. Настройка должна учитывать температуру воздуха в цехе и требования изготовителя конкретного шпинделя.
Практическое правило — поддерживать теплоноситель около температуры окружающей среды или немного выше неё. Например, в материалах по эксплуатации используется ориентир температура цеха +1 °C. Это не универсальная уставка: приоритет всегда имеют паспорт шпинделя, условия процесса и расчёт точки росы.
В инструкции Franz Kessler для одного из шпинделей указан оптимальный диапазон теплоносителя на входе 20–25 °C при температуре помещения 18–30 °C. Эксплуатация за границами, указанными изготовителем, недопустима.
Конденсат — результат переохлаждения
Если поверхность шпинделя холоднее точки росы окружающего воздуха, на ней выпадает вода. Влага может оказаться внутри корпуса, на обмотках и разъёмах, вызвать снижение сопротивления изоляции, коррозию и отказ мотора.
Поэтому нельзя бездумно снижать уставку чиллера ради «лучшего охлаждения». Система должна стабилизировать температуру без перехода через точку росы. При изменении температуры и влажности в цехе безопасная уставка тоже может измениться.
Требования к теплоносителю
Обычная вода не является готовым теплоносителем. Чистая вода без подходящих присадок способна вызывать коррозию, биологическое загрязнение, разрушение уплотнений и образование отложений.
Рабочую смесь готовят по инструкции производителя шпинделя и концентрата. Как правило, основой служит подготовленная или дистиллированная вода и совместимый компонент с ингибиторами коррозии, защитой от микроорганизмов и требуемыми низкотемпературными свойствами.
Проверяют:
- химический состав и концентрацию;
- совместимость со сталью, чугуном, алюминием, эластомерами и пластиками контура;
- pH, проводимость и жёсткость — если они нормируются;
- отсутствие осадка, масла и биологического загрязнения;
- срок службы смеси и периодичность замены.
В приложенной инструкции Kessler для конкретного изделия приведены ориентиры pH 8,5–9,5, проводимость не более 700 мкСм/см и общая жёсткость 5–30 °dH. Эти значения нельзя автоматически переносить на любой шпиндель — нужно сверяться с его документацией.
Не следует смешивать разные концентраты без подтверждённой совместимости. Также опасны оцинкованные и некоторые медьсодержащие элементы в контуре с гликолем: возможна электрохимическая коррозия.
Расход, давление и фильтрация
Даже правильный теплоноситель не обеспечит термостабилизацию без достаточной циркуляции. Слишком малый расход создаёт локальный перегрев, а чрезмерное давление нагружает уплотнения и может открыть внутреннюю утечку.
В практических системах шпинделей встречаются:
- давление порядка 2–3 бар;
- объёмный расход порядка 5–15 л/мин;
- фильтрация до 100 мкм или тоньше.
Это ориентиры, а не единый норматив. Значения берут из паспорта конкретного узла. Например, в приложенной инструкции Kessler указано максимальное давление 4 бар, а требуемый расход определяется таблицей подключений.
Фильтр контролируют регулярно. Рост перепада давления, уменьшение расхода или загрязнение элемента означают, что рубашка уже может получать недостаточный поток.
Воздух в контуре
После подключения, ремонта или замены теплоносителя систему необходимо развоздушить. Воздушная пробка уменьшает живое сечение, нарушает циркуляцию и создаёт локальные зоны с плохим теплообменом.
Контур заполняют в предусмотренном положении, открывают точку развоздушивания, запускают циркуляцию и закрывают её после устойчивого выхода жидкости без пузырьков. Затем проверяют уровень, расход и герметичность. Порядок операции должен соответствовать инструкции производителя.
Герметичность и контроль утечки

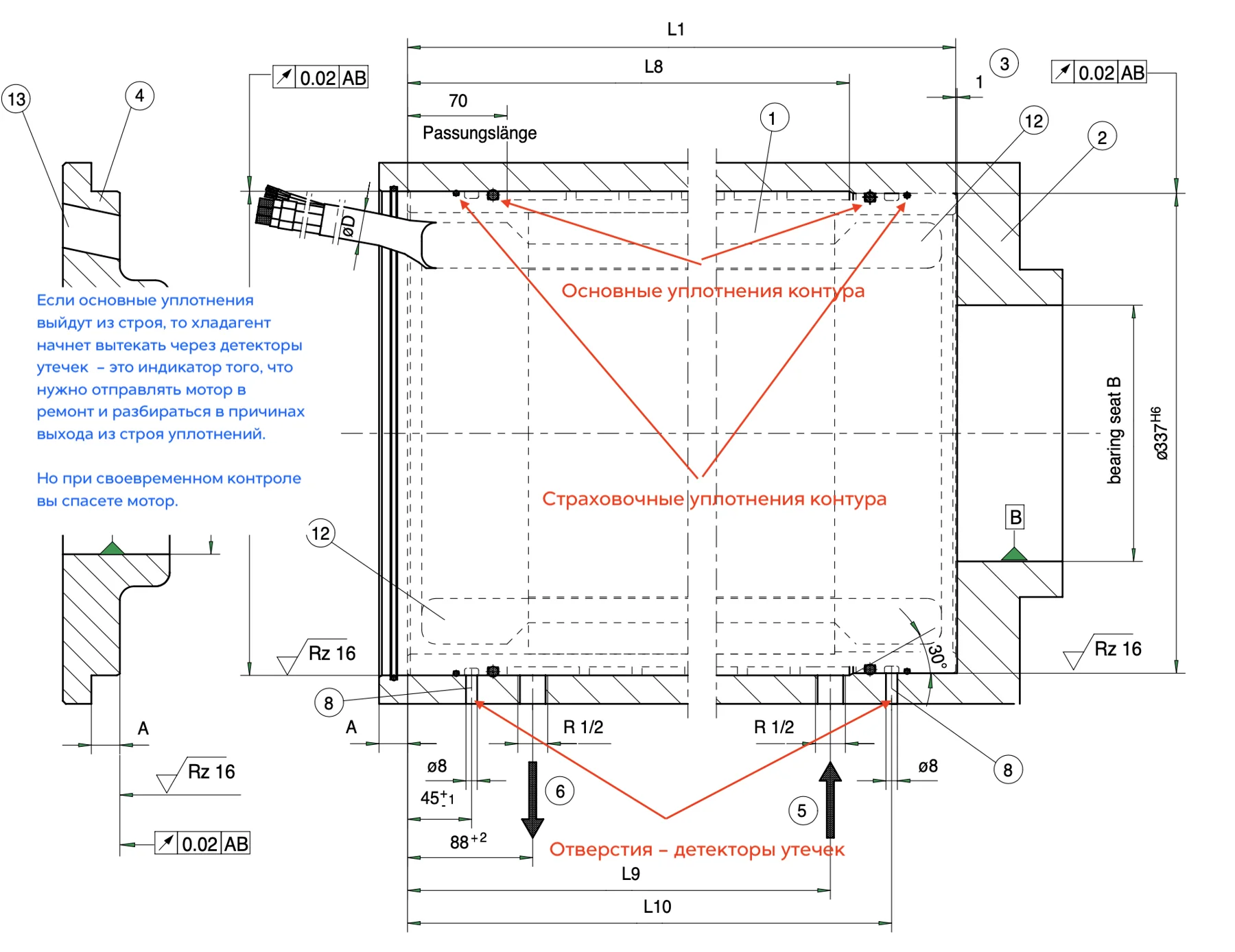

Внешнюю течь обычно можно заметить, внутренняя опаснее: жидкость способна попасть к мотору, подшипникам или измерительной системе. Поэтому некоторые изготовители устанавливают дренажные полости и датчики, которые обнаруживают утечку до тяжёлого повреждения.
Сигнал такого датчика нельзя отключать как «ложную аварию» без проверки. Он может быть единственным предупреждением о разрушении уплотнения рубашки.
Что происходит при неправильной эксплуатации

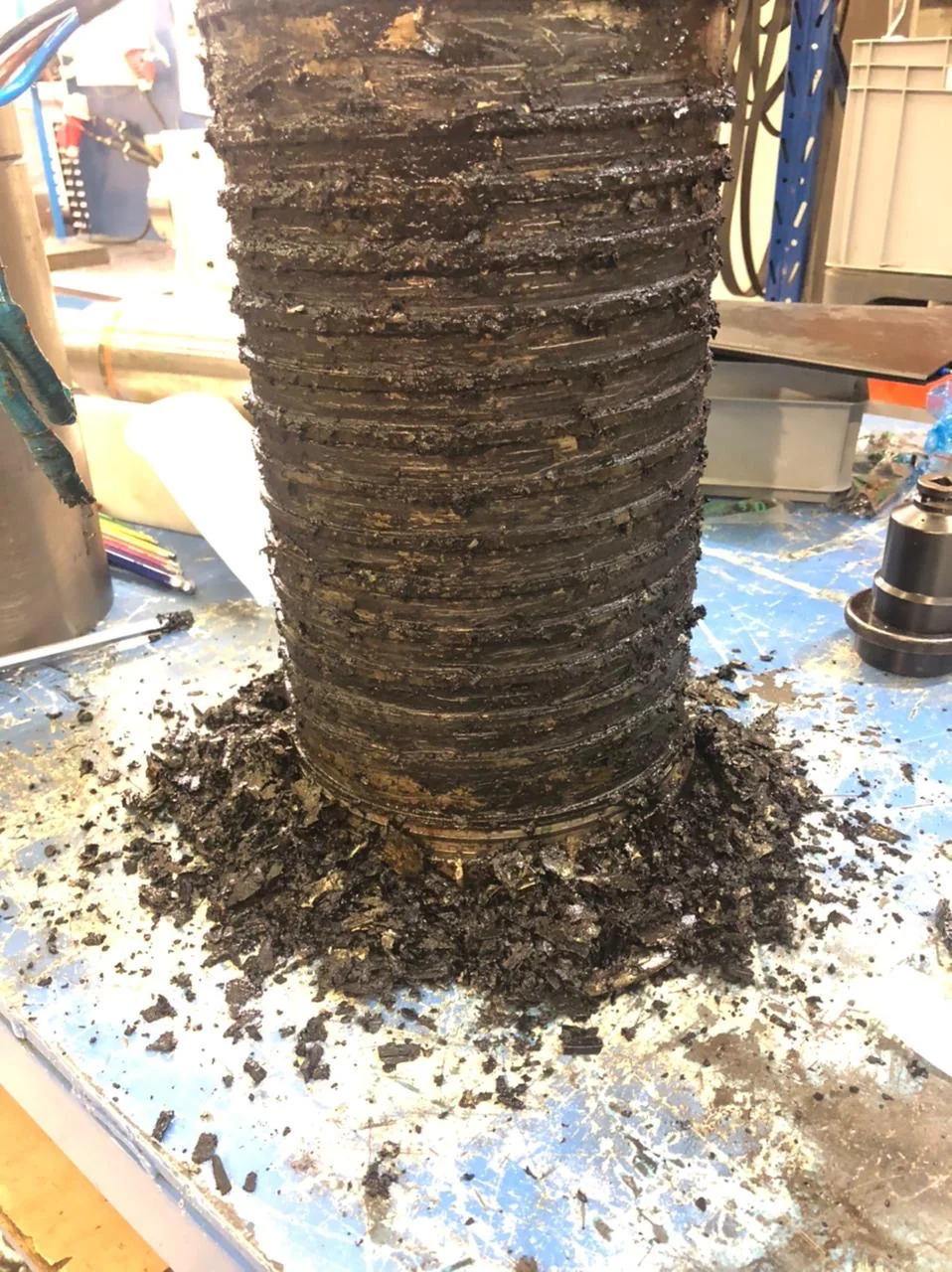

Загрязнённый или несовместимый теплоноситель постепенно оставляет отложения в каналах. Проходное сечение уменьшается, расход падает, распределение температуры становится неравномерным. Чиллер при этом может показывать нормальную температуру в баке, хотя отдельная зона шпинделя уже перегревается.

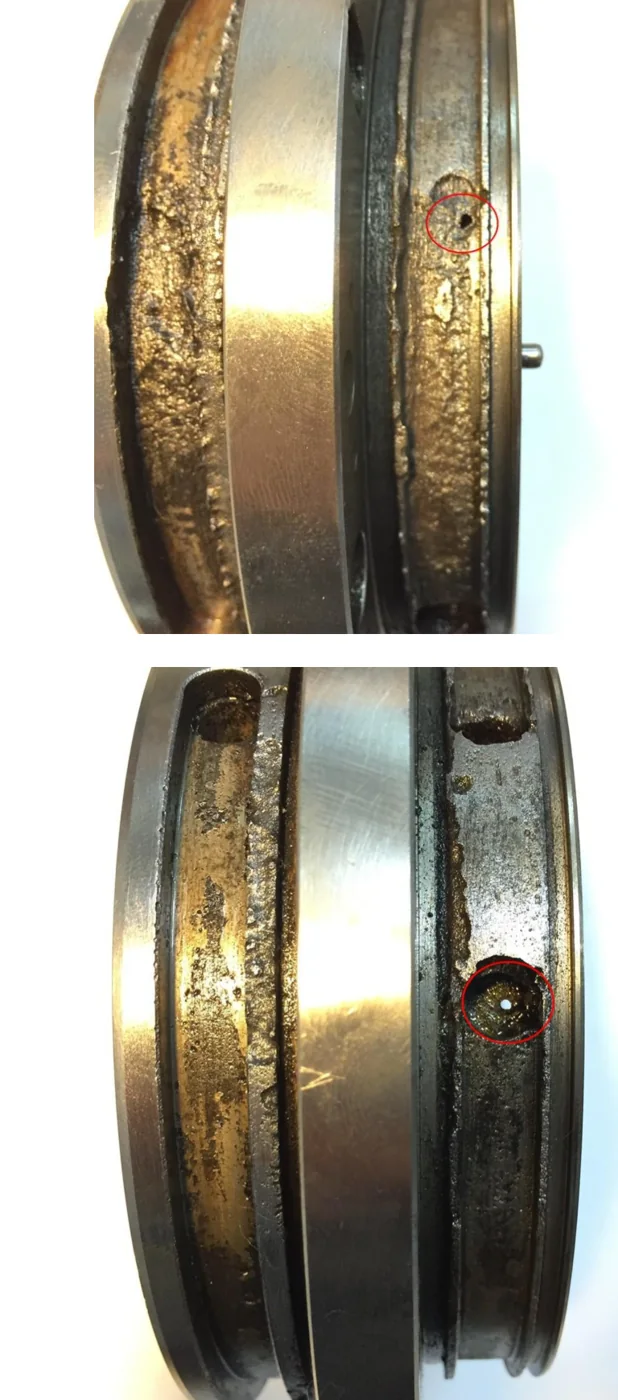

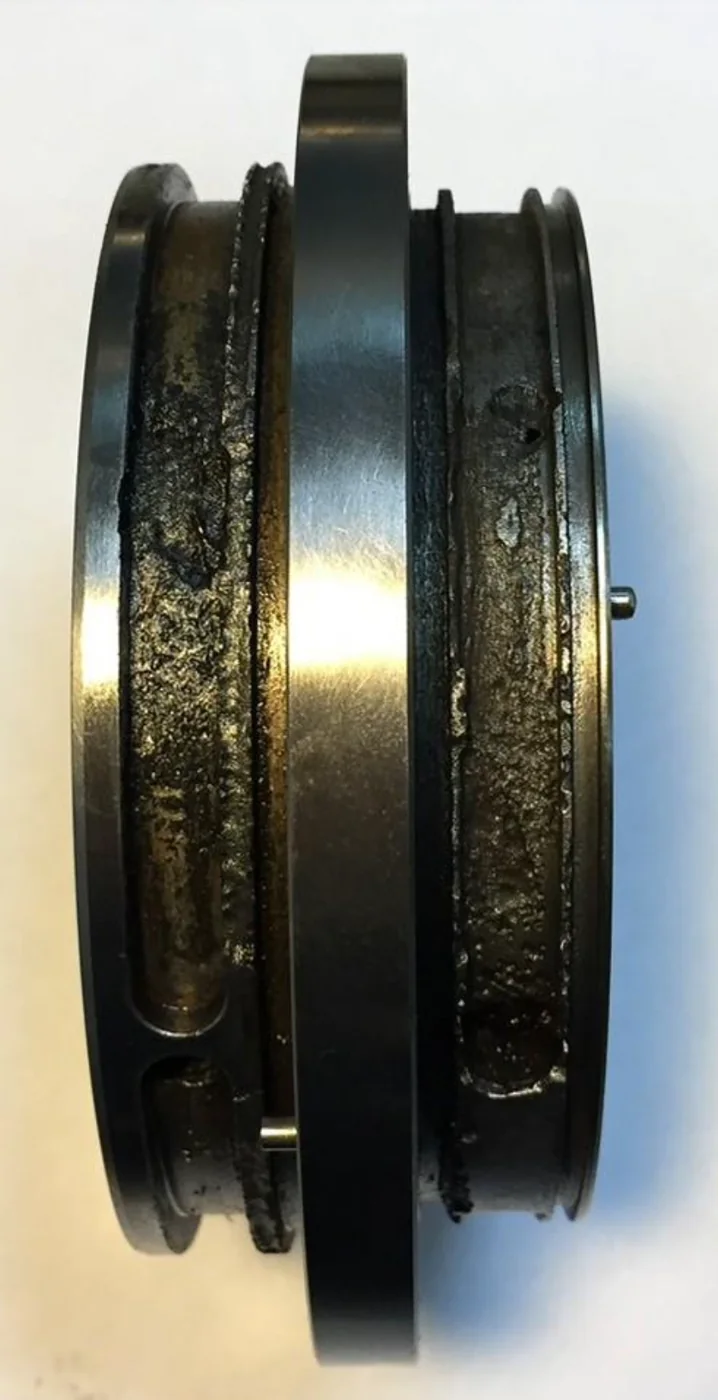

Коррозия разрушает поверхность канала и перемычки. Продукты коррозии дополнительно забивают контур, а сквозное повреждение приводит к внутренней утечке.
В тонких каналах гидростатических систем последствия загрязнения проявляются особенно быстро: отложения меняют сопротивление дросселирующих участков и нарушают работу опоры.
Типовые причины неисправностей
- Неправильный теплоноситель или вода без присадок
- Смешивание несовместимых составов
- Слишком низкая уставка и образование конденсата
- Недостаточный расход из-за фильтра, насоса или пережатого шланга
- Воздушная пробка после обслуживания
- Отложения и биологическое загрязнение
- Коррозия корпуса и рубашки
- Избыточное давление
- Разрушение уплотнений
- Перепутанные вход и выход при направленном контуре
- Игнорирование датчика утечки
- Общий чиллер, не обеспечивающий нужный режим при одновременной работе нескольких потребителей
Что контролировать при эксплуатации
Еженедельный эксплуатационный осмотр может включать:
- уровень и внешний вид теплоносителя;
- температуру воздуха, уставку и фактическую температуру подачи;
- давление и расход;
- состояние фильтра и перепад на нём;
- наличие пузырьков, пены и следов течи;
- сообщения датчика утечки;
- необычный рост температуры мотора и подшипников.
Периодически проверяют концентрацию, pH и другие параметры, предусмотренные производителем жидкости, промывают систему утверждённым способом и заменяют теплоноситель по регламенту.
Проверка после ремонта
Перед возвратом шпинделя в работу необходимо:
- выполнить опрессовку безопасным для конструкции давлением;
- подтвердить отсутствие внешней и внутренней утечки;
- промыть контур и установить чистый фильтр;
- заполнить его совместимым теплоносителем;
- полностью удалить воздух;
- измерить расход на каждом отдельном контуре;
- проконтролировать входную и выходную температуру;
- проверить датчики температуры и утечки;
- провести прогон ступенями и оценить стабилизацию температуры во времени.
Главный критерий исправности — не минимальная температура и не холодный корпус. Исправная система выводит шпиндель в расчётный тепловой режим и удерживает его без локального перегрева, конденсата и температурного дрейфа.
