Разгрузка в шпинделе — это не уменьшение полезного усилия фиксации инструмента. Её задача — изменить путь замыкания сил так, чтобы большая кратковременная или постоянная нагрузка не проходила через чувствительный элемент: шпиндельные подшипники, пакет тарельчатых пружин или контактную пару подшипника.

Под одним словом «разгрузка» скрываются три разных инженерных решения:

  • опора вала на время разжима инструмента, защищающая шпиндельные подшипники;
  • механический замок, снимающий постоянную нагрузку с пружин системы фиксации;
  • управляемая компенсация осевой силы и преднатяга подшипников при работе шпинделя.

Важно не смешивать эти механизмы: у них разные задачи, циклы работы и признаки неисправности.

Узел разгрузки вала OTT-JAKOB
Узел разгрузки вала OTT-JAKOB

Зачем разгружать шпиндель при смене инструмента

В рабочем состоянии инструмент удерживается пакетом тарельчатых пружин. Чтобы освободить оправку, гидравлический или пневматический цилиндр нажимает на тягу и сжимает пружины. Чем крупнее интерфейс и выше требуемое усилие зажима, тем больше сила разжима.

В жёстких системах SK50, HSK100 и HSK125 это уже значительная осевая нагрузка. Если отдельной разгрузки нет, силовая цепь выглядит так:

цилиндр → тяга и пакет пружин → вал шпинделя → подшипники → корпус.

В этот момент подшипниковая опора воспринимает не рабочую силу резания, а реакцию исполнительного механизма. Повторяющиеся импульсы могут изменить преднатяг, оставить вмятины на дорожках качения, ускорить усталость контакта и ухудшить точность шпинделя.

Как меняется силовая цепь с разгрузкой

Разгрузочный механизм перед ходом цилиндра захватывает вал или упирается в предусмотренный бурт. Реакция замыкается через неподвижную опору непосредственно на корпус узла:

цилиндр → тяга → опора разгрузки → корпус.

Подшипники остаются в силовой цепи вращения и резания, но практически исключаются из кратковременной цепи разжима. Именно это и означает выражение «поймать вал» перед сжатием пружин.

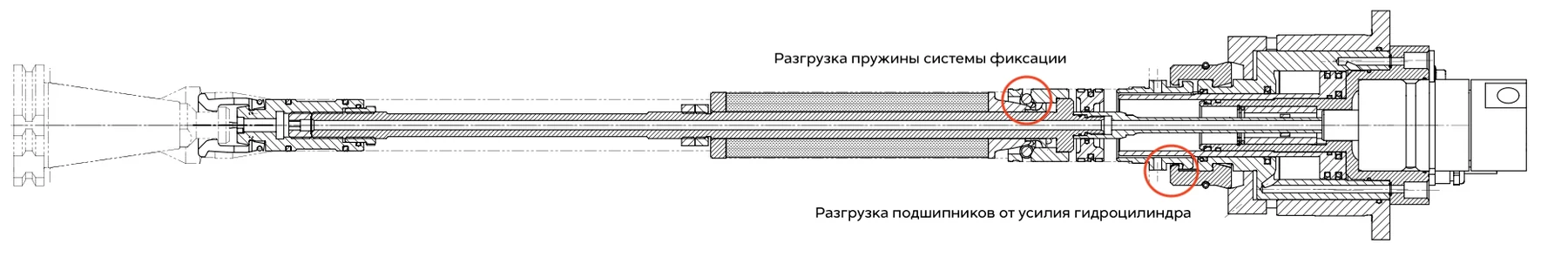

Принцип замыкания усилия через разгрузочную опору
Принцип замыкания усилия через разгрузочную опору

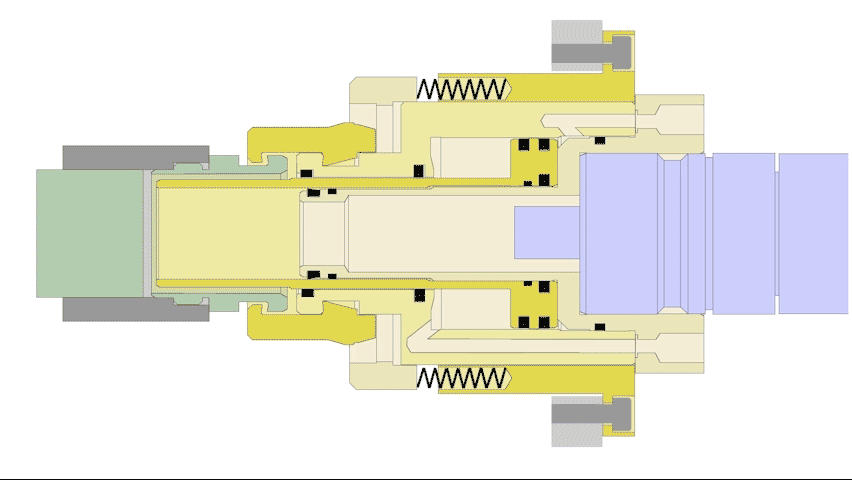

На анимации видно, как подвижная часть сначала создаёт опору для вала, а затем исполнительный поршень перемещает тягу.

Анимация работы механизма разгрузки
Анимация работы механизма разгрузки

Типовая последовательность смены инструмента

Разгрузка должна работать как часть автоматического цикла, а не как самостоятельный привод.

  1. Шпиндель полностью останавливается и, если требует конструкция, ориентируется по углу.
  2. Механизм разгрузки подводится к валу или к опорному бурту.
  3. Датчик подтверждает рабочее положение разгрузки.
  4. Только после этого цилиндр сжимает пакет пружин и освобождает инструмент.
  5. Система подтверждает положение «разжато», после чего манипулятор меняет оправку.
  6. Цилиндр возвращается, пружины создают усилие зажима, а датчики подтверждают фиксацию.
  7. Разгрузочная опора и шток полностью отходят от вращающихся деталей.
  8. Разрешение на вращение появляется только после подтверждения безопасного зазора.

Эта логика дополняет межблокировки, описанные в статьях о системе фиксации инструмента и цилиндрах шпинделя.

Почему важен зазор после отвода

Во время вращения неподвижная разгрузочная опора не должна касаться вала. Даже лёгкое касание на высокой скорости вызывает нагрев, задиры и перенос металла. Поэтому контролируют не только факт возврата привода, но и реальный остаточный зазор с учётом:

  • осевого перемещения вала;
  • теплового расширения деталей;
  • люфтов и упругих деформаций механизма;
  • допуска датчика и положения его флажка;
  • износа торцов и упоров.

Сигнал датчика сам по себе ещё не доказывает наличие зазора. После ремонта положение механизма проверяют измерением.

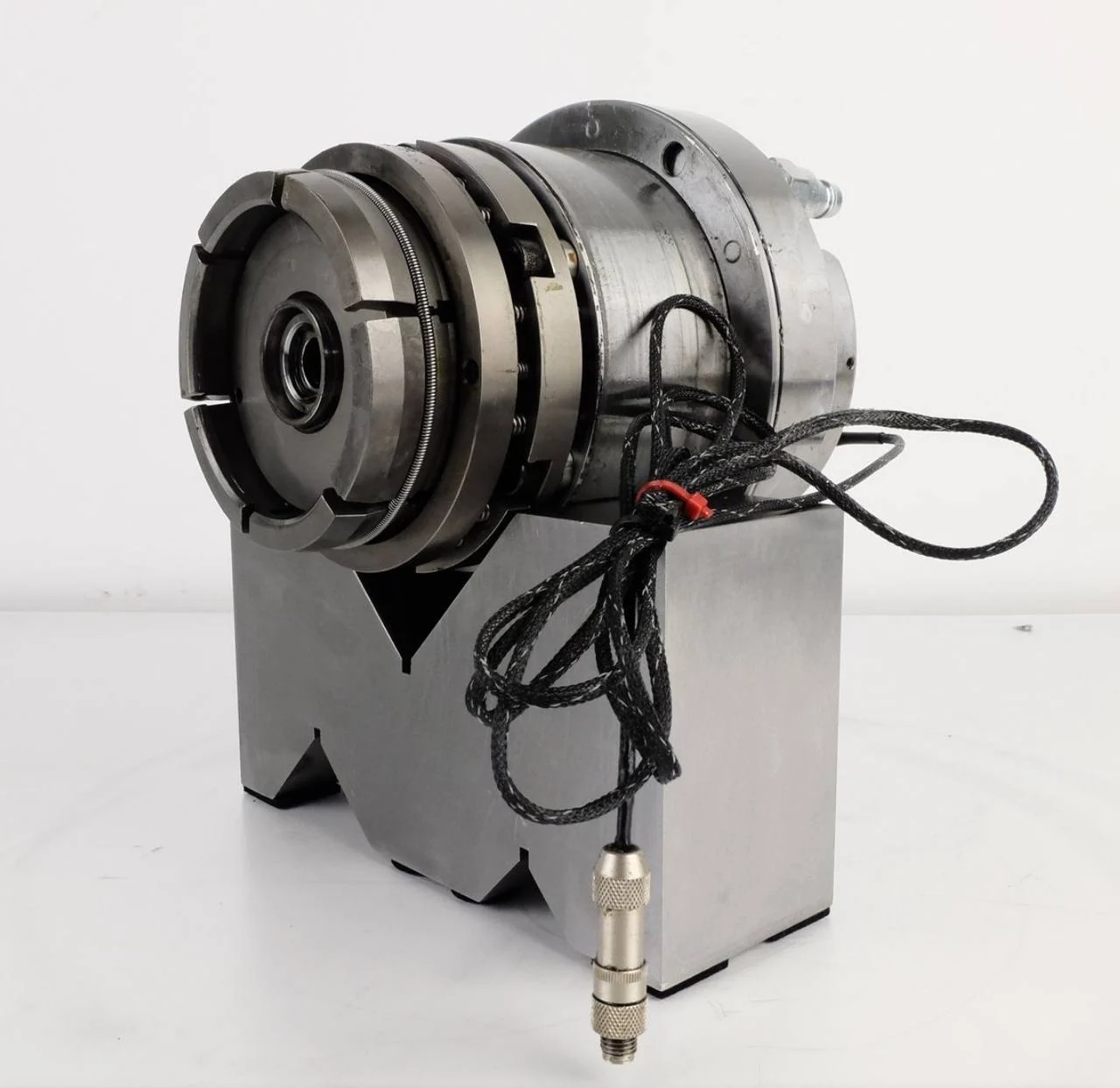

Узел разгрузки и датчики положения
Узел разгрузки и датчики положения

Механическая разгрузка тарельчатых пружин

Вторая разновидность разгрузки относится не к подшипникам, а к пакету пружин. В обычной системе пружины постоянно создают полное усилие зажима. В механизме с замком конечное положение тяги удерживают шарики, ролики или кулачки. После перехода через расчётное положение основную статическую нагрузку принимает геометрически замкнутая пара.

Пружины при этом обеспечивают перемещение и предварительное усилие, но не несут всю рабочую нагрузку непрерывно. Это уменьшает амплитуду их напряжений и увеличивает ресурс пакета.

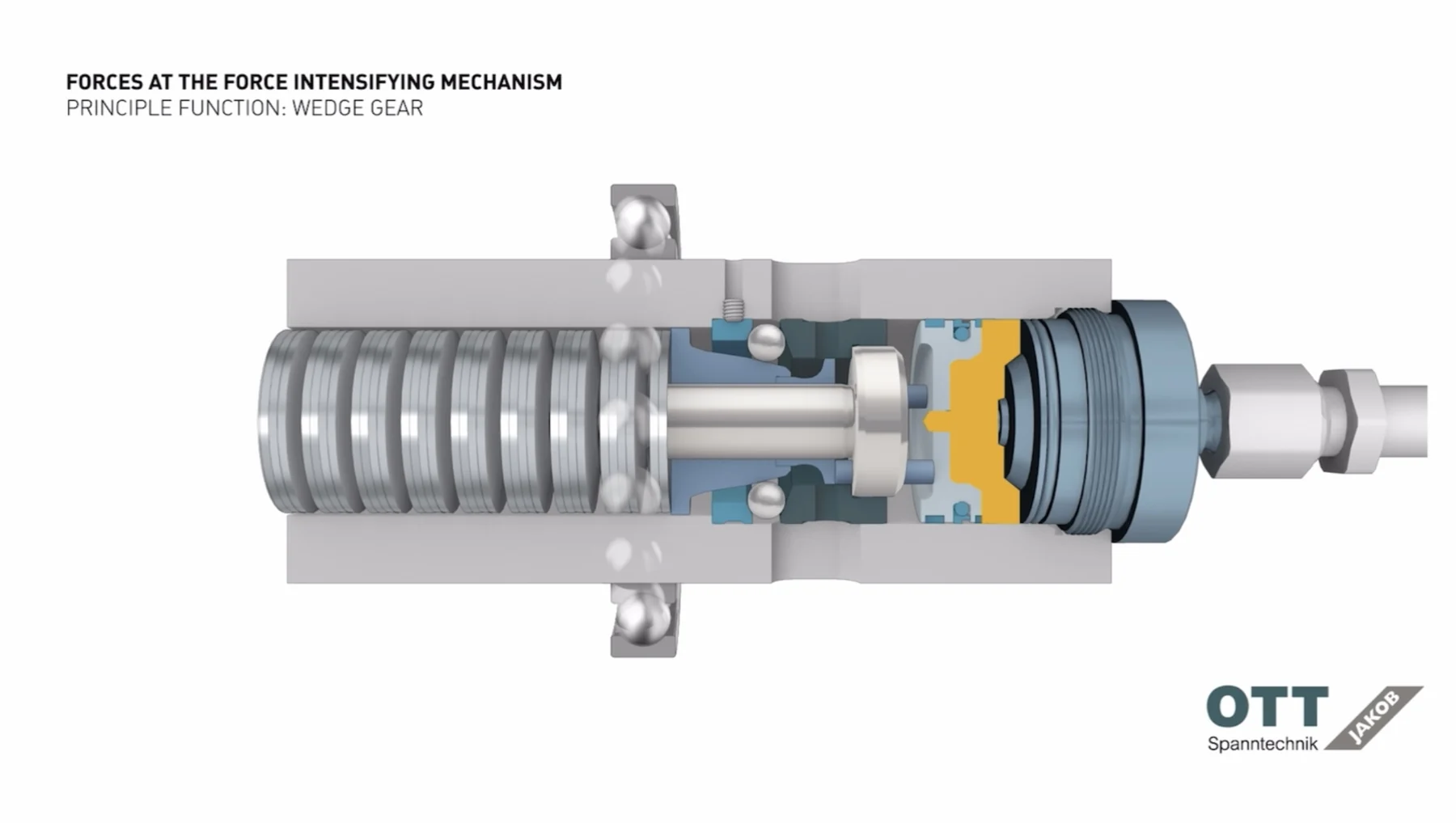

Механизм усиления и фиксации с шариками
Механизм усиления и фиксации с шариками

Разгрузка шариками

Шарики перемещаются по профилированным поверхностям и в конечном положении образуют силовой упор. Такая схема компактна и способна одновременно преобразовывать ход в большое усилие. Для неё критичны состояние дорожек, одинаковый диаметр шариков, смазка и правильное установочное положение.

Разгрузка кулачками

Кулачки или сегменты входят в предусмотренные выемки и передают силу на корпус. Положение должно быть полностью достигнуто: работа на кромке контакта вызывает высокие местные напряжения, смятие и нестабильное усилие зажима.

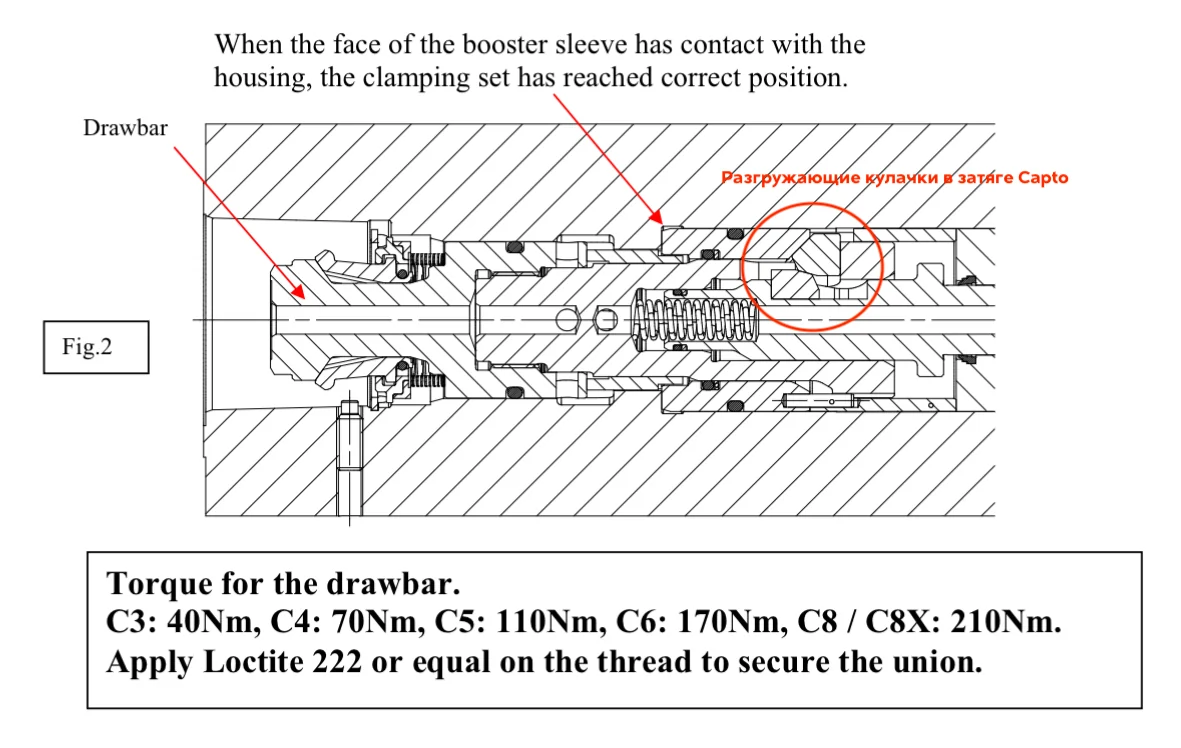

Схема фиксации тяги кулачками
Схема фиксации тяги кулачками

В интерфейсах Capto и других специальных системах механический замок может быть частью единого узла с тягой и усилителем. Поэтому при разборке важно фиксировать порядок колец, шариков, пружин и направляющих — внешне похожие детали могут иметь разные установочные размеры.

Компоненты механизма фиксации Capto C6
Компоненты механизма фиксации Capto C6

Разгрузка подшипников при внешней осевой силе

Третья задача возникает уже во время обработки. Подача смазочно-охлаждающей жидкости через инструмент под высоким давлением создаёт осевую силу: давление действует на эффективную площадь внутренних каналов и подвижных элементов.

При давлении 60 бар и выше эта сила может стать заметной относительно расчётного преднатяга. Она смещает вал, увеличивает нагрузку на одну группу тел качения и разгружает другую. Следствием могут стать изменение жёсткости, нагрев, вибрация и ухудшение точности.

Один из способов компенсации — гидравлическая камера вокруг наружного кольца или упругой втулки подшипниковой опоры. Управляемое давление вызывает малую упругую деформацию посадки и корректирует осевую силу или преднатяг.

Такое решение не является универсальным «усилителем подшипника». Его параметры связаны с геометрией опоры, давлением жидкости через инструмент, частотой вращения и температурой. Ошибочное давление способно не восстановить, а, наоборот, чрезмерно увеличить преднатяг.

Что может выйти из строя

Разгрузочная опора не включилась

Цилиндр начинает разжим до подтверждения опоры, и полное усилие проходит через подшипники. Причиной могут быть заклинивание, недостаточное давление, неверная настройка датчика или ошибка последовательности в ПЛК.

Опора не вышла из зацепления

Система разрешает вращение при касании неподвижной детали. Быстро появляются шум, нагрев, стружка и задиры. Это аварийный режим, поэтому сигнал отвода должен участвовать в разрешении пуска.

Неполное зацепление шариков или кулачков

Нагрузка передаётся через малую площадь. Усилие зажима становится нестабильным, поверхности получают вмятины, а механизм может самопроизвольно выйти из рабочего положения.

Ударное включение цилиндра

Слишком быстрое нарастание давления создаёт импульс даже при исправной разгрузке. Проверяют дросселирование, настройки клапанов, наличие воздуха в гидролинии и пиковое давление.

Загрязнение и потеря смазки

Частицы мешают точному перемещению шариков, роликов и сегментов. Высохшая или неподходящая смазка увеличивает трение, из-за чего датчик может показывать конечное положение раньше, чем сформирован правильный силовой контакт.

Проверка после ремонта

Разгрузочный узел нельзя оценивать только по тому, что инструмент зажимается и освобождается. Полезная последовательность проверки включает:

  1. Сверить сборку, установочные размеры и ход с чертежом изготовителя.
  2. Вручную или на пониженном давлении проверить свободное перемещение всех деталей.
  3. Убедиться, что опора включается раньше рабочего хода разжимного поршня.
  4. Индикатором измерить осевое перемещение вала при повышении давления цилиндра.
  5. Проверить усилие удержания инструмента калиброванным измерителем.
  6. Проверить реальные положения датчиков, а не только состояния входов ПЛК.
  7. Убедиться в полном отводе и наличии зазора до разрешения вращения.
  8. Провести ступенчатый разгон с контролем температуры, вибрации и шума.
  9. Для системы активной компенсации проверить зависимость управляющего давления от давления подачи через инструмент.

В документации OTT-JAKOB из материалов к статье указаны, например, максимальная действующая осевая сила 2100 Н для узла LE95 и отдельные давления зажима и разжима. Эти значения относятся только к показанной конструкции и не должны переноситься на другой шпиндель без расчёта и документации производителя.

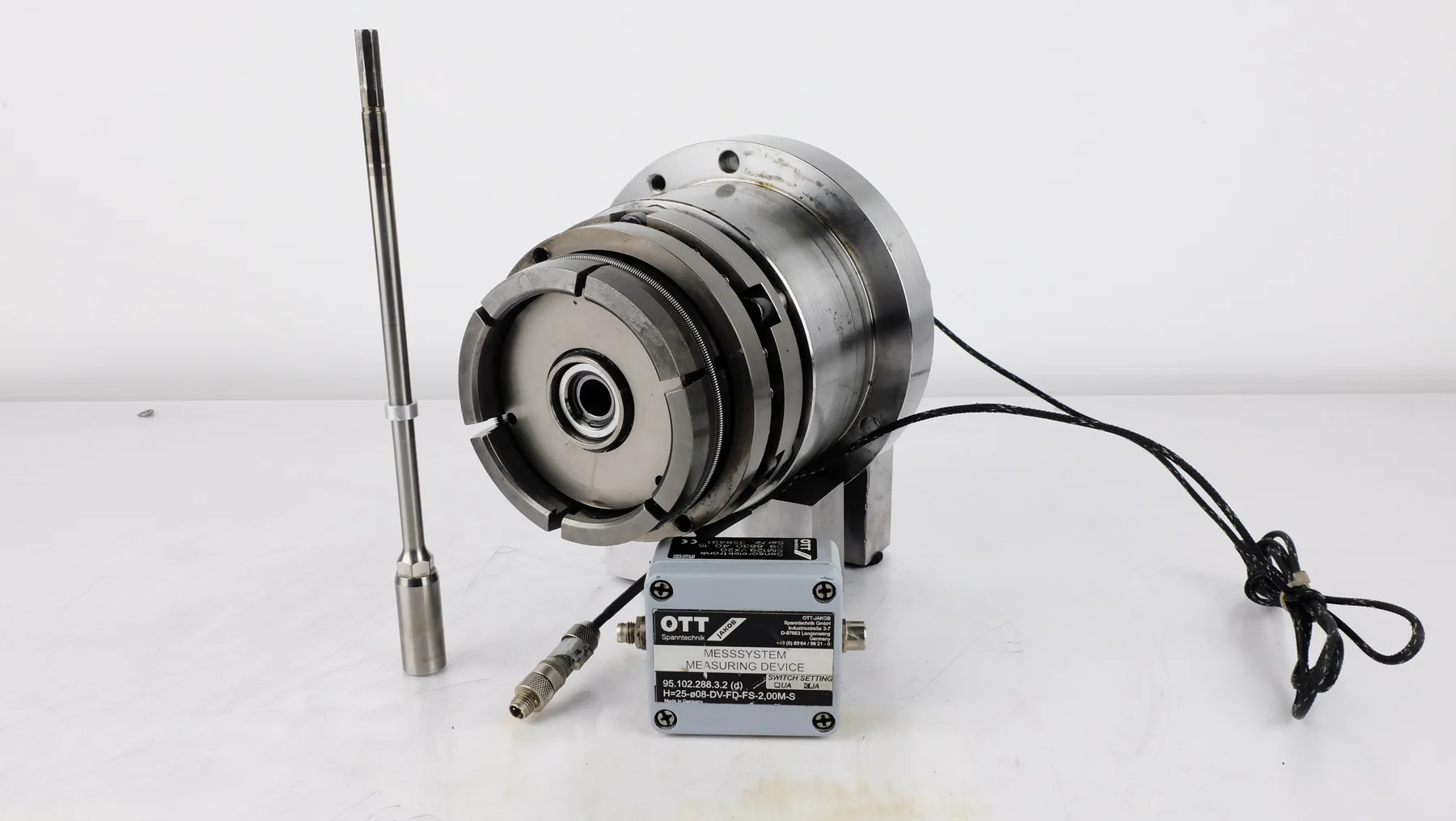

Разгрузочный узел OTT-JAKOB с измерительным штоком
Разгрузочный узел OTT-JAKOB с измерительным штоком

Материалы и чертежи

Материал для скачиванияСкачать схему разгрузочного узла OTT-JAKOB LE95 — PDFМатериал для скачиванияСкачать сборочный чертёж встроенной системы фиксации OTT-JAKOB — PDFМатериал для скачиванияСкачать комплект материалов к статье — ZIP

Главный вывод

Разгрузка — это управление путём силы. При смене инструмента она замыкает реакцию цилиндра через корпус и защищает подшипники. В механическом замке она передаёт постоянное усилие с пружин на шарики или кулачки. В активной подшипниковой опоре она компенсирует внешнюю осевую нагрузку.

Исправная система должна не только создать нужную силу, но и включиться в правильный момент, подтвердить положение и полностью выйти из контакта до начала вращения.
