Измерительная система связывает вращающийся шпиндель с системой управления станка. Колесо энкодера закреплено на валу и несёт измерительную шкалу, а неподвижная считывающая головка преобразует её движение в электрические сигналы.
По этим сигналам привод определяет скорость, направление и угловое положение вала. Исправность измерительной системы влияет не только на индикацию оборотов, но и на качество управления мотором, ориентацию шпинделя и безопасность автоматической смены инструмента.
Для чего шпинделю энкодер
- Ориентировать позиционирующие кулачки перед автоматической сменой инструмента
- Замыкать контур обратной связи по скорости
- Управлять моментом и магнитным полем синхронного мотора
- Выполнять жёсткое нарезание резьбы и синхронизацию с подачей
- Использовать шпиндель как управляемую ось в токарно-фрезерных операциях
- Контролировать останов, направление и фактические обороты
Без энкодера часть шпинделей может работать в разомкнутом контуре, но точность регулирования и доступные режимы будут ограничены. Для синхронных моторов корректная обратная связь по положению ротора особенно важна.
Из чего состоит система
Измерительная система включает два базовых элемента:
- Колесо, кольцо или лента со множеством равномерных меток и отдельной референсной меткой
- Считывающая головка, закреплённая на неподвижной части шпинделя
Обычно система расположена в задней части шпинделя. Колесо вращается вместе с валом, а головка устанавливается с заданными радиальным, осевым и угловым зазорами.
Как определяется положение
Простейший тахометр имеет одну метку: количество её прохождений за минуту равно частоте вращения. Энкодерное колесо содержит множество меток по всей окружности — например 128, 256 или 512. Чем больше периодов считывается за оборот, тем выше исходное угловое разрешение.
Электроника может интерполировать аналоговые сигналы между соседними метками и получать значительно больше отсчётов, чем физически нанесено на колесо. Поэтому количество зубьев нельзя напрямую считать итоговой разрешающей способностью всей системы.
Референсная метка

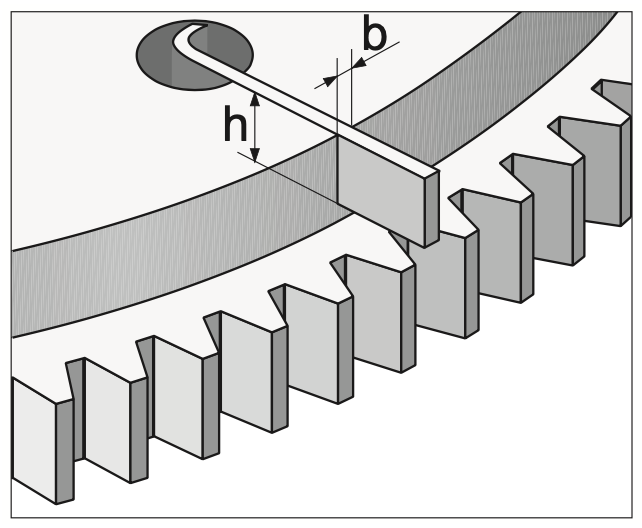

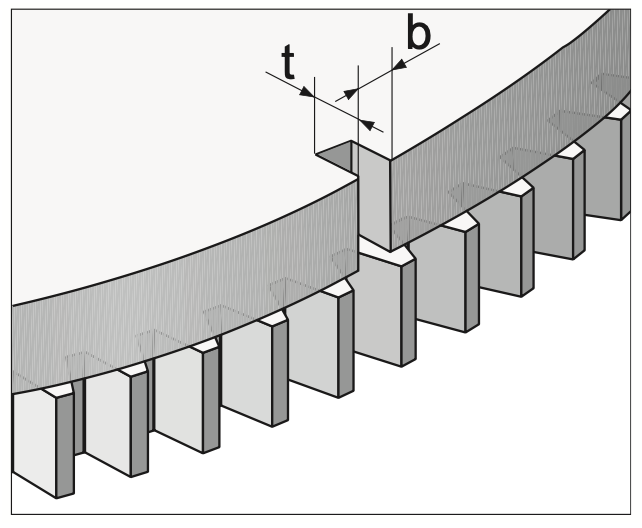

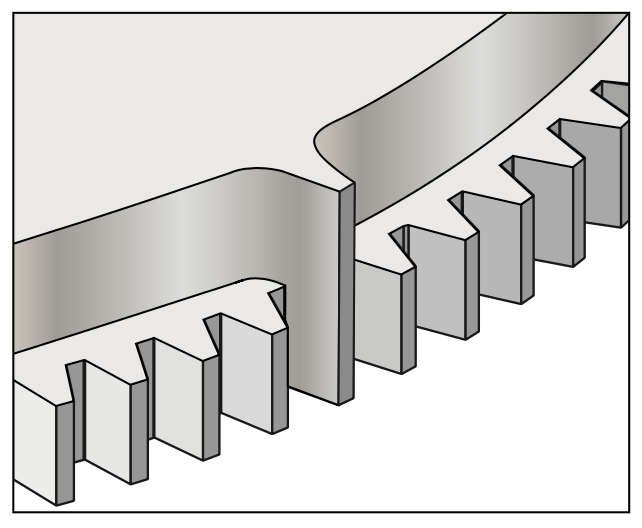

Повторяющиеся метки дают относительное перемещение, но не сообщают абсолютный угол. Для начала отсчёта на колесе предусматривают уникальный референс: отдельную впадину, пропущенный или увеличенный зуб, выступающий флаг либо специальную магнитную или оптическую метку.
При поиске ориентации шпиндель медленно поворачивается до обнаружения референса. После этого ЧПУ знает положение кулачков и может довернуть вал в заданный угол для смены инструмента.
Инкрементальные и абсолютные системы
В инкрементальной системе обычные метки одинаковы. После включения она измеряет приращение положения, а для восстановления единого углового нуля выполняется поиск референсной метки, если этого требует функция станка.
В абсолютной системе каждой позиции соответствует уникальный код. Положение доступно сразу после подачи питания, без предварительного поиска референса. Такие системы особенно важны на линейных и поворотных осях, но встречаются и в сложных шпиндельных приводах.

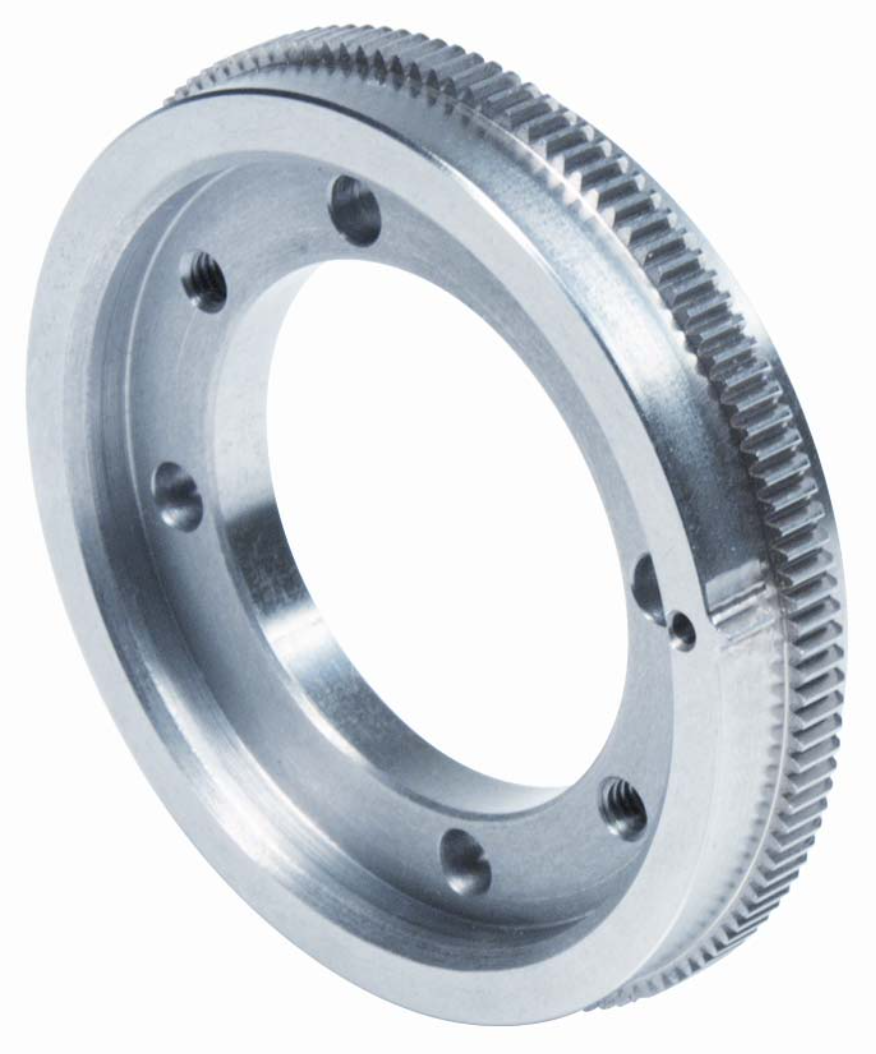

Зубчатые колёса
Механическое зубчатое колесо — простое и надёжное решение. Головка реагирует на чередование зуба и впадины. Система хорошо переносит промышленную среду, а состояние шкалы можно оценить визуально.
Ограничение связано с изготовлением большого числа мелких зубьев на малом диаметре и с предельной скоростью. На высокой частоте прохождения зубьев геометрическая погрешность, биение и характеристики головки начинают сильнее влиять на сигнал.

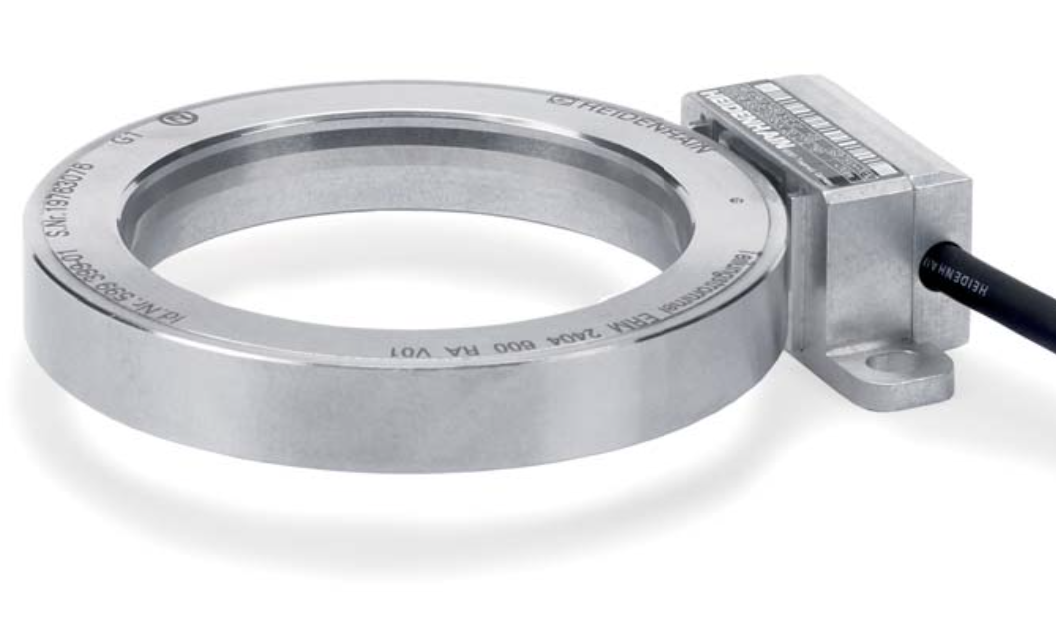

Магнитные колёса
На магнитной шкале метки создаются чередованием северных и южных полюсов. Это позволяет получить большое число периодов без изготовления миниатюрных механических зубьев.
Магнитная система устойчива к маслу и загрязнениям и способна формировать стабильный сигнал на высокой скорости. При этом шкала чувствительна к внешним магнитным полям, локальному размагничиванию, ударам и перегреву.
При работе с магнитным колесом:
- Используют размагниченный инструмент
- Не кладут колесо на рабочую радиальную поверхность
- Не подносят сильные магниты и намагниченные детали
- Не применяют ударный монтаж и неконтролируемый нагрев
- Соблюдают температурный предел изготовителя; значение около 140 °C нельзя считать универсальным для всех шкал

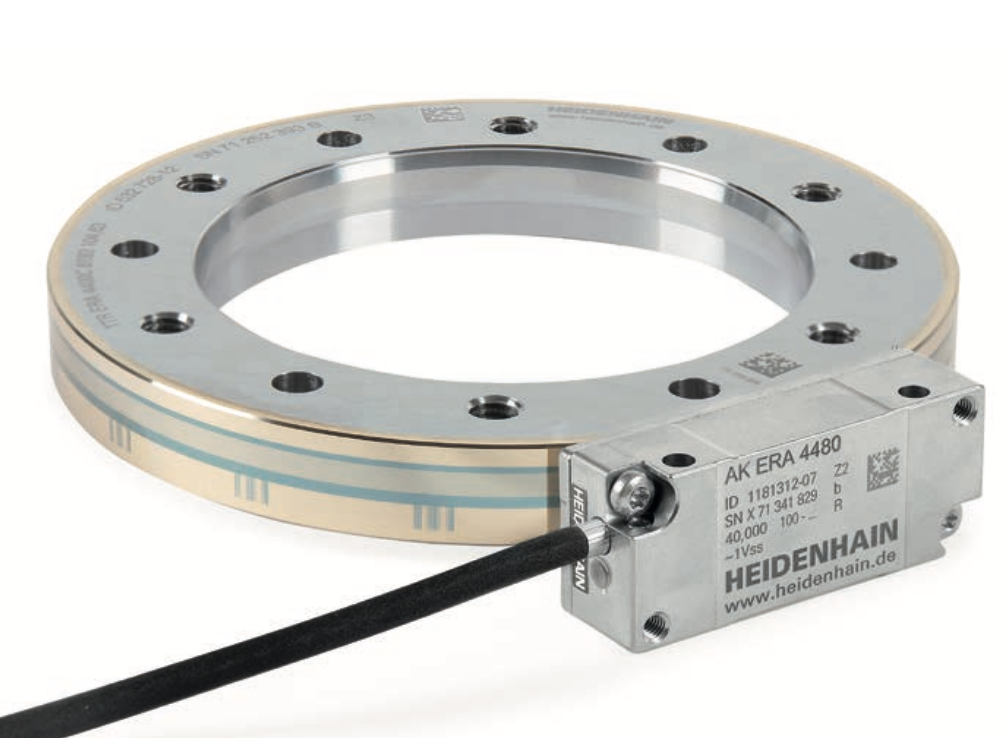

Оптические колёса
Оптическая шкала состоит из чередующихся прозрачных и непрозрачных либо светлых и тёмных участков. Она обеспечивает высокое разрешение и качество сигнала, но требует чистоты и бережного обращения.
Загрязнение, царапина, конденсат или неправильный зазор могут заметно снизить амплитуду сигнала. Тонкие стеклянные или составные кольца хрупкие — их нельзя поддевать металлическим инструментом или нагружать перекосом.
Перфорированные ленты и большие диаметры
На крупных кольцах и поворотных осях шкалу можно выполнить в виде интегрированной перфорированной или структурированной ленты. Такой подход позволяет создать измерительную окружность большого диаметра и встроить её непосредственно в подшипниковый или поворотный узел.
Аналоговые сигналы sin/cos
Распространённый аналоговый интерфейс — 1 Vpp, также обозначаемый 1 Vss. Головка формирует синусный и косинусный дифференциальные каналы, сдвинутые примерно на 90 электрических градусов, а также отдельный референсный сигнал.
Типичная проводка включает пары sin+/sin−, cos+/cos−, ref+/ref− и питание. Сервоусилитель оценивает амплитуду, фазу и смещение сигналов, интерполирует их и вычисляет положение.
При диагностике проверяют:
- Амплитуду обоих каналов
- Разницу амплитуд sin и cos
- Фазовый сдвиг и форму окружности Лиссажу
- Постоянное смещение относительно нуля
- Стабильность сигнала по всему обороту
- Амплитуду и положение референсного импульса
TTL и цифровые интерфейсы
TTL-энкодер выдаёт дискретные квадратурные каналы A и B, обычно в дифференциальном стандарте, и референс Z. Логические переходы уже сформированы электроникой головки.
В цифровых системах данные передаются по протоколу — например EnDat или DRIVE-CLiQ. В зависимости от системы могут передаваться абсолютное положение, идентификация датчика, параметры, диагностические значения и сообщения об ошибках.
Для эксплуатации цифровой интерфейс удобен, но ремонт требует совместимого прибора, кабеля и адаптера. Осциллографом нельзя полноценно расшифровать закрытый или сложный цифровой протокол так же, как аналоговый sin/cos.
Монтаж колеса
Колесо должно быть установлено без перекоса, загрязнений и ударной нагрузки. Сначала очищают и проверяют посадочную поверхность, затем контролируют осевое положение и радиальное биение.
В практических рекомендациях часто встречается требование радиального биения не более 0,02 мм. Точный допуск необходимо брать из документации конкретного колеса и головки. Биение периодически меняет рабочий зазор, поэтому амплитуда сигнала начинает пульсировать один раз за оборот.
Синхронный мотор и коммутационный ноль
Для синхронного мотора одной механической установки недостаточно. Электрический ноль энкодера должен быть согласован с магнитным полем ротора. После снятия или перестановки колеса может потребоваться определение коммутационного угла, идентификация и адаптация мотора.
Неверная фазировка способна вызвать повышенный ток, плохой момент, рывок при запуске, нагрев или аварию привода даже при визуально правильных сигналах энкодера.
Установка считывающей головки

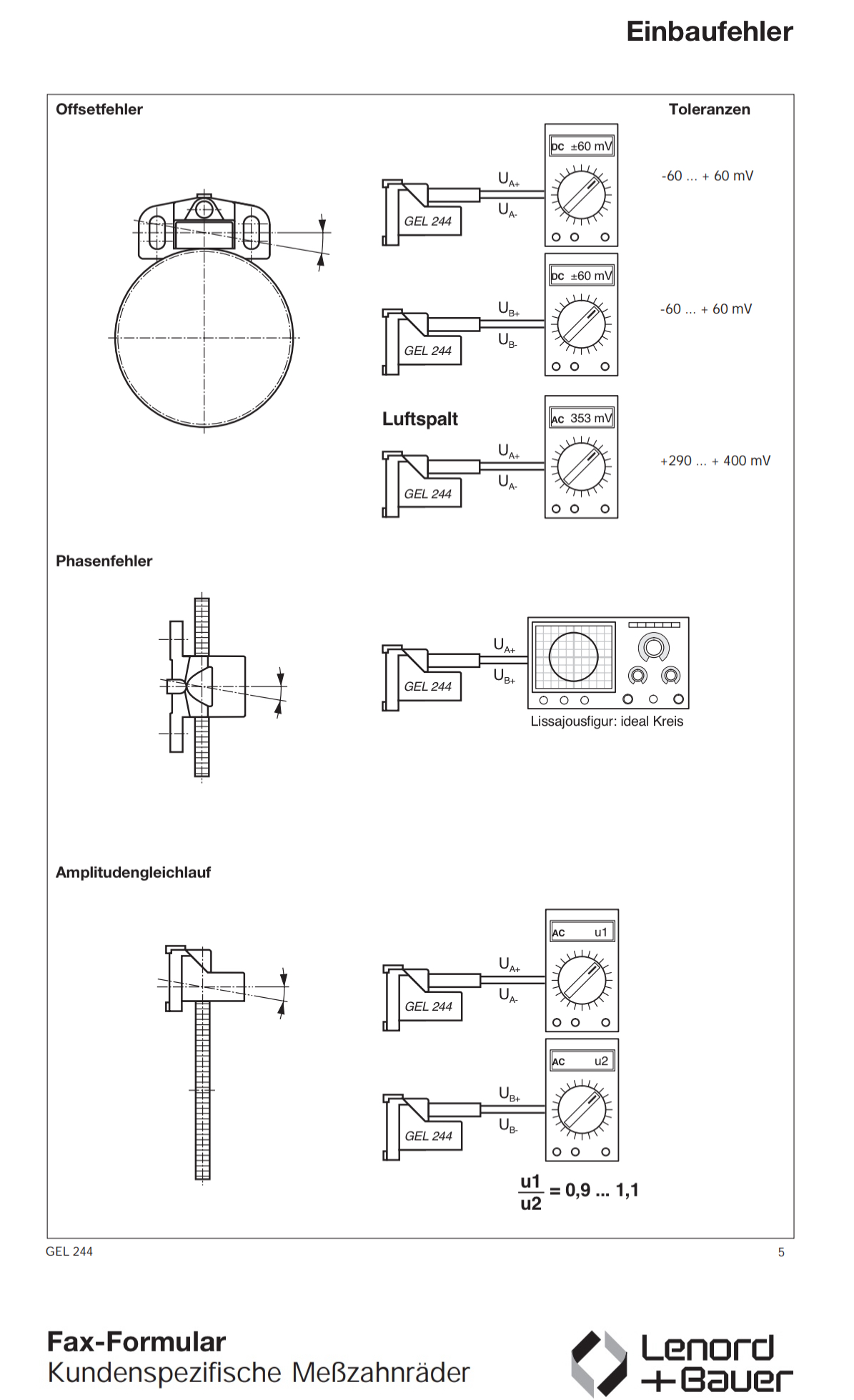

Плоскость головки ориентируют по отношению к рабочей поверхности колеса в соответствии с монтажным чертежом. Контролируют радиальный или осевой зазор, тангенциальное положение, перекос и направление референсной метки.
Зазор выставляют комплектным щупом производителя. Пластиковый щуп безопаснее для магнитной и оптической поверхности, чем стальная пластина. После затяжки крепежа измерение повторяют: головка может сместиться вместе с кронштейном.
Электрические проверки до запуска

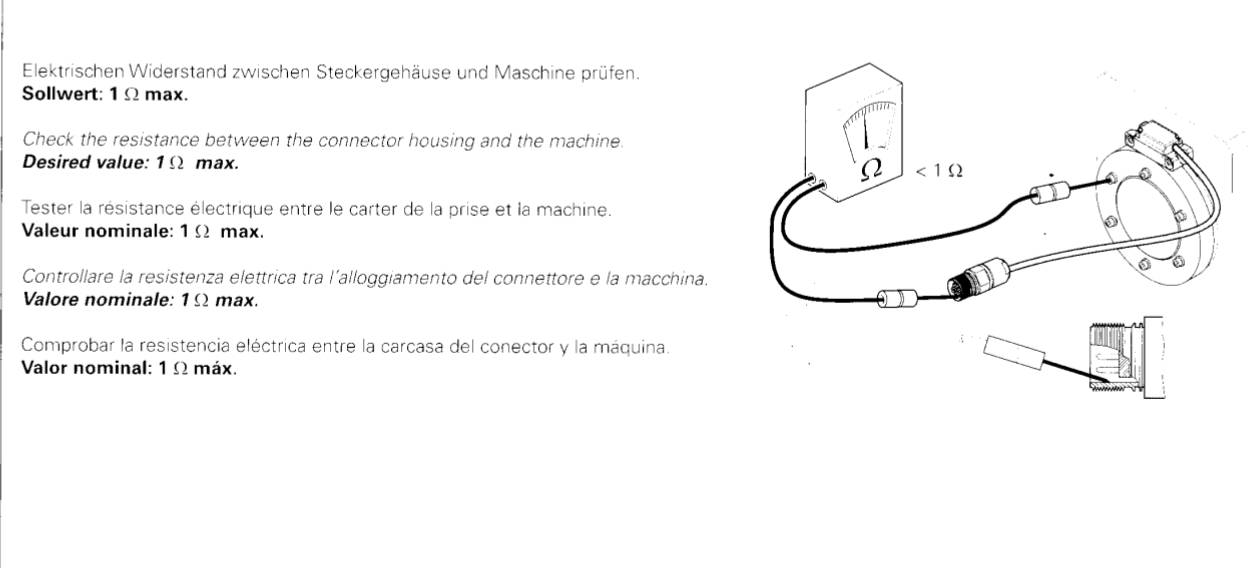

До подачи питания проверяют маркировку, распиновку, экран, целостность кабеля и отсутствие замыкания на корпус. Измерение сопротивления выполняют только тем способом, который допускает производитель: чувствительную электронику энкодера легко повредить неподходящим мегомметром или электростатическим разрядом.
Диагностика осциллографом
Для базовой проверки аналоговой системы достаточно стабилизированного питания и двухканального осциллографа. Вал медленно проворачивают и наблюдают sin/cos, затем проверяют сигнал на разных скоростях.
Признаки проблем:
- Амплитуда меняется один раз за оборот — вероятно биение или смещение колеса
- Провалы повторяются в одном угловом месте — загрязнение или повреждение шкалы
- Один канал слабее — головка, кабель, вход или неправильный зазор
- Искажённая форма и шум — экранирование, заземление, загрязнение либо предельная частота
- Отсутствует референс — повреждена метка, неверно выставлена головка или неисправен отдельный канал
Специализированные приборы

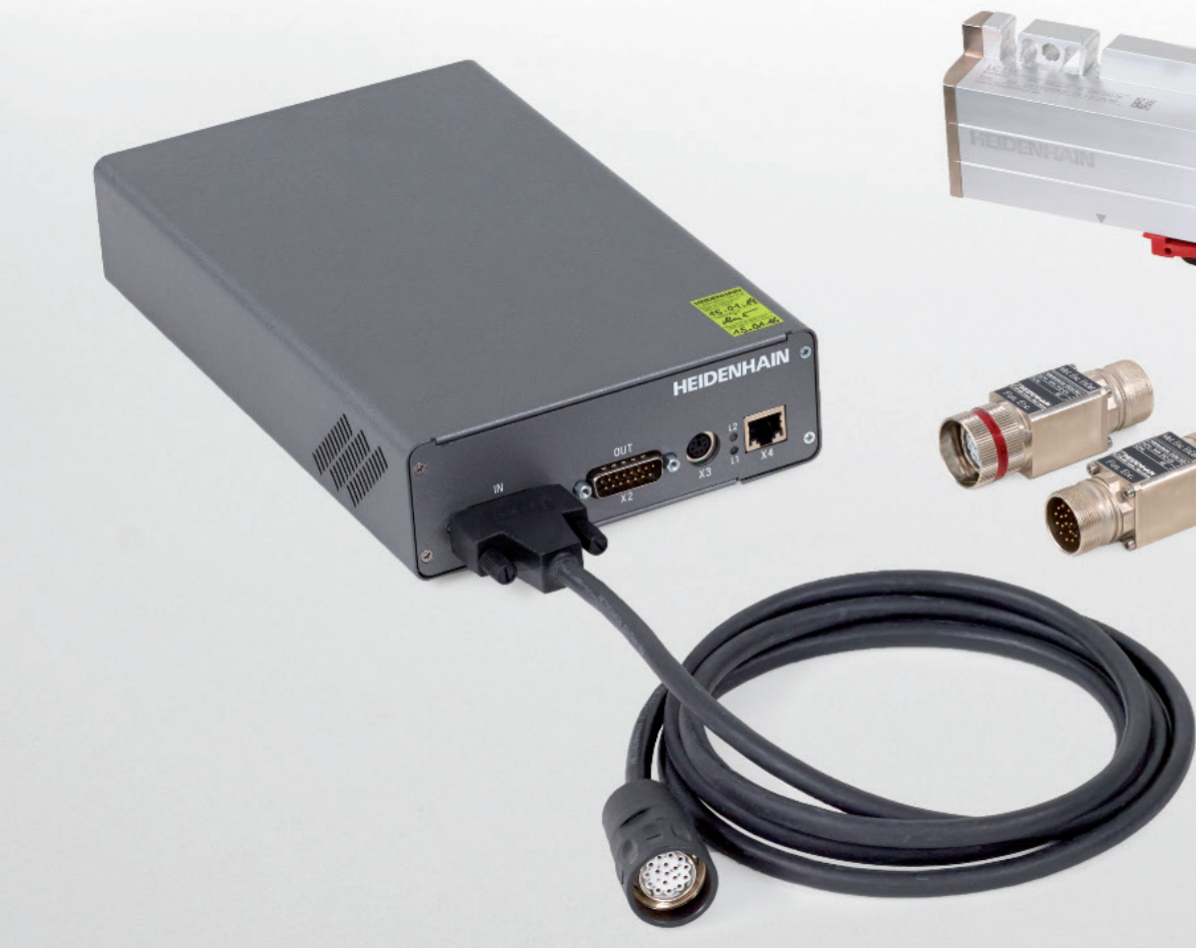

Для систем Heidenhain применяют диагностические приборы PWM10, PWM20 и PWM21 с соответствующими адаптерами. Они показывают амплитуду, допуски, референс, ошибки и параметры цифрового интерфейса.
Для систем Lenord+Bauer используется, в частности, GEL 210 и фирменные средства проверки. Они помогают оценивать sin/cos, смещение, фазовую ошибку и положение референса.
Типовые причины отказов
- Загрязнение шкалы маслом, пылью или продуктами износа
- Механическое повреждение зуба, ленты или оптической поверхности
- Размагничивание участка магнитного колеса
- Радиальное биение или осевое смещение колеса
- Неверный зазор и перекос головки
- Ослабление крепежа или кронштейна
- Повреждение кабеля, экрана или разъёма
- Неправильная распиновка после замены
- Несовместимый тип сигнала или протокол
- Потерянный коммутационный угол синхронного мотора
- Превышение допустимой скорости шкалы или входа
Проверка после ремонта
- Проверить биение и осевое положение колеса
- Выставить головку комплектным щупом
- Медленно прокрутить вал вручную и исключить контакт
- Проверить все каналы и референс на малой скорости
- Оценить амплитуду по полному обороту
- Провести испытание ступенями до рабочих оборотов
- Выполнить ориентацию шпинделя несколько раз
- Проверить автоматическую смену инструмента
- Для синхронного мотора выполнить требуемую адаптацию и проконтролировать ток
- Сохранить осциллограммы и исходные параметры как эталон для будущей диагностики
Измерительная система должна рассматриваться как единый комплект: колесо, головка, кронштейн, кабель, вход привода и параметры обработки сигнала. Замена только одного элемента без проверки остальных часто оставляет причину неисправности внутри системы.
