Корпус — это несущая основа шпиндельного узла. Он связывает шпиндель со станиной, удерживает подшипниковые опоры и мотор, задаёт положение внутренних компонентов и участвует в отводе тепла.
На первый взгляд корпус кажется самой простой деталью шпинделя. На практике его форма, посадки, каналы охлаждения, фланцы и способ установки напрямую влияют на жёсткость, температурную стабильность и возможность заменить шпиндель аналогом.
Основные функции корпуса
- Формирует силовую и геометрическую базу шпиндельного узла
- Обеспечивает посадку шпинделя в станину или поворотную ось
- Удерживает переднюю и заднюю подшипниковые опоры
- Размещает мотор, датчики, каналы воздуха, смазки и охлаждения
- Передаёт нагрузки от резания на конструкцию станка
- Защищает внутренние компоненты от загрязнений и охлаждающей жидкости
Какие бывают формы
Условно корпуса можно разделить на круглые, прямоугольные и сложной формы.
Круглый корпус
Цилиндрическая форма чаще всего встречается у фрезерных мотор-шпинделей. Такой узел удобно устанавливать в цилиндрическую посадку станины, центрировать и при необходимости демонтировать целиком.
Цилиндрические корпуса могут иметь отдельную рубашку охлаждения либо поставляться как полностью собранный модуль. Наружные проточки на корпусе часто формируют каналы после установки внешней рубашки.
Прямоугольный корпус
Прямоугольные исполнения применяются, когда шпиндель интегрируется в специальную посадку станка или его корпус одновременно выполняет роль монтажной платформы. Здесь особенно важны плоскости базирования, расположение крепежа и ориентация всех подключений.
Корпус сложной формы

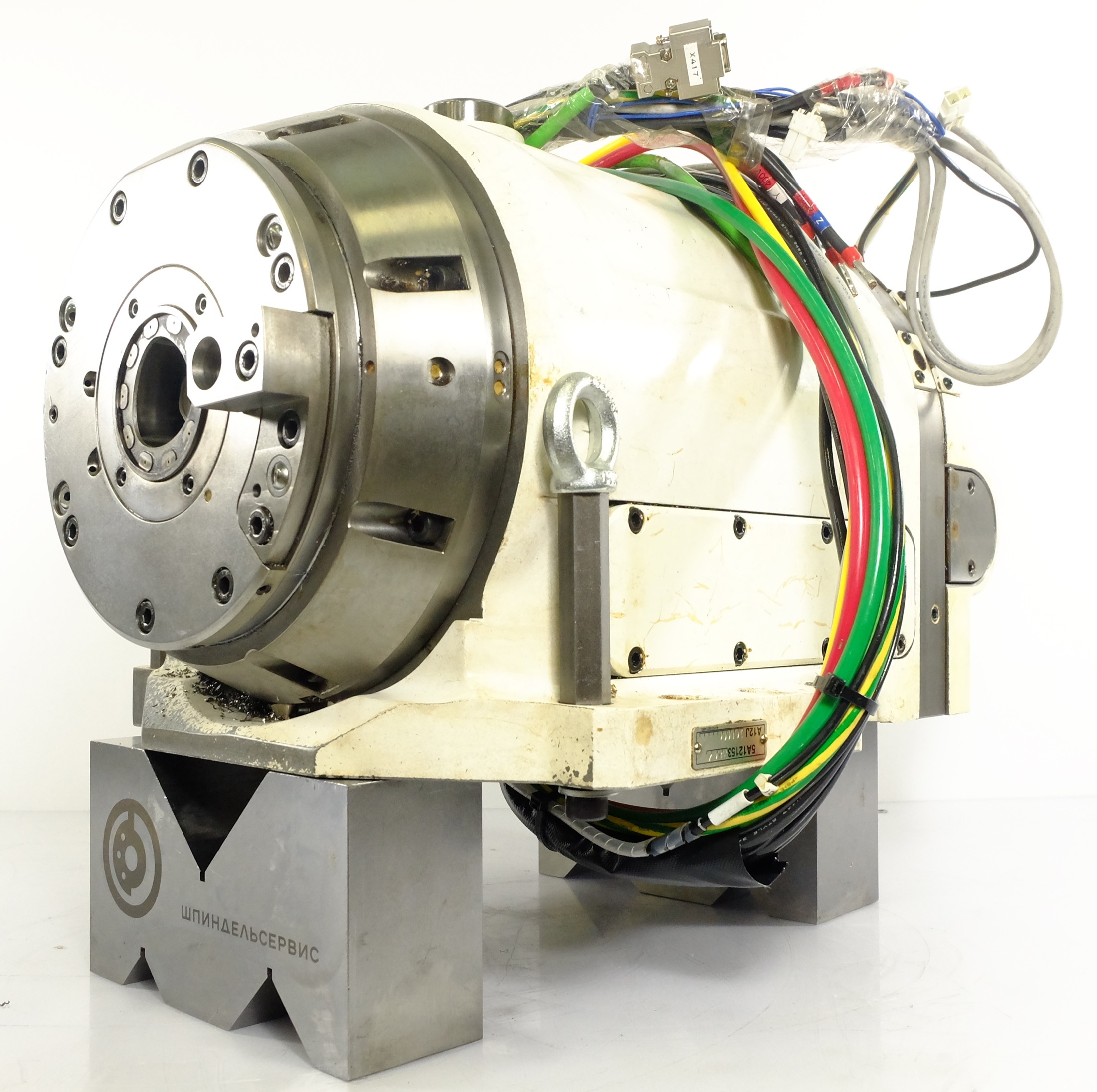

В токарно-фрезерных станках инструментальный шпиндель часто является поворотной осью. Тогда корпус получает опорные фланцы, площадки и каналы под гидравлику, пневматику, охлаждение и электрические подключения. Он может быть выполнен в виде полукруга, квадрата, шестиугольника или другой формы, продиктованной кинематикой станка.
Для таких поворотных осей практически нет стандартизации. Геометрия корпуса тесно связана с конкретной моделью станка, поэтому подбор взаимозаменяемого шпинделя особенно сложен.
Два варианта охлаждения
Основное различие — корпус с подготовкой под отдельную рубашку и корпус с уже интегрированной системой охлаждения.

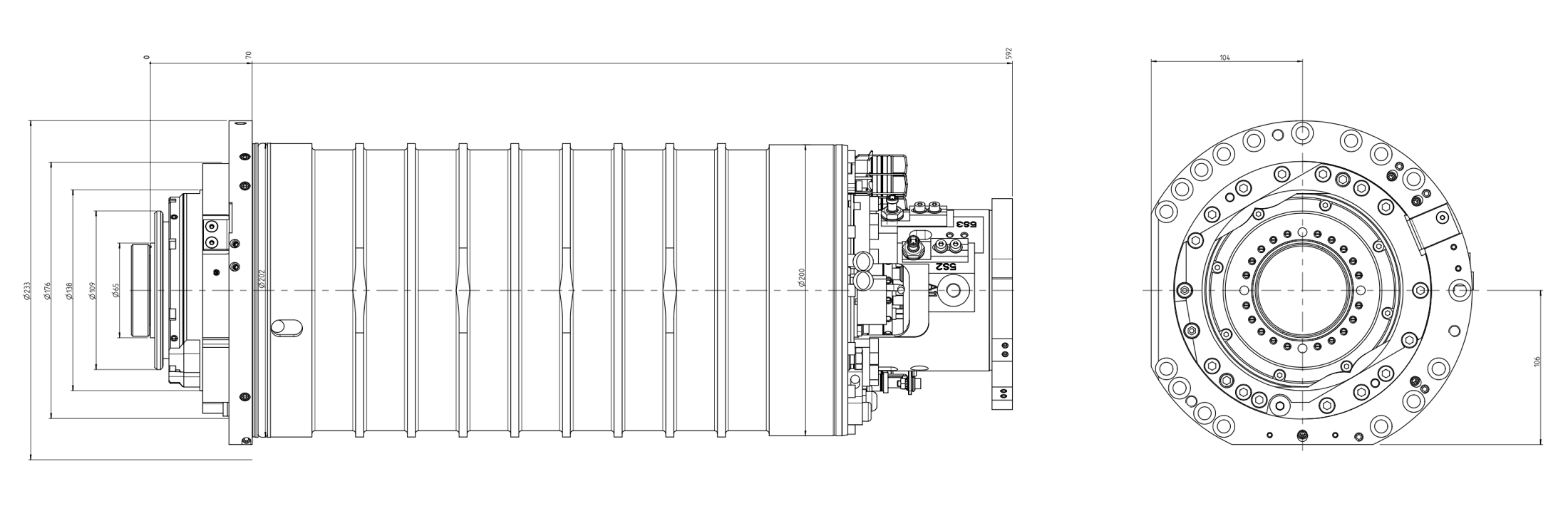

Корпус под отдельную рубашку
На наружной поверхности выполняются канавки и уплотнительные зоны. После установки корпуса в отдельную рубашку образуются замкнутые каналы, по которым циркулирует охлаждающая жидкость. В более доступных конструкциях роль внешней рубашки может выполнять сама станина станка.
Здесь критичны состояние уплотнений, чистота каналов и правильная посадка корпуса. Утечка может попасть внутрь шпинделя, а загрязнение каналов приведёт к неравномерному отводу тепла.

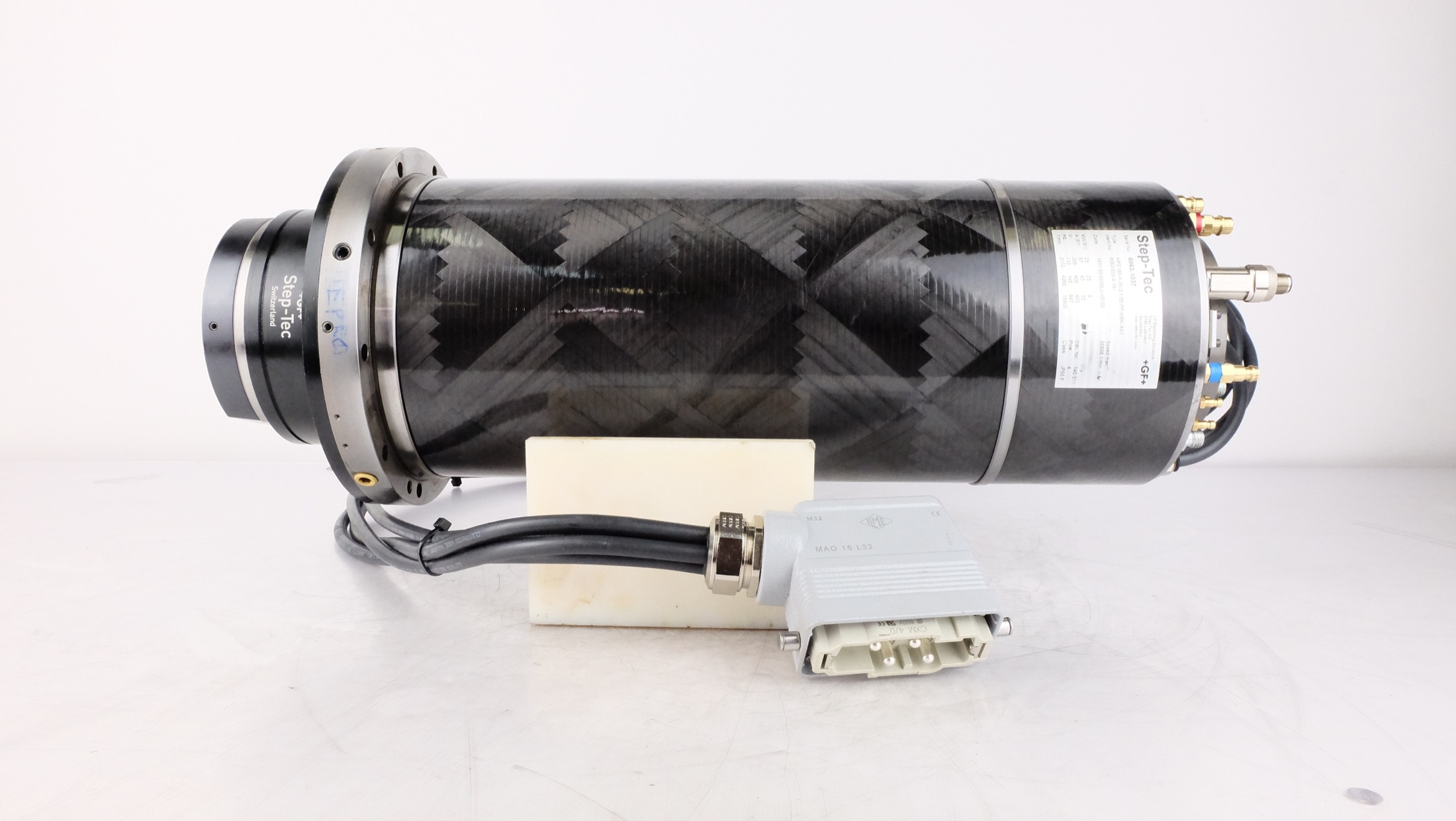

Интегрированная рубашка — Plug and Play
В готовом модуле охлаждающая рубашка является частью шпинделя. Производитель поставляет собранный и герметичный узел с патрубками подключения. Это упрощает замену и снижает зависимость результата от геометрии посадки в станке.
Такое исполнение считается хорошей практикой Plug and Play: шпиндель можно заменить как единый функциональный модуль. Однако совпадения диаметра всё равно недостаточно — необходимо проверить длину, фланец, вылет, подключения и положение всех интерфейсов.
Посадочные диаметры

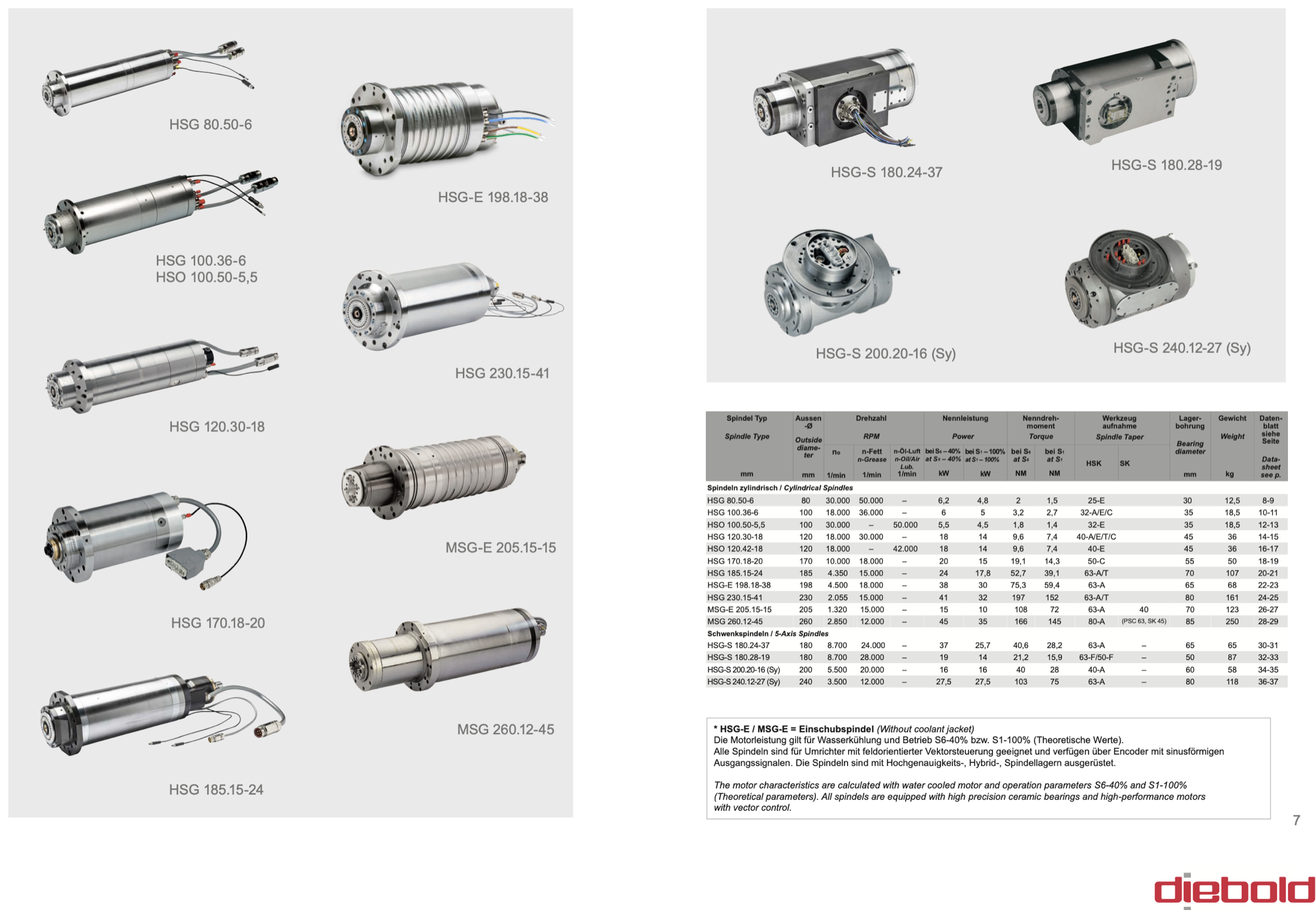

У цилиндрических корпусов наблюдается частичная стандартизация диаметров посадки в станину. Часто встречаются размеры 150, 170, 190, 202, 212, 230, 240, 270 и 280 мм.
Но одинаковый диаметр не означает взаимозаменяемость. Без единого стандарта остаются:
- Общая длина и положение носовой части
- Геометрия и толщина присоединительного фланца
- Расположение и диаметр крепёжных отверстий
- Посадочная глубина в станине
- Место подключения охлаждения, воздуха, смазки и электрики
- Конфигурация датчиков и разъёмов
- Интерфейс инструмента и положение рабочей точки
Именно поэтому для шпинделей Weiß или Step-tec найти прямой аналог по габаритам может быть непросто даже при совпадающем наружном диаметре.
Интегрированные и раздельные подшипниковые опоры
В одном случае посадки под подшипники выполнены непосредственно в основном корпусе. В другом передняя и задняя опоры изготовлены отдельными деталями и соединяются с корпусом фланцами.
Интегрированная конструкция уменьшает количество стыков, но предъявляет высокие требования к соосности расточек. Раздельные опоры облегчают изготовление и обслуживание, однако добавляют соединения, в которых необходимо точно контролировать базирование и затяжку.
Что проверять при эксплуатации и ремонте
- Следы перегрева и неравномерность температуры по длине корпуса
- Герметичность рубашки и состояние уплотнений
- Проходимость каналов охлаждения
- Коррозию и следы попадания охлаждающей жидкости
- Состояние посадки в станине и присоединительного фланца
- Соосность посадочных поверхностей под подшипниковые опоры
- Повреждения резьб, крепёжных отверстий и базовых плоскостей
- Фактические размеры перед заказом или изготовлением аналога
При подборе замены лучше заранее создать полный обмер корпуса и карту подключений. Это позволяет увидеть несовместимость до покупки и оценить объём адаптации станка.
