Инструментальную оправку недостаточно точно установить в конус шпинделя — её необходимо надёжно удерживать при вращении, вибрации и нагрузках резания. Эту задачу выполняет система фиксации инструмента, которую также называют затягом или тягой шпинделя.
При тяжёлой обработке усилие фиксации становится вопросом не только точности, но и безопасности: оправка не должна смещаться или вырываться из шпинделя.
Из чего состоит система фиксации

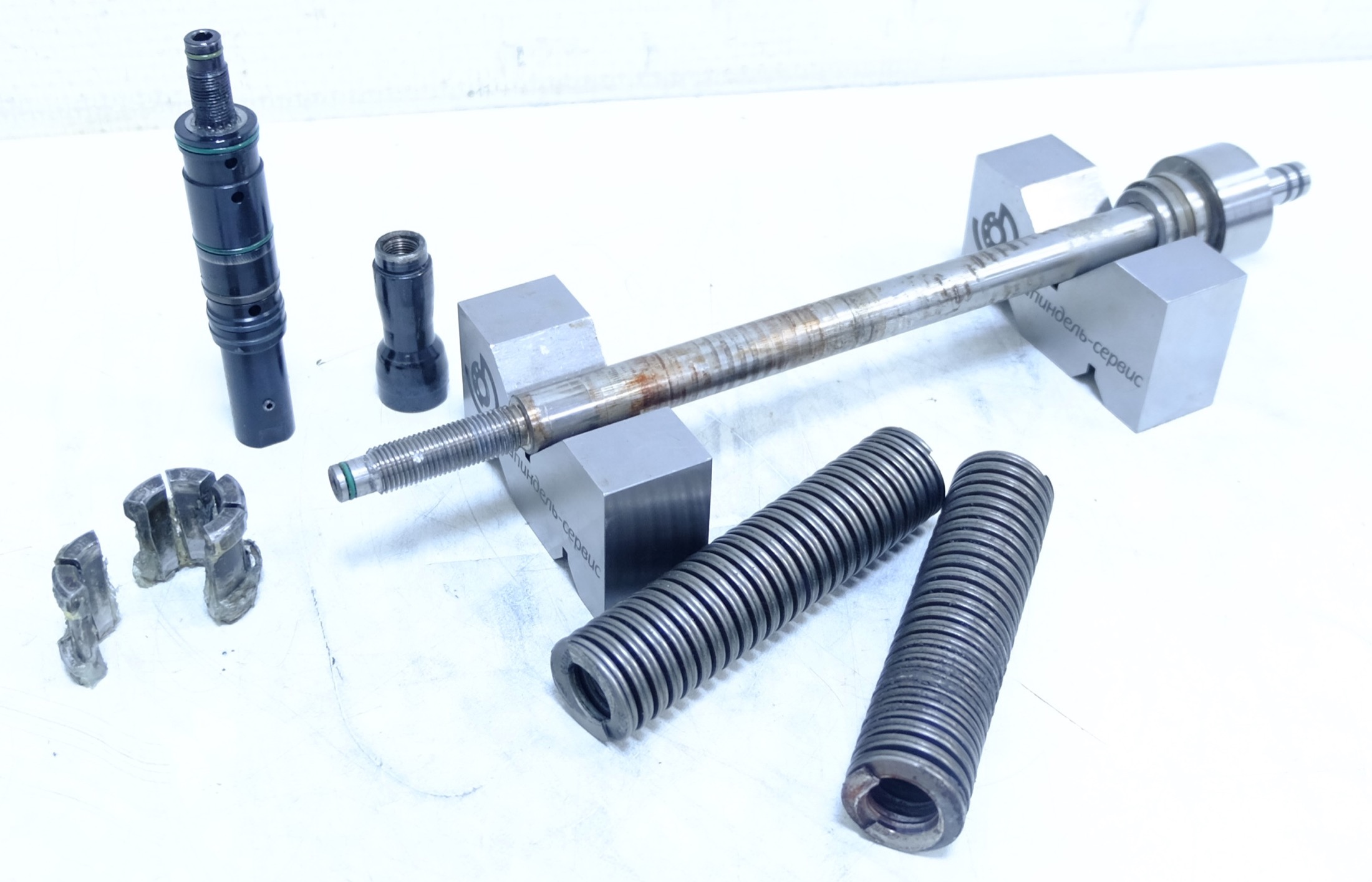

В классическом исполнении это длинный шток с пакетом пружин. На передней стороне располагается резьба или соединение с цангой, на задней — толкатель для цилиндра и позиционирующие элементы, по которым датчики определяют состояние системы.
- Толкатель принимает усилие гидравлического или пневматического цилиндра
- Шток передаёт осевое перемещение через весь шпиндель
- Тарельчатые или специальные витые пружины создают рабочее усилие зажима
- Удлинитель связывает шток с захватным механизмом
- Цанга захватывает штревель или внутреннюю поверхность оправки
- Датчики подтверждают положения «зажато», «разжато» и «инструмент отсутствует»
Как работает фиксация SK и BT

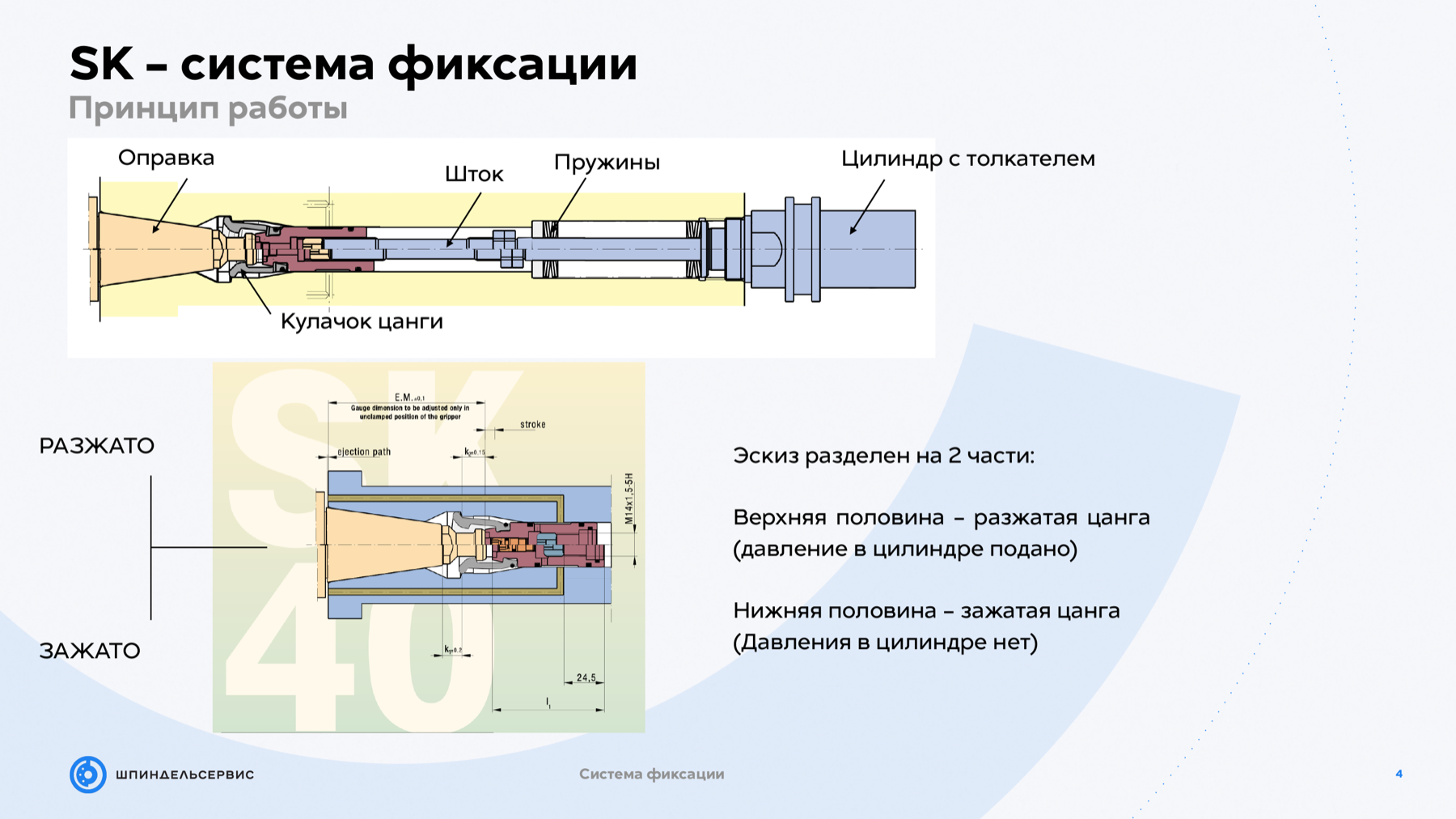

Слайд разделён на две половины. Верхняя показывает разжатую цангу: давление подано в цилиндр, толкатель переместил шток в сторону оправки, а пакет пружин сжат. Кулачки вышли в расширенную часть внутренней геометрии вала и получили возможность раскрыться — оправку можно установить или извлечь.
Нижняя половина показывает зажатое состояние: давления в цилиндре нет. Пружины разжимаются и тянут шток назад, кулачки цанги входят в суженную часть вала, сходятся вокруг штревеля и втягивают оправку в конус.
Для оправок с крутым конусом принцип похож на зажим карандаша цанговым механизмом.
- Гидравлический или пневматический цилиндр нажимает на шток и сжимает пакет пружин.
- Цанга перемещается вперёд в участок внутренней геометрии вала большего диаметра и раскрывается.
- Штревель оправки входит в зону захвата.
- Давление с цилиндра снимается, пружины разжимаются и тянут шток назад.
- Цанга попадает в участок меньшего диаметра, её кулачки сходятся и втягивают оправку в конус.
В системе SK кулачки цанги перемещаются в осевом направлении вместе со штоком и удерживают штревель оправки снаружи.
Как работает фиксация HSK, PSC и KM4X

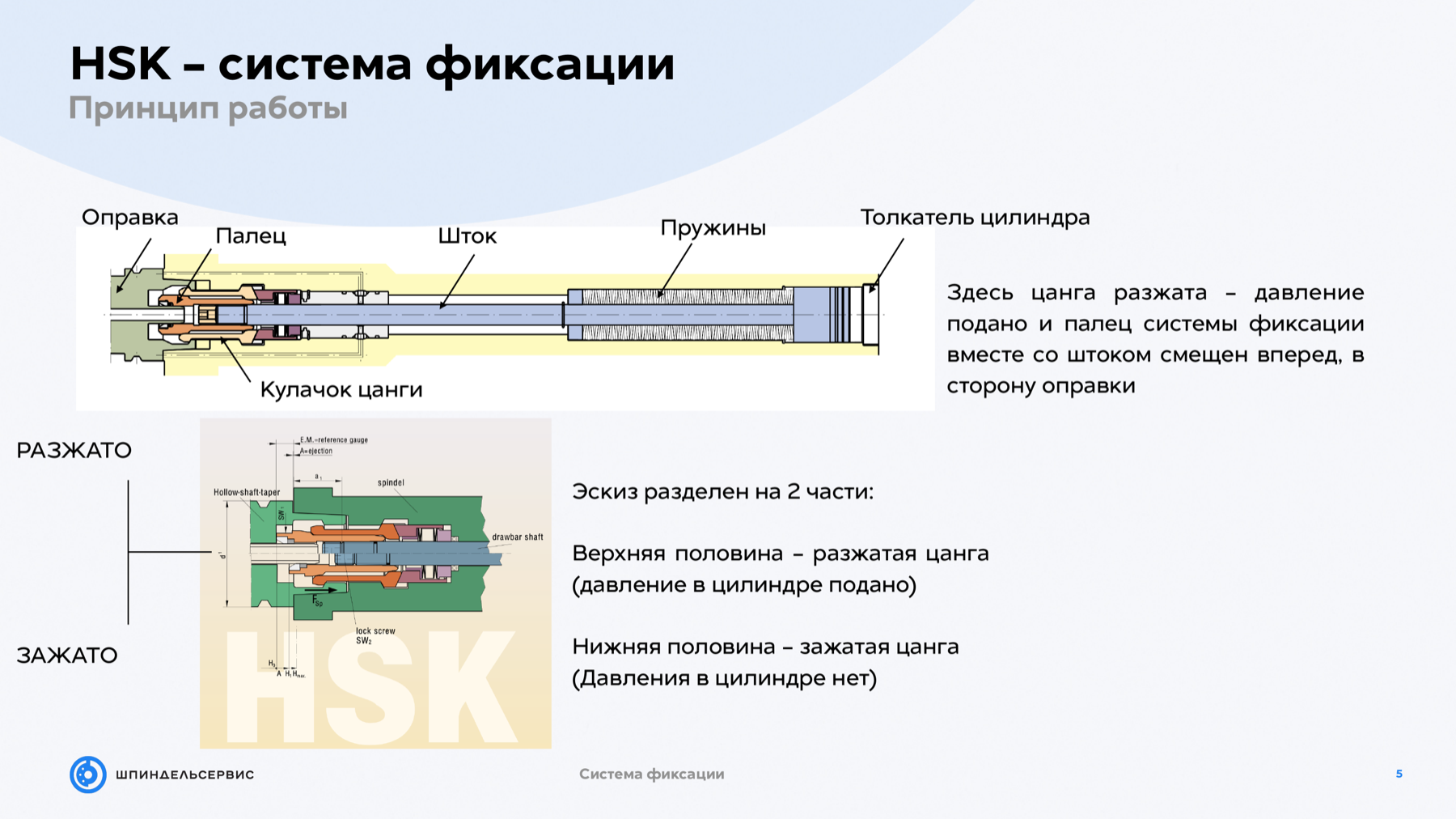

Здесь эскиз тоже разделён на два состояния. В верхней половине давление подано: толкатель цилиндра смещает шток и центральный палец вперёд, к оправке. Пружины сжимаются, палец перестаёт распирать кулачки, и цанга складывается внутрь. Это разжатое состояние, в котором оправку можно вынуть.
В нижней половине давления нет. Пружины перемещают шток и палец назад. Конусная поверхность пальца раздвигает кулачки наружу, они входят в внутреннюю проточку полой оправки и тянут её к шпинделю. В отличие от SK, кулачки почти не перемещаются вдоль оси — осевое движение совершает палец вместе со штоком.
В полых и полигональных интерфейсах захват происходит изнутри. Здесь кулачки цанги практически не перемещаются вдоль оси: их раскрывает и закрывает центральный палец.
- Цилиндр нажимает на шток и сжимает пружины.
- Палец выходит вперёд, освобождая кулачки — цанга складывается.
- Оправка устанавливается в интерфейс шпинделя.
- Давление снимается, пружины тянут шток и палец назад.
- Палец распирает кулачки наружу; они захватывают внутреннюю поверхность оправки и втягивают её в шпиндель.

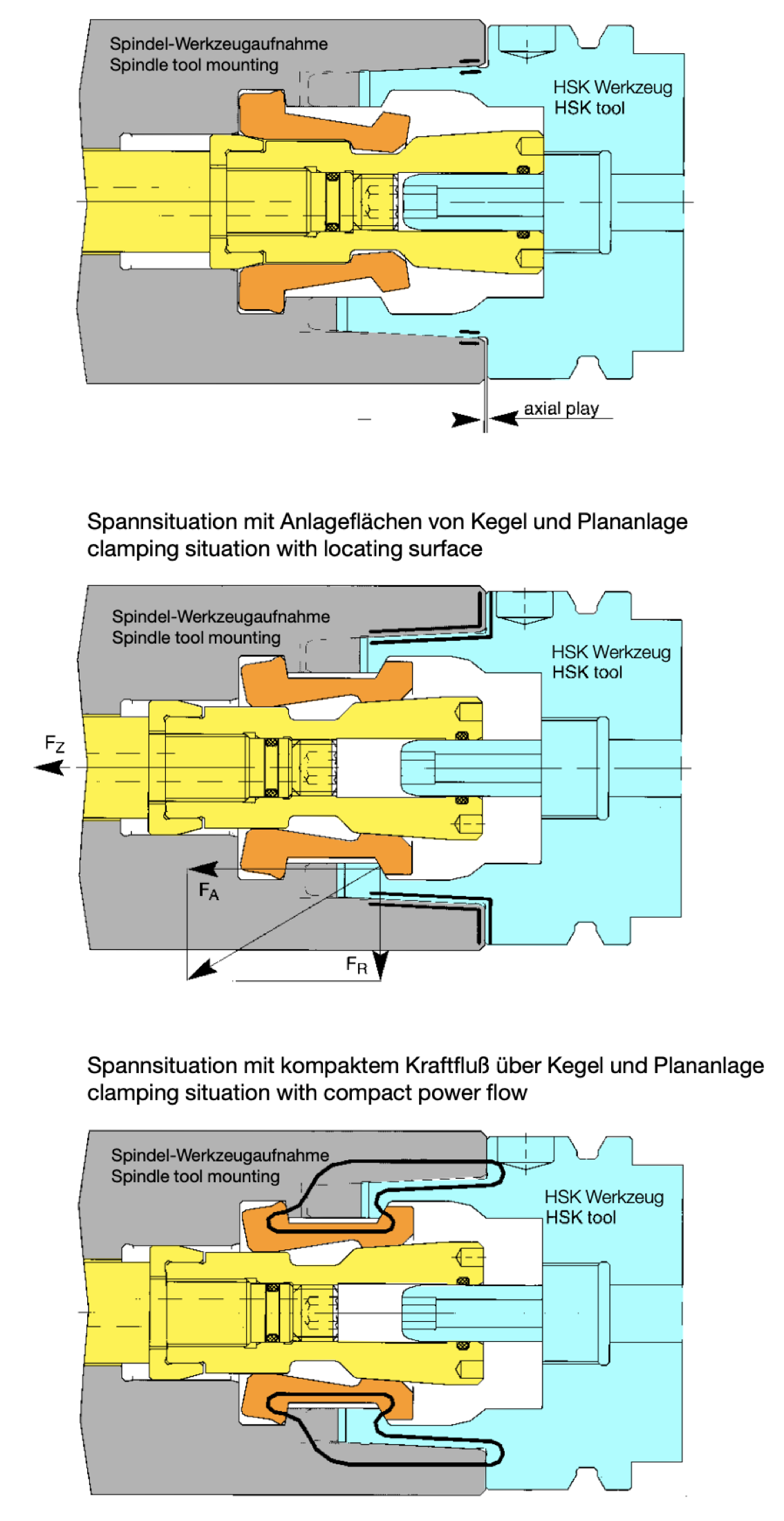

Именно этот момент особенно важен: у HSK оправка базируется одновременно по конусу и торцу. Осевое усилие затяга сначала выбирает зазор, затем создаёт плотный контакт обеих базовых поверхностей. Нагрузка замыкается коротким силовым контуром через цангу, конус и торец, что обеспечивает жёсткость соединения на высокой частоте вращения.
Пружины, каналы и дополнительные функции

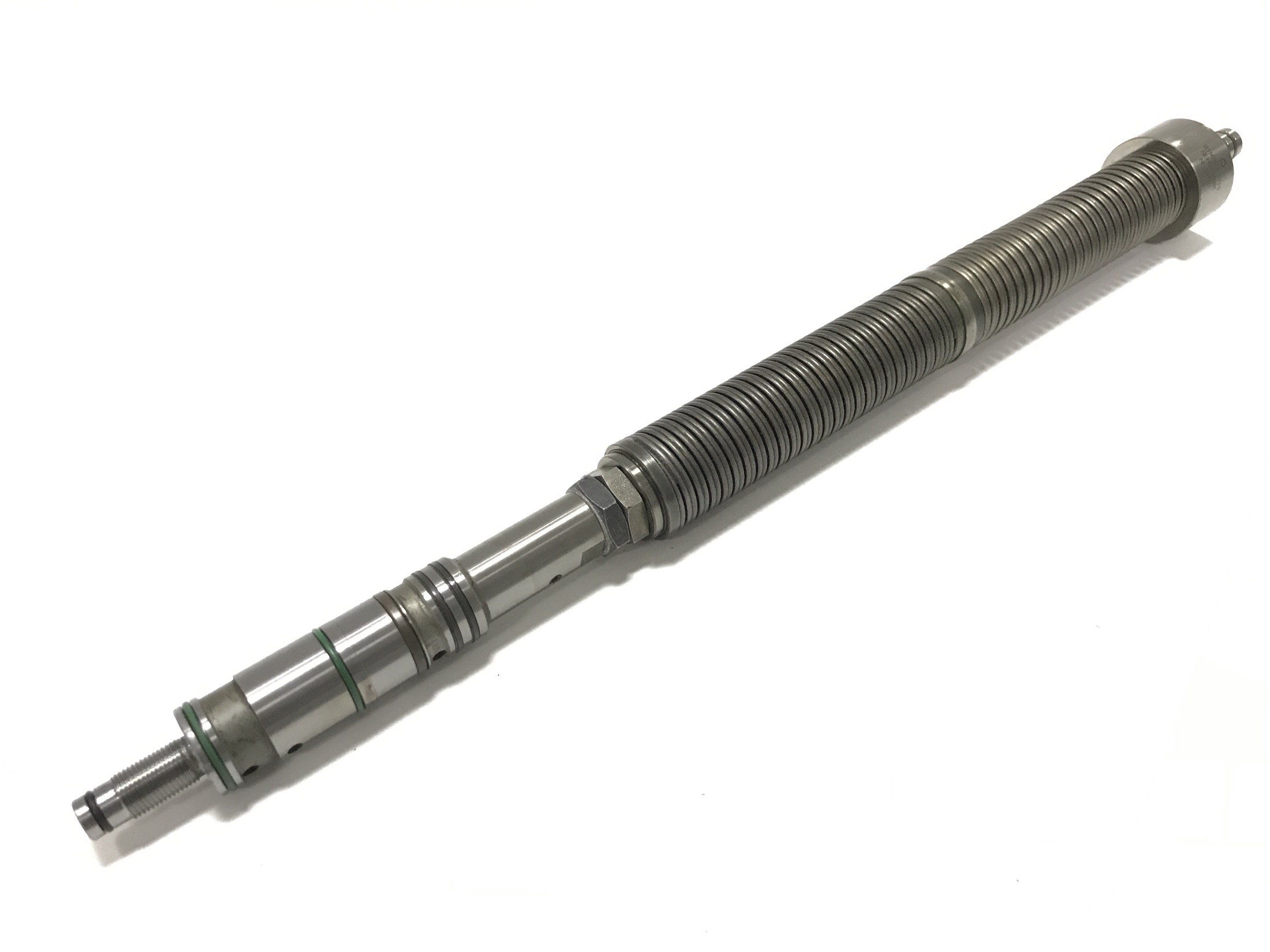

Пружины бывают тарельчатыми или специальными витыми инструментальными. Тарельчатые шайбы собираются в пакеты и позволяют получить большое усилие на ограниченной длине. Их порядок, количество и предварительное сжатие напрямую влияют на усилие зажима.
Системы фиксации могут быть:
- Простыми — только шток, пружины и цанга
- Одноканальными — для продувки конуса или подачи СОЖ через инструмент
- Многоканальными — с отдельными путями для воздуха, СОЖ и управляющих сред
- С механическим усилителем усилия
- С разгрузочными механизмами и коническими втулками для датчиков
Производители и взаимозаменяемость

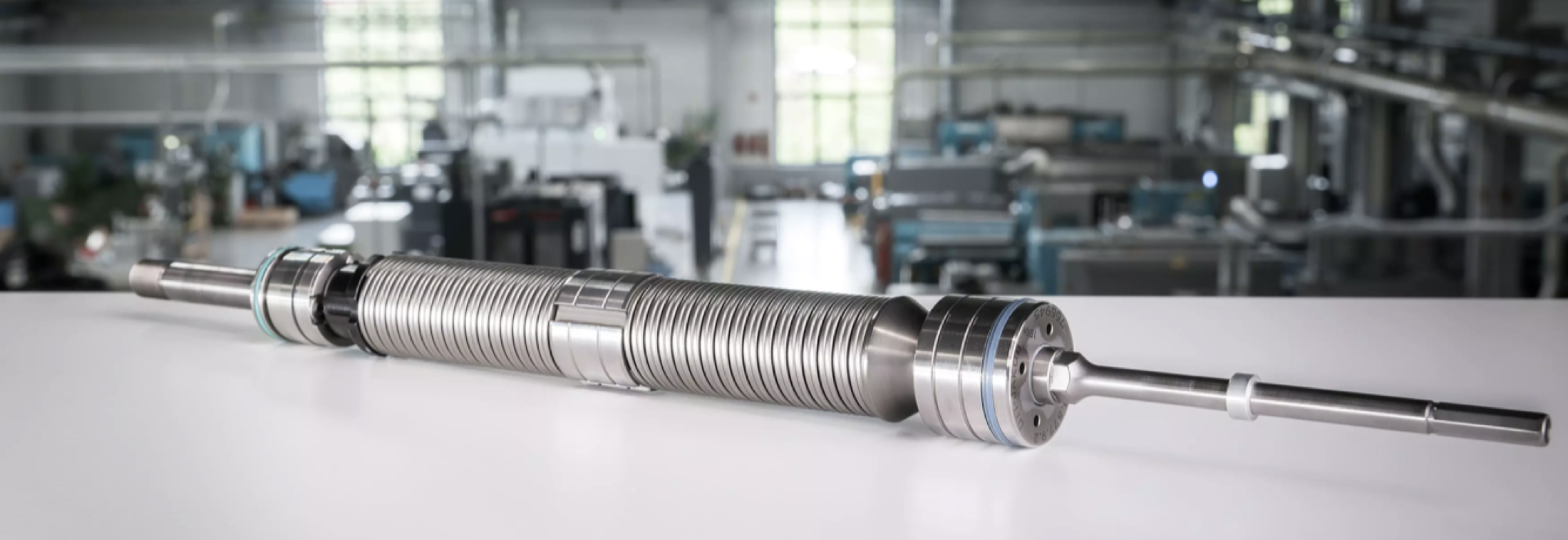

К основным производителям относятся OTT-JAKOB, Röhm, Ortlieb, Berg и Acrow. У каждого есть собственные линейки под разные интерфейсы и типоразмеры. Даже внешне похожие системы часто плохо взаимозаменяемы: отличаются длина, резьба, усилие, ход, размерная цепь, цанга, расположение датчиков и каналы подачи сред.
Редкие типы затягов
Помимо классической пружинной схемы встречаются специальные решения:

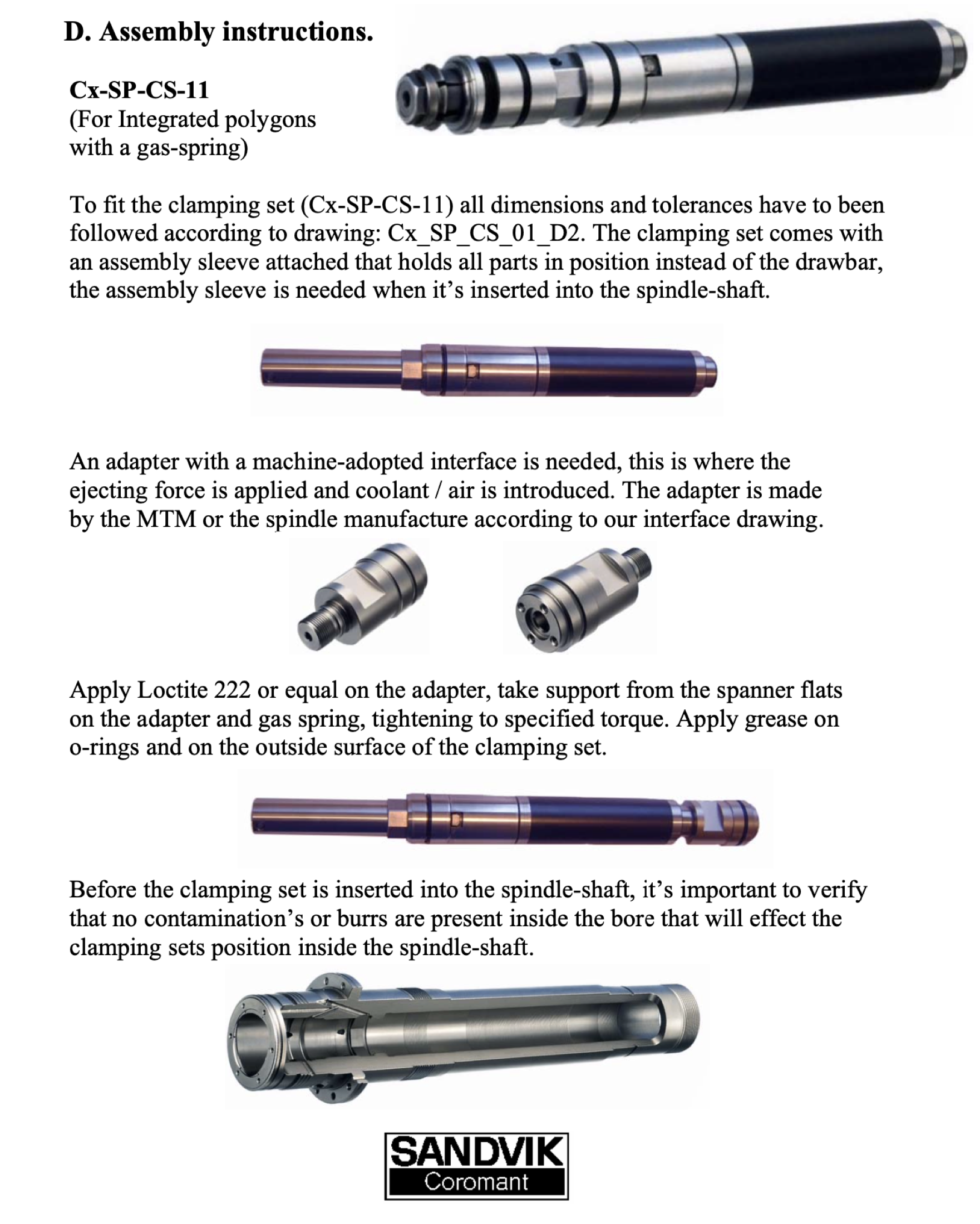

- Газовые затяги Sandvik — усилие создаёт небольшой герметичный газовый цилиндр
- Гидравлические клиновые системы CyTec и Berg
- Электрические системы Röhm
Такие системы позволяют решить особые задачи по габаритам, усилию или управлению, но делают диагностику и ремонт более специализированными.
Что проверять при диагностике
- Фактическое усилие зажима специальным измерительным прибором

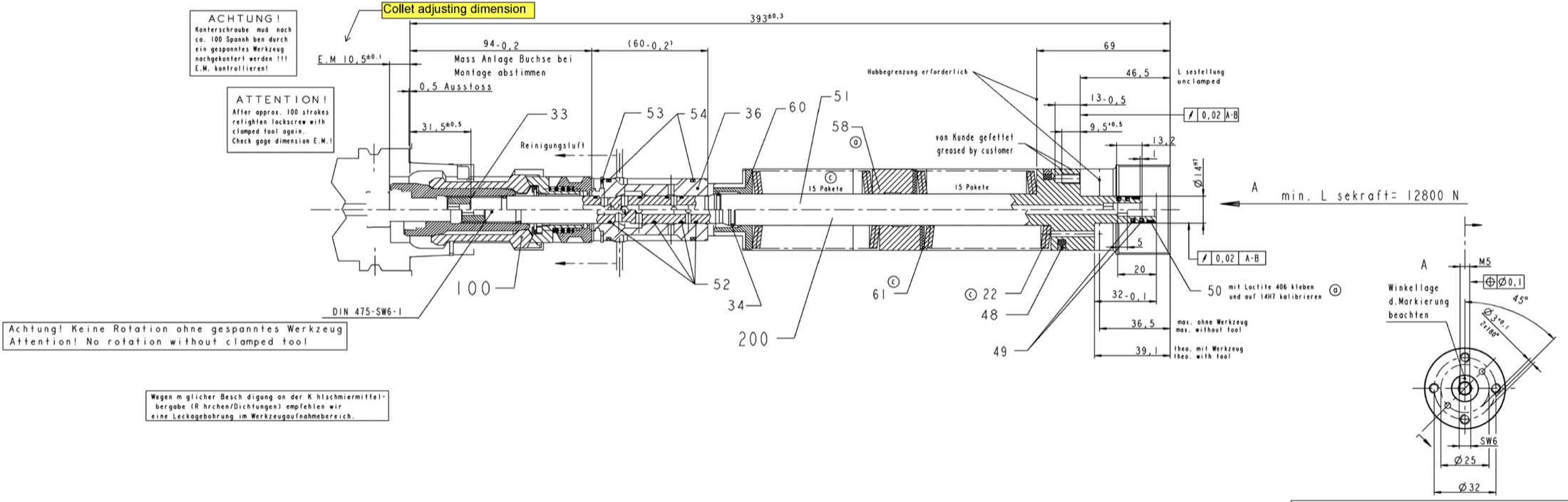

- Ход штока и соответствие размерной цепи
- Состояние цанги, штревеля и контактных поверхностей
- Целостность и правильную укладку пакета пружин
- Срабатывание всех датчиков положений
- Герметичность внутренних каналов воздуха и СОЖ
- Отсутствие задиров, коррозии и усталостных трещин
Снижение усилия может быть вызвано не одной деталью, а суммой факторов: износом цанги, ошибочной регулировкой, повреждением пружин или изменением геометрии после ремонта конуса.
