Шпиндель — это не только вал с подшипниками. Это система, в которой механика, привод, фиксация, охлаждение, смазка и контроль должны работать согласованно. Отказ одного элемента способен изменить температуру, вибрацию, усилие зажима и точность всего узла.
В этой статье разберём общую архитектуру шпинделя на примере насыщенного компонентами фрезерного мотор-шпинделя Franz Kessler. Сначала посмотрим на узел в сборе, затем разделим его компоненты по функциям.
Две большие группы шпинделей
По назначению шпиндели можно разделить на две группы.
- Шпиндели, вращающие инструмент: применяются во фрезерных, сверлильных, шлифовальных и обрабатывающих центрах
- Шпиндели, вращающие изделие: характерны для токарных станков, токарно-фрезерных центров и поворотных осей
Различие принципиальное. Инструментальный шпиндель должен точно удерживать и быстро менять инструмент. Токарный шпиндель удерживает заготовку и передаёт высокий крутящий момент. Поэтому состав, размеры и конструкция отдельных компонентов могут заметно отличаться.
Как шпиндель получает вращение
По способу привода встречаются два основных решения.
- Внешний двигатель передаёт вращение через ремень, зубчатую передачу или муфту
- Двигатель встроен непосредственно в шпиндель — такой узел называют мотор-шпинделем
Внешний привод конструктивно отделяет двигатель от шпиндельного узла и часто упрощает обслуживание. В мотор-шпинделе ротор установлен на валу, а статор находится внутри корпуса. Такая компоновка компактнее и рассчитана на высокие обороты, но сильнее связывает механику, электрику и температурный режим.
Компоновка на примере Franz Kessler

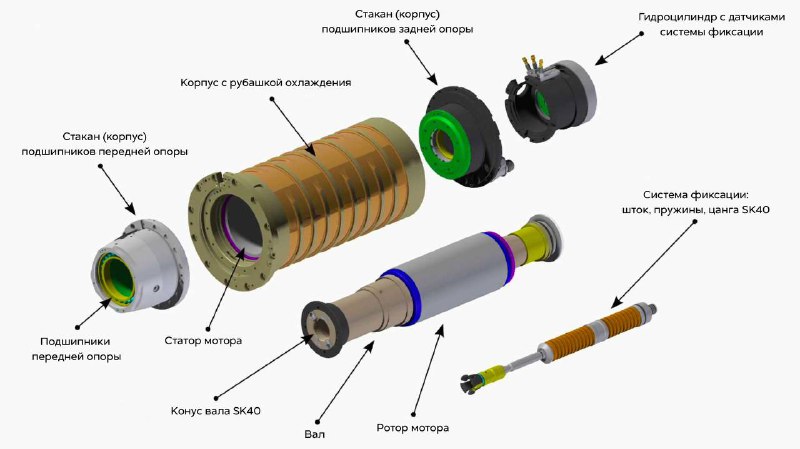

На разнесённой модели хорошо видно, что шпиндель собирается вокруг трёх базовых элементов: корпуса, вала и подшипниковых опор. Внутри корпуса расположен статор, на валу — ротор. Через центр вала проходит система фиксации инструмента, а с задней стороны устанавливаются цилиндр разжима и коммуникации.
Несущая механика
- Корпус задаёт монтажную базу, объединяет внутренние узлы и участвует в отводе тепла
- Передний и задний фланцы формируют подшипниковые опоры и обеспечивают точное базирование
- Вал передаёт вращение инструменту или заготовке и содержит рабочий присоединительный интерфейс
- Подшипники удерживают вал, воспринимают радиальные и осевые нагрузки и определяют точность вращения
- Лабиринтные уплотнения защищают переднюю опору от СОЖ, стружки и загрязнений без контакта с вращающимся валом
Геометрическая точность этих деталей взаимосвязана. Посадки корпуса, торцы вала, натяг подшипников и затяжка фланцев вместе формируют положение оси вращения.
Электромеханический привод
- Статор создаёт вращающееся магнитное поле
- Ротор, установленный на валу, преобразует его в механическое вращение
- Рубашка охлаждения отводит тепло от статора и корпуса
- Температурные датчики защищают обмотки и помогают контролировать прогрев узла
Температура влияет не только на ресурс мотора. Неравномерный нагрев изменяет геометрию корпуса и преднатяг подшипников, поэтому система охлаждения является частью точностной архитектуры шпинделя.
Система фиксации инструмента
- Шток передаёт усилие по оси вала
- Пакет тарельчатых пружин создаёт постоянное усилие зажима
- Цанга захватывает хвостовик оправки
- Пневматический или гидравлический цилиндр сжимает пружины и освобождает инструмент
- Датчики фиксируют положения зажато, разжато и инструмент отсутствует
В рабочем состоянии инструмент удерживается энергией пружин, а не давлением цилиндра. Это обеспечивает безопасный зажим даже при отключении энергии. Цилиндр используется только во время смены инструмента.
Позиционирование и торможение
- Энкодер и его измерительное колесо определяют угловое положение и скорость вала
- Система ориентации выставляет шпиндель в нужное положение для автоматической смены инструмента
- Фрикционный тормоз или соединение Хирта удерживают вал либо поворотную ось при выполнении технологической операции
Точность сигнала энкодера важна не только для управления оборотами. Она влияет на ориентацию инструмента, синхронизацию с другими осями и поиск причин нестабильного вращения.
Подача рабочих сред
- Ротационное соединение передаёт через вращающийся вал СОЖ, воздух или масло
- Фитинги и внутренние каналы подводят охлаждение, смазку и пневматику к нужным узлам
- Каналы продувки создают защитный барьер в передней части шпинделя
Даже небольшое загрязнение или ошибка подключения может привести к утечке, недостаточному охлаждению, повреждению уплотнений или попаданию жидкости в подшипниковую опору.
Дополнительный контроль
Современный шпиндель может иметь датчики вибрации, температуры подшипников, положения ротора, давления, расхода и другие специальные контроллеры. Их задача — не заменить диагностику, а дать системе управления признаки изменения состояния узла.
Полный состав рассматриваемого шпинделя
- Корпус
- Передний и задний фланцы
- Вал
- Статор и ротор мотора
- Шток с пакетом тарельчатых пружин
- Цанга
- Датчики системы фиксации
- Передние и задние подшипники
- Цилиндр разжима
- Энкодер и измерительное колесо
- Лабиринтные уплотнения
- Рубашка охлаждения
- Ротационное соединение
- Фитинги и подводящие каналы
- Система торможения
- Датчики вибрации, температуры и другие средства контроля
Как пользоваться разделом
Эта статья — карта шпиндельного узла. В следующих материалах библиотеки каждый компонент рассматривается отдельно: его конструкция, принцип работы, типовые исполнения, признаки неисправности и важные проверки при ремонте.
Начинать диагностику полезно не с вопроса «какая деталь сломалась», а с вопроса «какая функция нарушена». Такой подход помогает увидеть связь между охлаждением, подшипниками, системой фиксации, приводом и управляющими сигналами.
