Шпиндельные подшипники: преднатяг и смазка

Подшипники определяют точность, жёсткость, предельную скорость и ресурс шпинделя. Но подшипник нельзя рассматривать отдельно от посадок, дистанционных колец, системы смазки, охлаждения, внешних нагрузок и алгоритма разгона. Даже дорогой комплект быстро выйдет из строя, если нарушен хотя бы один элемент этой системы.

В этой статье собраны основные конструкции шпиндельных опор, физический смысл преднатяга, способы его создания и практические правила смазки. Численные значения всегда следует брать из документации на конкретный подшипник и шпиндель: одинаковый наружный диаметр ещё не означает одинаковые скорость, контактный угол, преднатяг или допустимую температуру.

Что требуется от шпиндельного подшипника

• минимальное радиальное и осевое биение;
• достаточная жёсткость под действием сил резания;
• устойчивость на рабочей частоте вращения;
• предсказуемое тепловое поведение;
• сохранение геометрии при комбинированной нагрузке;
• совместимость с выбранной смазкой и способом её подачи.

В станочных шпинделях обычно применяют подшипники повышенной точности. Обозначения P4, P2, ABEC 7 и ABEC 9 принадлежат разным системам стандартов и сопоставимы лишь приблизительно. При замене необходимо сверять таблицы допусков производителя, полный суффикс исполнения и класс конкретной серии.

Радиально-упорные шарикоподшипники

Это основа большинства высокоскоростных мотор-шпинделей. Дорожки качения смещены относительно друг друга, поэтому подшипник воспринимает радиальную и осевую нагрузку, но осевое усилие — преимущественно в одном направлении. Для двух направлений подшипники собирают парами или комплектами.

На поведение подшипника влияют:

• диаметр, количество и материал шариков;
• контактный угол;
• геометрия дорожек качения;
• ширина колец и внутренняя конструкция;
• тип сепаратора;
• заводской класс преднатяга;
• способ смазки и уплотнение.

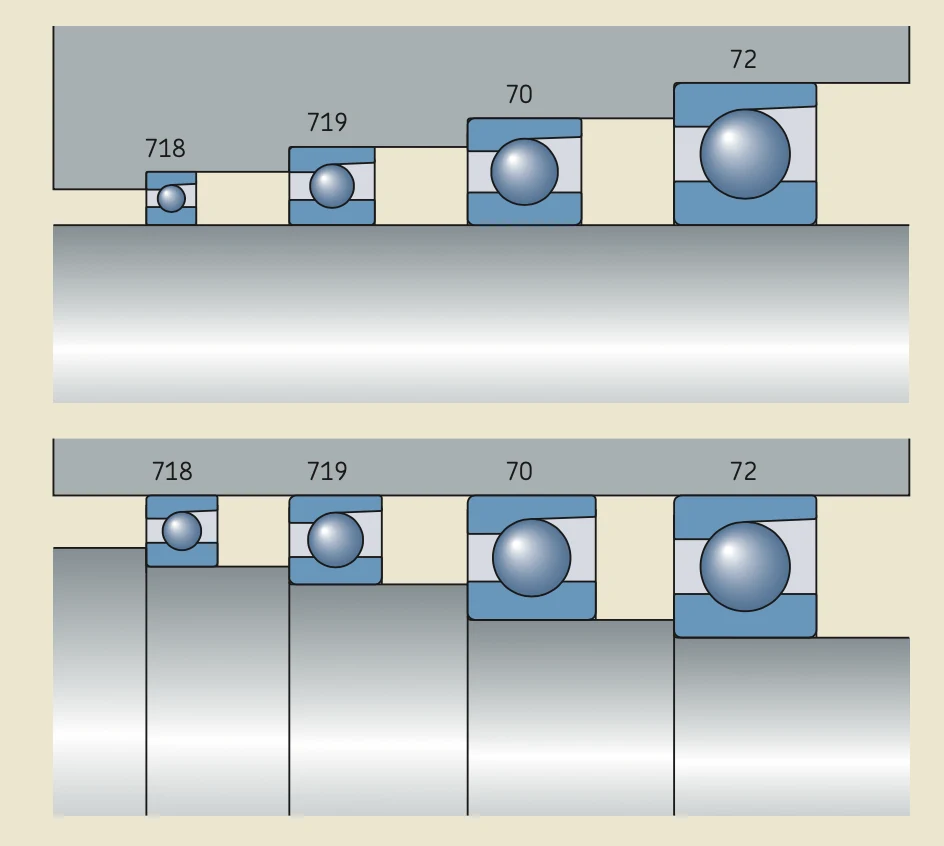

Серии и внутренняя геометрия

В шпинделях встречаются размерные серии 718, 719, 70 и 72. При одном диаметре отверстия более лёгкая серия обычно допускает большую скорость, а более массивная даёт большую грузоподъёмность и жёсткость. Это направление выбора, а не универсальное правило: окончательные значения проверяют в каталоге конкретного исполнения.

Меньшие шарики снижают центробежные силы и помогают на высокой скорости. Более крупные шарики повышают грузоподъёмность и жёсткость, но увеличивают динамические нагрузки. Количество шариков и кривизна дорожек также меняют компромисс между скоростью, нагрузкой и нагревом.

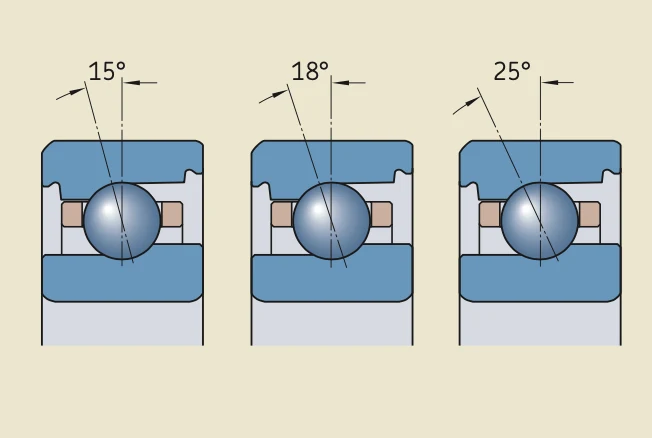

Контактный угол

Условная линия, соединяющая точки контакта шарика с кольцами, образует контактный угол. Малый угол выгоден для скорости и радиальной жёсткости; больший повышает способность воспринимать осевую нагрузку, но обычно уменьшает скоростной потенциал.

Для высокоскоростных шпиндельных серий широко применяются углы около 15° и 25°. Другие углы также существуют, поэтому угол нельзя определять по внешнему виду или переносить с похожего подшипника.

Схемы комплектации опор

Одиночный радиально-упорный подшипник не фиксирует вал в обоих осевых направлениях. Поэтому используют согласованные комплекты.

• O, DB, спина к спине — линии нагрузки расходятся наружу. Схема хорошо сопротивляется опрокидывающему моменту и часто используется в передней опоре.
• X, DF, лицом к лицу — линии нагрузки сходятся внутрь. Схема менее жёсткая к моменту, но лучше переносит небольшую несоосность.
• Тандем, DT — несколько подшипников воспринимают осевую нагрузку одного направления. Для двусторонней фиксации тандем комбинируют со встречной группой.

Подшипники универсального исполнения можно комплектовать по правилам изготовителя, однако согласованный заводской набор нельзя произвольно разбирать, менять местами или смешивать с другим комплектом. Маркировка направления, номера группы и положение каждого кольца должны сохраняться до монтажа.

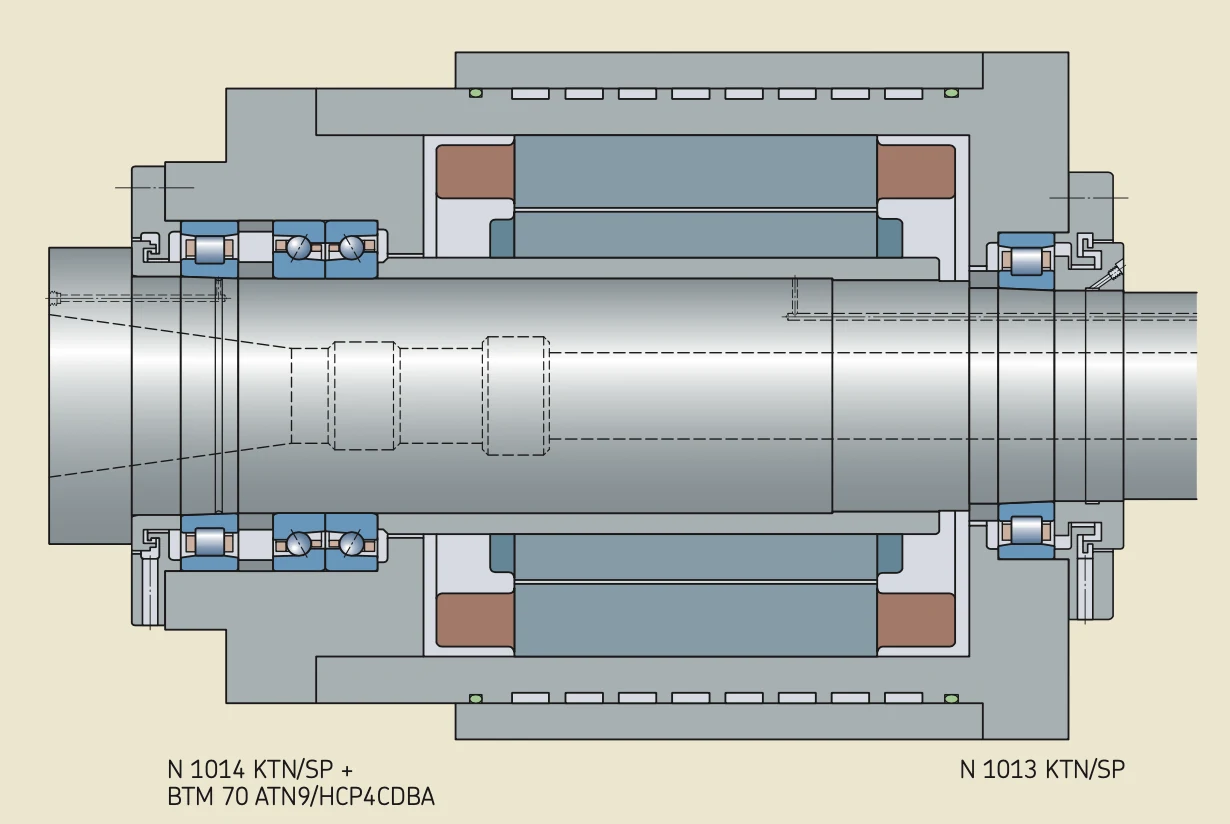

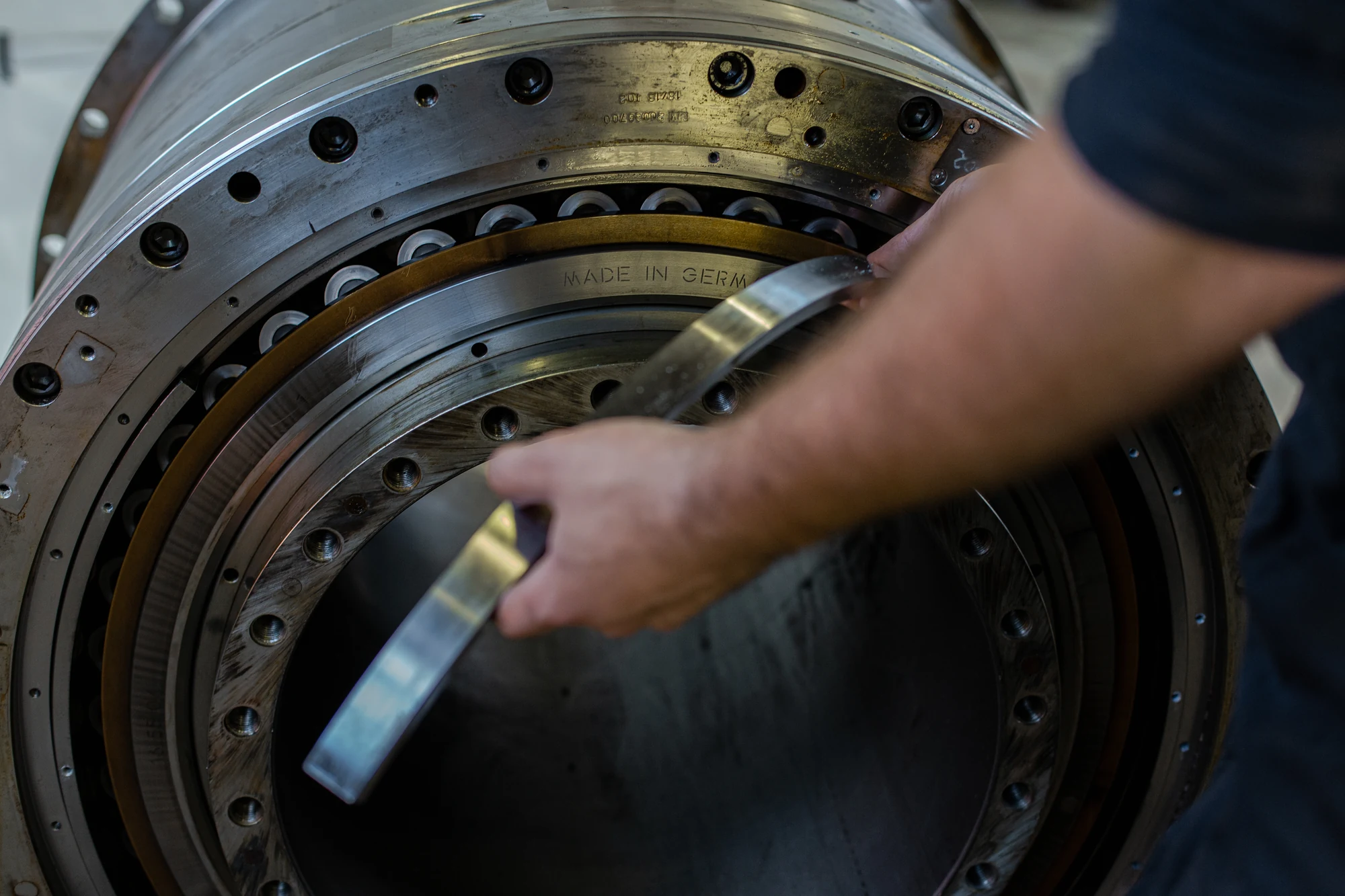

Цилиндрические роликоподшипники

Ролик контактирует с дорожкой по линии, поэтому такая опора обладает высокой радиальной грузоподъёмностью и жёсткостью. В шпинделях роликоподшипник может работать в передней опоре вместе с осевым комплектом или как задняя плавающая опора.

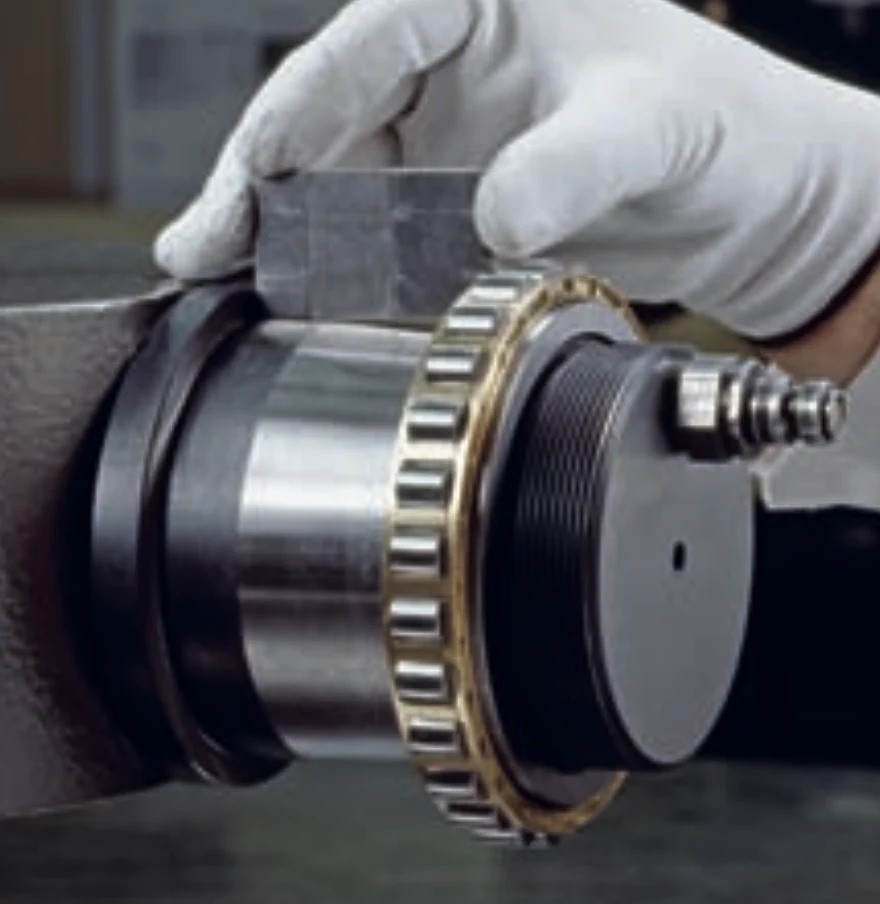

Распространены двухрядные серии NN30 и однорядные N10. Многие прецизионные исполнения имеют коническое отверстие. Продвигая внутреннее кольцо по конической посадке, регулируют его расширение и уменьшают радиальный внутренний зазор до заданного значения.

Конус, например 1:12, встречается часто, но профиль и процедура зависят от модели. Регулировку выполняют по уменьшению радиального зазора, измерению перемещения или другому методу производителя. Чрезмерное продвижение создаёт опасный преднатяг, нагрев и повреждение дорожек.

Материалы тел качения и сепараторов

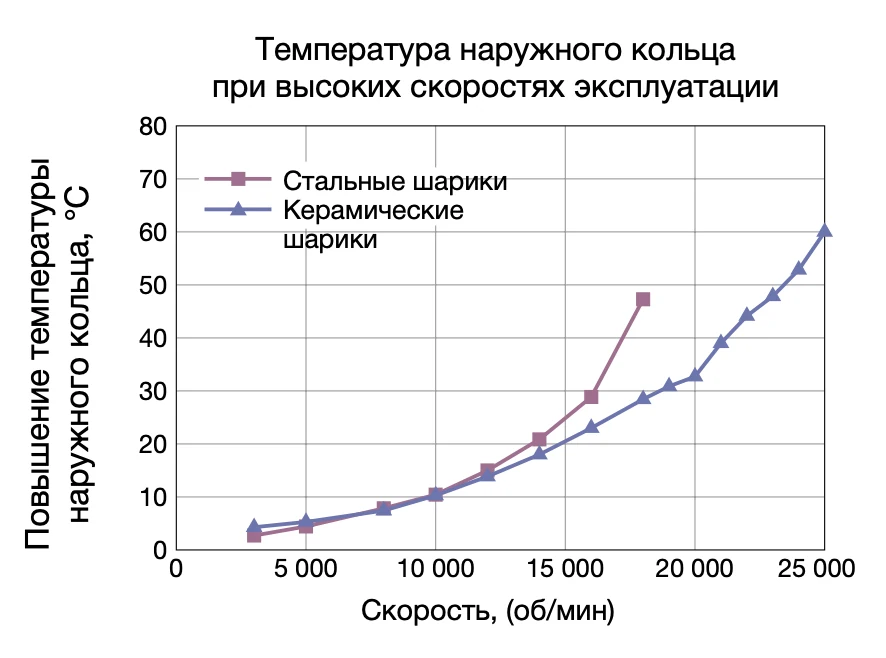

В классическом исполнении кольца и шарики изготовлены из подшипниковой стали. В гибридном подшипнике стальные кольца работают с шариками из нитрида кремния. Керамические шарики легче, жёстче, имеют меньший коэффициент теплового расширения и не проводят электрический ток. За счёт меньшей массы снижается центробежная нагрузка на высокой скорости.

Однако гибридный подшипник не является безусловно лучшим для любого шпинделя. Он дороже, чувствителен к ударным повреждениям, меняет контактные напряжения и требует совместимости посадок, преднатяга и смазки. Заменять стальное исполнение на гибридное только по размеру нельзя.

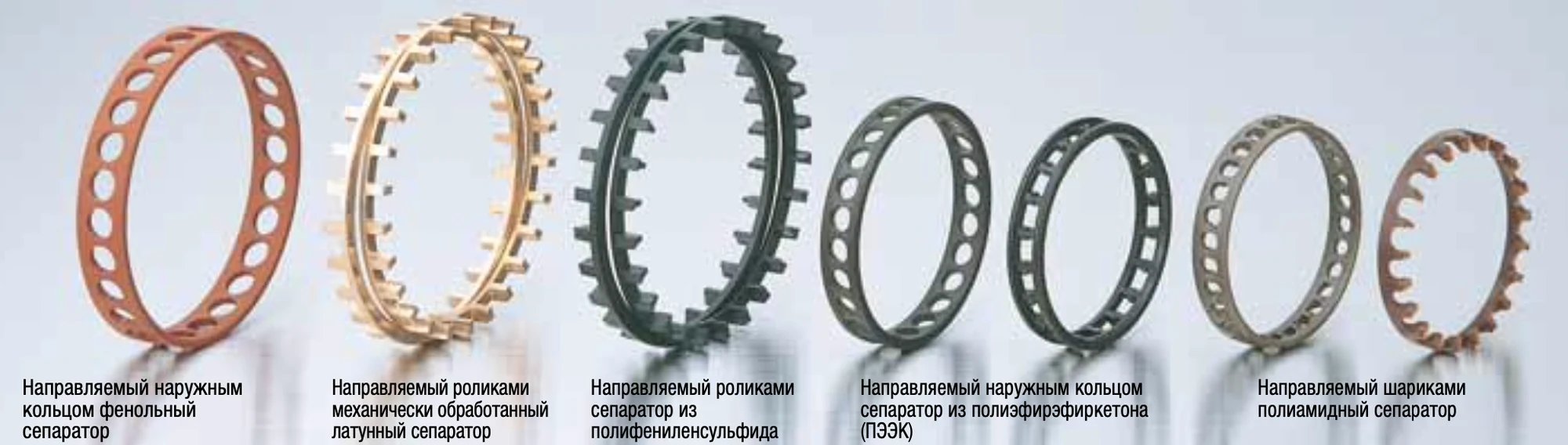

Сепаратор удерживает тела качения на расстоянии и направляет их движение. Применяются текстолитовые, полиамидные, PEEK/PTFE-содержащие и латунные конструкции. Сепаратор может направляться по наружному кольцу, внутреннему кольцу или телам качения. Материал нельзя выбирать отдельно от скорости, температуры, смазки и направления подачи масла.

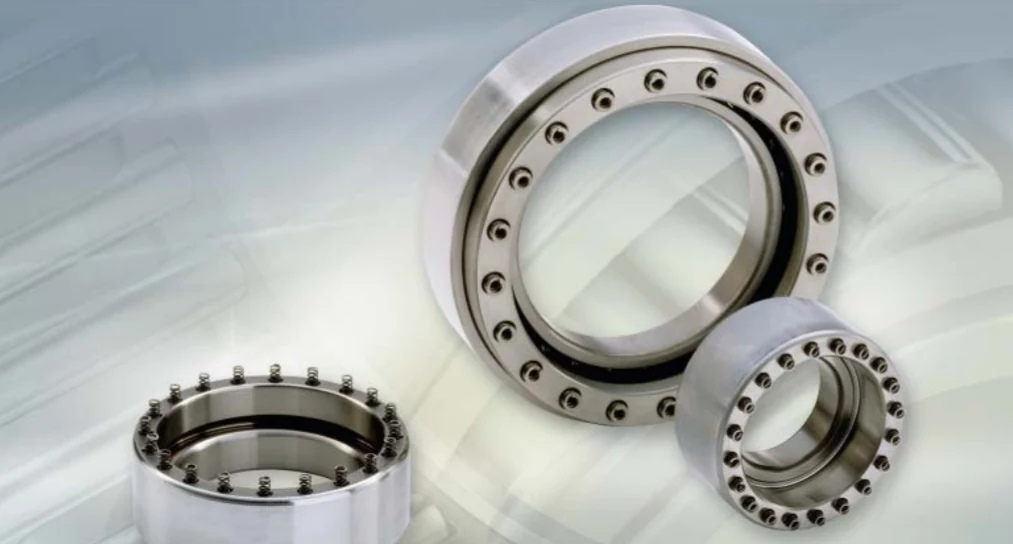

Специальные исполнения

Полная маркировка подшипника может указывать на отверстия и канавки для масловоздушной смазки, уплотнения, керамические шарики, контактный угол, класс точности, преднатяг и компоновку комплекта.

В шпинделях также встречаются:

• серии с подводом масла через наружное кольцо;
• герметизированные исполнения с заводской пластичной смазкой;
• двухрядные упорно-радиальные подшипники серии 2344;
• компактные осевые серии BAX и BTW;
• плавающие исполнения, допускающие тепловое осевое перемещение;
• подшипники нестандартных размеров для конкретного изготовителя шпинделя.

Отсутствие привычного номера в общем каталоге не означает, что деталь можно заменить ближайшим размером. Сначала восстанавливают полный код, внутреннюю конструкцию, точность, угол, преднатяг, направление установки и способ смазки.

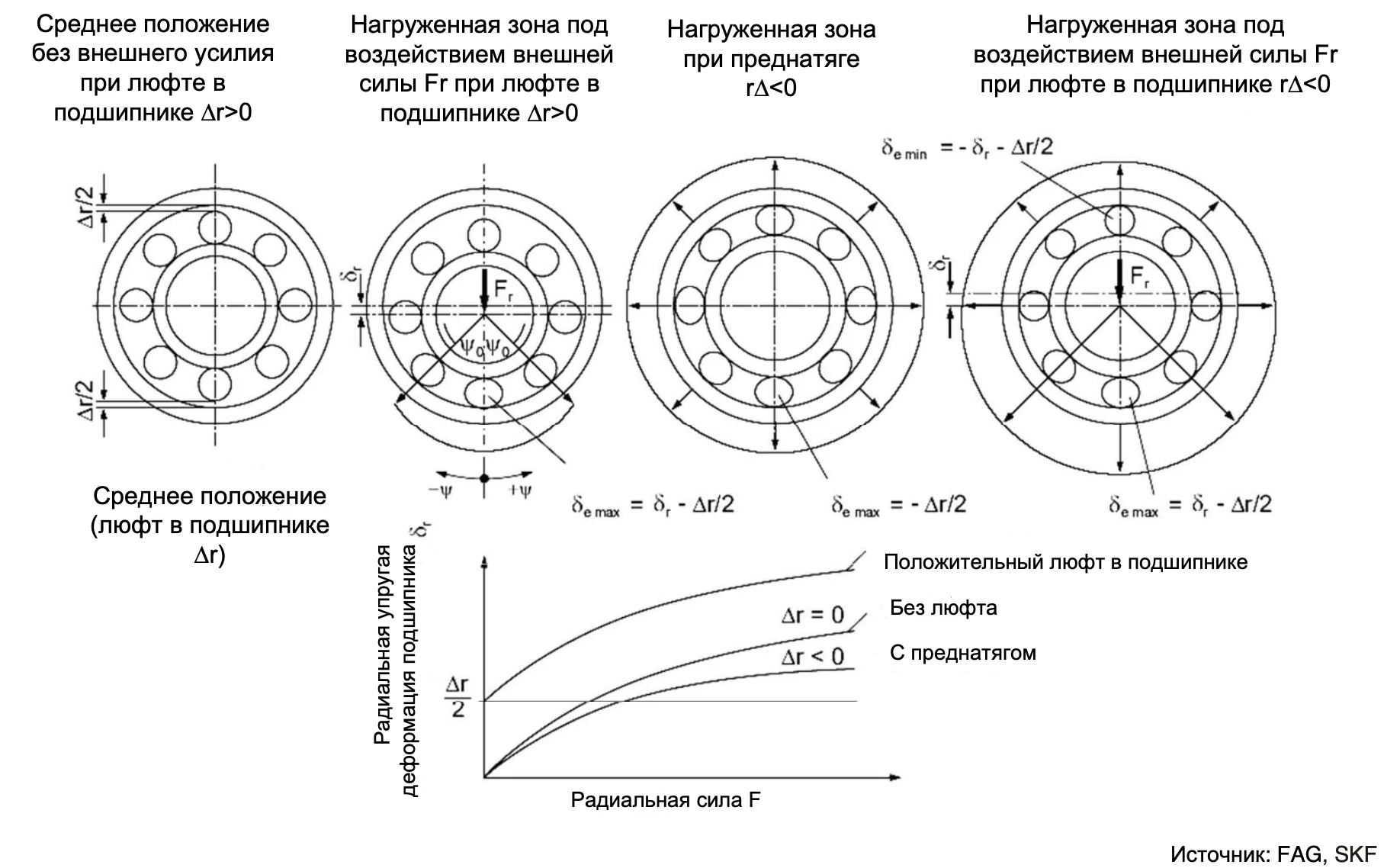

Что такое преднатяг

Преднатяг — заранее созданная внутренняя нагрузка, которая выбирает зазор и формирует контакт тел качения с дорожками ещё до внешней рабочей нагрузки. Для радиально-упорной пары это связано с относительным осевым смещением колец; для роликоподшипника на конусе — с уменьшением радиального зазора.

Преднатяг повышает жёсткость, точность положения вала и устойчивость вращения. Одновременно он увеличивает контактные напряжения, трение и нагрев, уменьшает допустимую скорость и при ошибке резко сокращает ресурс.

Преднатяг — не момент затяжки гайки

Гайка фиксирует кольца и дистанционные втулки в замкнутом пакете. После контакта всех жёстких торцов дальнейшая затяжка в правильно спроектированном узле не должна служить регулировкой преднатяга. Его задают геометрия согласованных подшипников, разность длин дистанционных колец, пружина или перемещение кольца по конусу.

Нельзя смешивать три разные величины:

1. расчётную внутреннюю силу преднатяга подшипника;
2. монтажную силу или момент, необходимый для фиксации пакета;
3. внешнюю рабочую нагрузку на вал.

Исключение возможно только в конструкции, где осевое перемещение кольца гайкой специально предусмотрено как регулировочный механизм и подтверждено чертежом.

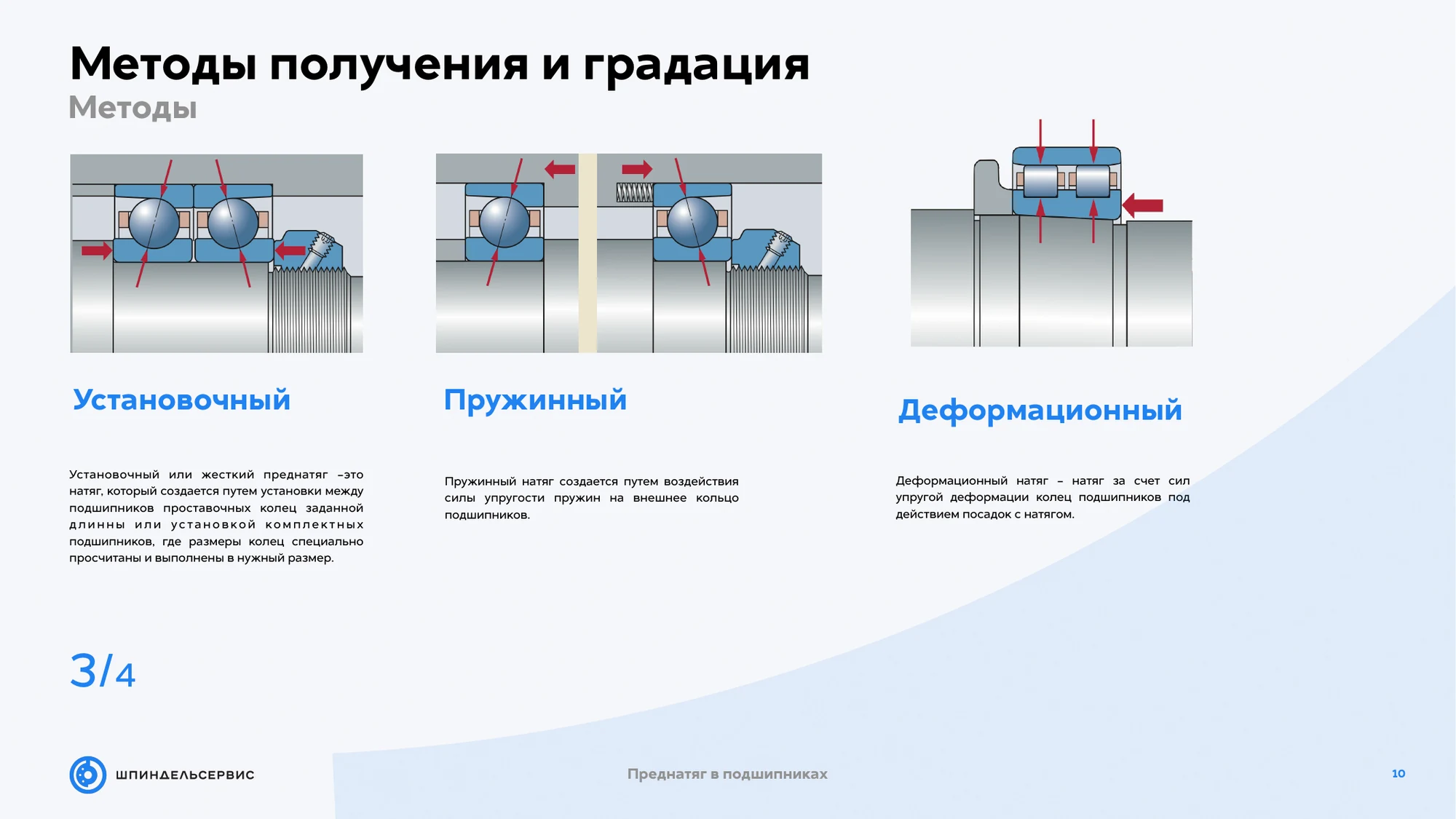

Способы создания преднатяга

Жёсткий преднатяг

Кольца согласованных подшипников прижимаются торцами напрямую или через точно изготовленные дистанционные кольца. Смещение торцов превращается во внутреннюю нагрузку. Жёсткая схема обеспечивает высокую жёсткость, но сильнее реагирует на разное тепловое расширение вала и корпуса.

Пружинный преднатяг

Одно кольцо поджимается тарельчатыми или цилиндрическими пружинами и сохраняет примерно постоянную осевую силу при тепловом перемещении. Такая схема полезна в высокоскоростной задней опоре, но её жёсткость и поведение определяются характеристикой пружин и направлением внешней нагрузки.

Преднатяг через посадку или конус

Радиальный зазор уменьшается натягом посадки либо продвижением внутреннего кольца по конусу. Метод типичен для прецизионных роликоподшипников. Здесь особенно важны фактический диаметр посадки, конусность, толщина кольца и температура монтажа.

Как задают и проверяют преднатяг

Наиболее надёжный путь — заводской согласованный комплект с заданным классом: extra light, light, medium или heavy в терминологии конкретного производителя. Одинаковое словесное обозначение у разных брендов не гарантирует одинаковую силу.

При ремонте применяют несколько методов:

• измеряют выступание торцов колец и рассчитывают дистанционные кольца;
• контролируют зависимость осевого перемещения от приложенной силы;
• используют специальные стенды для измерения разгрузки встречного подшипника;
• измеряют стартовый момент как дополнительный контроль;
• для роликоподшипника контролируют исходный и остаточный радиальный зазор либо осевое продвижение на конусе.

Измерение «на ощупь» и один только момент проворачивания не дают достаточной точности: на результат влияют смазка, температура, уплотнения, масса деталей и погрешность стенда. Любой метод должен быть привязан к кривой конкретного подшипника.

Тепловой баланс опоры

Рабочий преднатяг отличается от монтажного. Вал, внутренние кольца, корпус и наружные кольца нагреваются неодинаково; центробежные силы меняют контакт; внешнее осевое усилие приходит от резания, пружин, ротационного соединения и давления подачи через инструмент.

Поэтому расчёт опоры должен учитывать:

• посадочные натяги на валу и в корпусе;
• рабочие температуры обеих опор;
• материал и длину дистанционных колец;
• частоту вращения;
• усилие разгрузки шпинделя;
• давление в подводящих магистралях;
• работу контуров термостабилизации.

Слишком малый рабочий преднатяг вызывает потерю жёсткости, проскальзывание и нестабильность тел качения. Слишком большой — рост температуры, смазывание дорожек, повреждение сепаратора и заклинивание.

Монтаж подшипников

Прецизионный подшипник повреждается не только грязью, но и неправильной передачей монтажного усилия. Усилие нельзя проводить через шарики или ролики.

1. Проверить номера, суффиксы, класс точности, комплектность и направление каждого подшипника.
2. Измерить вал, корпус, дистанционные кольца, биение уступов и перпендикулярность торцов.
3. Очистить детали и работать в чистой зоне без абразива, ворса и открытой упаковки смазки.
4. Нагревать кольцо равномерно индукционным нагревателем или по процедуре производителя; не использовать открытое пламя.
5. Передавать усилие только на монтируемое кольцо.
6. Совместить метки согласованного комплекта и направление контактных углов.
7. Затянуть фиксирующие элементы установленным способом и проверить осевое прилегание.
8. До запуска вручную проверить плавность вращения и сигналы температуры.

Кольца, упавшие на твёрдый пол или получившие удар, нельзя автоматически возвращать в сборку только потому, что повреждение не видно глазом.

Пластичная смазка

Пластичная смазка проста, не требует внешней станции и хорошо подходит для многих шпинделей. Но её марка, количество и распределение критичны.

Недостаток смазки вызывает голодание контакта. Избыток заставляет тела качения перемешивать смазку, резко повышает сопротивление и температуру. Несовместимые загустители и базовые масла могут изменить консистенцию смеси, поэтому старую и новую смазку нельзя смешивать без подтверждения совместимости.

Количество определяют по документации производителя подшипника или шпинделя. Значение в процентах свободного объёма и масса в граммах зависят от скорости, конструкции сепаратора, уплотнений и режима работы. Наносить «до полного заполнения» для высокоскоростной опоры опасно.

Приработка пластичной смазки

После сборки шпиндель разгоняют ступенями. На каждой ступени наблюдают температуру, вибрацию и ток двигателя. Если температура быстро растёт или перестаёт стабилизироваться, скорость снижают и выясняют причину. Цель приработки — распределить смазку и вывести её избыток из зоны качения, а не просто выдержать заданное время.

Критерии ступеней, максимальную температуру и скорость роста берут из процедуры конкретного шпинделя. Универсальный график не может учитывать размер подшипников, преднатяг и систему охлаждения.

Жидкая и масловоздушная смазка

Для высокой скорости применяют циркуляционную подачу масла, струйную подачу или систему масло–воздух.

• Циркуляционная система подаёт и отводит масло, одновременно перенося тепло и загрязнения к фильтру.
• Струйная подача направляет значительный поток в подшипник и требует правильно рассчитанного отвода.
• Масло–воздух доставляет очень малое количество масла непрерывным потоком воздуха непосредственно к контакту.

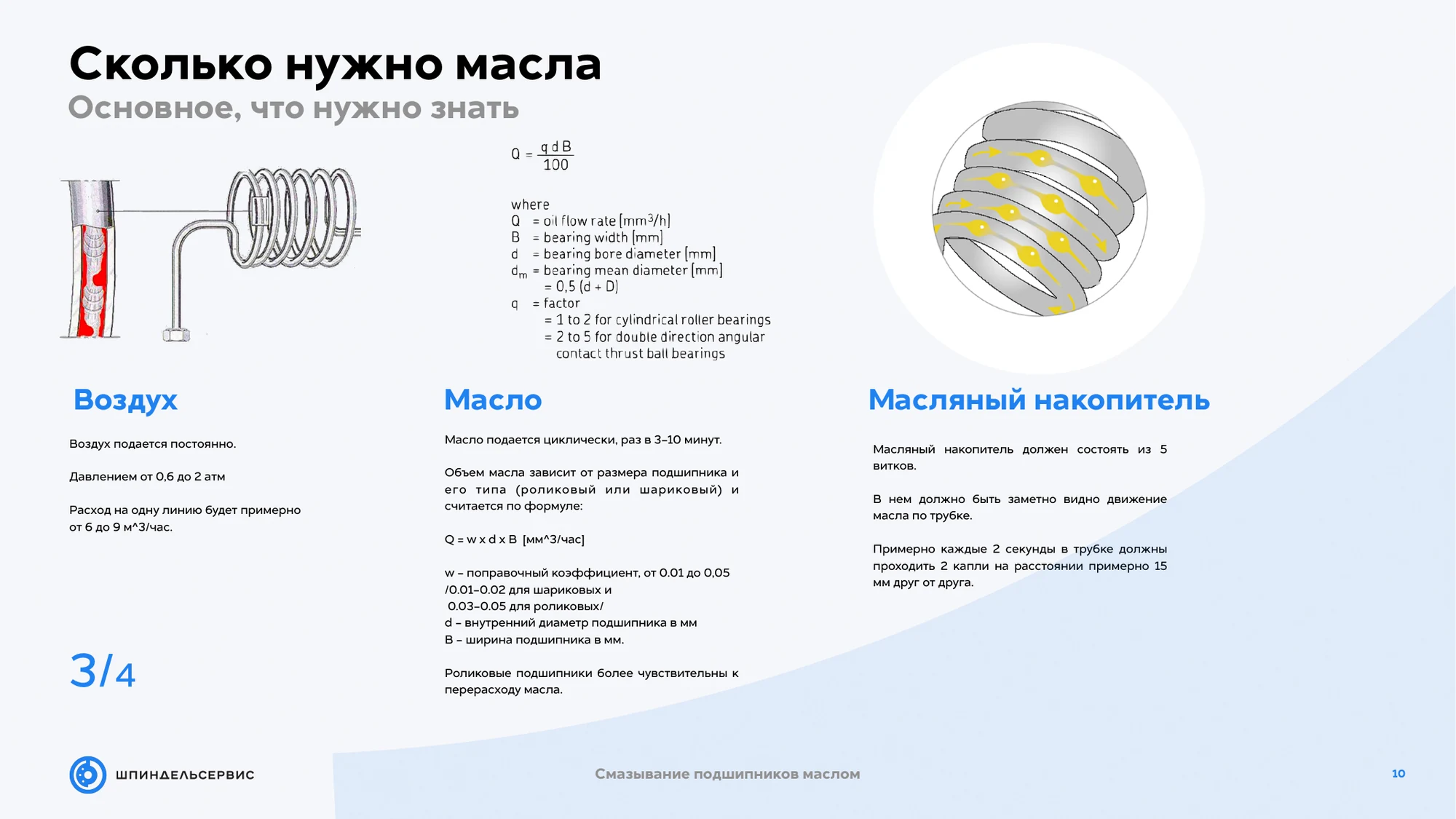

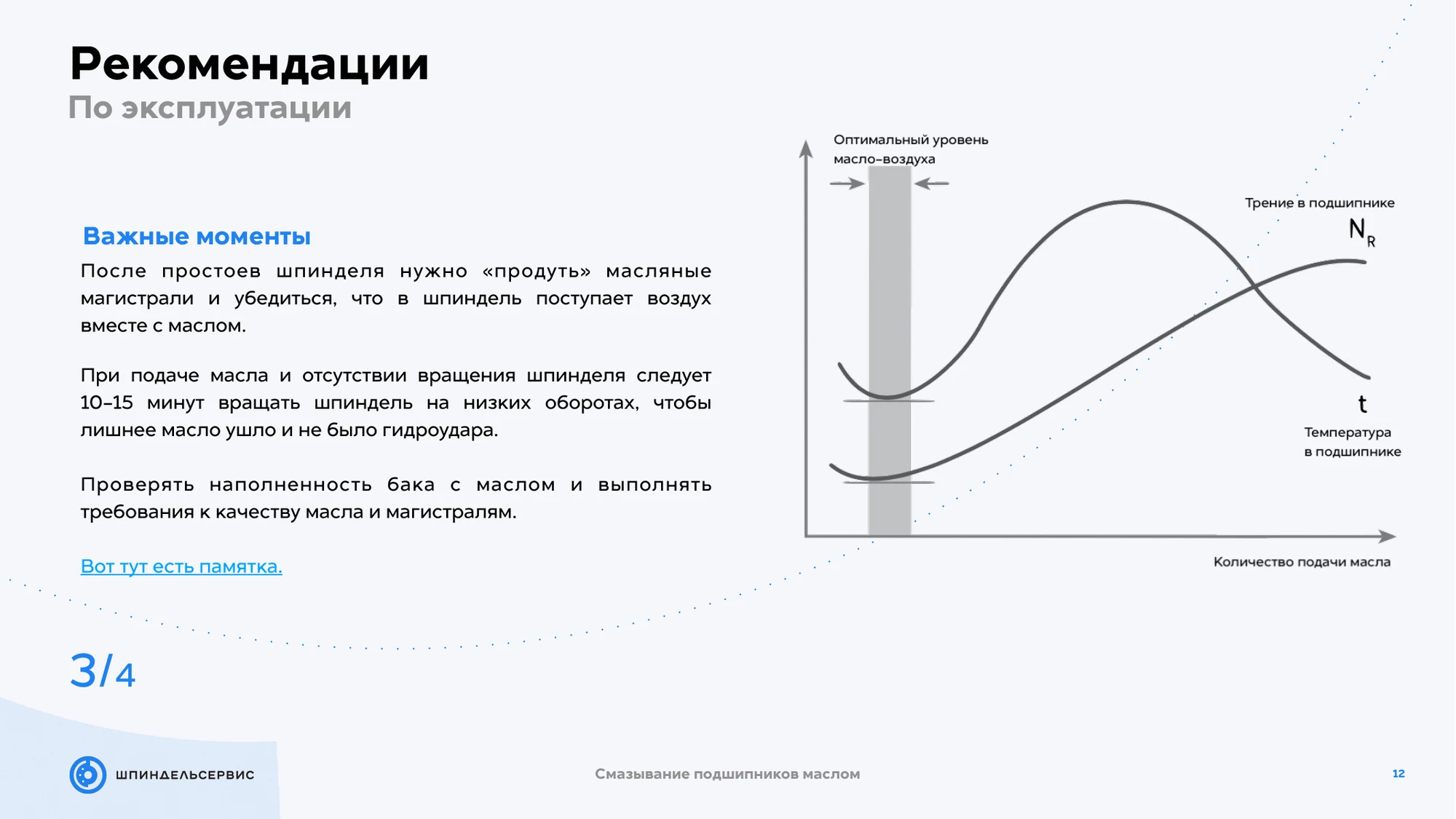

Как работает масло–воздух

Дозатор периодически выдаёт порцию масла в поток воздуха. В длинной спиральной трубке масло растягивается по стенке и образует почти непрерывную тонкую подачу. Воздух транспортирует масло, создаёт небольшой подпор и помогает не допустить загрязнение внутрь опоры.

В исходной методике приведена оценочная формула расхода Q = w × d × B, где d — внутренний диаметр, B — ширина подшипника, а коэффициент w выбирают по типу тел качения. Это только начальная оценка для указанной методики. Реальную подачу, интервал дозирования, давление и диаметр трубки определяют по документации подшипника, форсунки и смазочной станции.

Нельзя оценивать исправность только по каплям в прозрачной трубке. Контролируют:

• уровень и состояние масла в баке;
• давление и расход воздуха;
• работу каждого дозатора;
• наличие импульсов масла по всем линиям;
• целостность трубок, фильтров и обратных клапанов;
• правильное положение форсунки относительно подшипника;
• свободный выход воздуха и масла из корпуса;
• связанные аварии в ПЛК.

После длительного простоя или вмешательства линии предварительно заполняют по процедуре станции. До выхода на рабочую скорость подтверждают доставку масла к каждой опоре. Пуск сухой линии на высокой скорости может повредить дорожки раньше, чем корпус заметно нагреется.

Ступенчатый запуск после ремонта

Перед разгоном фиксируют исходные значения температуры, вибрации, осевого положения и тока. Затем скорость повышают ступенями, дожидаясь теплового плато или выполняя критерий изготовителя.

Остановить испытание нужно при ускоряющемся росте температуры, резком изменении вибрации, нестабильном токе, необычном шуме, потере подачи масла или уходе осевого положения. Абсолютная температура важна, но тренд часто показывает проблему раньше.

После полного прогрева проверяют:

• биение конуса и контрольной оправки;
• температурную разницу передней и задней опор;
• спектр вибрации на характерных скоростях;
• осевое тепловое смещение;
• стабильность системы смазки;
• работу охлаждения, датчиков и аварий.

Полученные графики становятся базовой линией для последующей диагностики.

Типичные причины повреждений

Недостаточная смазка

На дорожках появляются перегрев, смазывание и изменение цвета. Причиной может быть не только пустой бак, но и воздух в линии, засорённая форсунка, неверный интервал дозатора или масло неподходящей вязкости.

Избыток смазки

Температура растёт из-за перемешивания, особенно сразу после разгона. Нельзя автоматически компенсировать нагрев увеличением подачи: сначала устанавливают механизм нагрева.

Загрязнение

Твёрдые частицы создают вмятины, повышают шум и запускают усталостное разрушение. Влага и агрессивная СОЖ вызывают коррозию. Источник ищут в уплотнениях, воздухе, промывке деталей и процедуре сборки.

Ошибка преднатяга или посадки

Слишком большой преднатяг вызывает нагрев и раннее разрушение; слишком малый — люфт, проскальзывание и потерю точности. Овальность корпуса, конусность вала и перекос уступов деформируют тонкие кольца даже при правильном номинальном размере.

Электрическая эрозия

Токи через подшипник оставляют кратеры и характерные рифлёные дорожки. Гибридные шарики разрывают электрическую цепь, но решение также включает заземление вала, фильтры привода и правильную прокладку кабелей.

Ложное бринеллирование и удары

Вибрация неподвижного шпинделя при транспортировке может вытеснить смазку и сформировать следы в зонах контакта. Шпиндель перевозят с предусмотренными фиксаторами и в положении, заданном изготовителем.

Подбор замены и проверка происхождения

Для заказа недостаточно базового номера. Нужны полный суффикс, класс точности, контактный угол, материал шариков, сепаратор, уплотнение, преднатяг и схема комплекта. Полезно сохранить фотографии упаковки, маркировки колец и сертификатов до распаковки.

QR-код и внешне аккуратная коробка сами по себе не доказывают подлинность. Надёжнее проверять прослеживаемость поставки, статус поставщика, совпадение заводских кодов и измеряемые параметры. Неизвестный подшипник нельзя принимать в прецизионный шпиндель только по размерам и цене.

Контрольный список перед сдачей шпинделя

1. Полные номера и положение подшипников занесены в карту сборки.
2. Посадки, уступы и дистанционные кольца измерены и сохранены в протоколе.
3. Способ и величина преднатяга подтверждены расчётом или документацией.
4. Смазка идентифицирована, её масса или подача задокументированы.
5. Масловоздушные линии проверены отдельно по каждой опоре.
6. Выполнена ступенчатая приработка с записью температуры и вибрации.
7. После прогрева проверены биение, осевое смещение и стабильность тока.
8. Настроены предупреждения и аварийные пороги системы мониторинга.

Материалы для скачивания

Главный вывод

Ресурс шпиндельной опоры задаёт не торговая марка подшипника сама по себе, а согласованная система: геометрия, схема установки, рабочий преднатяг, посадки, тепловой режим, чистота и точная подача смазки.

Преднатяг нельзя регулировать наугад моментом гайки, гибридное исполнение нельзя считать универсальной заменой стальному, а наличие масла в баке не подтверждает смазку каждого подшипника. Надёжный результат дают только измерения, прослеживаемая сборка и контролируемая приработка всего шпинделя.
