Передняя часть шпинделя постоянно находится рядом с потоком СОЖ, аэрозолем, стружкой и абразивным шламом. При этом обычная контактная манжета плохо подходит для высоких оборотов: кромка нагревается, изнашивается и ограничивает скорость.
Поэтому в высокоскоростных шпинделях применяют лабиринтное уплотнение — бесконтактную систему с узкими зазорами и сложным путём движения среды. Чаще всего она работает вместе с барьерным воздухом и дренажем.
Важно понимать: лабиринт — не герметичная пробка. Надёжную защиту создаёт система из трёх элементов:
- геометрия лабиринта затрудняет проникновение загрязнений;
- воздух формирует поток из шпинделя наружу;
- дренаж отводит жидкость, попавшую во внешнюю полость.
Почему контактное уплотнение не всегда подходит
Контактная манжета уплотняет вал за счёт постоянного прижатия рабочей кромки. На высокой окружной скорости в зоне контакта возникают трение и нагрев. Кромка изнашивается, а допустимые обороты ограничиваются материалом, смазкой и геометрией.
В лабиринтном уплотнении вращающаяся и неподвижная детали в исправном состоянии не касаются друг друга. Поэтому отсутствует постоянное контактное трение, а предельная скорость определяется уже геометрией, балансировкой, зазором и воздушным потоком.
Это преимущество одновременно создаёт ограничение: поскольку физического контакта нет, лабиринт не обеспечивает абсолютной герметичности. Его нельзя оценивать по принципу «течёт или не течёт», как резиновую манжету.

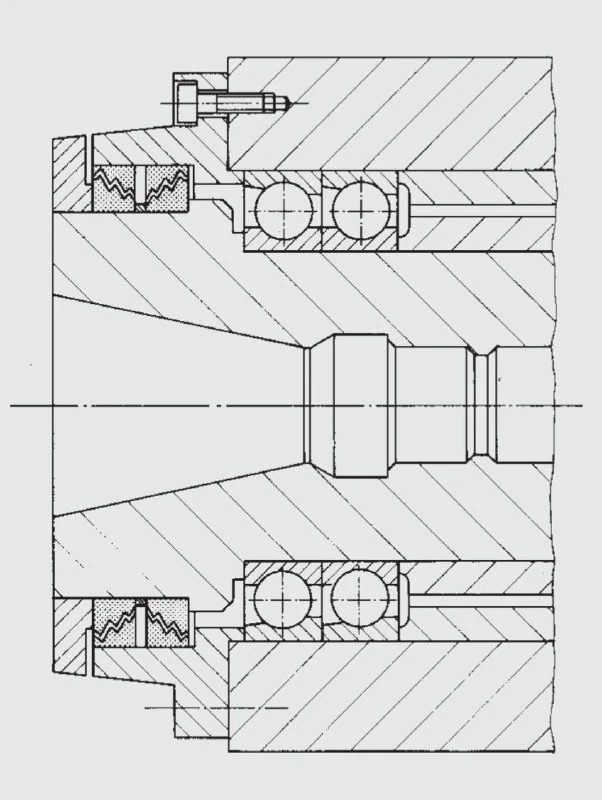

Как устроен лабиринт
Простейшую схему можно представить как две детали с взаимно перекрывающимися буртами. Один элемент напоминает перевёрнутую букву «П», второй входит в него выступом. Между поверхностями остаётся узкая щель, но прямого пути снаружи внутрь уже нет.
В реальном шпинделе таких поворотов и камер может быть несколько. Частица или капля должна многократно изменить направление, потерять скорость и преодолеть зоны различного давления.
Конструкция может включать:
- радиальные и осевые щели;
- кольцевые канавки и камеры расширения;
- вращающиеся отбойные бурты;
- каналы подачи барьерного воздуха;
- полость сбора жидкости;
- одно или несколько дренажных отверстий.
Что происходит при вращении
Вращающиеся бурты отбрасывают жидкость центробежной силой, а резкие изменения направления уменьшают энергию капель и частиц. Поэтому динамическая защита обычно становится эффективнее при штатном вращении.
Но вращение не заменяет подачу воздуха, а воздух не отменяет дренаж. Кроме того, шпиндель часто оказывается под воздействием СОЖ во время останова, когда центробежный эффект отсутствует. Именно поэтому барьерный воздух в ряде станков подаётся постоянно — в том числе на неработающий шпиндель.
Логику включения воздуха и вращения резервных шпинделей нужно брать из документации станка. Универсально принудительно вращать каждый неиспользуемый шпиндель нельзя: это зависит от конструкции, смазки и алгоритмов производителя.
Барьерный воздух
Воздух вводится во внутреннюю камеру лабиринта и выходит наружу через щелевые зазоры. Правильное направление потока мешает СОЖ и загрязнениям двигаться к подшипниковой опоре.
В практических схемах встречается давление порядка 2 бар, но это не универсальная уставка. Рабочее давление и расход определяет изготовитель шпинделя. Важен не только показатель на общей пневмолинии, а фактическое состояние воздуха непосредственно у входа в лабиринт.
Барьерный воздух должен быть:
- чистым, без твёрдых частиц;
- сухим, без конденсата;
- без масла, если изготовитель не требует обратного;
- стабильным по давлению и расходу;
- поданным через исправный фильтр и регулятор.
Недостаточное давление
Если давление или расход слишком малы, направленный поток наружу ослабевает. СОЖ, туман и шлам получают возможность пройти через щель и накопиться у передней опоры.
Причиной может быть не только настройка регулятора, но и забитый фильтр, пережатый шланг, утечка, загрязнённый канал или ошибочное подключение после ремонта.
Избыточное давление
Чрезмерное давление тоже опасно. Воздух может пройти в сторону подшипника, нарушить работу уплотнений или способствовать выносу пластичной смазки из передней опоры. Поэтому принцип «чем больше, тем лучше» здесь не работает.

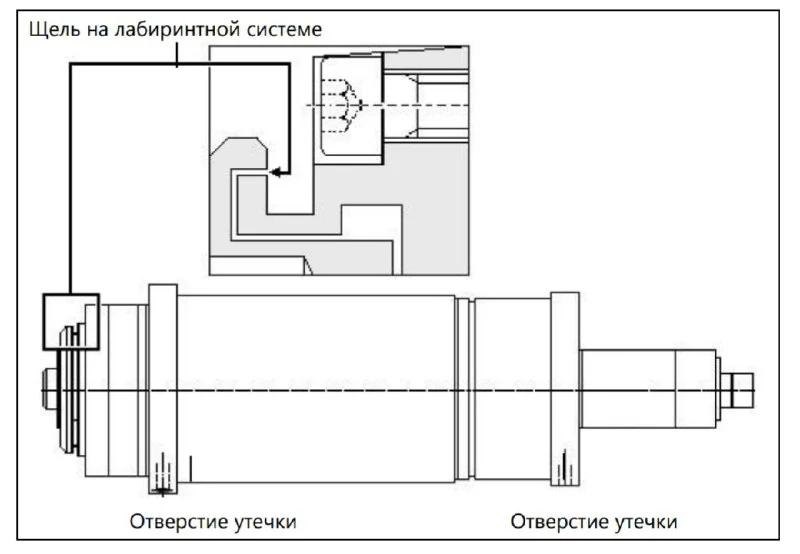

Для чего нужен дренаж
Часть жидкости может попасть во внешнюю камеру лабиринта при останове, интенсивной подаче СОЖ или неблагоприятной ориентации сопел. Дренаж должен вывести её наружу до того, как уровень поднимется к внутренним ступеням.
Для горизонтального шпинделя отверстие располагают в нижней точке — в положении «6 часов». Если дренаж окажется сбоку или сверху, часть полости превратится в резервуар, и жидкость будет накапливаться внутри.
После завершения обработки полезно оставить станок в предусмотренном производителем режиме продувки или холостого хода. За это время остатки СОЖ уходят через дренаж, а воздушный поток просушивает полость.
Почему ориентация шпинделя критична
При сборке шпиндель может механически вставать в корпус в нескольких угловых положениях, но дренажная схема рассчитана на одно из них. Ошибка ориентации превращает нижнее отверстие в боковое или верхнее.
Перед установкой проверяют:
- метки углового положения корпуса;
- фактическое направление дренажного канала;
- отсутствие перегибов в отводящей трубке;
- свободный выход жидкости;
- соответствие монтажному чертежу станка.
Особенно внимательно это контролируют после замены корпуса, передней крышки или переделки присоединительных элементов.
Что выводит лабиринт из строя
Забитый дренаж
Отверстие постепенно перекрывают высохшая СОЖ, липкий шлам, коррозия и мелкая стружка. Жидкость перестаёт уходить и поднимается к внутренним ступеням лабиринта.
Загрязнение щели
Стружка, попавшая в узкий зазор, может одновременно касаться вращающейся и неподвижной деталей. Возникают задиры, локальный нагрев и риск заклинивания.
Нарушенная геометрия
После удара, неправильной запрессовки или неаккуратной разборки бурт деформируется. Даже небольшое смещение при малом рабочем зазоре вызывает касание.
Ошибочный зазор после ремонта
Слишком большой зазор ухудшает сопротивление проникновению загрязнений и снижает скорость выходящего воздуха. Слишком маленький не оставляет запаса на биение, температурное расширение и упругие перемещения вала.
Зазор нельзя назначать «на глаз». Его восстанавливают по чертежу или по подтверждённым исходным измерениям, с учётом осевого положения деталей и рабочих температур.
Почему лабиринт начинает «затирать»
Если исправный шпиндель внезапно тяжело вращается от руки, причиной не обязательно являются подшипники. Загрязнённый или деформированный лабиринт может механически удерживать вал.
При продолжении работы контактные поверхности нагреваются. Возможны задиры и перенос металла, а в тяжёлом случае — локальное схватывание деталей. Температурный датчик передней опоры покажет нагрев, похожий на проблему подшипника, хотя первичная причина находится в лабиринте.
Правильное действие — остановить узел, локализовать место сопротивления, разобрать и очистить систему. Попытка «притереть» лабиринт вращением увеличивает повреждение и может довести исправную подшипниковую опору до ремонта.
Опасность очистки станка сжатым воздухом
Обдув рабочей зоны сильной струёй поднимает стружку и направляет её в самые узкие щели. Воздух способен протолкнуть частицы к лабиринту, в дренаж, направляющие и уплотнения.
Для уборки предпочтительнее методы, предусмотренные производителем станка: удаление стружки инструментом и промышленным пылесосом, смыв в правильном направлении и штатная промывка транспортёра. Сопло сжатого воздуха нельзя направлять в нос шпинделя.
Нельзя погружать нос шпинделя в СОЖ
Лабиринт рассчитан на капли, аэрозоль и ограниченный внешний поток, но не на гидростатическое давление при погружении. Если уровень жидкости перекрывает дренаж и вход лабиринта, отвод становится невозможным, а СОЖ получает постоянный путь внутрь.
При горизонтальном шпинделе уровень жидкости должен оставаться ниже нижней точки лабиринта и дренажа. Сопла настраивают так, чтобы рабочая струя попадала в зону резания, а не непосредственно в щель уплотнения.
Признаки неправильной работы
- Из дренажа не выходит жидкость после интенсивной обработки
- В дренажной трубке видны отложения или стружка
- У носа шпинделя отсутствует ощутимый выход воздуха
- Давление падает при включении других потребителей
- Из лабиринта выходит масло или смазка
- Шпиндель тяжело либо неравномерно проворачивается от руки
- Передняя опора нагревается при небольшой нагрузке
- Появляется шум трения, связанный с оборотами
- Внутри передней крышки обнаруживается СОЖ или коррозия
- Повторно выходят из строя передние подшипники без очевидной причины
Диагностика без разборки
Проверку начинают не с увеличения давления, а с восстановления всей цепочки:
- Сверяют давление и расход с документацией шпинделя.
- Проверяют фильтр, регулятор, шланги и подводящий канал.
- Подтверждают выход воздуха по окружности лабиринта.
- Проверяют проходимость дренажа безопасным способом.
- Контролируют положение отверстия относительно вертикали.
- Осматривают сопла СОЖ и уровень жидкости.
- Проворачивают вал вручную и оценивают равномерность сопротивления.
- Сравнивают температуру передней опоры на одинаковых режимах.
Продувать дренаж внутрь шпинделя высоким давлением опасно: загрязнение можно загнать к подшипникам. Направление и допустимый способ очистки выбирают по конструкции узла.
Контроль при ремонте
До разборки полезно зафиксировать:
- осевые размеры и взаимное положение элементов;
- радиальные и осевые зазоры;
- ориентацию дренажных каналов;
- точки подвода воздуха;
- состояние отбойных буртов и следы контакта;
- количество и расположение уплотнительных колец.
После сборки проверяют свободное вращение вала во всём диапазоне осевого перемещения, герметичность внутренних соединений, фактический воздушный поток и свободный слив через дренаж. Затем выполняют прогон ступенями, контролируя шум и температуру передней опоры.
Регламент эксплуатации
- Не направлять струю сжатого воздуха в нос шпинделя
- Не направлять сопло СОЖ непосредственно в лабиринт
- Не допускать погружения носа и перекрытия дренажа жидкостью
- Контролировать воздух даже при остановленном шпинделе, если это предусмотрено станком
- Регулярно осматривать дренаж и удалять внешние отложения
- Не увеличивать давление без данных производителя
- При тяжёлом вращении остановить узел и найти причину
- После обработки использовать штатный цикл продувки или холостого хода
- После любого ремонта проверять зазоры и угловую ориентацию
Лабиринтное уплотнение работает надёжно только как система. Правильная геометрия без воздуха не гарантирует защиту, воздух без дренажа не удалит накопившуюся жидкость, а исправный дренаж не спасёт деформированный лабиринт. Контролировать нужно все три элемента одновременно.
