Ротационные соединения шпинделя

Ротационное соединение передаёт технологическую среду из неподвижной части станка во вращающийся вал шпинделя. Через него подают смазочно-охлаждающую жидкость непосредственно к режущей кромке, воздух для продувки конуса, масло или другую предусмотренную конструкцией среду.

В шпинделе это небольшой, но критически важный механизм. Его отказ опасен не только потерей давления: жидкость может попасть в подшипниковую опору, на энкодер или в обмотку двигателя. Поэтому состояние ротационного соединения оценивают как часть защиты всего шпиндельного узла.

Что происходит внутри соединения

Узел объединяет две части:

• неподвижный корпус, связанный со станочной магистралью;
• вращающийся вал или адаптер, связанный со шпинделем.

Между ними находится торцевое уплотнение. Одна уплотнительная поверхность вращается, другая остаётся неподвижной. Плоские притёртые кольца из карбида кремния, карбида вольфрама, технической керамики, графитовых композиций или других материалов образуют контролируемый контакт.

Давление среды, пружины и геометрия разгрузки определяют усилие прижатия торцов. Слишком слабый контакт вызывает утечку, слишком сильный — перегрев и быстрый износ. Поэтому одинаковое внешнее подключение ещё не означает взаимозаменяемость двух моделей.

Для чего ротационное соединение используют в шпинделе

Подача СОЖ через инструмент

Поток проходит через осевой канал вала, оправку и инструмент непосредственно в зону резания. Это улучшает удаление стружки, отвод тепла и стойкость инструмента, особенно при обработке глубоких отверстий и закрытых полостей.

Продувка конуса

Во время смены инструмента воздух удаляет капли жидкости и частицы с базовых поверхностей конуса. Чистота стыка влияет на биение, повторяемость установки и усилие фиксации.

Передача других сред

В специальных шпинделях через ротационные механизмы передают масло, воздушно-масляную смесь, хладагент или несколько независимых сред. Для каждой среды необходимы совместимые материалы уплотнений и собственная схема дренажа.

Два основных исполнения

Встраиваемые, или бесподшипниковые

Встраиваемый узел разделён между шпинделем и неподвижной частью. Его вращающийся элемент устанавливается непосредственно в вал, а ответная часть центрируется в корпусе или цилиндре. Собственных опорных подшипников в классической схеме нет.

Преимущества:

• минимальные габариты и масса;
• отсутствие отдельного подшипникового ограничения скорости;
• удобная компоновка компактных мотор-шпинделей;
• небольшая длина по оси.

Ограничения:

• высокие требования к соосности и установочным размерам;
• замена часто требует разборки соседних узлов;
• ошибка монтажа быстро повреждает торцевую пару;
• при неудачной организации дренажа утечка может попасть внутрь шпинделя.

Такие решения часто применяют в пятиосевых головах и токарно-фрезерных центрах, где особенно важны компактность и высокая частота вращения.

Блочные, или подшипниковые

Блочное соединение представляет собой отдельный законченный узел с собственными подшипниками, корпусом, входным фитингом и дренажем. Оно устанавливается с тыльной стороны шпинделя и соединяется с валом через резьбу или адаптер.

Преимущества:

• проще демонтировать и заменить;
• удобно контролировать отдельные дренажные выходы;
• меньше зависимость от внутренней геометрии шпинделя;
• поставляется как настроенный изготовителем модуль.

Ограничения:

• большие осевые и радиальные габариты;
• собственные подшипники ограничивают скорость и требуют правильной нагрузки;
• шланг не должен передавать на корпус изгибающий момент;
• допустимые давление и частота вращения зависят от конкретной модели.

Почему нужен дренаж

Торцевое уплотнение не следует рассматривать как абсолютно герметичную неподвижную прокладку. Некоторым конструкциям для нормальной работы допустима контролируемая утечка. Она должна безопасно отводиться через дренаж, а не попадать в мотор или подшипники.

Дренажная линия должна:

• идти вниз без петель, противодавления и сифона;
• иметь достаточное сечение;
• оставаться открытой и чистой;
• не объединяться с линией, где возможно обратное давление;
• позволять визуально или датчиком контролировать расход.

Закупоренный дренаж может создать впечатление внешней герметичности, пока жидкость уже заполняет внутреннюю полость шпинделя.

Сухой ход и минимальное давление

Допустимость сухого вращения зависит от конструкции торцевой пары. Некоторые соединения рассчитаны на короткие интервалы без среды, другие требуют постоянной смазки контактных поверхностей, а отдельные модели размыкают торцы при отсутствии давления.

Нельзя использовать единое правило для всех соединений. Если сухой ход разрешён, паспорт задаёт максимальную скорость и длительность. Превышение этих ограничений вызывает перегрев, термическую деформацию и растрескивание торцов.

То же относится к минимальному давлению. В исходном материале приведён ориентир выше 5 бар, а в технической инструкции для разных конструкций указан диапазон от 6 до 30 атмосфер. Это не универсальные настройки. Недостаточное давление может не сформировать рабочий контакт, а избыточное — перегрузить уплотнение и подшипники. Рабочее окно берут только из документации конкретной модели.

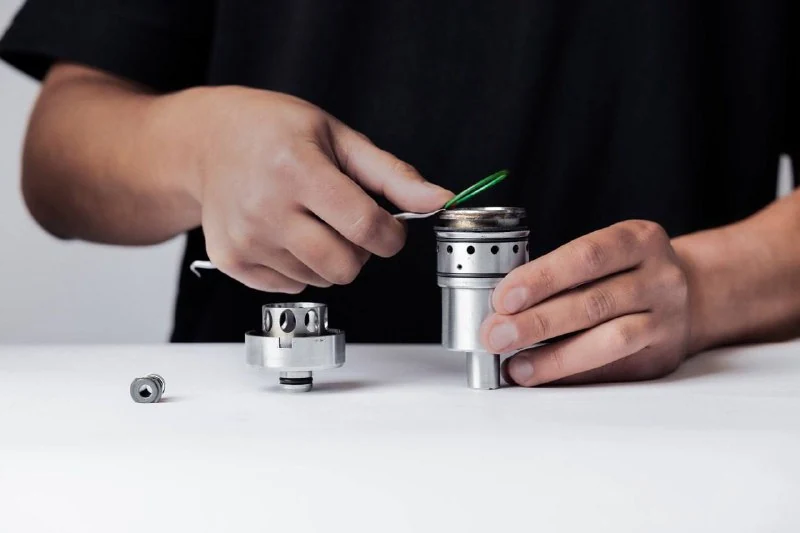

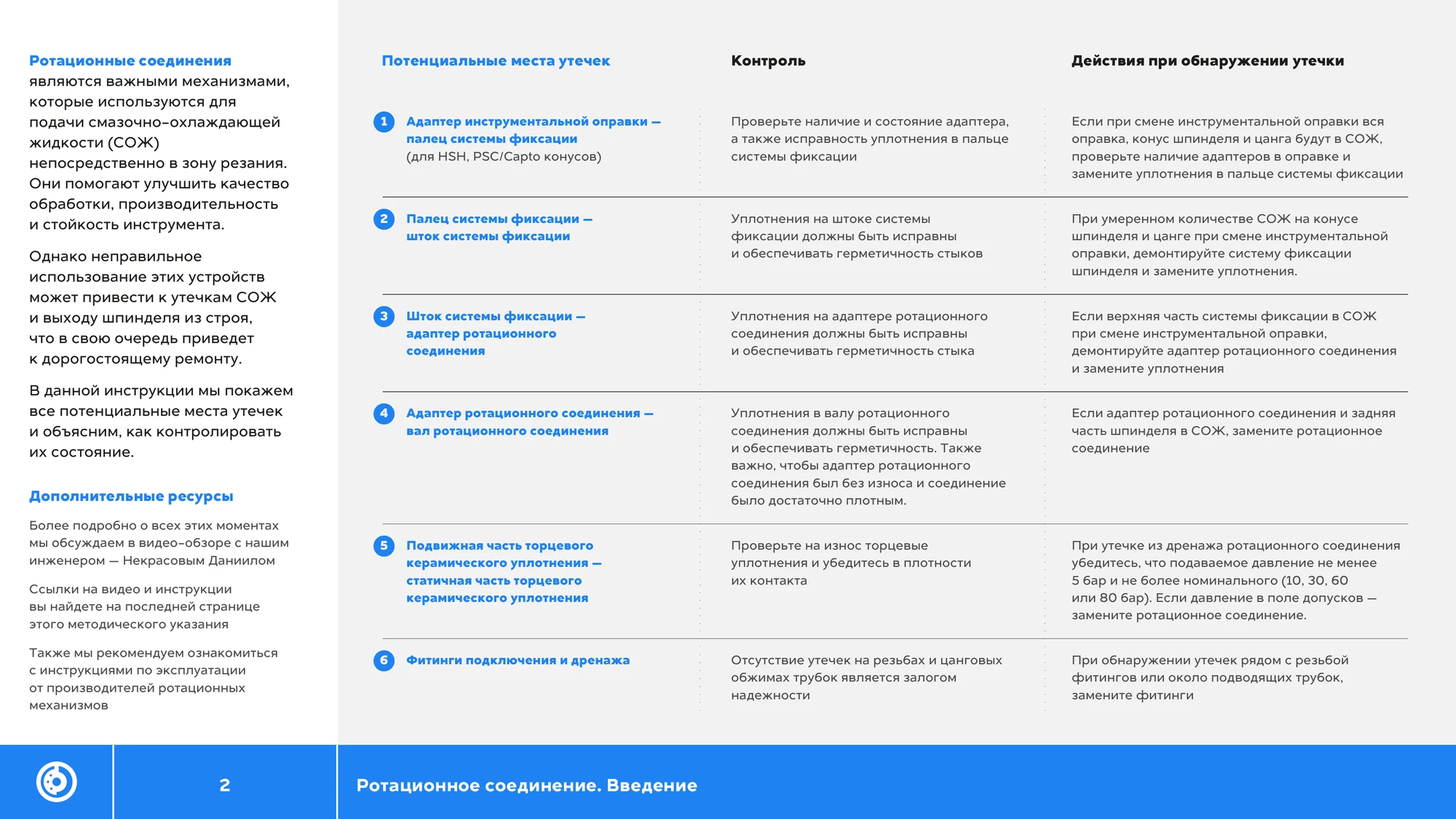

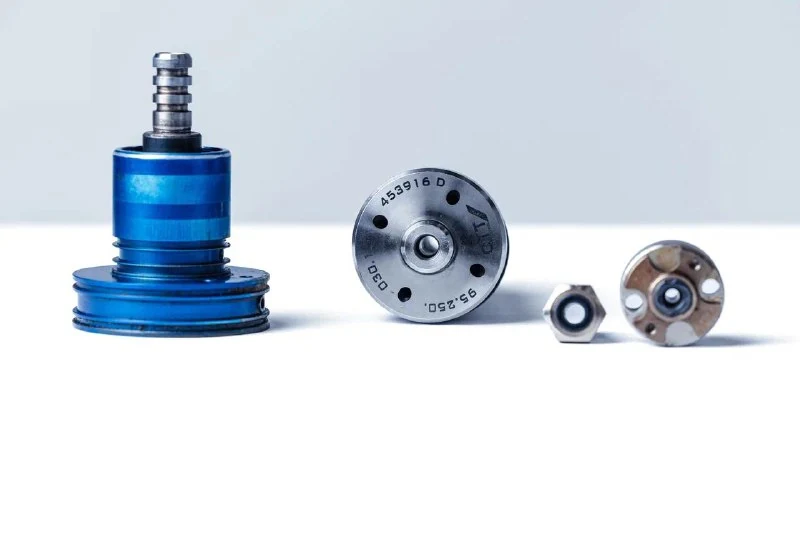

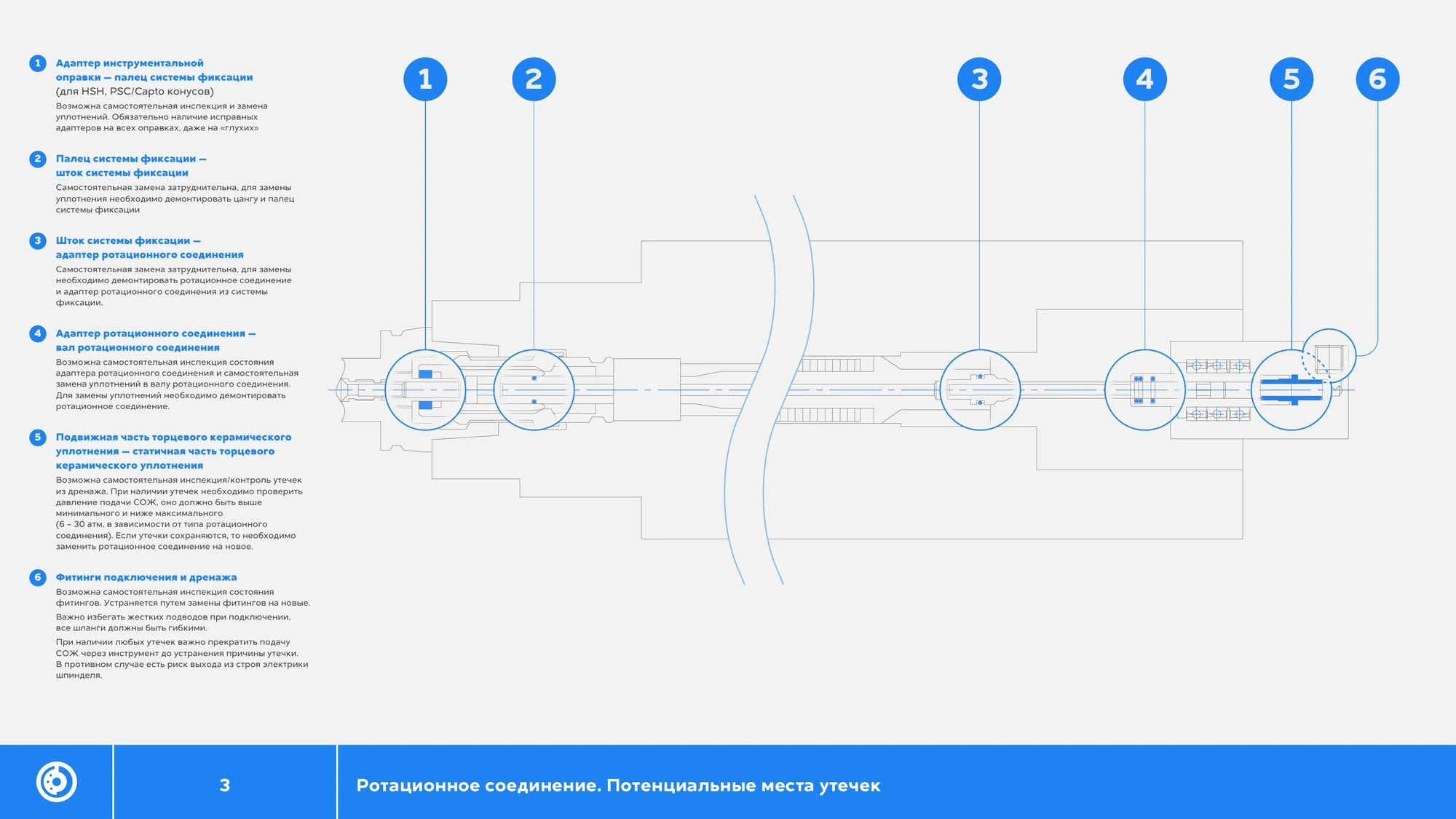

Шесть потенциальных мест утечки

Техническая инструкция выделяет шесть зон от инструментальной оправки до подключения неподвижной магистрали.

1. Оправка — палец системы фиксации

Для HSK, PSC/Capto и других систем с внутренним подводом проверяют наличие адаптера в оправке и состояние его уплотнения. Если при смене инструмента жидкость остаётся внутри оправки, на конусе и в цанге, причина может находиться именно здесь.

2. Палец — шток системы фиксации

Уплотнения в тяге или штоке должны герметизировать стык при перемещении системы зажима. Их повреждение направляет СОЖ в полость механизма фиксации.

3. Шток — адаптер ротационного соединения

Верхняя часть системы фиксации соединяется с вращающимся адаптером. Изношенное кольцо, повреждённая посадка или неверная длина стыка дают утечку, визуально похожую на неисправность самого ротационного соединения.

4. Адаптер — вал ротационного соединения

Проверяют уплотнения, резьбу, торцевую посадку и износ адаптера. В некоторых конструкциях кольца можно заменить отдельно, в других для доступа необходимо демонтировать всё соединение.

5. Вращающийся торец — неподвижный торец

Это основная пара скольжения. Контролируют дренаж, давление, температуру, состояние торцов и интенсивность утечки. Скол, кольцевая выработка или потеря плоскостности обычно требуют профессионального восстановления либо замены узла.

6. Фитинги подачи и дренажа

Проверяют резьбу, цанговые зажимы, трубки и шланги. Подключение выполняют гибкими линиями: жёсткая трубка способна сместить корпус, нарушить соосность и перегрузить подшипники соединения.

Как локализовать утечку

Наличие жидкости в конусе ещё не доказывает отказ торцевого уплотнения. Диагностику ведут от инструмента к неподвижной магистрали.

1. Остановить подачу СОЖ через инструмент и исключить дальнейшее залитие шпинделя.
2. Очистить и высушить оправку, конус, дренаж и тыльную часть узла.
3. Проверить инструментальную оправку и внутренний адаптер.
4. Проверить уплотнения тяги и соединение тяги с вращающимся адаптером.
5. Убедиться, что дренаж свободен и не создаёт противодавления.
6. На остановленном шпинделе подать разрешённое испытательное давление и наблюдать место появления жидкости.
7. Если процедура изготовителя допускает вращение, выполнить ступенчатую проверку скорости, температуры и дренажного расхода.
8. Зафиксировать давление, скорость, температуру, продолжительность теста и объём утечки.

Испытание нельзя проводить случайным максимальным давлением. Для торцевой пары важны и давление, и частота вращения: модель может выдерживать каждое значение по отдельности, но не их максимальное сочетание.

Типовые причины отказа

Работа вне карты «скорость — давление»

Увеличение скорости повышает тепловыделение, а давление меняет силу контакта торцов. Производитель задаёт допустимую комбинацию этих параметров, а не два независимых максимума.

Длительный сухой ход

Без предусмотренной плёнки поверхности нагреваются и теряют плоскостность. После подачи холодной СОЖ термический удар может расколоть керамическое кольцо.

Загрязнённая среда

Абразивные частицы попадают между притёртыми торцами и оставляют кольцевые риски. Необходимы требуемая фильтрация, чистая сборка и промывка магистрали после ремонта.

Несоосность

Перекос вращающейся и неподвижной частей создаёт периодическое раскрытие контакта, вибрацию и неравномерный износ. Причиной бывает неправильный адаптер, загрязнённая посадка или нагрузка от жёсткого шланга.

Ошибки переключения сред

Резкий скачок давления, остаточное давление в дренажной полости или несовместимая последовательность «воздух — СОЖ» повреждают уплотнения. Клапаны и задержки должны соответствовать схеме изготовителя.

Повреждение при монтаже

Торцевые поверхности нельзя трогать инструментом, ставить на грязный стол или стягивать перекошенные детали резьбой. Даже малый скол на рабочей дорожке превращается в устойчивый канал утечки.

Что контролировать в эксплуатации

• расход и направление жидкости из дренажа;
• давление непосредственно перед соединением, а не только на насосе;
• температуру корпуса и стабильность её роста;
• шум и вибрацию собственных подшипников блочного узла;
• состояние гибкого шланга и отсутствие боковой нагрузки;
• чистоту фильтров и качество рабочей среды;
• длительность вращения без подачи среды;
• число часов, циклов и аварийных остановок после установки.

Ротационное соединение имеет ресурс меньше ресурса шпинделя, но календарная замена «раз в год» не является универсальной нормой. Интервал определяют паспорт, режимы станка, результаты контроля дренажа и история конкретного узла. Плановая замена обходится значительно дешевле ремонта залитого мотор-шпинделя.

Выбор и взаимозаменяемость

При подборе записывают не только резьбу и наружные размеры. Нужны:

• среда и её температура;
• рабочее и пиковое давление;
• частота вращения и продолжительность цикла;
• разрешённый сухой ход;
• тип торцевых материалов;
• направление вращения, если оно ограничено;
• схема подшипников и допустимая внешняя нагрузка;
• положение и требования к дренажу;
• длина, резьба и установочный размер вращающегося адаптера;
• требования к фильтрации и качеству среды.

В исходном обзоре перечислены Deublin, OTT-JAKOB, GAT, Bielomatik, RIX, Johnson-Fluiten, RotoFlux и Kwangjin. Бренд помогает сузить поиск, но не заменяет проверку параметров. Приведённые в публикации цены являются ориентиром на дату её выхода и не используются как актуальный прайс.

Материалы для скачивания

Главный вывод

Ротационное соединение не просто «подаёт СОЖ во вращение». Оно должно удерживать контролируемый контакт торцевых уплотнений во всём рабочем диапазоне скорости и давления, безопасно отводить допустимую утечку и защищать внутренние компоненты шпинделя.

При появлении жидкости сначала определяют точную зону утечки по всей цепочке — от оправки и тяги до торцевой пары и фитингов. Остановка подачи, свободный дренаж и корректная диагностика часто отделяют локальную замену уплотнения от дорогостоящего ремонта всего мотор-шпинделя.
