Контуры шпинделя называют охлаждением, но их точная задача — термостабилизация. Они удерживают мотор, корпус, опоры и вал в расчётном температурном диапазоне. Поэтому ошибка бывает не только «слишком горячо», но и «слишком холодно».
Недостаточный отвод тепла
Причины — низкий расход, воздух в контуре, загрязнённый фильтр, заросшие каналы, неверное направление потока или остановившийся чиллер. Температура растёт неравномерно, изменяются посадки и преднатяг подшипников, стареет смазка, перегреваются обмотки.
Давление нельзя повышать бесконечно для компенсации расхода. В исходном материале указан практический предел до 4 бар, но допустимое значение определяется конструкцией конкретного шпинделя. Слишком высокое давление само создаёт риск течи уплотнений.
Переохлаждение и конденсат

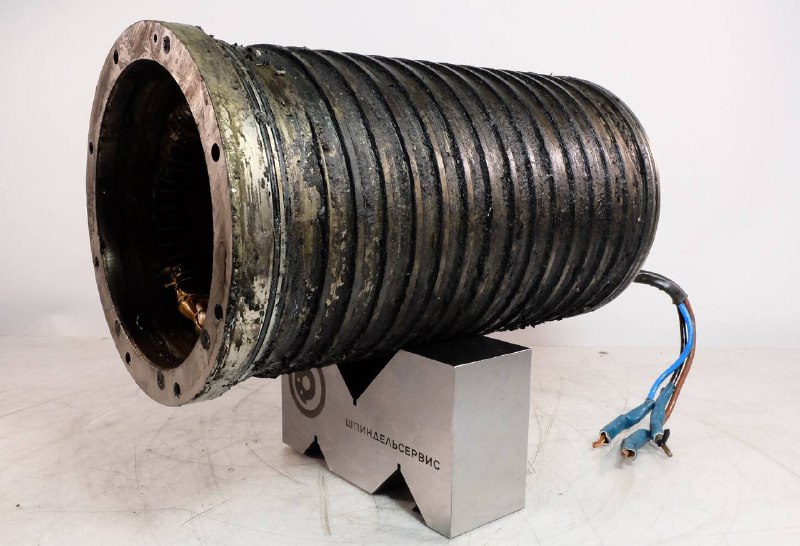

Если жидкость заметно холоднее воздуха в цехе, температура поверхности опускается ниже точки росы. На обмотках и металле конденсируется вода: падает сопротивление изоляции, начинается коррозия, меняется вязкость смазочных материалов.
Для прецизионного участка хороший ориентир — стабильная температура помещения 18 ± 2 °C, а разница между подачей чиллера и воздухом цеха — порядка 1–2 °C. Это не универсальная уставка, а отправная точка, которую сверяют с инструкцией изготовителя и фактической точкой росы.
Жидкость и обслуживание
- использовать только совместимый состав и концентрацию;
- проверять pH, электропроводность и загрязнение;
- удалять воздух после заполнения;
- контролировать фактический расход, а не только работу насоса;
- осматривать фитинги и шланги;
- промывать контур и менять жидкость по регламенту, обычно не реже одного раза в год;
- после ремонта опрессовывать контур до подключения к станку.
Диагностический порядок
- Сравнить температуру подачи, обратки, воздуха и корпуса шпинделя.
- Измерить расход и перепад давления.
- Проверить фильтр, уровень, направление и наличие пузырьков.
- Осмотреть участки на конденсат и коррозию.
- Проверить сопротивление изоляции мотора.
- Сопоставить нагрев с оборотами и нагрузкой.
