Муфта и зубчатая передача кажутся внешними по отношению к шпинделю, но их динамическая ошибка напрямую приходит в подшипниковые опоры. Поэтому после ремонта одного шпинделя недостаточно установить его на прежнее место — нужно проверить весь путь передачи момента.
Передача через муфту
Главная проблема — несоосность полумуфт мотора и шпинделя. Валы работают с изломом, нагрузка на подшипники становится неравномерной, растут температура и вибрация. Даже если биение самого вала в допуске, плохо посаженная полумуфта может иметь собственное радиальное биение.
Демпфирующий элемент также является расходным компонентом. После старения он теряет эластичность и не гасит изменение момента. При резком разгоне или торможении удар принимает задняя опора, на дорожках может появиться бринеллирование.
Признаки:
- стук при пуске и остановке;
- разные значения вибрации на моторе и шпинделе;
- нагрев задней опоры;
- следы фреттинга на посадках;
- раскрытие стыка или ослабление крепления мотора.

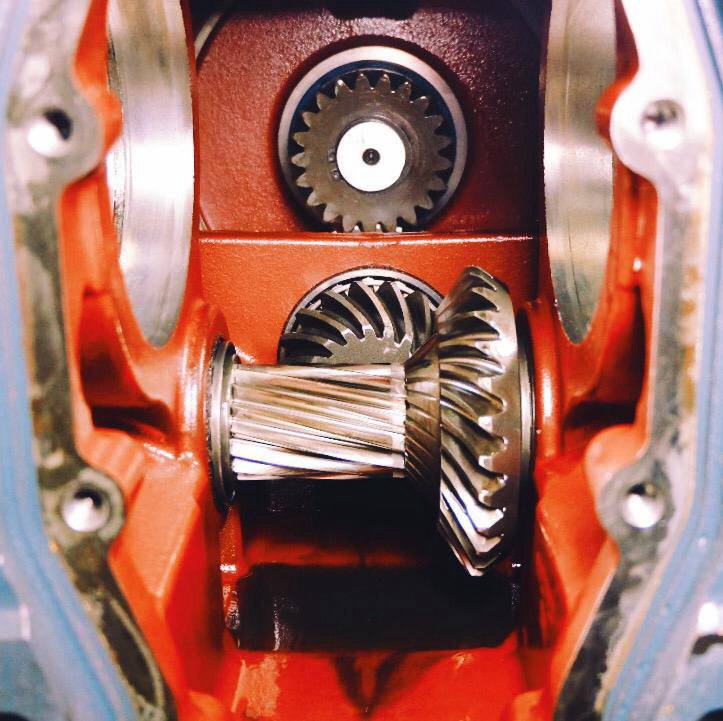

Зубчатая передача
Здесь критичны боковой зазор, пятно контакта, состояние подшипников и логика смазки. Износ опоры меняет взаимное положение колёс, затем портится зуб, вибрация возрастает и ещё быстрее разрушает подшипники — получается замкнутый круг.
Избыток консистентной смазки вызывает перемешивание и нагрев. Избыток масла в картере создаёт риск залития шпинделя. Недостаток приводит к масляному голоданию, перегреву и потере твёрдости зубьев. При импульсной подаче важно соблюдать паузы: система могла быть рассчитана не на непрерывное вращение на высокой скорости.
Контроль после монтажа
- Выставить соосность валов в холодном состоянии и проверить после прогрева.
- Измерить радиальное биение обеих полумуфт.
- Убедиться, что крепёж мотора и шпинделя не допускает раскрытия стыка.
- Проверить демпфер, зазоры и пятно контакта.
- Уточнить тип, объём и цикл подачи смазки.
- Контролировать вибрацию и температуру корпуса передачи на обкатке.
