Надпись «максимальная скорость 20 000 об/мин» не означает, что шпиндель может постоянно работать на этой скорости с любым инструментом и нагрузкой. Нужно одновременно учитывать режим двигателя, схему подшипников, способ смазки, массу и вылет инструмента.

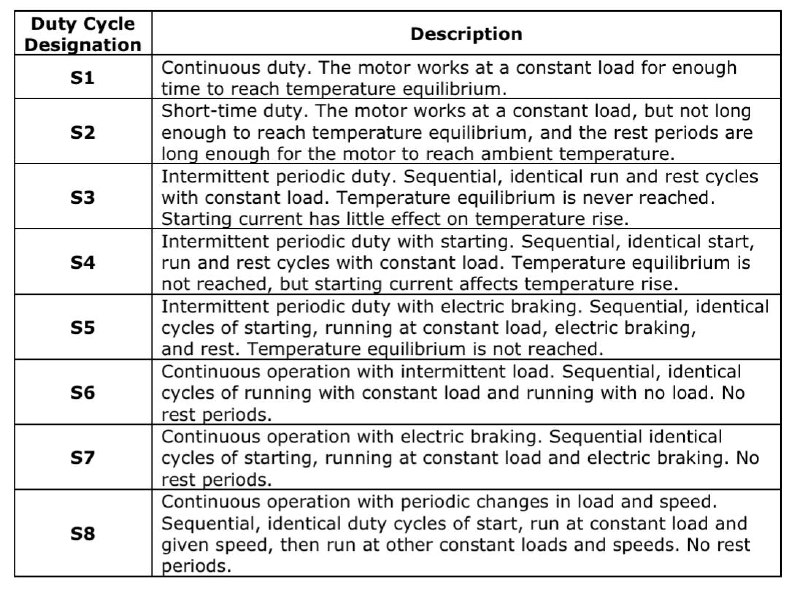

Что означают S-циклы
| Режим | Смысл |
|---|---|
| S1 | непрерывная работа до установившейся температуры |
| S2 | кратковременная работа с последующим охлаждением |
| S3 | повторно-кратковременная работа без существенного влияния пусков |
| S4 | циклы пуска, нагрузки и отдыха |
| S5 | циклы с электрическим торможением |
| S6 | непрерывный цикл с чередованием нагрузки и холостого хода без остановки |
| S7 | непрерывная работа с пусками и торможением |
| S8 | периодическое изменение нагрузки и скорости |

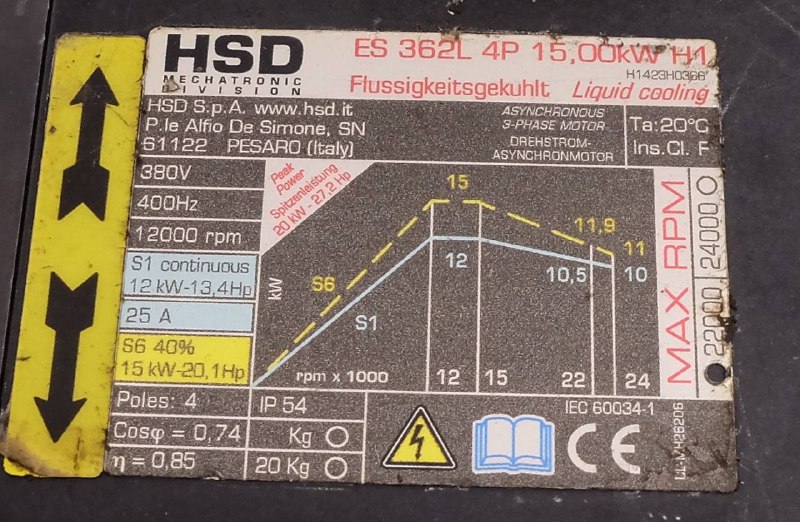

Для шпинделей чаще встречаются S1 и S6. Мощность S6 нельзя автоматически считать допустимой для непрерывной работы. В паспорте или на шильде нужно смотреть продолжительность включения и условия цикла.
Ограничение подшипников по скорости
Удобный ориентир — скоростной фактор d × n, где d — внутренний диаметр переднего подшипника в миллиметрах, n — частота вращения в об/мин. Это не заменяет расчёт изготовителя, но помогает увидеть порядок нагрузки.
- до 0,5 млн — относительно медленный узел;
- 0,5–1,5 млн — среднескоростной;
- 1,5–2,5 млн — быстрый;
- 2,5–3,5 млн — высокоскоростной;
- выше 3,5 млн — специальное высокоскоростное исполнение.
Допустимый фактор зависит от типа подшипника, материала тел качения, преднатяга, схемы и смазки. Поэтому два шпинделя HSK63 могут иметь совершенно разные непрерывные режимы.
Смазка и длительная работа на верхней скорости
В подшипнике с консистентной смазкой высокая скорость вытесняет смазку из рабочей зоны и повышает температуру. В моих материалах для верхней трети диапазона используется практическое правило: после нескольких часов работы снижать скорость примерно до 500–1000 об/мин на 5–10 минут. Но это только ориентир — приоритет имеет регламент конкретного производителя.
Система «масло–воздух» лучше подходит для длительных высоких скоростей, однако зависит от безошибочной подачи каждой дозы. Импульсная жидкая смазка тоже задаёт цикл: если между подачами предусмотрена пауза, непрерывная работа может привести к голоданию.

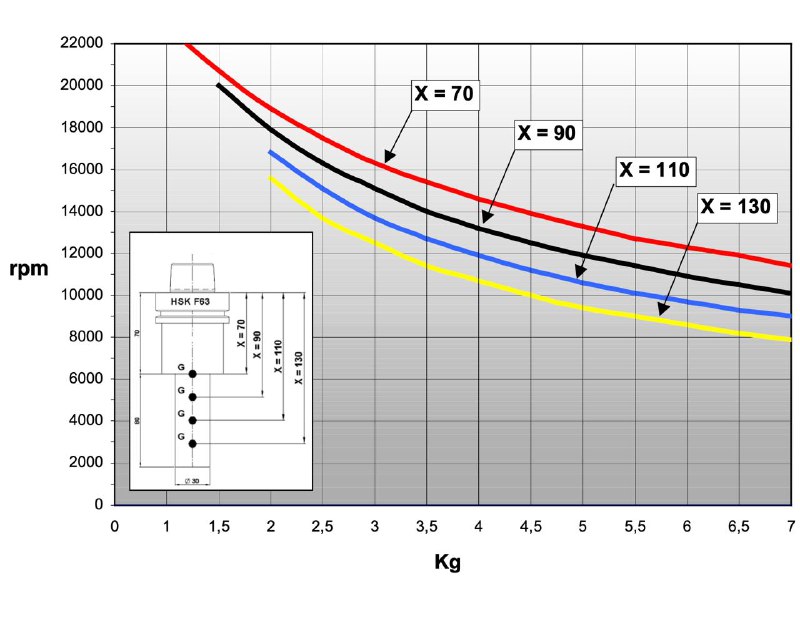

Масса и вылет инструмента
Центробежная сила растёт пропорционально квадрату угловой скорости: F = m × r × ω². Удвоение скорости увеличивает силу примерно в четыре раза. Поэтому тяжёлая или длинная инструментальная сборка, безопасная на малых оборотах, может стать недопустимой на максимуме.
Проверять нужно не только баланс, но и допустимую массу, длину, положение центра масс, усилие зажима и состояние конуса. Ограничения изготовителя шпинделя и держателя применяются одновременно — действует более строгое.
Перед запуском нового режима
- Проверить S-режим и продолжительность включения.
- Уточнить допустимую скорость подшипников и тип смазки.
- Сверить массу, длину и баланс инструментальной сборки.
- Проверить фактическое усилие зажима.
- Выполнить ступенчатый разгон с контролем температуры и вибрации.
- Зафиксировать устойчивые значения для последующего сравнения.
