Повышенная вибрация: источники, последствия и диагностика

Вибрация — не диагноз, а измеряемый симптом. Один и тот же уровень может быть создан дисбалансом оправки, ремнём, резонансом корпуса, настройкой мотора или дефектом подшипника. Поэтому число без точки измерения, режима и спектра почти ничего не объясняет.

Баланс и уровни

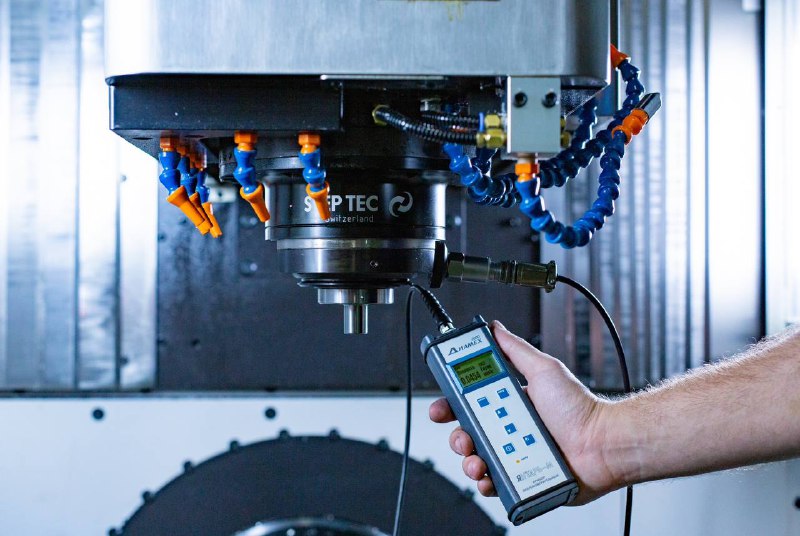

По ISO 1940/1 используются классы G6.3, G2.5, G1.0, G0.4: чем меньше число, тем выше требование. Для шпиндельных узлов обычно рассматривают диапазон G2.5–G0.4 в зависимости от скорости и назначения. Измерение выполняют с контрольной оправкой, в нескольких точках и направлениях, у передней и задней опоры.

В моей практике для исправного шпинделя без нагрузки на максимальной скорости характерен порядок 0,3–0,8 мм/с. Это не универсальный браковочный норматив. Например, Step-Tec в одном из документов связывает гарантию с диапазонами до 1,8; 1,8–6,3 и выше 6,3 мм/с. Оценивать нужно по документу изготовителя и тренду конкретного узла.

Внешние источники

• дисбаланс оправки или инструмента;
• недостаточная жёсткость шпиндельной головы, колонны или крепления;
• резонанс станка и отдельных кожухов, трубок, кронштейнов;
• ремень, муфта или зубчатая передача;
• изношенный инструмент и тяжёлый режим резания;
• частота сети и близкие к ней режимы. Например, 3000 об/мин соответствуют 50 Гц, поэтому иногда переход на 2900 или 3100 об/мин уводит систему от резонанса.

Внутренние источники

Дисбаланс ротора обычно проявляется на частоте вращения: 5000 об/мин — это примерно 83,3 Гц. Причиной могут быть винты балансировки, гайки, пакет пружин и даже неравномерное загрязнение. Слабое усилие зажима, изношенный конус и цанга дают нестабильную инструментальную сборку. Неадаптированный мотор и ротационное соединение также создают собственные частоты.

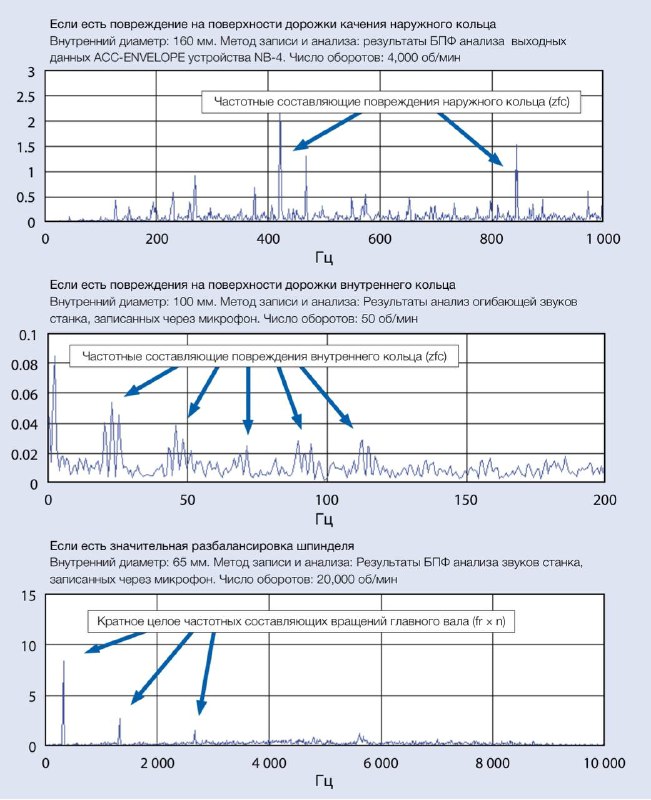

Подшипниковые дефекты ищут по характерным частотам BPFI, BPFO, BSF и FTF. Но совпадение пика ещё не доказывает дефект: нужна история, режим, огибающая и сравнение точек.

Что вибрация разрушает

• вызывает ложное бринеллирование неподвижных подшипников;
• ускоряет старение смазки;
• создаёт фреттинг в посадках;
• ослабляет резьбовые соединения и фланцы;
• истирает изоляцию обмоток;
• повреждает энкодер, датчики и электронику.

В материалах IBC приведено снижение ресурса смазки примерно в 2,25 раза при повышенной и до 7 раз при критической вибрации. Эти коэффициенты нельзя переносить на любой узел без условий, но они показывают масштаб влияния.

Алгоритм диагностики

1. Зафиксировать скорость, нагрузку, инструмент, точку и направление измерения.
2. Повторить замер без резания на контрольной оправке.
3. Убрать или проверить внешние источники: кожухи, линии, ремень, муфту, инструмент.
4. Сравнить переднюю и заднюю опоры, осевое и радиальные направления.
5. Построить спектр и привязать частоты к оборотам, мотору и подшипникам.
6. Проверить смазку и пройти корректную обкатку.
7. Если высокочастотная составляющая остаётся, снижать обороты и планировать инспекцию опор.
