Выход шпинделя из строя из-за удара — как правило, ошибка эксплуатации. Чаще всего это происходит при переходе на новый процесс: наладке другой детали, отработке программы, установке новой оснастки или инструмента. В этот момент ещё не проверена вся цепочка перемещений, а цена одной неучтённой координаты может оказаться очень высокой.
Откуда берётся столкновение
- неправильно измерена или закреплена заготовка;
- ошибочно задана привязка инструмента или детали;
- выбран не тот инструмент либо неверно указана его длина;
- допущена ошибка в программе, корректоре или перемещении осей;
- оснастка установлена иначе, чем предполагалось в модели;
- программа запущена без проверки траектории на безопасной скорости.
Поэтому новый процесс сначала отлаживают на сниженных подачах, в покадровом или ручном режиме, с контролем безопасных плоскостей. Симуляция полезна, но она защищает только тогда, когда цифровая модель соответствует реальному станку, инструменту, оправке и заготовке.
Почему внешне небольшой удар может быть критичным

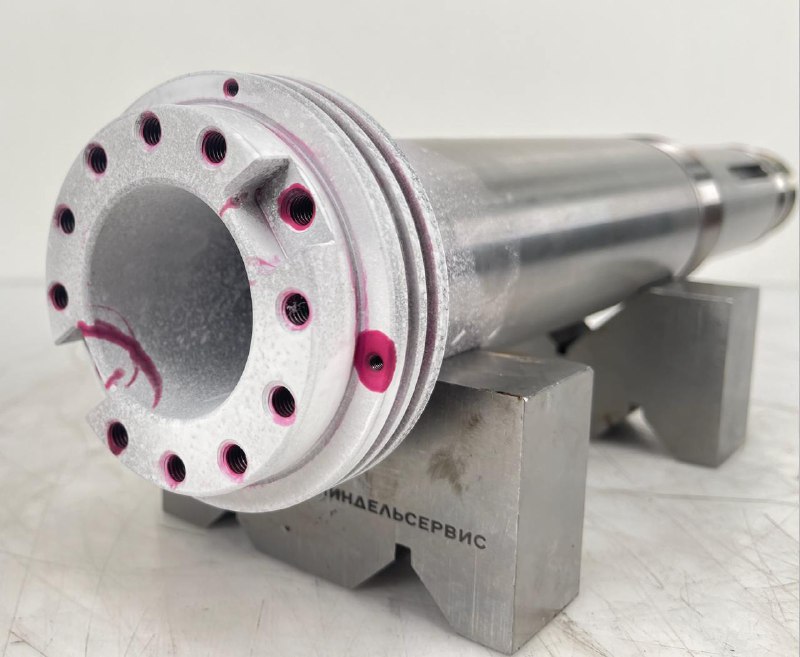

Удар по корпусу или крепёжному фланцу иногда проходит без серьёзных последствий. Совсем другая ситуация — контакт в области лабиринтного уплотнения. Даже небольшая деформация уменьшает зазор. Вращающаяся и неподвижная детали начинают задевать друг друга, возникает локальный нагрев, а затем возможны заклинивание и разрушение.
Прямой удар через оправку, торец вала или позиционирующие кулачки передаётся в подшипниковые опоры. На дорожках качения появляются контактные вмятины — бринеллирование. Кольца могут сместиться в посадках. Результат проявится сразу или через время:
- растёт биение конуса;
- появляется шум и вибрация;
- ухудшается поверхность детали;
- сокращается остаточный ресурс подшипников;
- нарушается геометрия вала, конуса и базирующих торцов.
Что делать сразу после удара
- Остановить шпиндель и не пытаться «послушать его» на высокой скорости.
- Сохранить программу, номер инструмента, корректоры и журнал аварий.
- Снять повреждённую инструментальную сборку и не использовать её повторно до проверки.
- Осмотреть лабиринт, торец, кулачки и конус; проверить, нет ли контакта при ручном провороте.
- Измерить радиальное и осевое биение контрольной оправки.
- Сравнить вибрацию и температуру с предыдущими измерениями.
- При сильном ударе или изменении параметров снять шпиндель для инспекции подшипников и посадок.
Чего делать не нужно
Не следует компенсировать новое биение корректорами станка и продолжать работу. Корректор может скрыть геометрическую ошибку в детали, но не устранит повреждение подшипника. Не стоит также разгонять шпиндель до максимума без ступенчатой проверки — скрытый контакт лабиринта или повреждённая дорожка могут превратить диагностический запуск в тяжёлый отказ.
