Выход шпинделя из строя редко начинается в тот момент, когда станок уже остановился по аварии. Обычно механизм некоторое время подаёт сигналы: меняется звук, растёт вибрация или температура, появляются следы жидкости, увеличивается нагрузка привода, ухудшается поверхность детали. Если видеть эти сигналы и понимать причинно-следственную связь, часть тяжёлых ремонтов можно предотвратить.
Этот раздел собран из моего цикла публикаций о причинах поломок. Я объединил материалы в систему: что именно происходит, какой узел принимает нагрузку, по каким признакам заметить проблему и что проверить до повторного запуска.
Главное правило диагностики

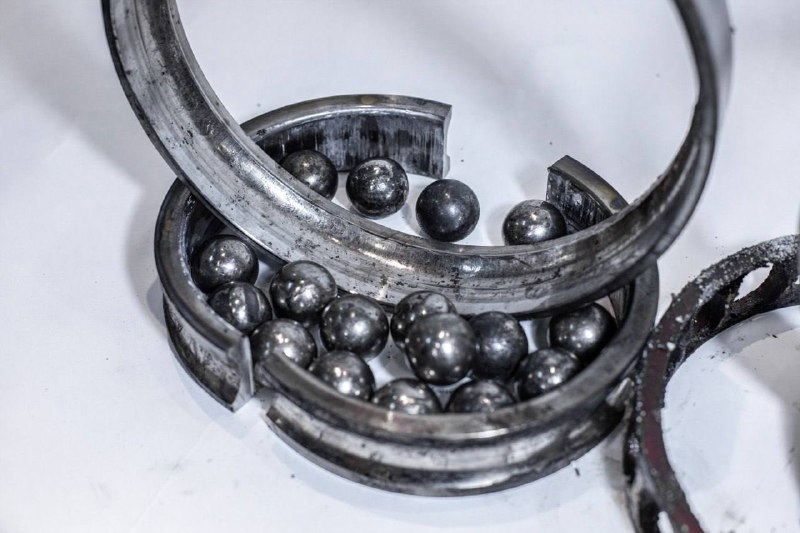

Не стоит начинать с предположения «сломался подшипник». Подшипник очень часто оказывается последним звеном цепочки. До него уже могли появиться удар, неправильное натяжение ремня, несоосность муфты, залитие, недостаток масла, неверная температура чиллера, неадаптированный мотор или повышенная вибрация от оснастки.
Правильный вопрос звучит иначе: какая внешняя или внутренняя причина создала условия, в которых подшипник, мотор, конус или система фиксации потеряли ресурс?
Четыре группы причин
- Механическое воздействие: удары, неправильная автосмена, поломка инструмента, плохие оправки, ременная, зубчатая или муфтовая передача.
- Технологические среды: СОЖ, охлаждающая жидкость, гидравлическое масло, воздух, загрязнения и неверное давление.
- Тепловые и скоростные режимы: S-циклы, превышение допустимой скорости, масса инструмента, недостаточная термостабилизация и ошибочная настройка чиллера.
- Динамика и управление: вибрация, дисбаланс, неправильная адаптация мотора и энкодера, резонансы станка.
Как пользоваться разделом
Если отказ уже произошёл, начните с фактов: что изменилось перед аварией, какой инструмент и режим использовались, были ли следы жидкости, шум, нагрев и сообщения ЧПУ. Сохраните журналы станка, программу, инструментальную сборку и фотографии. Не мойте повреждённые детали до первичной фиксации: загрязнение, следы удара и направление течи часто помогают восстановить картину.
Если шпиндель пока работает, используйте статьи как карту профилактики. Для каждого направления здесь есть признаки, контрольные точки и действия, которые можно встроить в ежедневные, еженедельные и годовые процедуры.
Материалы раздела
- Удары и столкновения.
- Залитие механизма.
- Качество технологических сред.
- Неправильная работа ременной передачи.
- Муфта и зубчатая передача.
- Неправильная работа мотора.
- S-циклы, скорость вращения и масса инструмента.
- Неправильная работа автоматической смены инструмента.
- Термостабилизация и настройка чиллера.
- Повышенная вибрация: источники, последствия и диагностика.
- Неочевидные причины отказа.
- Проблемы с оправками.
- Несвоевременная остановка при поломке инструмента.
- Клапан переключения СОЖ и воздуха.
- Подготовка воздуха и давление.
- СОЖ и гидравлическое масло.
