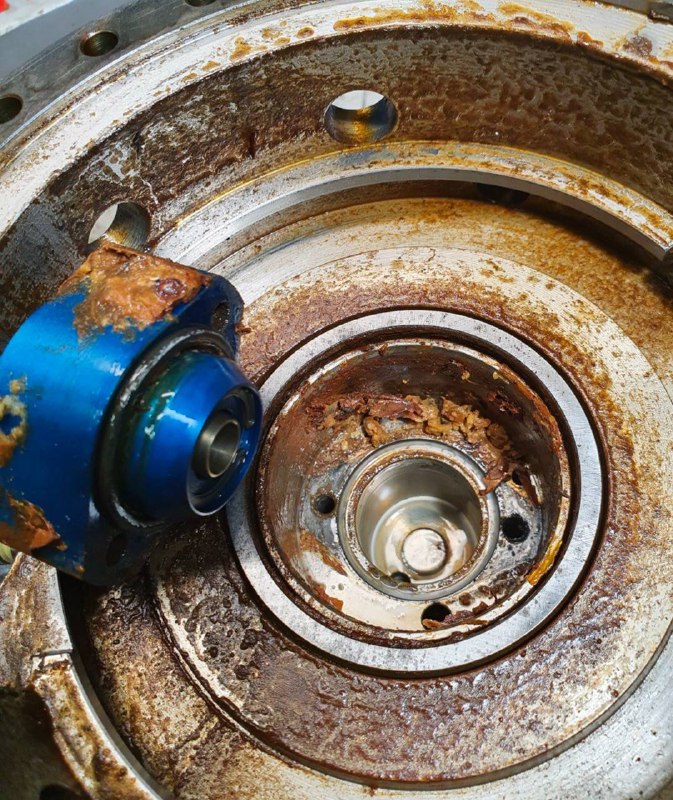

Внутрь шпинделя могут попасть гидравлическое масло, СОЖ или жидкость из контура термостабилизации. Любое залитие ненормально, но последствия различаются. В одном случае шпиндель откажет сразу, в другом продолжит работать, хотя смазка уже вымывается, пружины корродируют, а изоляция мотора теряет сопротивление.
Когда искать сборочную причину, а когда эксплуатационную
Если залитие обнаружилось сразу после монтажа или первого запуска, в первую очередь проверяют подключение, герметичность контуров и качество сборки. Если ввод прошёл нормально, а жидкость появилась через недели или месяцы, нужно искать изменение условий эксплуатации: загрязнение масла, износ уплотнений, неправильное давление, засорённый дренаж, отсутствие уплотняющего воздуха или неисправность ротационного соединения.
Гидравлическое масло
Это наиболее «мягкий» вариант только в сравнении с другими жидкостями. Чистое масло — диэлектрик, поэтому электрическая часть обычно не страдает сразу. Но оно разжижает и вымывает консистентную смазку из открытых подшипников, загрязняет систему фиксации и заполняет внутренние полости.
Типовые пути:
- негерметичные фитинги и соединения над вертикальным шпинделем;
- изношенные уплотнения гидроцилиндра;
- перегретое или загрязнённое масло, разрушающее эластомеры;
- переполненный узел или неверно подключённый дренаж.
Гидроцилиндр нужно опрессовать, контролируя манометр и изменение уровня в баке. При ремонте шпинделя гидросистему полезно промыть и заменить масло — иначе новый комплект уплотнений снова окажется в старой загрязнённой среде.
СОЖ через конус и лабиринт
СОЖ может попасть через инструментальный конус, если внутренний подвод используется без правильного адаптера или его уплотнения изношены. Другой путь — через передний лабиринт: на неработающий шпиндель направлена струя, отсутствует уплотняющий воздух, дренаж забит или форсунка создаёт прямой напор в зоне носа.

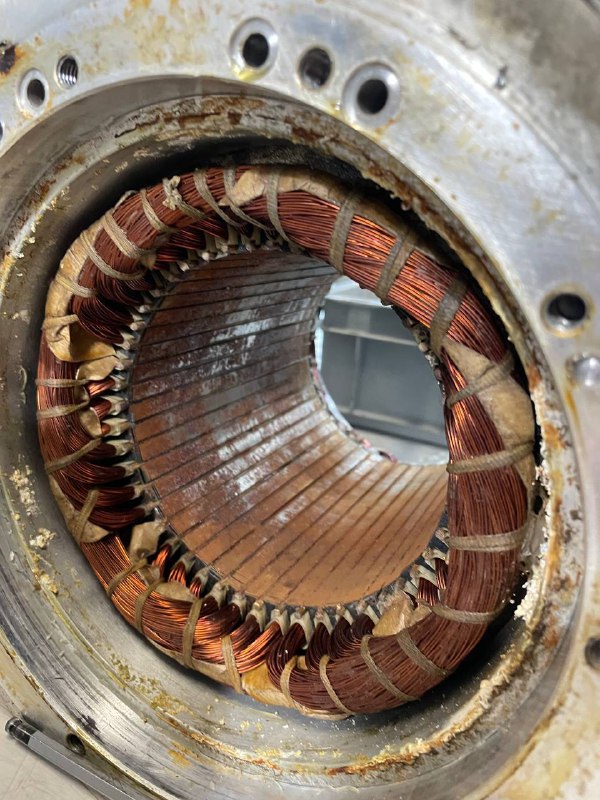

В системе фиксации СОЖ вымывает смазку, вызывает коррозию пакета пружин, штока и лепестков цанги. Через лабиринт она может дойти до подшипников и мотора.
Охлаждающая жидкость из внутренних контуров
Такое залитие наиболее опасно для мотор-шпинделя. Жидкость не является диэлектриком и часто несовместима со смазкой. Течь внутренней рубашки быстро снижает сопротивление изоляции и способна вызвать пробой обмотки.
Причины — старение уплотнений, несовместимый состав, коррозия каналов, повреждённые фитинги, нарушение герметичности фланцев после удара или вибрации. Перед монтажом контуры опрессовывают воздухом по процедуре изготовителя, а не включают насос «на проверку» сразу после сборки.
Порядок действий при обнаружении жидкости
- Немедленно остановить шпиндель и отключить источник среды.
- Не подавать питание на мотор до измерения сопротивления изоляции.
- Зафиксировать место, объём, цвет и запах жидкости; проверить уровни в системах.
- Проверить дренажи, фитинги, ротационное соединение и гидроцилиндр.
- Не ограничиваться внешней сушкой: оценить подшипники, мотор и систему фиксации.
- Устранить первопричину на станке до установки отремонтированного шпинделя.
