В некоторых станках одна магистраль поочерёдно используется для подачи СОЖ и продувочного воздуха. Разделяет среды переключающий или обратный клапан. Если он закрывается негерметично, СОЖ попадает в воздушную линию, а затем под давлением уходит туда, где должна быть только сухая продувка.
Цепочка отказа
- Клапан пропускает СОЖ в линию воздуха.
- При следующей продувке смесь подаётся в конус или систему фиксации.
- Через шток, фитинг или внутренние каналы жидкость попадает глубже.
- Вымывается смазка, корродируют пружины и подшипники.
- При достижении мотора падает сопротивление изоляции и происходит пробой.

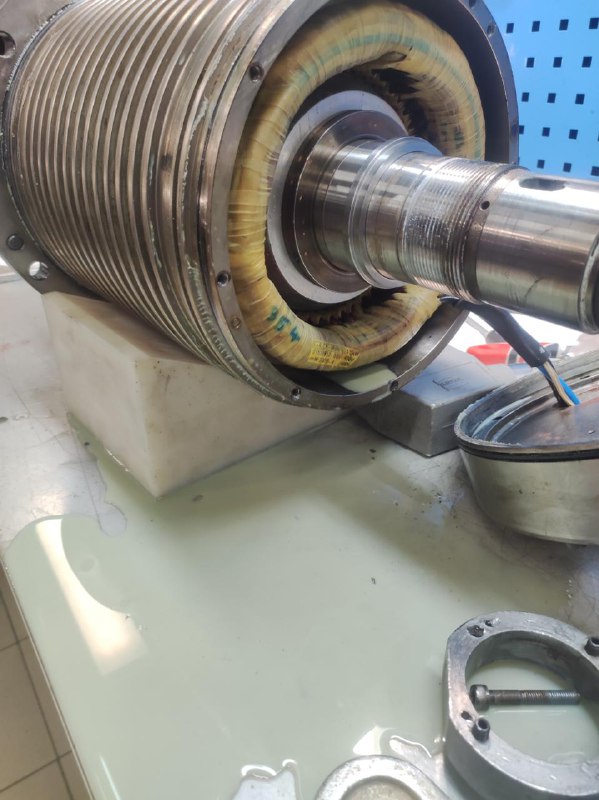

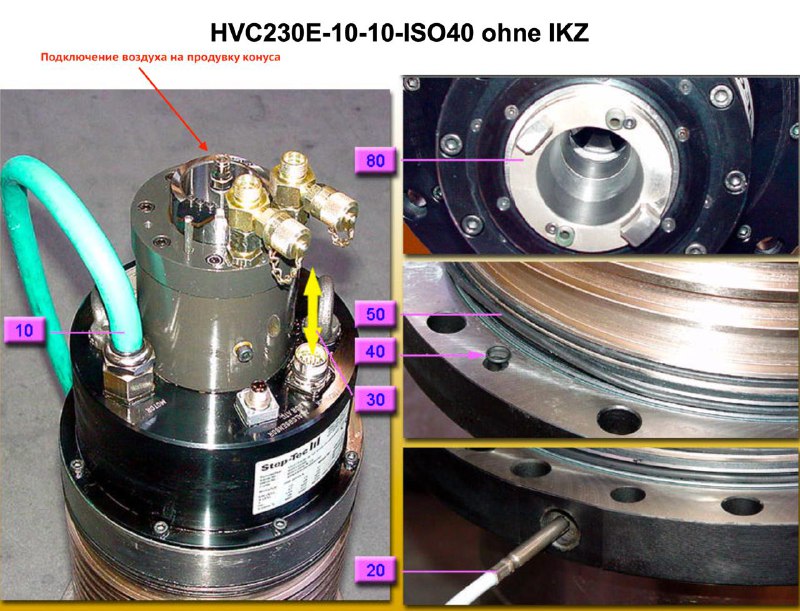

В реальном случае внешняя форсунка подавала СОЖ, а верхний фитинг предназначался для продувки конуса. Из-за негерметичного клапана жидкость пошла через линию продувки, затем через систему фиксации к мотору.
Простые признаки
- конус и оправка остаются мокрыми после продувки;
- из воздушной линии появляется запах или эмульсия;
- после отключения СОЖ давление не падает ожидаемым образом;
- при переключении виден обратный выброс;
- уровень СОЖ уменьшается без внешней течи.
Проверка
Клапан снимают, очищают и проверяют герметичность в обоих направлениях при рабочих давлениях. Иногда загрязнение удаётся удалить, но изношенное седло или повреждённое уплотнение требуют замены. Использование проникающей жидкости может помочь очистке, но не является ремонтом клапана и должно учитывать совместимость материалов.
После замены нужно промыть обе линии, высушить воздушный контур и проверить шпиндель. Если жидкость уже дошла до мотора, одного исправного клапана недостаточно.
