Стоимость ротационных соединений

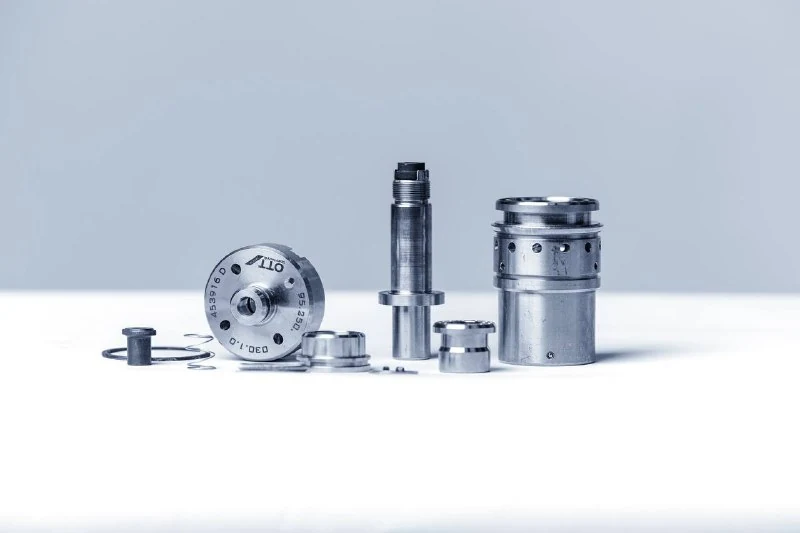

Ротационное соединение подводит СОЖ, воздух или другие среды во вращающийся вал. Цена новой муфты может сильно отличаться даже при похожей внешней форме: имеют значение каналы, давление, скорость, среда, способ разгрузки и специальное исполнение производителя шпинделя.

Новое соединение или ремонт

По ориентирам из практики стоимость новой ротационной муфты может находиться в диапазоне 1 000–12 000 €. Ремонт в нашем сервисном центре в публикации февраля 2026 года стоил 100–250 тыс. ₽.

Ремонт обычно быстрее и дешевле покупки новой детали, но только если восстановление подтверждено измерениями и испытанием, а не заканчивается заменой видимого уплотнения.

Главный критерий ремонта

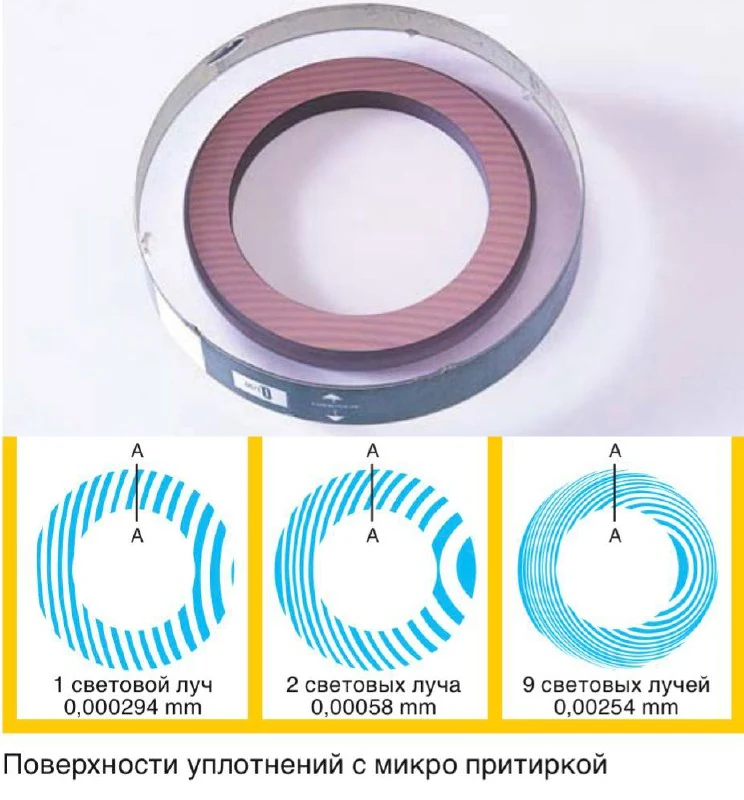

Торцевые уплотнения должны работать на поверхностях с неплоскостностью контактного торца в допуске 0,6 мкм. Мы контролируем этот параметр оптическим методом.

Если керамические торцевые элементы разрушены, их заменяют. После сборки обязательно выполняют испытание на отсутствие утечек в рабочих режимах.

Что должно входить в стоимость ремонта

• разборка и документирование исходного состояния;

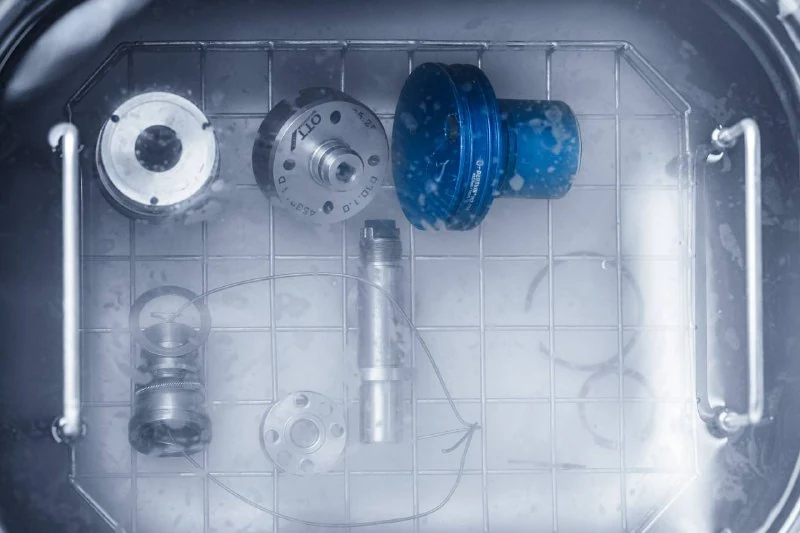

• очистка каналов и деталей;
• контроль валов, втулок, подшипников и уплотняющих поверхностей;
• восстановление или замена торцевых пар;
• замена вторичных уплотнений;
• сборка с правильной осевой настройкой;
• проверка герметичности и рабочего хода;
• итоговый протокол.

Даже новая ротационка «из коробки» может течь после неправильного монтажа. Поэтому при сравнении цены нужно учитывать не только деталь, но и установку, подключение, давление, дренаж и ввод в эксплуатацию.

Стратегия минимального простоя

Самая рабочая схема — иметь запасное соединение:

1. заменить узел по состоянию или при появлении утечки;
2. сразу вернуть станок в работу;
3. снятое соединение отправить в ремонт;
4. после испытания оставить его следующим подменным узлом.

Так стоимость ремонта превращается не только в экономию денег, но и в сокращение срока простоя.

Подробнее об устройстве, каналах и причинах отказа — в статье «Ротационные соединения шпинделя».
