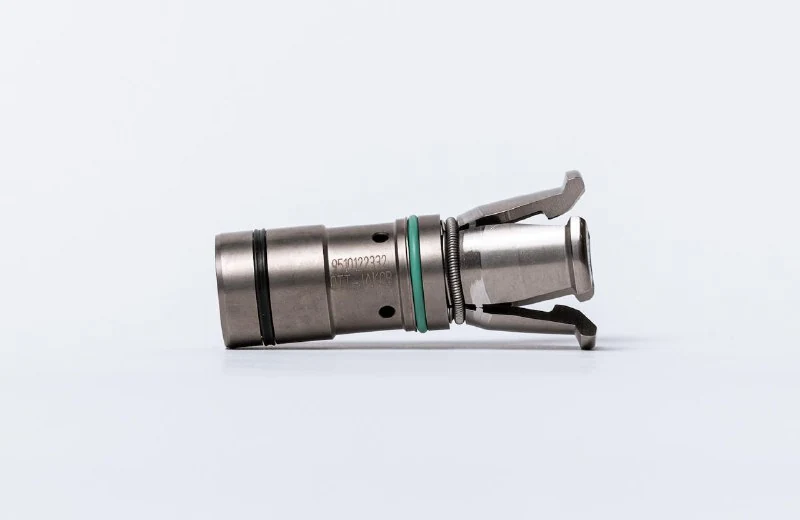

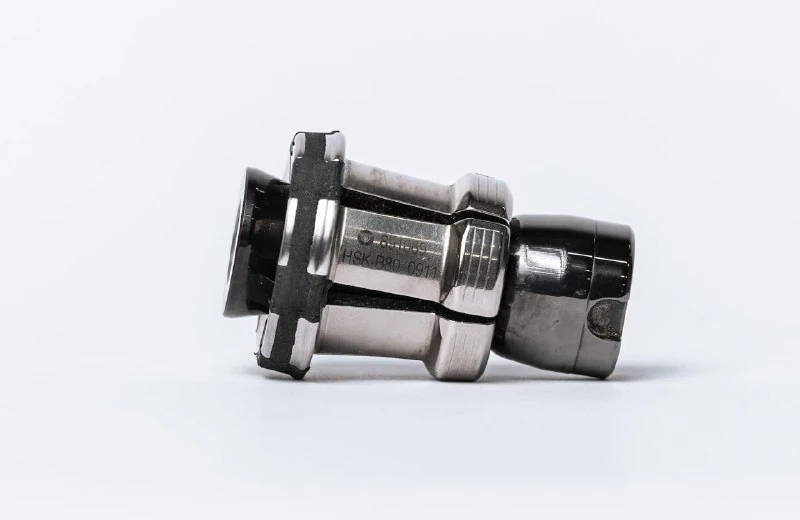

Цанга — нагруженная часть затяга, которая непосредственно контактирует с оправкой. Встречаются исполнения SK, HSK, PSC/Capto и KM4X. Но одинаковое обозначение конуса ещё не означает одинаковую цангу.
Почему цанги не взаимозаменяемы
Внутри одного стандарта отличаются:
- геометрия под конкретный штревель;
- короткое или длинное исполнение;
- стандартная или усиленная конструкция;
- наличие подвода СОЖ;
- размеры сопряжения со штоком и короной;
- геометрия, заданная производителем затяга.
Основные производители — Acrow, OTT Jakob, Röhm, Berg, Ortleb и Sandvik. По возрастанию порядка стоимости типы часто располагаются как SK → HSK → PSC/Capto, а производители — Acrow → OTT Jakob → Röhm → Berg → Ortleb → Sandvik. Но точную позицию всегда определяет маркировка и исполнение.
Ориентиры стоимости по производителям
| Производитель | Исполнение | Ориентир |
|---|---|---|
| Acrow | SK40 | 30 тыс. ₽ |
| OTT Jakob | SK40 / SK50 | 65 / 80 тыс. ₽ |
| OTT Jakob | HSK50 / HSK63 / HSK100 | 100 / 120 / 200 тыс. ₽ |
| OTT Jakob | PSC63 / PSC80 | 170 тыс. ₽ |
| Röhm | SK40 / SK50 | 70 / 90 тыс. ₽ |
| Röhm | HSK50 / HSK63 / HSK100 | 120 / 145 / 260 тыс. ₽ |
| Berg | SK40 / SK50 | 90 / 160 тыс. ₽ |
| Berg | HSK63 / PSC80 | 160 / 280 тыс. ₽ |
| Ortleb | SK40 / SK50 | 100 / 370 тыс. ₽ |
| Ortleb | HSK50 / HSK63 / HSK100 | 110 / 120 / 370 тыс. ₽ |
| Sandvik | C5 / C6 | 150 тыс. ₽ |
| Sandvik | C8 | 450 тыс. ₽ |

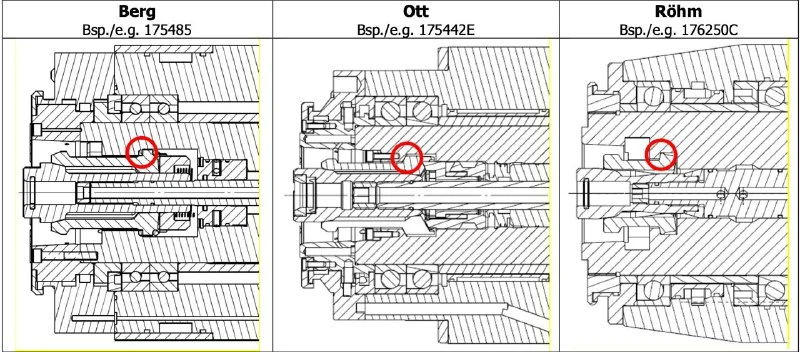

Один HSK63 — разные системы
На сравнительном чертеже видно, как отличаются затяги Berg, OTT и Röhm для одного интерфейса HSK63. Положение чувствительных элементов, геометрия штока, механизм усиления и сама цанга разные.
Поэтому покупать «цангу HSK63» без производителя, артикула и размеров — всё равно что покупать «подшипник для шпинделя» без маркировки.
Почему новая цанга снова быстро изнашивается
Нормальный ресурс может составлять около 2 млн циклов. Если цанга вышла из строя раньше пяти лет, нужно искать причину:
- изношенные хвостовики оправок;
- риски и неправильная геометрия штревелей;
- недостаточное усилие зажима и микроподвижность оправки;
- чрезмерное усилие и пластическая деформация лепестков;
- повреждённый конус, особенно HSK;
- сухие контактные поверхности;
- перекос и неравномерная нагрузка.
Замена цанги без проверки оправок, усилия и конуса не решает причину. Новая деталь быстро приходит в то же состояние.
Что проверить перед заказом
- Стандарт и размер интерфейса.
- Производителя затяга.
- Полную маркировку цанги.
- Исполнение под СОЖ и геометрию сопряжения.
- Длину и основные размеры снятой детали.
- Состояние штока, короны, оправок и конуса.
- Наличие цанги в комплекте полного затяга.
