Стоимость ремонта шпинделя и его компонентов

Когда в первый раз сталкиваешься с ремонтом шпинделя и начинаешь изучать стоимость комплектующих и работ, цифры, мягко говоря, удивляют. Я работаю в этой сфере уже 15 лет — и меня до сих пор есть чем удивить.

Даже при самостоятельном ремонте всё равно приходится покупать подшипники, уплотнения, пружины, цангу, энкодер или ротационное соединение. Кроме этого, могут потребоваться перемотка мотора, шлифовка конуса, восстановление посадок и изготовление деталей.

Этот раздел нужен, чтобы превратить неприятное удивление от цены в понятную структуру: что именно формирует стоимость, как её проверить и где действительно можно сократить затраты без потери результата.

Сколько стоит ремонт в целом

Очень усреднённый ориентир из практики:

• ремонт мотор-шпинделя — примерно 30–40% стоимости нового узла;
• ремонт приводного шпинделя — примерно 40–50% стоимости нового.

Внутри конкретной сметы значительную часть формируют:

• подшипники — обычно 30–50% затрат на комплектующие и дополнительные операции;
• прочие запасные части — пружины, цанга, энкодер, ротационное соединение;
• механическая обработка — шлифование конуса, восстановление посадок, изготовление повреждённых деталей;
• инспекция, сборка, регулировка, обкатка и документирование.

Эти диапазоны нельзя складывать в универсальные 100%. В одном ремонте мотор исправен, в другом не нужна шлифовка, в третьем стоимость одного энкодера меняет всю структуру. Смета появляется только после инспекции и подтверждения состава работ.

Почему два похожих шпинделя стоят по-разному

На стоимость влияют:

• тип и размер инструментального интерфейса;
• максимальная скорость;
• схема, класс точности и исполнение подшипников;
• производитель системы фиксации и энкодера;
• наличие специальных или снятых с производства компонентов;
• возможность ремонта ротационного соединения и других деталей;
• состояние конуса, посадок, статора и ротора;
• срочность, наличие на складах и логистика.

Например, комплект подшипников на классический Franz Kessler SK40 с частотой 10 000 об/мин может стоить около 2 500 €, а на DMG SpeedMaster HSK63 с частотой 20 000 об/мин — уже около 10 000 €. Разница не в названии «комплект подшипников», а в размере, скорости, точности, материале тел качения, преднатяге и доступности конкретного исполнения.

Реальный пример Franz Kessler

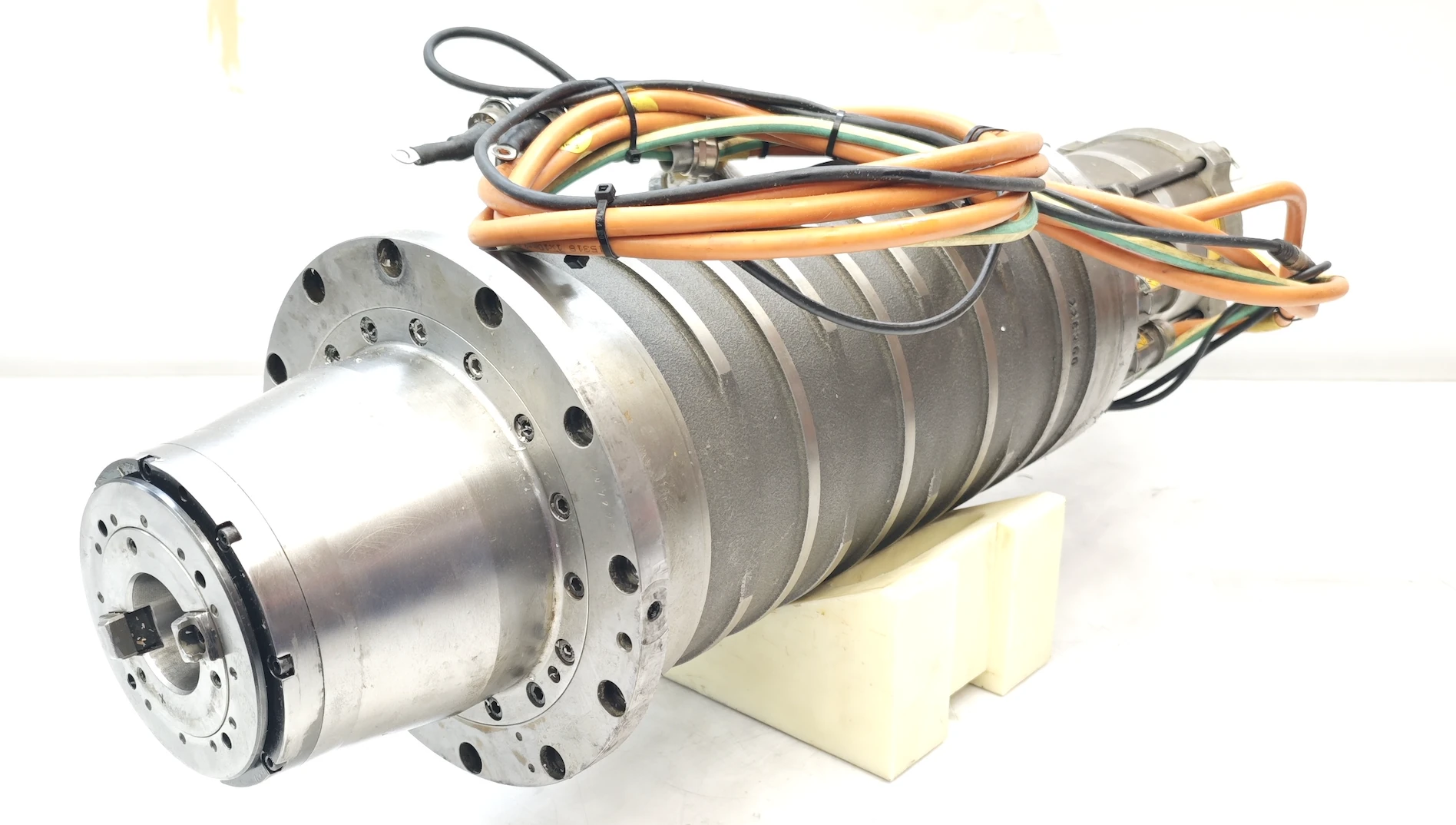

Ниже — мотор-шпиндель Franz Kessler SK40, для которого был подготовлен отчёт об инспекции и детальная смета.

По исходному расчёту стоимость полного ремонта составляла 1 230 000 ₽, из них 650 000 ₽ — работы. Остальная часть — подшипники, ротационное соединение, элементы системы фиксации, уплотнения, энкодер и дополнительные операции.

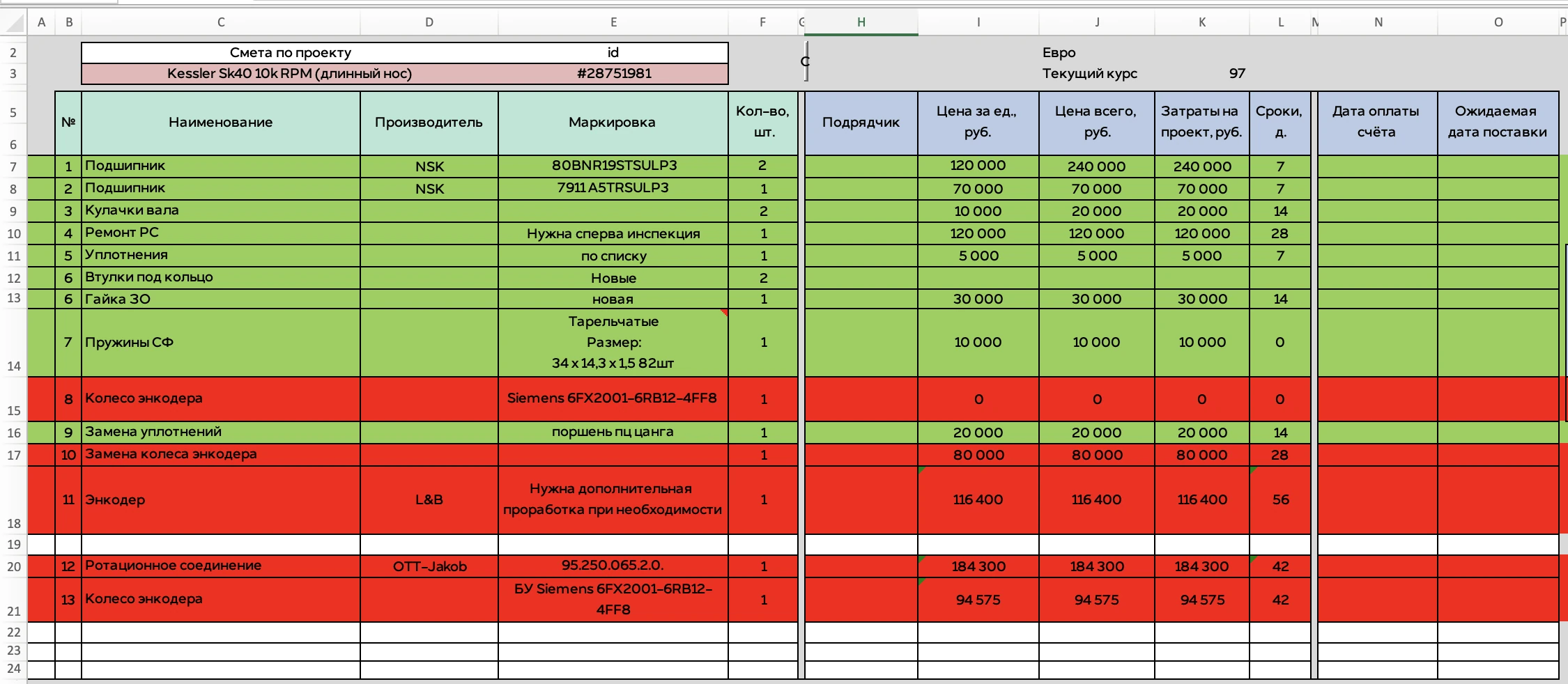

Практическая ценность примера не в том, чтобы перенести итоговую сумму на другой шпиндель. В смете видны маркировки, количество, цена единицы, сроки поставки и разделение обязательных и альтернативных решений. Именно так предложение становится проверяемым.

Двенадцать частей раздела

1. Стоимость подшипников и причины высокой цены прецизионных исполнений.
2. Стоимость уплотнений и ответственного крепежа.
3. Стоимость новых и восстановленных ротационных соединений.
4. Стоимость пружин затяга и критерии их замены.
5. Стоимость цанг систем фиксации и различия исполнений.
6. Смазка цанги и зажимной группы: влияние на усилие и стоимость материалов.
7. Стоимость всего затяга в сборе.
8. Стоимость энкодеров и измерительных колёс.
9. Стоимость перемотки шпиндельных моторов.
10. Стоимость шлифовки конусов SK, HSK и A2.
11. Методика независимой проверки стоимости компонента.
12. Матрица решения о покупке запасных компонентов и подменных узлов.

Цена ремонта и выбор сервиса

Низкая начальная цена не всегда означает недорогой ремонт. Важнее понимать, что включено в предложение, будет ли проведена полная инспекция, какие маркировки заложены в смету, как согласуются дополнительные работы и какими измерениями подтверждается результат.

Пять лет назад мы подготовили чек-лист выбора сервисного центра. Рынок изменился, некоторые компании закрылись, появились новые, но базовые критерии — прозрачность, проверяемая смета, сроки, кейсы, гарантия и открытость процесса — остаются полезными.
