Энкодер — один из чувствительных электронных компонентов шпинделя. Чаще используется разнесённая система: считывающая головка и отдельное колесо, потому что вал должен оставаться полым для системы фиксации или подачи прутка.
Основные типы
- зубчатое колесо и считывающая головка;

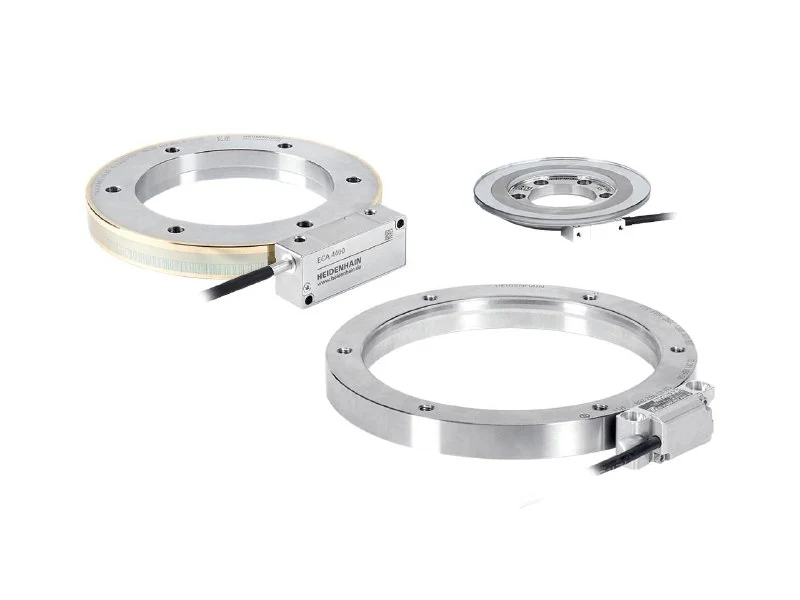

- магнитное колесо или кольцо;
- оптическая измерительная система.
Самая распространённая связка — зубчатое колесо и головка Lenord & Bauer. Колесо здесь выходит из строя реже, чем электронная часть.
Ориентиры стоимости
| Исполнение | Энкодер | Колесо или система |
|---|---|---|
| Стандартная зубчатая система | около 150 тыс. ₽ | около 70 тыс. ₽ |
| Магнитная система Heidenhain | 200–300 тыс. ₽ | около 300 тыс. ₽ |
| Weiss или Grob | около 300 тыс. ₽ | зависит от исполнения |
| Японские шпиндели | 300–500 тыс. ₽ | часто требуется изготовление |
| AMO или VS Sensorik | 300–500 тыс. ₽ | зависит от системы |
| Китайские CHONGYUAN или MDT | 15–30 тыс. ₽ | зависит от аналога |
| Оптическая система | 1,3–2 млн ₽ за комплект | входит в систему |
Почему японские энкодеры сложнее
Mazak, Okuma, Mori Seiki и некоторые Doosan часто используют Tamagawa Seiki закрытых серий. Такие позиции дороже, сложнее в закупке, а открытой технической информации меньше. Более доступным вариантом иногда оказывается Fanuc.
Можно ли заменить систему целиком
У нас был проект по шпинделю Mazak, где купить оригинальный энкодер не удалось. Мы установили другое зубчатое колесо, другую считывающую головку и заново настроили параметры сервопривода.
Я называю это «умным кастомом». Такое решение допустимо, когда подтверждены:
- тип и уровень выходного сигнала;
- количество импульсов;
- направление и индексная метка;
- максимальная скорость;
- механическое биение и зазор;
- совместимость с приводом и ЧПУ;
- безопасное поведение во всех режимах.
Переход на аналог без этих проверок — уже не оптимизация, а эксперимент на станке.
Что чаще повреждается
Оптические системы редкие и надёжные, но их можно повредить при неаккуратной разборке. Магнитное колесо чувствительно к размагничиванию и внешним магнитным воздействиям. Зубчатое колесо страдает от удара, коррозии, неправильного зазора и чрезмерного биения.
Перед покупкой проверяем не только головку, но и колесо, кабель, разъём, питание, сигнал и параметры привода.
Подробнее об устройстве и диагностике — в статье «Измерительная система шпинделя: энкодер и колесо энкодера».
