Стоимость уплотнений и крепежа

Уплотнения и крепёж кажутся самыми простыми и бюджетными компонентами ремонта. Именно поэтому их часто оставляют старыми: «что будет с этой резиной и винтами». На практике причина обычно не в экономии, а в том, что весь правильный крепёж и комплект уплотнений нужно идентифицировать, заказать и корректно установить.

Базовый порядок стоимости

Для большинства шпинделей суммарная стоимость уплотнений и ответственного крепежа находится в пределах 20 тыс. ₽. Но крупные и специальные механизмы дают совсем другую картину.

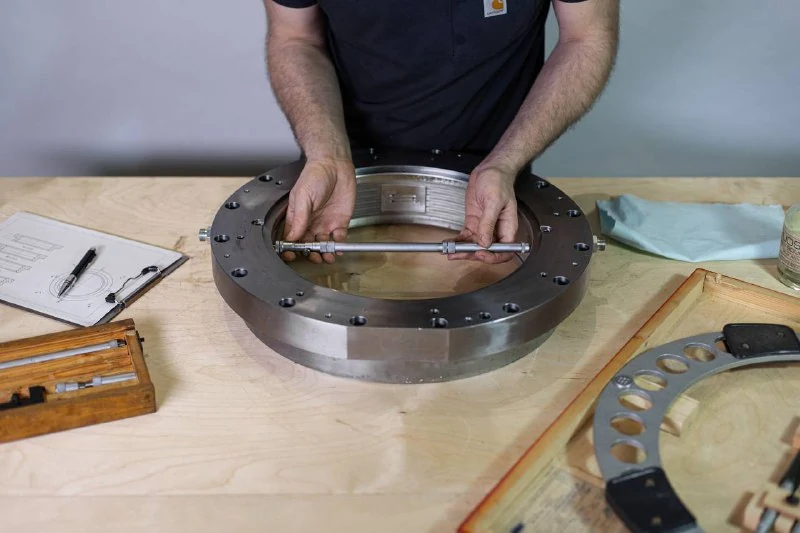

Из моей практики по большим шпинделям EMAG:

• комплект крепежа — около 100 тыс. ₽;
• комплект уплотнений — около 80 тыс. ₽.

Оригинальные комплекты уплотнений от изготовителя могут стоить в десять и более раз дороже самостоятельно собранного комплекта. Мы покупали наборы «резины» за 300–400 тыс. ₽.

Что меняется обязательно

• все уплотнительные элементы;
• крепёж прижимных фланцев и силовых деталей;
• винты с повреждённой резьбой, головкой или следами коррозии;
• элементы, для которых изготовитель предписывает однократное применение.

Ответственный крепёж работает на растяжение. После затяжки и рабочего цикла его состояние уже нельзя считать равным новому. Для шпиндельных узлов мы используем крепёж не ниже класса прочности 8.8, предпочтительно 9.8, если это соответствует исходной конструкции.

Почему с уплотнениями сложнее

В одном шпиндельном узле может быть 6–30 позиций. Даже стандартные кольца отличаются материалом, твёрдостью, сечением и условиями работы. В поворотных столах и крупных фрезерных головах номенклатура увеличивается кратно.

Если оригинальный комплект доступен и цена оправдана снижением риска, его стоит использовать. Если комплект снят с производства, необоснованно дорог или исходная геометрия работает нестабильно, готовится задание на изготовление.

В задании фиксируются:

1. тип уплотнения;
2. рабочая среда и температура;
3. материал и требуемая твёрдость;
4. геометрия канавки и сопрягаемых поверхностей;
5. сечение или профиль;
6. направление и скорость движения;
7. допустимое давление;
8. количество и запас на подбор.

Когда неоригинальное решение лучше

Для шпинделей EMAG VSC мы изготавливаем собственные комплекты грязесъёмников. Они примерно в четыре раза дешевле оригинальных и по нашей практике работают дольше и стабильнее за счёт изменённой геометрии профиля и правильно подобранного материала.

Это не аргумент ставить любой аналог. Это пример инженерной замены, где есть измерения, материал, опыт эксплуатации и подтверждённый результат.

По отношению к таким «мелочам» хорошо видно общее качество ремонта.
