Сборка подшипниковых опор

Замена подшипников — один из самых ответственных этапов ремонта шпинделя. Здесь важно доверять качеству самих подшипников, понимать исходную схему опор и проверять результат до того, как механизм будет собран полностью.

Подшипниковые схемы бывают разными. Они зависят от назначения шпинделя, скорости, нагрузки и требуемой жёсткости. При ремонте наша базовая задача — повторить схему, заложенную изготовителем.

Иногда встречаются шпиндели после предыдущего ремонта, где подшипники уже установлены неправильно. В такой ситуации копировать увиденное нельзя: схему подтверждают по документации, маркировке, направлению контактных углов, размерным цепям и логике приложения нагрузок.

Пример: четыре подшипника

Разберём распространённый пример — два тандема, объединённые по O-образной схеме, условно <<=>>.

• два передних подшипника направлены в одну сторону и работают тандемом;
• далее установлены дистанционные кольца;
• два задних подшипника направлены в противоположную сторону и образуют второй тандем;
• два тандема вместе работают как пара опор по схеме «спина к спине».

Каждый тандем воспринимает повышенную осевую нагрузку в своём направлении. Но правильное направление стрелок ещё не означает, что комплект собран корректно. Нужно проверить совместную работу колец и преднатяг.

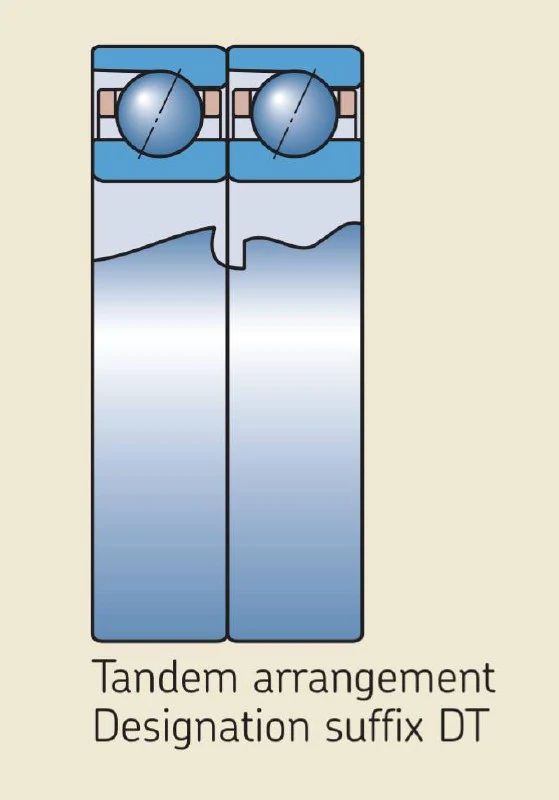

Проверка тандема

1. Установить пару подшипников на распорное кольцо по внутреннему кольцу.
2. Приложить к наружному кольцу небольшое осевое усилие вниз.
3. Попробовать провернуть внутренние кольца относительно друг друга.
4. Кольца не должны свободно скользить: при относительном движении должно ощущаться зацепление.
5. Повторить проверку по наружным кольцам.
6. Усилие и характер зацепления в обеих парах должны быть примерно одинаковыми.

Если кольца легко скользят и зацепления нет, тандем фактически не сформирован. До монтажа нужно понять причину: направление, комплектование, различие выступания колец или ошибка в деталях.

Проверка преднатяга четырёхподшипникового комплекта

1. Установить передний тандем, ориентируя усилие по внутреннему кольцу.
2. Установить внутреннее и наружное дистанционные кольца.
3. Установить задний тандем.
4. Приложить к внутреннему кольцу осевое усилие, соответствующее требуемому преднатягу по каталогу.
5. Попробовать провернуть наружные кольца, прижав их к наружному дистанционному кольцу.

Если кольца зацепляются, зазоры выбраны и преднатяг сформирован. Если они продолжают свободно скользить, преднатяга нет либо усилие и размерная цепочка не соответствуют выбранной схеме.

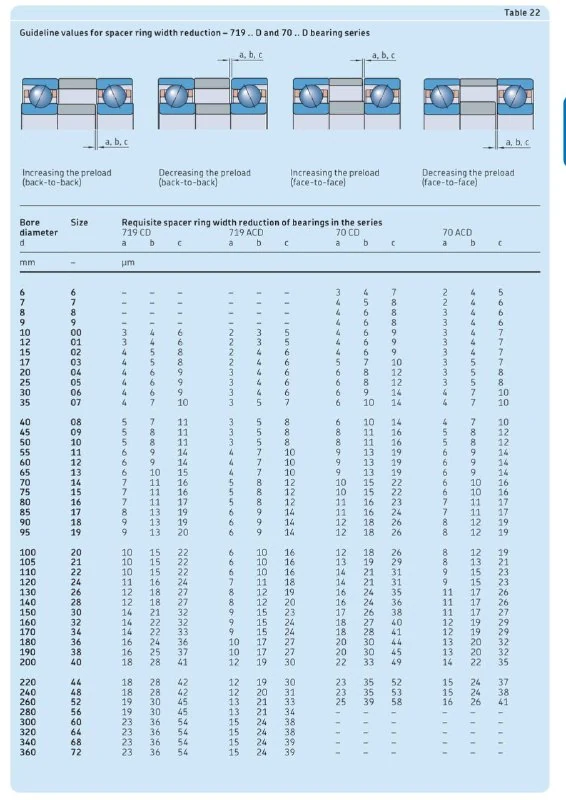

Как дистанционные кольца изменяют преднатяг

Для O-образной схемы действует практическая логика:

• чтобы комплект начал работать при меньшем осевом усилии, уменьшают наружное дистанционное кольцо — преднатяг снижается;
• чтобы увеличить преднатяг, уменьшают внутреннее дистанционное кольцо — для совмещения колец потребуется большее осевое усилие.

Корректировка выполняется микронно, с контролем параллельности торцов и только после расчёта. «Снять немного и попробовать» — плохая стратегия: вернуть металл на кольцо уже не получится.

До монтажа на вал и в корпус

• сверяем маркировку каждого подшипника и положение меток;
• измеряем и записываем выступание колец, если это предусмотрено технологией;
• проверяем дистанционные кольца, их плоскостность, параллельность и чистоту;
• подтверждаем посадки на валу и в корпусе;
• определяем способ нагрева или охлаждения и допустимую температуру;
• готовим оправки, передающие усилие только на монтируемое кольцо;
• задаём количество и способ внесения смазки;
• записываем контрольную точку геометрии сразу после сборки опор.

Удар через тела качения, загрязнение дорожек и чрезмерный нагрев способны повредить новый подшипник ещё до первого запуска. Монтаж не должен создавать нагрузку на противоположное кольцо.

После сборки опор

До установки остальных компонентов проверяем плавность вращения, осевой и радиальный зазор, жёсткость, биение конуса и контрольной поверхности. Если геометрия не соответствует ожиданию, работу нужно остановить сейчас. После монтажа ротора, энкодера, системы фиксации и коммуникаций причина станет менее очевидной, а цена повторной разборки вырастет.
