Пример рабочей инструкции по полному ремонту шпинделя ELTE TMPE 4

В качестве примера я подготовил рабочую инструкцию по полному ремонту шпинделя ELTE TMPE 4 14/2N. Это сравнительно простой шпиндель деревообрабатывающего оборудования, поэтому на нём удобно показать сам принцип технологического документа.

Часть процедур из инструкции можно перенести на другие шпиндели. Но переносить нужно не размеры и артикулы, а логику: подготовка, фиксация исходного состояния, контролируемая разборка, инспекция, входной контроль, сборка, промежуточные измерения и испытания.

Чем рабочая инструкция отличается от статьи

Статья объясняет, почему выполняется операция. Рабочая инструкция должна однозначно говорить:

• кто выполняет действие;
• что нужно подготовить;
• в какой последовательности работать;
• что измерить и куда записать результат;
• по какому критерию перейти к следующему шагу;
• при каком отклонении работу остановить;
• как сохранить фотографии и другие доказательства.

Хорошая инструкция не заменяет квалификацию. Она снижает зависимость результата от памяти конкретного человека и помогает не пропустить небольшую, но критичную операцию.

1. Подготовка к работе с механизмом

До физической работы собираем доступную информацию по модели и неисправности. Создаём карточку ремонта, определяем место хранения фотографий и измерений, готовим бланки инспекции и испытаний.

Если механизм передаётся между подразделениями или от клиента, фиксируем комплектность и внешний вид при получении. Транспортную тару и крепёж не выбрасываем: они понадобятся для возврата.

Распаковка и складирование тары

• сфотографировать упаковку до вскрытия и механизм сразу после открытия;
• проверить следы удара, влаги и неправильной фиксации;
• сохранить тару и крепёж так, чтобы шпиндель можно было безопасно упаковать повторно;
• промаркировать принадлежности и не смешивать их с деталями других ремонтов.

2. Начало работы: внешний осмотр

Осматриваем механизм, проверяем комплектность, маркировку, разъёмы, кабели, фитинги, резьбы и наружные повреждения. До очистки фотографируем загрязнения, следы перегрева, утечки и направление их распространения.

Записываем:

• модель и серийный номер;
• данные шильдика и рабочий диапазон;
• заявленную неисправность;
• возможность вращения вала рукой;
• состояние рабочего конца вала и цангового узла;
• состояние охлаждения, питания и других подключений.

3. Исходные проверки

Набор измерений зависит от состояния шпинделя. Если запуск невозможен, не пытаемся выполнить его любой ценой. Но до разборки полезно получить максимально возможную исходную точку.

• сопротивление изоляции и баланс фаз;
• радиальное и осевое биение доступных поверхностей;
• плавность вращения и люфт;
• состояние и биение рабочего конца;
• проходимость и герметичность доступных контуров;
• фотографии расположения проводов, датчиков и проставочных элементов.

4. Контролируемая разборка

Разборка выполняется по заранее составленной последовательности. Каждая деталь фотографируется в установленном положении, маркируется и размещается в своей зоне.

Для ELTE TMPE 4 особенно важно не потерять ориентацию подшипников, дистанционных элементов и деталей рабочего конца. Усилие съёма прикладываем через предусмотренные поверхности. Удары по валу, корпусу и телам качения недопустимы.

По ходу разборки записываем:

• направление и положение каждой детали;
• момент или характер затяжки ответственного крепежа;
• наличие фиксатора резьбы;
• посадку подшипников и следы проворота;
• количество и распределение смазки;
• места загрязнения и повреждения уплотнений.

5. Инспекция и решение о ремонте

После разборки используем полный маршрут из статьи «Инспекция шпинделя». Для этого механизма проверяем мотор, вал, корпус, рабочий конец, подшипники, дистанционные элементы, уплотнения, кабели и систему термостабилизации, если она предусмотрена исполнением.

Результат этапа — не фраза «заменить подшипники», а комплект документов:

• отчёт об инспекции;
• перечень сохраняемых и заменяемых деталей;
• список дополнительных работ;
• список измерений после восстановления;
• смета и план ремонта.

6. Подготовка ремонтного комплекта

Подшипники, уплотнения и остальные детали заказываются только после подтверждения исполнения шпинделя и схемы опор. Поступившие элементы проверяются до дня сборки.

Параллельно выполняем мойку корпуса и вала, очистку резьб, промывку каналов, подготовку оправок и места сборки. Если вал, ротор или корпус передавались подрядчику, принимаем работу по согласованным измерениям.

7. Сборка подшипниковых опор

Перед монтажом подтверждаем ориентацию подшипников, посадки, способ нагрева, количество смазки и все регулировочные размеры. Усилие передаём только через кольцо, которое устанавливается с натягом.

После сборки опор и до окончательной комплектации проверяем:

• плавность вращения;
• отсутствие недопустимого осевого и радиального зазора;
• радиальное и осевое биение рабочего конца;
• изменение усилия вращения;
• отсутствие постороннего контакта.

Если результат не соответствует критерию, сборку не продолжаем.

8. Окончательная сборка

Устанавливаем остальные компоненты в порядке, исключающем повторное воздействие на уже собранные опоры. Восстанавливаем прокладку кабелей и подключение контуров по фотографиям и схеме. Крепёж затягиваем установленным моментом, а применение фиксатора резьбы записываем.

После каждой закрывающей операции задаём вопрос: какое измерение после неё станет невозможным? Если контроль будет закрыт корпусом, крышкой или следующим компонентом, выполняем его сейчас.

9. Испытания и обкатка

До вращения от привода повторяем электрические и геометрические проверки, контролируем герметичность и правильность подключений. Затем проводим ступенчатую обкатку с измерением температуры, вибрации, шума и тока.

Для каждой ступени записываем скорость, длительность, начальную и установившуюся температуру, виброскорость и наблюдения. После прогрева повторяем геометрию и сравниваем её с холодным состоянием.

10. Отчёт и передача в эксплуатацию

Ремонт заканчивается не выключением стенда, а оформлением результата.

• итоговый протокол измерений;
• фотографии и короткие видео ключевых тестов;
• перечень установленных деталей;
• рекомендации по монтажу, прогреву и обслуживанию;
• защита рабочего конца, кабелей и подключений;
• фиксация шпинделя в сохранённой транспортной таре.

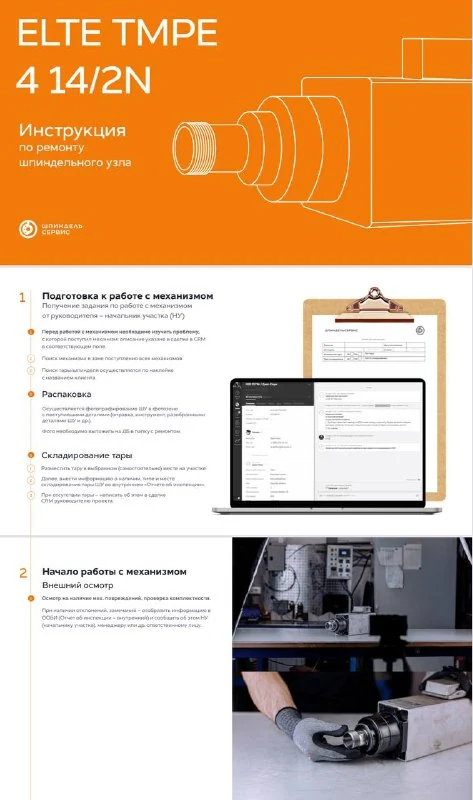

Рабочая инструкция весит 326,5 МБ, потому что содержит большое количество подробных фотографий и экранов сопровождения ремонта. Оригинал размещён в Telegram-публикации.

Что переносить на другие шпиндели

Не переносите автоматически подшипники, моменты затяжки, температуры монтажа и допуски ELTE на другой механизм. Переносите структуру документа:

1. исходная информация;
2. внешний осмотр и измерения;
3. контролируемая разборка;
4. инспекция и техническое решение;
5. входной контроль комплектующих;
6. подготовка оснастки и рабочего места;
7. сборка с промежуточными проверками;
8. поэтапные испытания;
9. итоговый отчёт и рекомендации.

Именно такая структура превращает ремонт из набора навыков одного специалиста в повторяемую технологию предприятия.
