Обучение для операторов

Устройство и обслуживание шпинделя

Практическое обучение для операторов металлообрабатывающих станков, наладчиков и мастеров смены. Курс объясняет, как повседневные действия влияют на состояние шпинделя, какие признаки нельзя игнорировать и какие простые процедуры помогают избежать преждевременных отказов.

Программа строится вокруг реальной эксплуатации оборудования. Участники не просто получают перечень требований, а понимают логику каждой процедуры: что контролировать, зачем это делать и кому передавать информацию при обнаружении отклонения.

Зачем предприятию этот курс

Шпиндель рассчитан на длительную работу, но его фактический ресурс во многом определяется условиями эксплуатации. Загрязнение, неправильный прогрев, проблемы с воздухом и смазкой, изношенная оснастка или незамеченная утечка постепенно превращаются в серьёзную неисправность.

Оператор находится рядом со станком каждый день и первым может увидеть изменение поведения оборудования. Поэтому его задача — не ремонтировать шпиндель, а:

• правильно вводить его в работу и завершать смену;
• поддерживать чистоту критичных зон;
• выполнять доступные ежедневные и еженедельные проверки;
• замечать изменения звука, вибрации, температуры и работы вспомогательных систем;
• фиксировать наблюдения и вовремя передавать их технической службе;
• не выполнять вмешательства, которые относятся к компетенции механиков или специализированного сервиса.

Такой подход уменьшает вероятность внезапного отказа и создаёт основу для обслуживания по фактическому состоянию.

Кому будет полезно

• операторам станков с ЧПУ;
• наладчикам металлообрабатывающего оборудования;
• мастерам смен и руководителям производственных участков;
• сотрудникам, которые отвечают за первичный контроль состояния станка;
• предприятиям, внедряющим единые регламенты эксплуатации оборудования.

Что изменится после обучения

Участники:

• понимают назначение основных компонентов и систем шпинделя;
• знают, какие действия оператора влияют на ресурс подшипников, конуса и системы фиксации;
• умеют правильно прогревать шпиндель и завершать его работу;
• контролируют видимые признаки работы систем смазки, воздуха и СОЖ;
• распознают отклонения, требующие остановки или обращения к механику;
• ведут понятный журнал состояния вместо разрозненных устных замечаний;
• работают по единому регламенту, согласованному с технической службой предприятия.

Программа курса

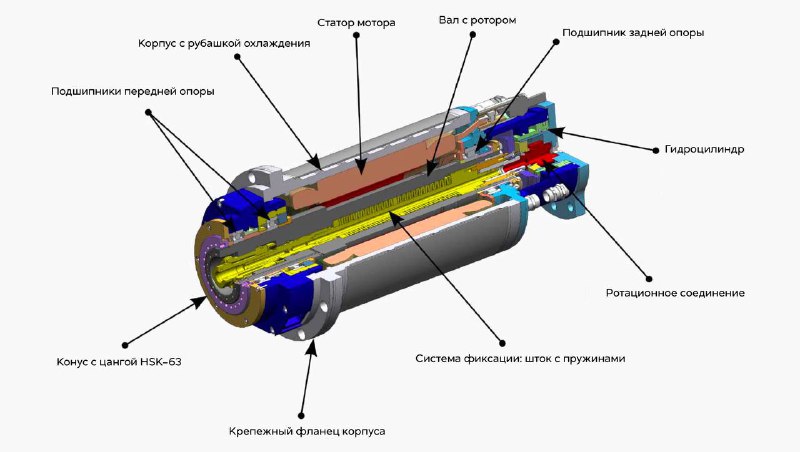

01. Шпиндель как система

Разбираем устройство шпинделя на понятном оператору уровне:

• корпус, вал и шпиндельные опоры;
• электродвигатель и измерительная система;
• конус и система фиксации инструмента;
• лабиринтные уплотнения и дренажи;
• подвод воздуха, масла, СОЖ и жидкости термостабилизации;
• ротационное соединение и вспомогательные датчики.

Главная задача блока — показать взаимосвязь систем. Изменение звука, температуры или давления редко существует само по себе: это сигнал о процессе, который уже происходит внутри узла.

02. Ресурс шпинделя и цена раннего отказа

Участники разбирают:

• почему одинаковые шпиндели могут иметь разный фактический ресурс;
• как условия эксплуатации ускоряют износ;
• почему стоимость отказа включает не только ремонт, но и простой станка;
• чем реактивное обслуживание отличается от планового и обслуживания по состоянию;
• какую информацию оператор может дать технической службе для ранней диагностики.

03. Ежедневные процедуры

Перед началом, во время и после смены отрабатываются пять базовых процедур.

Прогрев шпинделя. Плавный выход на рабочий режим распределяет смазку в подшипниках и позволяет наблюдать за температурой, звуком и вибрацией. После длительного простоя требуется отдельный цикл обкатки.

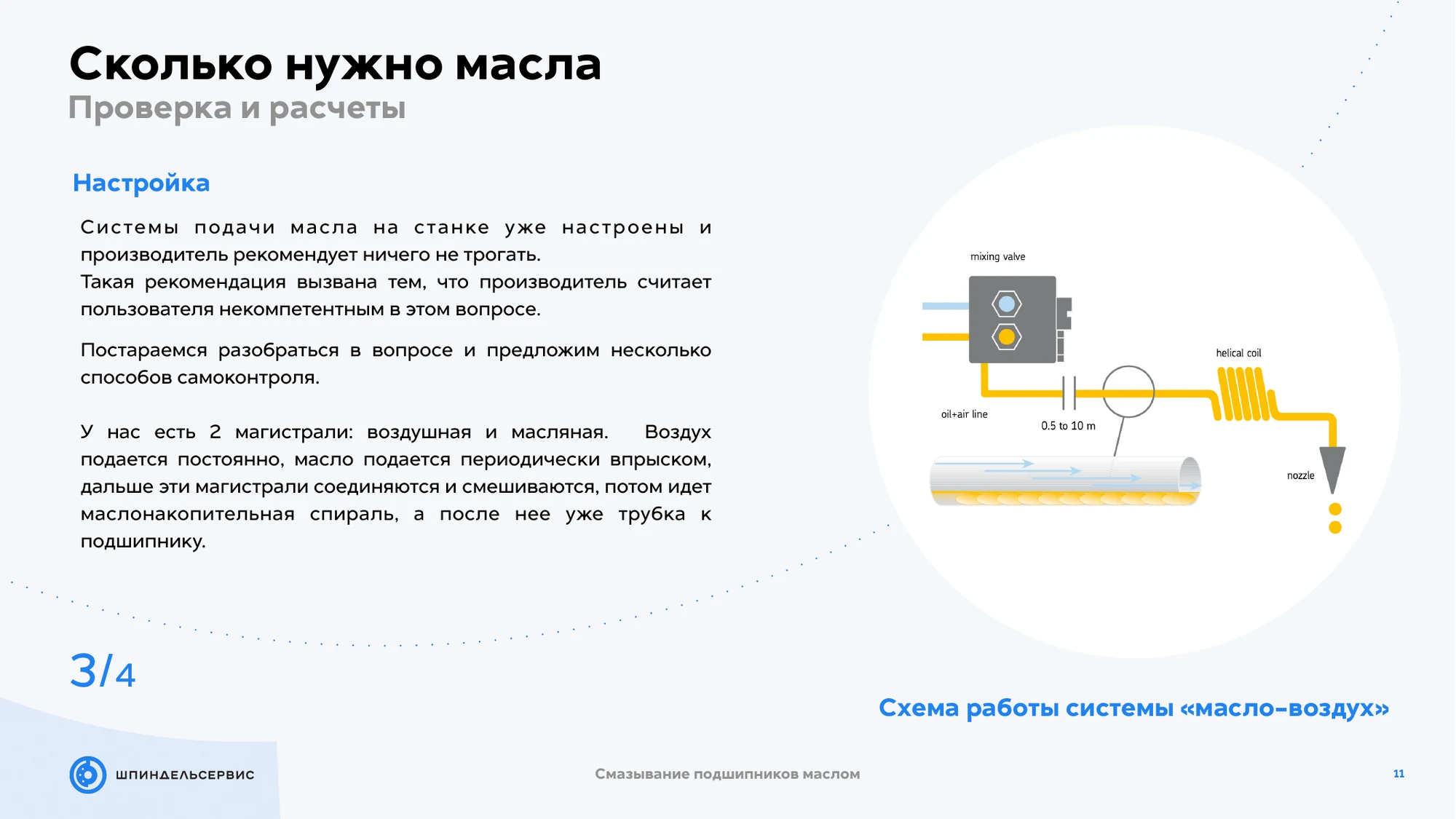

Контроль поступления смазки. Для системы «масло-воздух» проверяются видимое движение масла, уровни в ёмкостях, состояние трубок и отсутствие загрязнений.

Правильное завершение работы. Перед остановкой шпиндель некоторое время работает на низкой частоте вращения; выполняются холостые циклы смены инструмента и продувка каналов.

Очистка шпинделя. Контролируются лабиринтные уплотнения, дренажи, конус и сопла подачи СОЖ. Для очистки используются безворсовые материалы и подходящее средство.

Смазка лепестков цанги. Недостаточная смазка снижает усилие фиксации инструмента и ускоряет износ. Процедура одновременно даёт возможность визуально оценить состояние элементов системы фиксации.

04. Еженедельные процедуры

Оператор или назначенный сотрудник выполняет семь проверок:

1. Давление и качество подготовленного воздуха.
2. Состояние осушителя и фильтров.
3. Уровни гидравлического, смазочного и отработанного масла.
4. Отсутствие утечек в ротационном соединении.
5. Плавность вращения, звук и вибрация во всём доступном диапазоне.
6. Работа системы фиксации и стабильность смены инструмента.
7. Состояние СОЖ: pH, запах, цвет, пенообразование и температура.

Результаты проверок заносятся в журнал. Важна не только разовая величина, но и её изменение во времени.

05. Ранние признаки отклонений

На реальных примерах разбираются сигналы, после которых работу нельзя продолжать автоматически:

• новый или усилившийся шум;
• рост вибрации;
• необычный нагрев или изменение времени выхода на рабочую температуру;
• нестабильная смена инструмента;
• следы СОЖ или масла в нехарактерных местах;
• изменение давления или расхода воздуха;
• отсутствие подачи смазки;
• загрязнение конуса и следы повреждения на оправках;
• повторяющиеся сообщения датчиков и ошибки станка.

Для каждого признака определяется безопасное действие оператора: продолжить наблюдение, остановить операцию, зафиксировать состояние или вызвать техническую службу.

06. Границы ответственности

Курс формирует понятное разделение ролей.

Оператор: осмотр, очистка, простые регламентные проверки, фиксация изменений и своевременная передача информации.

Механик или инженерная служба: измерения, регулировки, диагностика, замена элементов и анализ причин отказа.

Специализированный сервис: вмешательства в шпиндельный узел, прецизионная сборка, испытания и восстановление.

Такое разделение исключает и бездействие, и опасные самостоятельные вмешательства.

Как проходит обучение

Обучение может проходить в одном из двух форматов: однодневный интенсив на территории предприятия или онлайн в виде серии лекций-обсуждений. В обоих случаях программа адаптируется под конкретные станки, шпиндели и принятые производственные процессы.

В обучение могут входить:

• теоретический блок с фотографиями и схемами;
• разбор оборудования предприятия непосредственно у станка;
• демонстрация ежедневных и еженедельных процедур;
• практическая работа с журналом состояния;
• обсуждение типичных ошибок и реальных отказов;
• подготовка проекта регламентов и контрольных листов.

Формат и продолжительность зависят от состава группы и количества типов оборудования. До начала курса мы уточняем парк станков, распределение ответственности и существующие процедуры обслуживания.

Внедрение после курса

Знания сами по себе не меняют эксплуатацию оборудования. Поэтому обучение желательно завершать одним конкретным организационным шагом:

• назначить ответственного за внедрение;
• согласовать перечень ежедневных и еженедельных процедур;
• определить форму журнала состояния;
• установить порядок передачи отклонений технической службе;
• провести первую контрольную проверку выполнения регламента.

Это превращает курс из разового мероприятия в работающую систему.

Преподаватель

Курс проводит Максим Кандлин — совладелец компании «Шпиндель-сервис» и руководитель направления ремонта металлообрабатывающих шпиндельных узлов, образование — МГТУ им. Н. Э. Баумана, специальность «Ремонт и восстановление средств производства».

Программа основана на ежедневной практике сервисного центра: диагностике, дефектации, сборке, испытаниях и анализе отказов шпинделей разных производителей и конструкций.

Обсудить программу

Расскажите, какие станки эксплуатирует предприятие, сколько сотрудников планируется обучить и какие проблемы необходимо решить. На этой основе мы предложим формат и состав программы.
