«Музыка точности»: почему шпиндели выходят из строя раньше срока

7 июля 2026 года в Екатеринбурге компания «Политек» провела экспертный семинар для профессионалов металлообработки «Музыка точности». Мероприятие объединило специалистов по сервису станков, СОЖ, технологической подготовке, прецизионной обработке и промышленной автоматизации.

Моё выступление было посвящено вопросу, который регулярно возникает после преждевременного отказа оборудования: почему шпиндель не отработал расчётный ресурс и какие действия могли предотвратить поломку? Ниже — развёрнутая версия доклада. Она повторяет логику презентации, но дополнена пояснениями, без которых отдельные слайды были бы непонятны.

Практика, на которой основан доклад

Я получил профильное образование в МГТУ им. Н. Э. Баумана по специальности «Ремонт и восстановление средств производства» и весь профессиональный путь работаю по специальности. Сегодня я совладелец компании «Шпиндель-сервис» и руковожу направлением ремонта металлообрабатывающих шпиндельных узлов.

Через наши сервисные центры ежегодно проходят около 200 металлообрабатывающих и 450 деревообрабатывающих шпинделей, а также револьверные головки, поворотные столы и фрезерные головки. За 15 лет работы шпиндель стал для меня отдельной инженерной темой. Доклад построен не вокруг абстрактных рекомендаций, а вокруг повторяющихся причин отказов, которые мы видим при дефектации.

Ресурс шпинделя и цена преждевременного отказа

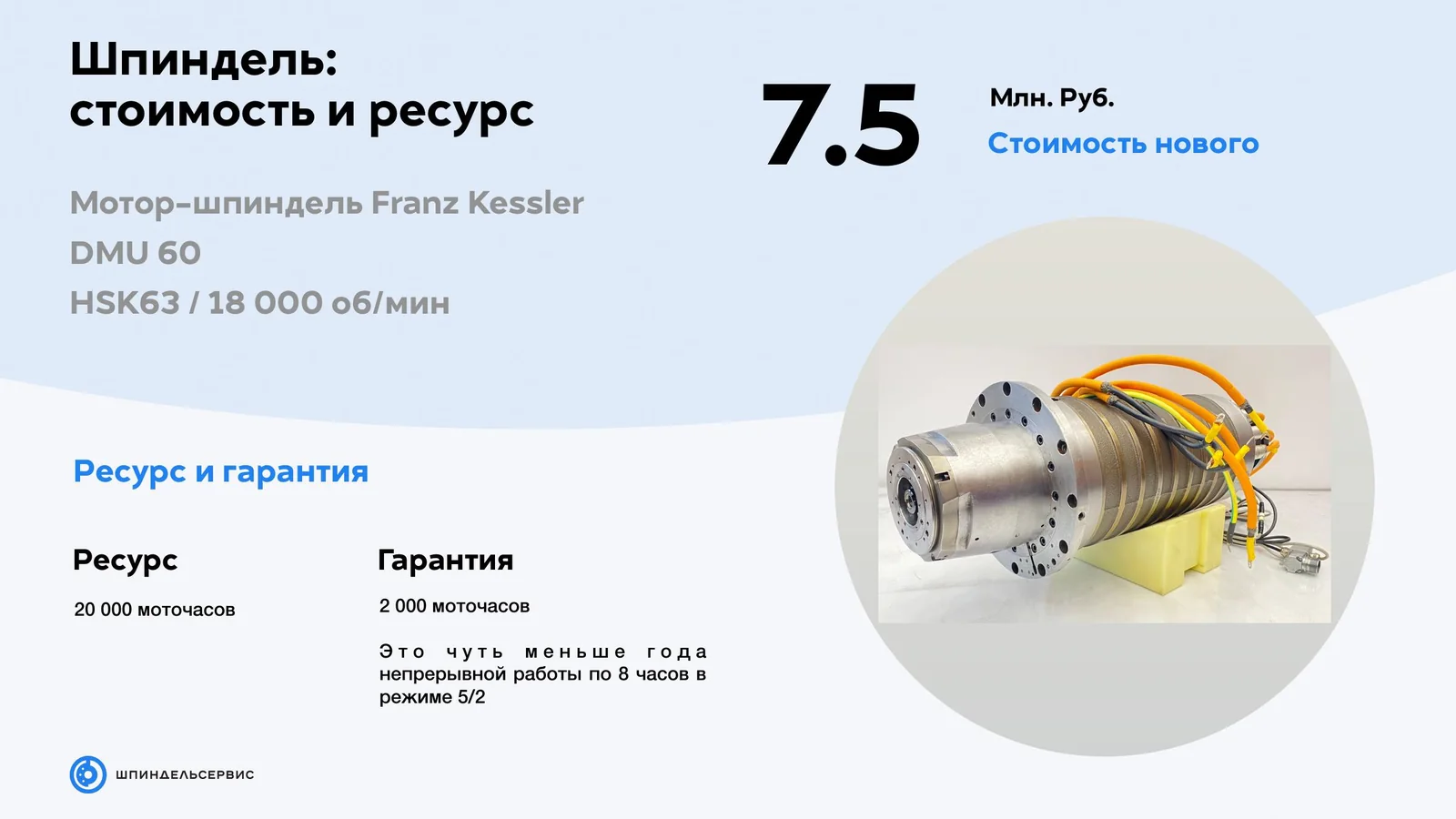

Шпиндель — один из наиболее нагруженных и дорогих элементов станка. Для рассматриваемого в презентации мотор-шпинделя Franz Kessler заявленный ресурс составляет около 20 000 моточасов, а гарантийный период — 2 000 моточасов. При работе по восемь часов пять дней в неделю это примерно один производственный год.

Стоимость нового узла такого класса может достигать 7,5 млн рублей, а базовый ремонт — порядка 1,5 млн рублей. Эти цифры важны не сами по себе. Они показывают, насколько дорого обходится эксплуатационная ошибка, которая за несколько минут сокращает ресурс оборудования, рассчитанного на годы работы.

Мы регулярно получаем шпиндели с минимальной наработкой. В одних случаях проблема возникает при неправильном вводе в эксплуатацию, в других — из-за отсутствия понятных процедур контроля. Самое неприятное, что многие такие отказы происходят не из-за сложной инженерной причины, а из-за незнания.

Стоимость отказа не равна стоимости ремонта. Пока шпиндель находится в сервисном центре, станок простаивает, заказ не выполняется, сроки сдвигаются, а производству приходится перераспределять загрузку.

В расчёте из доклада ремонт оценивался в 1,5–2,5 млн рублей, а минимальная стоимость простоя — в 50 тыс. рублей в день. Только 22 рабочих дня простоя дают ещё 1,1 млн рублей. С учётом сопутствующих потерь общий ущерб легко достигает нескольких миллионов рублей.

Шесть повторяющихся групп ошибок

В презентации я выделил шесть групп ошибок, которые регулярно встречаются при дефектации.

1. Залитие. Неисправный осушитель, проблемы с обратными клапанами магистралей «воздух — СОЖ» или утечка ротационного соединения позволяют жидкости попасть туда, где её быть не должно.
2. Разрушение подшипников. Причиной могут стать неправильные скоростные режимы, масляное голодание и отсутствие обязательного прогрева после простоя.
3. Повреждение уплотнений. Агрессивная, неправильно подобранная или потерявшая рабочие свойства СОЖ разрушает эластомеры и защитные элементы.
4. Загрязнение. Забитые дренажи, лабиринты и магистрали, а также несвоевременная замена фильтров нарушают нормальную работу вспомогательных систем.
5. Паразитная вибрация. Изношенный инструмент, некачественные оправки, дисбаланс и работа на резонансных частотах нагружают подшипниковые опоры.
6. Изношенная оснастка. Повреждения конуса, оправок и элементов системы фиксации ухудшают базирование и создают дополнительную нагрузку на шпиндель.

Это только верхний уровень. Полный регламент включает десятки ежедневных, еженедельных, ежемесячных и ежегодных пунктов. Важно не просто составить длинный список, а распределить процедуры по периодичности, ответственности и критичности.

От ремонта после отказа — к обслуживанию по состоянию

У предприятия есть три принципиальных подхода к техническому обслуживанию.

Реактивное обслуживание начинается после поломки. Оно непредсказуемо, а критический износ одной детали успевает повредить сопряжённые элементы: оправка портит конус, загрязнённая СОЖ разрушает уплотнения, забитый фильтр выводит из строя ротационное соединение.

Планово-предупредительное обслуживание снижает риск внезапного отказа, но иногда требует замены деталей и рабочих сред до исчерпания их фактического ресурса.

Обслуживание по состоянию использует наблюдения и измерения, чтобы вмешиваться тогда, когда появляются объективные признаки изменения. Это наиболее рациональный вариант, но он требует постоянного контроля, компетентности и заинтересованности сотрудников.

Если ежедневно, еженедельно и ежемесячно выполнять процедуры контроля, очистки и обслуживания, дорогое годовое вмешательство может оказаться значительно меньше. Масло, СОЖ или ротационное соединение не должны заменяться «на всякий случай», если их состояние контролируется, параметры находятся в норме, а решение допускается документацией изготовителя.

Почему внедрение системы сложнее составления инструкции

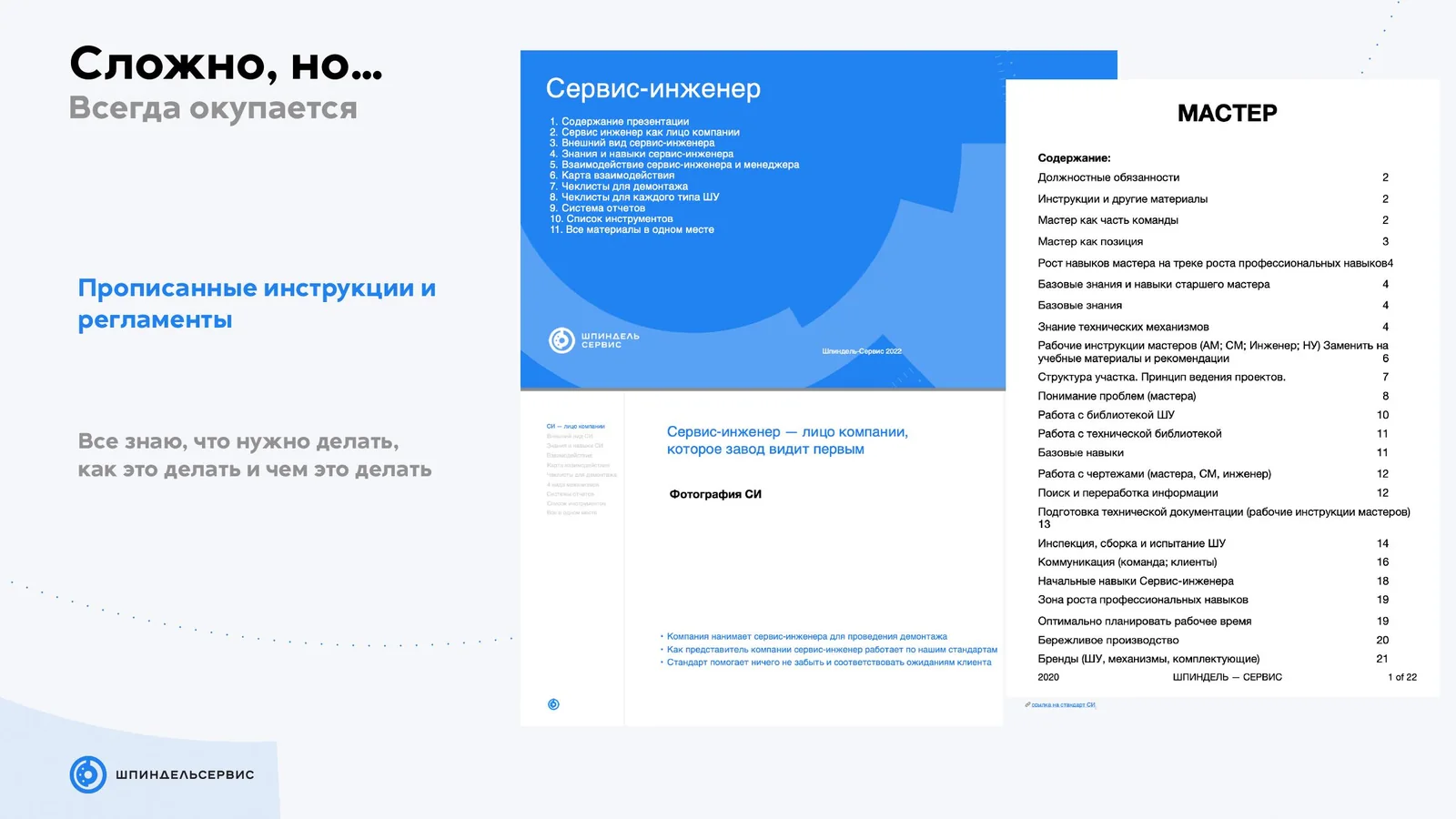

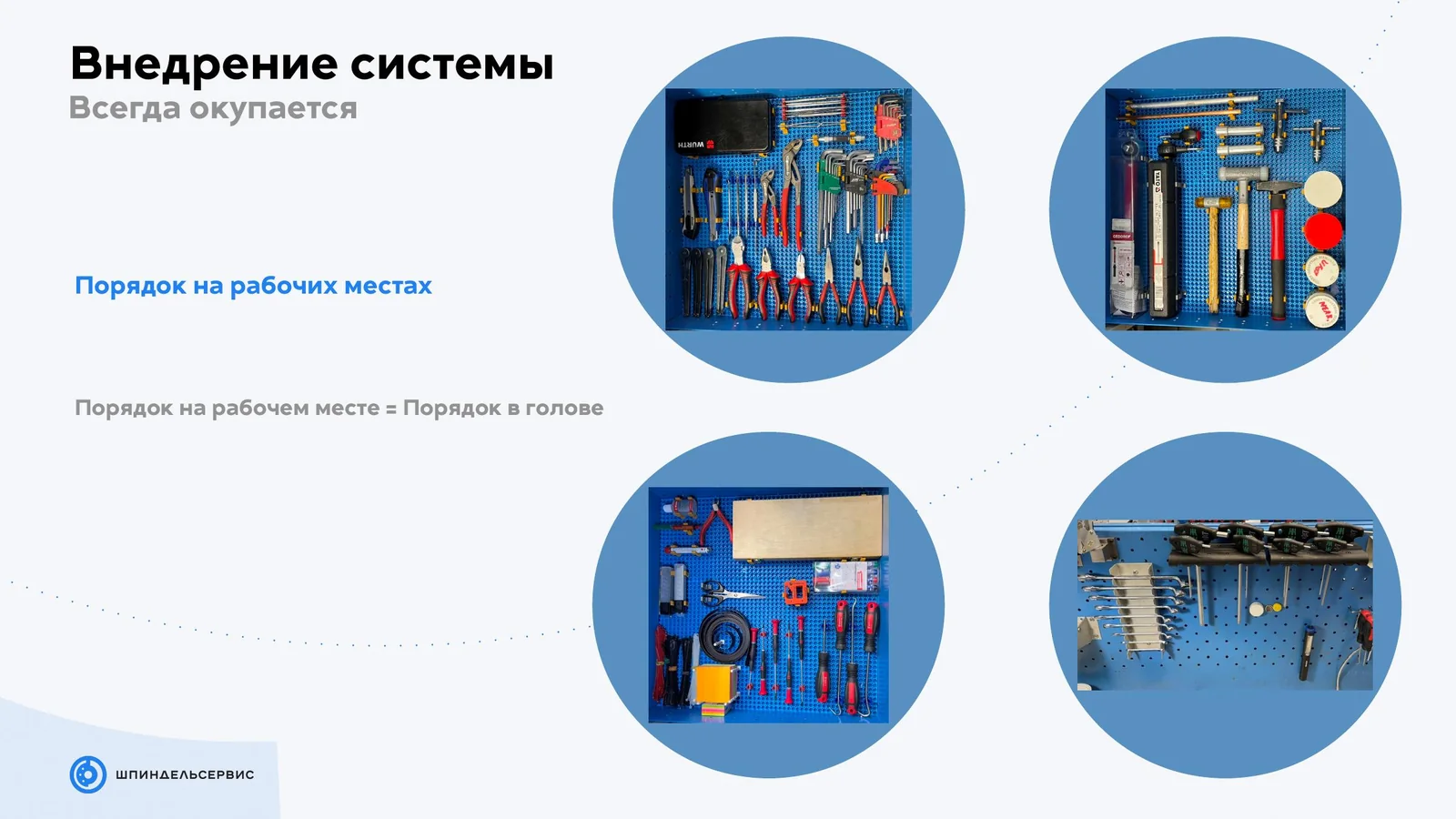

Даже в небольшой команде сложно создать устойчивую систему, в которой люди осознанно относятся к оборудованию, инструменту и порядку. Написать инструкцию недостаточно. Нужно определить ответственного, обеспечить время, объяснить смысл процедур, подготовить инструменты и регулярно проверять, работает ли договорённость.

У меня два сервисных центра примерно по 15 человек. И даже в таких командах внедрение культуры производства, бережливого подхода и новых обязанностей не происходит автоматически. Система требует повторения и обратной связи, но в результате окупается порядком и предсказуемостью процессов.

Кто отвечает за состояние станка

Операторы и технические службы почти всегда перегружены, поэтому желание сократить дополнительную нагрузку естественно. Но обслуживание не может оставаться «общей» задачей: у общей задачи быстро не остаётся владельца.

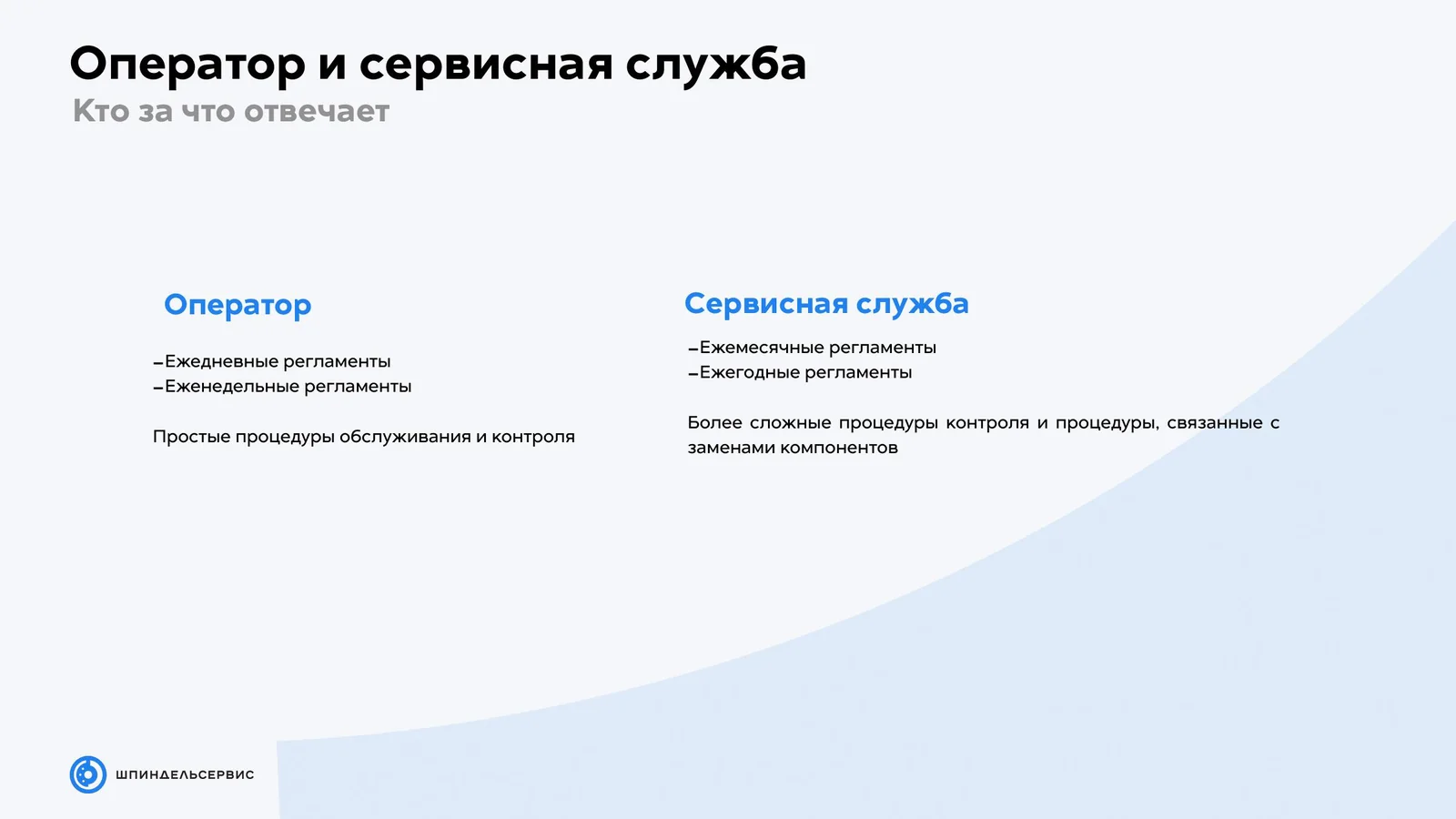

Рабочее распределение выглядит так:

• оператор выполняет простые ежедневные и еженедельные процедуры контроля и обслуживания;
• механики и инженерная служба отвечают за ежемесячные и ежегодные работы, измерения, регулировки и замену элементов;
• специализированный сервис подключается там, где требуется вмешательство в прецизионный узел, дефектация, ремонт и испытания.

Оператор не должен диагностировать подшипник или разбирать шпиндель. Его задача — правильно начать работу, поддерживать критические зоны в чистоте, заметить изменение, зафиксировать его и своевременно передать специалисту.

Пять ежедневных процедур

Ежедневный блок занимает менее 15 минут и включает пять процедур.

1. Прогрев шпинделя. Плавный выход на рабочие обороты распределяет смазку и позволяет контролировать звук, температуру и вибрацию.
2. Контроль поступления смазки. Проверяются видимое движение масла в системе «масло — воздух», уровни, трубки и отсутствие загрязнений.
3. Правильное завершение работы. Перед длительной остановкой выполняются предусмотренные изготовителем циклы, продувка и очистка рабочих зон.
4. Очистка шпинделя. Особого внимания требуют конус, лабиринтные уплотнения, дренажи и сопла подачи СОЖ.
5. Смазка лепестков цанги. Процедура поддерживает работу системы фиксации и позволяет одновременно увидеть загрязнение или повреждение её элементов.

Такие действия не гарантируют защиты от удара, врезания или заводского дефекта. Их задача другая: не допустить накопления небольших отклонений и заметить проблему до того, как она станет критической.

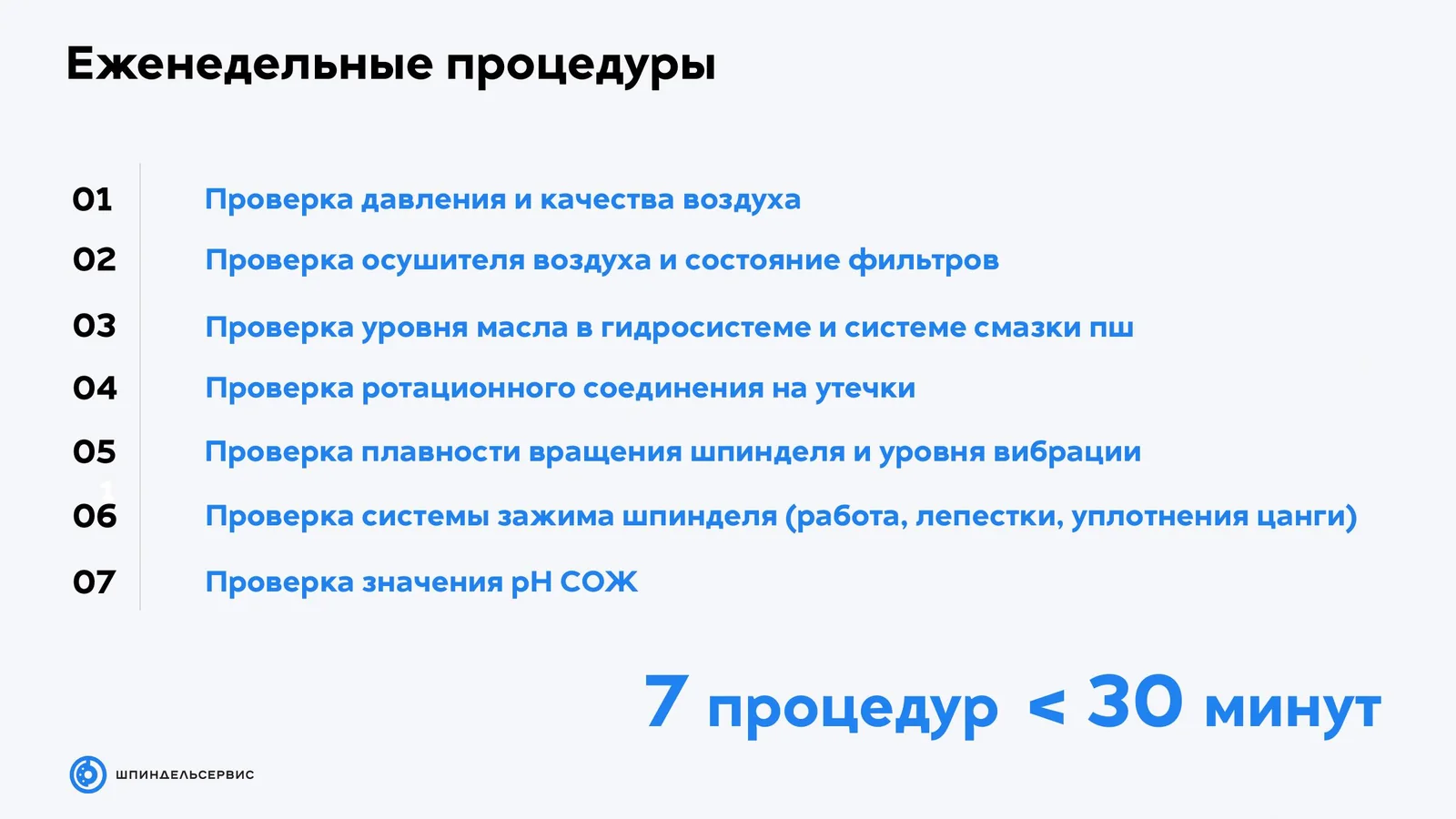

Семь еженедельных процедур

Еженедельный блок занимает около 30 минут.

1. Проверка давления и качества подготовленного воздуха.
2. Проверка осушителя и состояния фильтров.
3. Контроль уровней масла в гидросистеме, системе смазки и ёмкости отработанного масла.
4. Проверка ротационного соединения на утечки.
5. Контроль плавности вращения, уровня вибрации и появления нового звука.
6. Проверка системы фиксации инструмента: стабильности смены, лепестков и уплотнений цанги.
7. Контроль СОЖ, включая значение pH и заметные изменения состояния.

Результаты полезно заносить в журнал. Для обслуживания по состоянию важна не только разовая величина, но и тенденция: медленный рост температуры, повторяющаяся утечка или изменение времени прогрева.

Сколько стоит время оператора

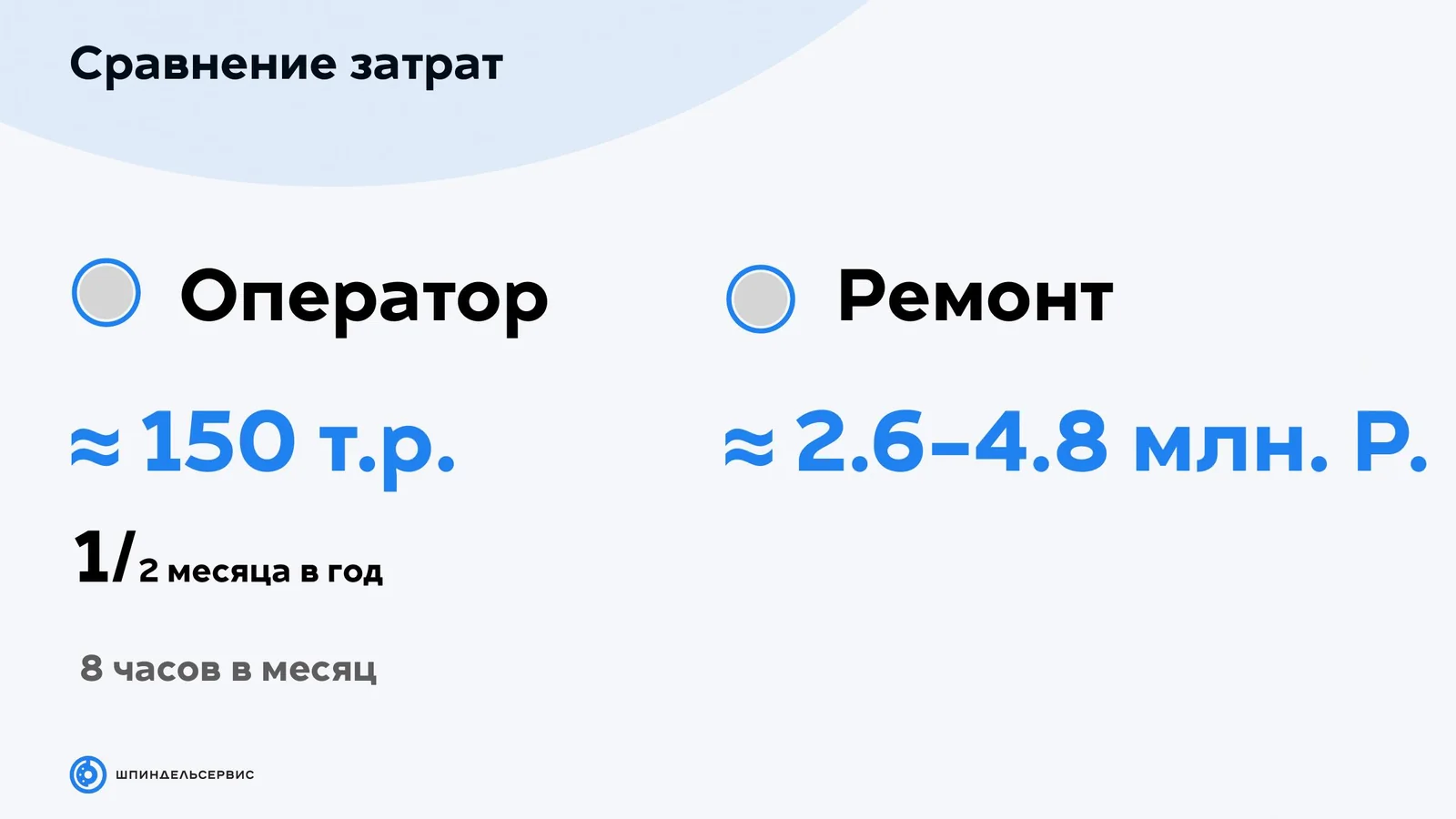

Ежедневные и еженедельные процедуры требуют примерно восьми часов рабочего времени оператора в месяц. За год это около половины одного рабочего месяца. Точную стоимость предприятие легко рассчитает по своей оплате труда.

С другой стороны — несколько миллионов рублей прямых и косвенных потерь при отказе, а также стоимость выезда стороннего сервисного инженера, которая может начинаться от 40 тыс. рублей в день. Даже очень консервативный расчёт показывает, что профилактический контроль обходится в разы дешевле внезапного ремонта.

Почему очевидные процедуры не внедряются

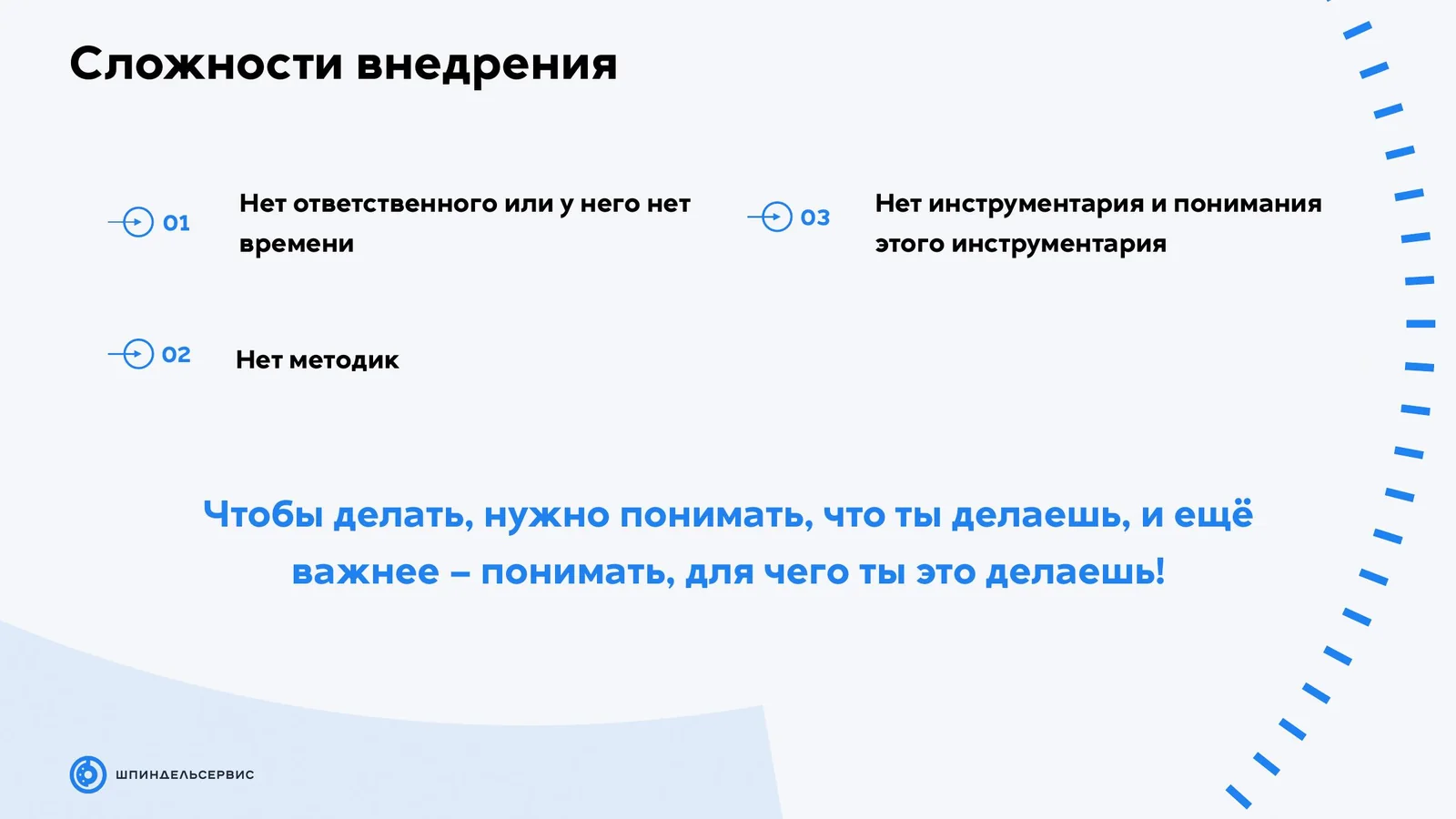

На практике повторяются три препятствия:

• нет конкретного ответственного или у него нет выделенного времени;
• нет методики: что делать, с какой периодичностью и как оценивать результат;
• нет инструментария либо сотрудники не понимают, как им пользоваться.

Поэтому внедрение начинается не с выдачи контрольного листа. Сначала сотрудники должны понять устройство узла, связь процедуры с механизмом отказа и допустимые границы самостоятельных действий.

Где продолжить изучение темы

Я веду Telegram-канал, где разбираю устройство шпинделей, причины выхода из строя, регламенты и диагностический инструментарий. Расширенные материалы также собраны в библиотеке этого сайта.

Но чтение не всегда превращается в устойчивую практику. Если предприятию нужно не только передать знания, но и распределить ответственность, подготовить контрольные листы и отработать процедуры у конкретного станка, эту задачу лучше решать в формате обучения операторов и технической службы.

Главный вывод

Не ставя перед собой и командой новых задач, невозможно развивать производственную культуру и получать более высокий результат. Мне было бы особенно ценно узнать, что после этого семинара кто-то начал внедрять регулярные процедуры, а через год смог показать снижение числа аварийных остановок.

Главный вывод выступления прост: ресурс шпинделя определяется не только его конструкцией, но и системой ежедневных действий вокруг него. Когда понятны процедуры, ответственность и способ фиксации результата, обслуживание перестаёт быть реакцией на поломку и становится управляемым процессом.
