Методики приёмки фрезерных голов

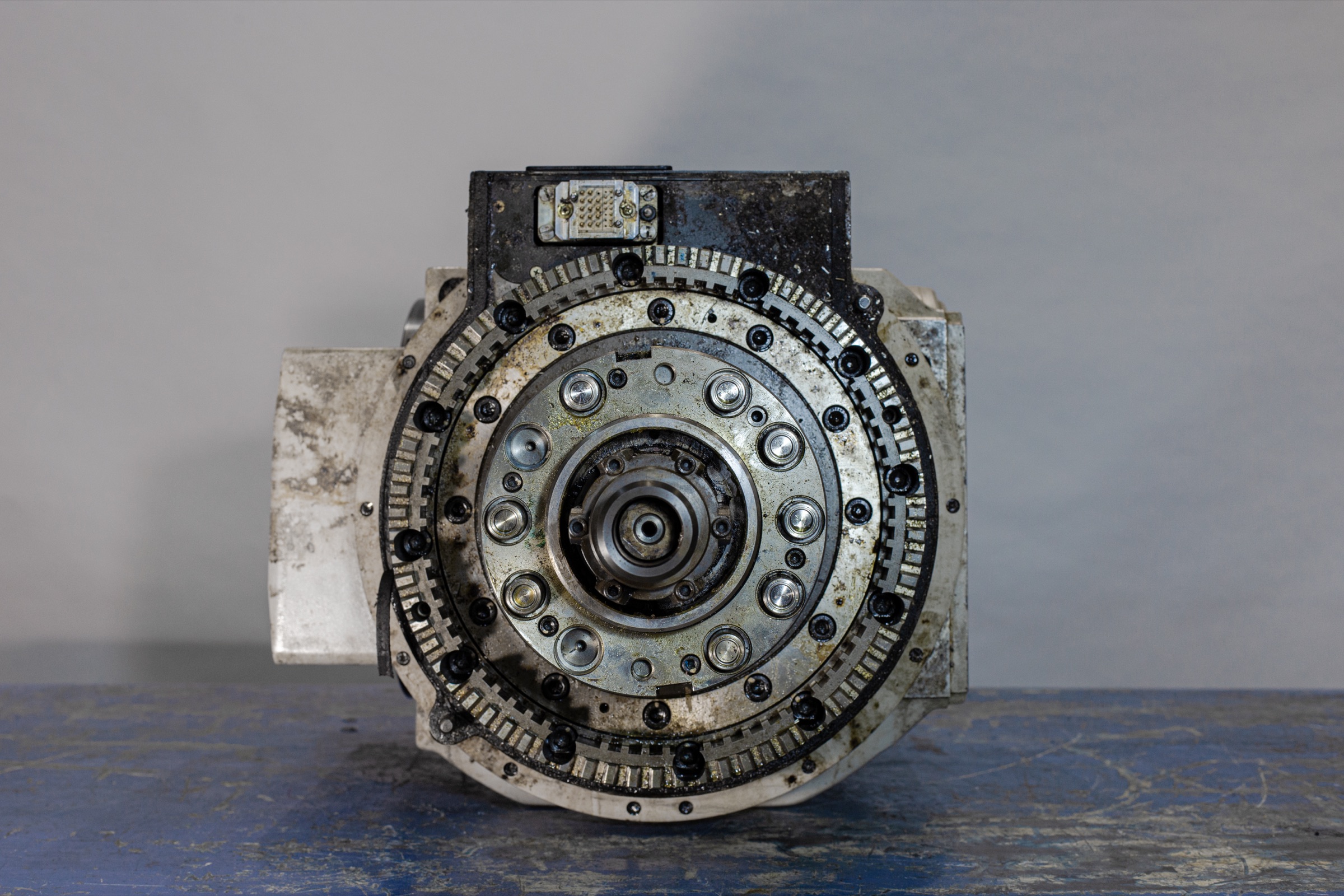

Сменная фрезерная голова — сложный и высоконагруженный разными системами механизм.

И для стабильной работы важно, чтобы все системы работали корректно.

Я разработал общие рекомендации для приёмки поворотных голов.

Этими рекомендациями можно пользоваться для составления своих уникальных карт приёмки новых станков или после ремонта поворотных голов.

←→Открыть фотографию ↗

01 / 04

← НазадЛистайте кнопками, стрелками клавиатуры или свайпомДалее →

Приёмка поворотной головы

0. Подготовка к проверке

Перед началом приёмки необходимо зафиксировать исходные данные:

• тип головы;
• серийный номер / номер чертежа;
• тип инструментального интерфейса;
• допустимые обороты, мощность и момент;
• наличие осей поворота;
• тип фиксации оси: Hirth, тормоз, обжимная втулка, гидравлическая фиксация;
• карта каналов: гидравлика, СОЖ через центр, СОЖ через сопла, воздух, смазка, охлаждение, дренаж;
• рабочие и испытательные давления по каналам;
• наличие электрических разъёмов и датчиков.

Перед измерениями обязательно проверить:

• чистоту базовых поверхностей;
• чистоту конуса;
• состояние контрольной оправки;
• повторяемость посадки оправки;
• состояние штревеля / тягового элемента;
• исправность измерительного инструмента;
• температуру головы и станка;
• базовую геометрию станка, чтобы не принять ошибку станка за ошибку головы.

1. Шпиндельная часть

1.1. Геометрия инструментального конуса

Проверить:

• радиальное биение в зоне начала конуса;
• биение по контрольной оправке на длине 300 мм;
• торцевое биение шпиндельной поверхности, если есть доступ;
• осевую стабильность шпинделя;
• прилегание инструмента по конусу — краской, фломастером или другим контрольным методом.
• Тест на зазоры в опоре и конусе шпинделя.

Важно: результат по контрольной оправке фиксировать с указанием длины измерения. Например: 0,010 мм на 300 мм.

1.2. Система зажима инструмента

Проверить:

• усилие зажима;
• ход разжима;
• выброс инструмента;
• плавность работы механизма;
• повторяемость усилия после нескольких циклов;
• отсутствие заеданий, ударов и задержек;
• состояние цанги / зажимного элемента;
• состояние штревеля / тягового болта.

Минимально выполнить 20 циклов зажима-разжима.

1.3. Датчики смены инструмента

Проверить логику срабатывания датчиков:

• зажат;
• разжат;
• шпиндель зажат с оправкой;

Важно убедиться, что датчики не просто переключаются, а делают это в правильной последовательности.

1.4. Вибрация

Проверить вибрацию во всём диапазоне рабочих оборотов.

Минимально фиксировать:

• виброскорость;
• спектр вибрации;
• изменение вибрации на холодную и после прогрева;
• наличие характерных частот подшипников, передачи, промежуточного вала.

Диапазон спектра — от 0 до 10 000 Гц (для оценки подшипников и зубчатых передач)

1.5. Температура

Проверить нагрев во всём диапазоне рабочих оборотов.

Фиксировать:

• температуру передней опоры;
• температуру задней опоры, если есть доступ;
• температуру корпуса;
• время выхода на стабильный режим;
• изменение температуры после прогрева;
• наличие локального перегрева.

Важно смотреть не только абсолютную температуру, но и динамику роста.

2. Ротационное соединение, СОЖ, воздух и лабиринты

2.1. Ротационное соединение

Проверить:

• свободную подачу СОЖ через шпиндель;
• подачу СОЖ на рабочих давлениях;
• отсутствие утечек в дренаже;
• отсутствие попадания СОЖ в зоны, где её быть не должно;
• отсутствие падения давления;
• отсутствие утечек при вращении шпинделя.

По возможности выполнить тест с глухой оправкой — опрессовку системы.

После подачи СОЖ конус шпинделя должен оставаться сухим.

2.2. СОЖ через сопла

Проверить:

• подачу СОЖ через сопла;
• равномерность выхода;
• отсутствие утечек;
• отсутствие перепускания между каналами;
• отсутствие попадания СОЖ в воздушные, смазочные и электрические зоны.

2.3. Воздух и продувка конуса

Проверить:

• подачу воздуха;
• продувку конуса;
• давление / расход воздуха;
• отсутствие эмульсии и масла в воздушной магистрали;
• отсутствие засоров;
• работу продувки при смене инструмента.

2.4. Лабиринтное уплотнение

Проверить:

• наличие защитного воздуха, если он предусмотрен;
• отсутствие вытекания СОЖ, масла или смазки из лабиринтной зоны;
• отсутствие попадания СОЖ внутрь шпиндельной части;
• отсутствие следов эмульсии за защитными элементами.

3. Каналы сменной головы и разделение сред

Проверить все каналы головы согласно документации.

Обязательно проверить:

• гидравлические каналы;
• СОЖ через центр;
• СОЖ через сопла;
• воздушные каналы;
• каналы смазки;
• каналы охлаждения;
• дренажные отверстия;
• электрические разъёмы;
• механическое кодирование, если оно предусмотрено.

Не должно быть смешивания сред:

• СОЖ не должна попадать в масло;
• масло не должно попадать в СОЖ;
• СОЖ и масло не должны попадать в воздушную магистраль;
• СОЖ не должна выходить через дренажные отверстия, если это не предусмотренный контроль утечки;
• смазка не должна попадать в закрытые зоны и электрические разъёмы.

4. Смазка, охлаждение и передача

4.1. Смазка передачи

Если в голове есть зубчатая передача, проверить:

• поступление смазки;
• состояние магистралей;
• отсутствие утечек;
• работу обратки / отсоса, если она предусмотрена;
• состояние магнитов и дренажных точек, если они есть;
• отсутствие металлических частиц в смазке.

Если смазка подаётся через капилляры, проверить поступление смазки в каждую критичную точку.

4.2. Контуры охлаждения

Проверить:

• подачу охлаждения;
• обратку охлаждения;
• отсутствие утечек;
• отсутствие смешивания охлаждения с другими средами;
• давление и расход;
• разницу температур на входе и выходе, если есть возможность.

По возможности выполнить опрессовку контуров охлаждения.

5. Фиксация осей поворота

Проверить, какой тип фиксации используется:

• Hirth;
• тормоз;
• обжимная втулка;
• гидравлическая фиксация;
• комбинированная система.

Проверять нужно каждую ось поворота отдельно.

5.1. Общая проверка фиксации

При фиксации не должно быть:

• ударов;
• резких скачков;
• залипаний;
• задержек после снятия давления;
• недосадки;
• повторной досадки после паузы;
• микроподвижности после фиксации.

5.2. Проверка Hirth-соединения

Для Hirth особенно важно проверить:

• полное размыкание перед поворотом;
• достаточный ход размыкания;
• повторяемость осевого хода;
• правильный приход в угловую позицию до фиксации;
• отсутствие посадки “зуб на зуб”;
• отсутствие удара в момент фиксации;
• полную и повторяемую посадку после зажима;
• отсутствие смещения после фиксации.

Желательно измерять:

• осевой ход размыкания / фиксации;
• тангенциальное смещение головы в момент фиксации;
• повторяемость конечного положения после нескольких циклов.

Фиксацию нужно выполнять в разных углах: 0°, 90°, 180°, 270° и, по возможности, в промежуточных положениях.

В каждом положении выполнить минимум 5 циклов.

5.3. Подход к позиции с разных сторон

Очень показательный тест:

• подойти в 0° через +10°;
• зафиксировать;
• измерить положение;
• разомкнуть;
• подойти в 0° через -10°;
• зафиксировать;
• снова измерить положение.

То же желательно выполнить для 90°, 180° и 270°.

Цель теста — убедиться, что конечное положение после фиксации не зависит от направления подхода.

Важно: этот тест показывает не “полное отсутствие люфта”, а отсутствие влияния люфта и компенсаций на конечную геометрию после фиксации.

5.4. Логика управления

По возможности уточнить и проверить логику управления:

• есть ли сигнал полного размыкания;
• есть ли сигнал полной фиксации;
• контролируется ли давление;
• контролируется ли положение оси перед фиксацией;
• какая зона допуска разрешает зажим;
• запрещается ли фиксация при движении оси;
• запрещается ли обработка без подтверждения фиксации;
• контролируется ли ошибка позиционирования.

6. Зазор в передаче главного шпинделя

Если привод главного шпинделя осуществляется через зубчатую передачу, проверить суммарный мёртвый ход на выходном шпинделе.

Методика:

• по возможности зафиксировать входную сторону передачи;
• установить индикатор на известном радиусе;
• аккуратно приложить одинаковый небольшой момент вправо и влево;
• измерить суммарный мёртвый ход;
• повторить измерение в нескольких угловых положениях шпинделя;
• выполнить тест на холодную;
• повторить тест после прогрева.

Практический ориентир для точной головы: суммарный мёртвый ход порядка до 20 мкм на контрольном радиусе (удобно использовать позиционные кулачки вала).

Важно: значение 20 мкм нельзя использовать как универсальный допуск без указания радиуса измерения, момента приложения и методики. Если есть стук, скачок или неравномерность по углу — это диагностический признак даже при небольших числах.

7. Передачи осей поворота

Зазор в передачах осей поворота часто сложно измерить напрямую из-за массивности узла, редуктора, трения, тормоза и фиксации.

Для осей с последующей механической фиксацией главный риск зазора — не работа под нагрузкой в резании, а правильность прихода в позицию перед фиксацией.

Поэтому вместо ручного измерения зазора нужно проверять:

• повторяемость выхода в позицию;
• подход к позиции с разных сторон;
• смещение в момент фиксации;
• конечную геометрию после фиксации;
• отсутствие удара и недосадки;
• отсутствие зависимости результата от направления подхода.

8. Геометрические тесты

Вывести голову в положения 0°, +90° и -90°, зафиксировать её, затем контрольной оправкой проверить параллельность фактической оси шпинделя соответствующим осям станка.

Так оценивается не только геометрия головы, но и повторяемость позиционирования и фиксации.

8.1. Положение 0°

Ось контрольной оправки должна быть параллельна оси Z станка.

Проверить в двух плоскостях:

• отклонение в плоскости X/Z;
• отклонение в плоскости Y/Z.

8.2. Положение +90°

Ось контрольной оправки должна быть параллельна соответствующей оси станка, например Y.

Проверить в двух плоскостях:

• отклонение в плоскости X/Y;
• отклонение в плоскости Z/Y.

8.3. Положение -90°

Повторить аналогичную проверку.

Сравнить результаты +90° и -90°.

8.4. Повторяемость

В каждом положении выполнить несколько циклов:

• размыкание;
• поворот;
• фиксация;
• измерение.

Желательно выполнять подход к каждому положению с двух сторон.

В протоколе обязательно указывать:

• положение головы;
• направление подхода;
• плоскость измерения;
• длину измерения;
• результат;
• допуск;
• количество циклов;
• разброс результатов.

Формулировать результат нужно не как “прямолинейность”, а как “параллельность оси шпинделя оси станка на длине измерения”.

Например: параллельность оси шпинделя оси Z — 0,010 мм на 300 мм.

9. Итоговая оценка

Голова считается принятой только если одновременно выполнены условия:

• геометрия конуса в допуске;
• усилие зажима в норме;
• зажим и разжим работают стабильно;
• датчики работают в правильной логике;
• вибрация и температура в норме;
• СОЖ проходит без утечек и смешивания сред;
• продувка и лабиринтная защита работают;
• смазка и охлаждение работают;
• фиксация осей происходит без ударов, недосадки и задержек;
• Hirth или тормозная система фиксируют ось повторяемо;
• геометрия после поворота и фиксации повторяется;
• результат не зависит от направления подхода;
• нет признаков внутренней утечки, загрязнения, перегрева, стука или неравномерного движения.

Если нужно более детально проработать план приёмки конкретного механизма, учитывая наличие или отсутствие конкретных систем, — обращайтесь!
